دورة مرشحي اختبار رخصة هواة اللاسلكي

دورة مرشحي اختبار رخصة هواة اللاسلكي2025

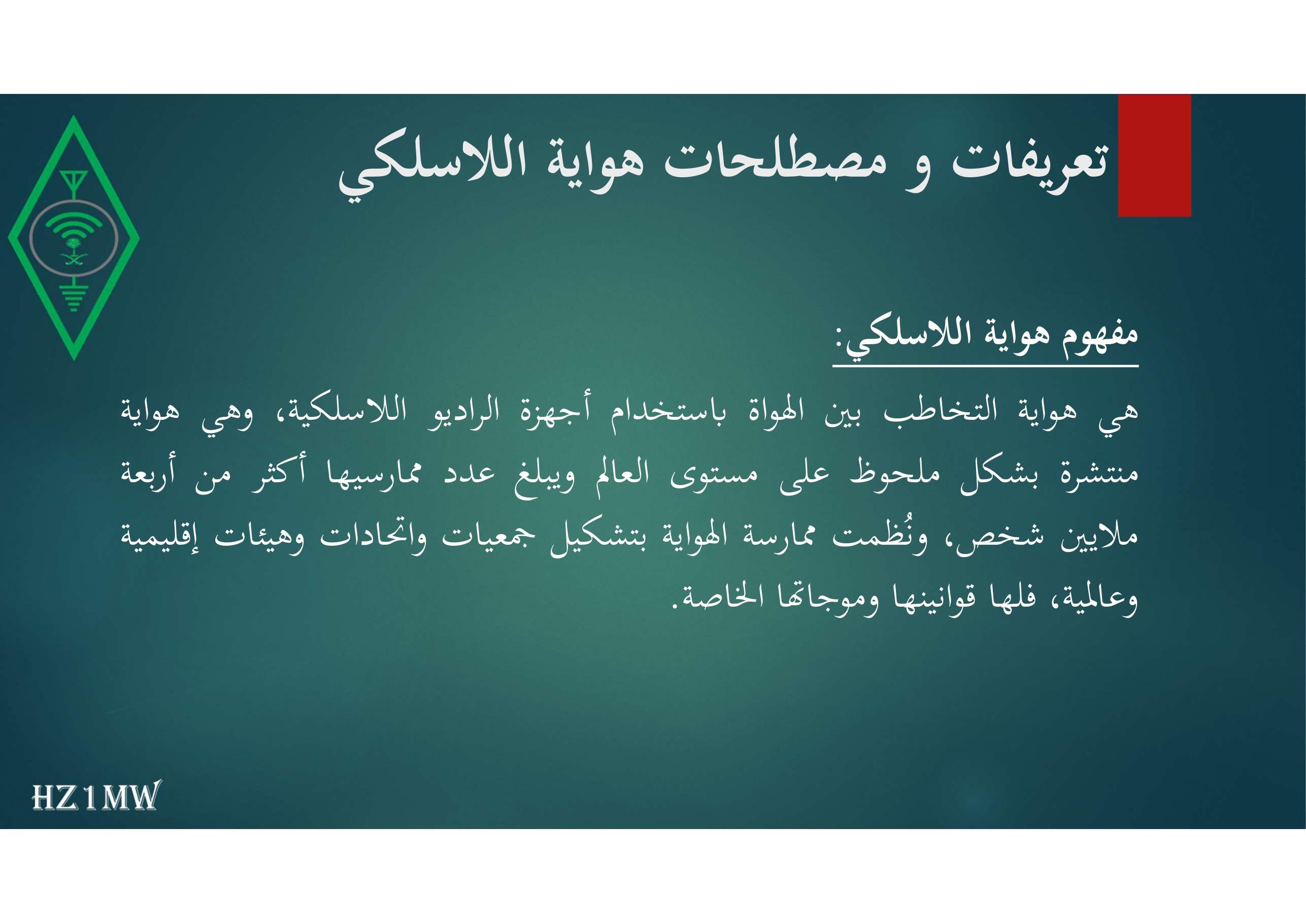

تعريفات و مصطلحات هواية اللاسلكي مفهوم هواية اللاسلكي: هي هواية التخاطب بين الهواة باستخدام أجهزة الراديو اللاسلكية، وهي هواية منتشرة بشكل ملحوظ على مستوى العالم ويبلغ عدد ممارسيها أكثر من أربعة ملايين شخص، ونُظمت ممارسة الهواية بتشكيل جمعيات واتحادات وهيئات إقليمية وعالمية، فلها قوانينها وموجاتها الخاصة.

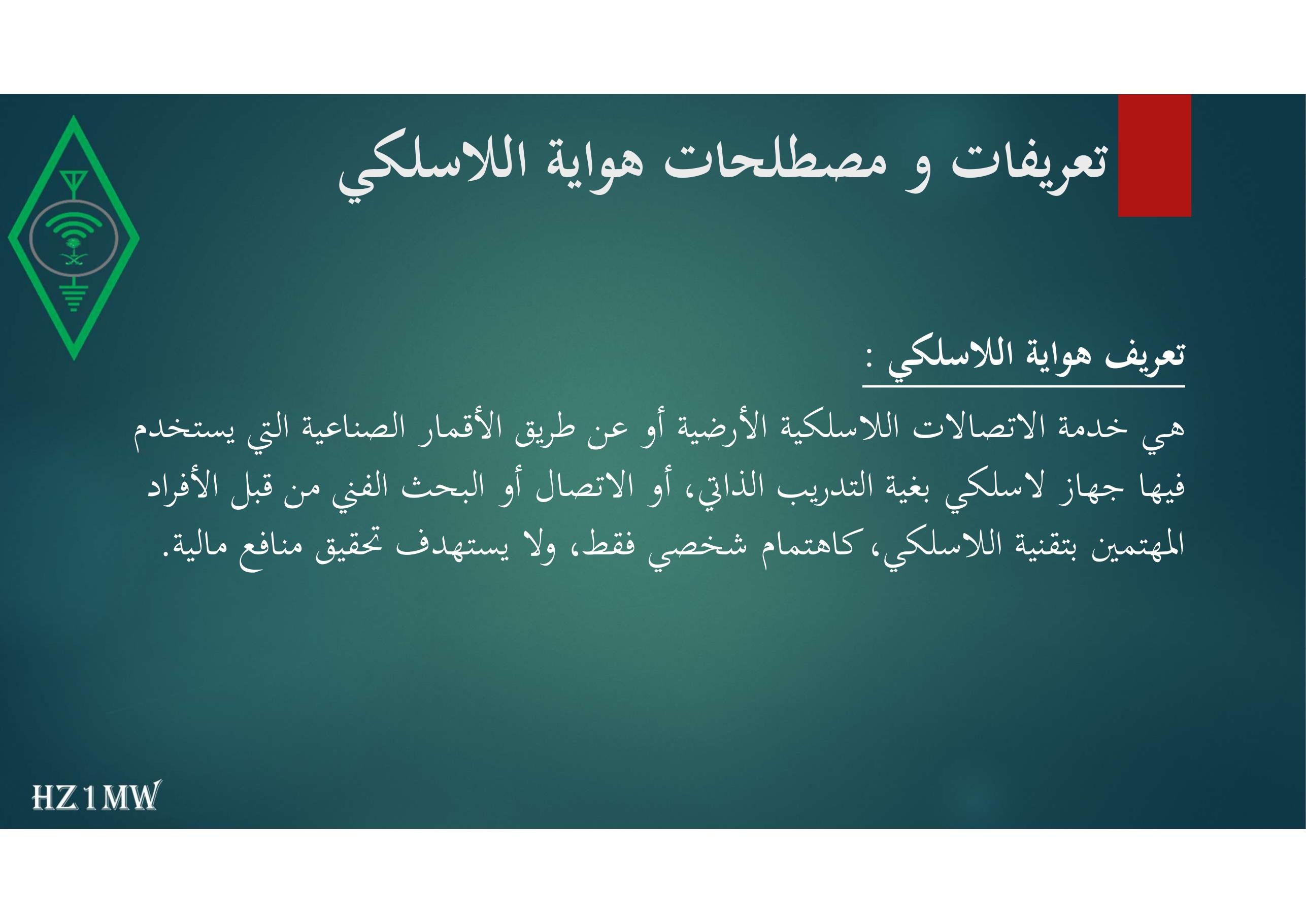

تعريفات و مصطلحات هواية اللاسلكي تعريف هواية اللاسلكي : هـي خدمة الاتصالات اللاسلكية الأرضية أو عن طريق الأقمار الصناعية التي يستخدم فيها جهاز لاسلكي بغية التدريب الذاتي، أو الاتصال أو البحث الفني من قبل الأفراد المهتمين بتقنية اللاسلكي، كاهتمام شخصي فقط، ولا يستهدف تحقيق منافع مالية.

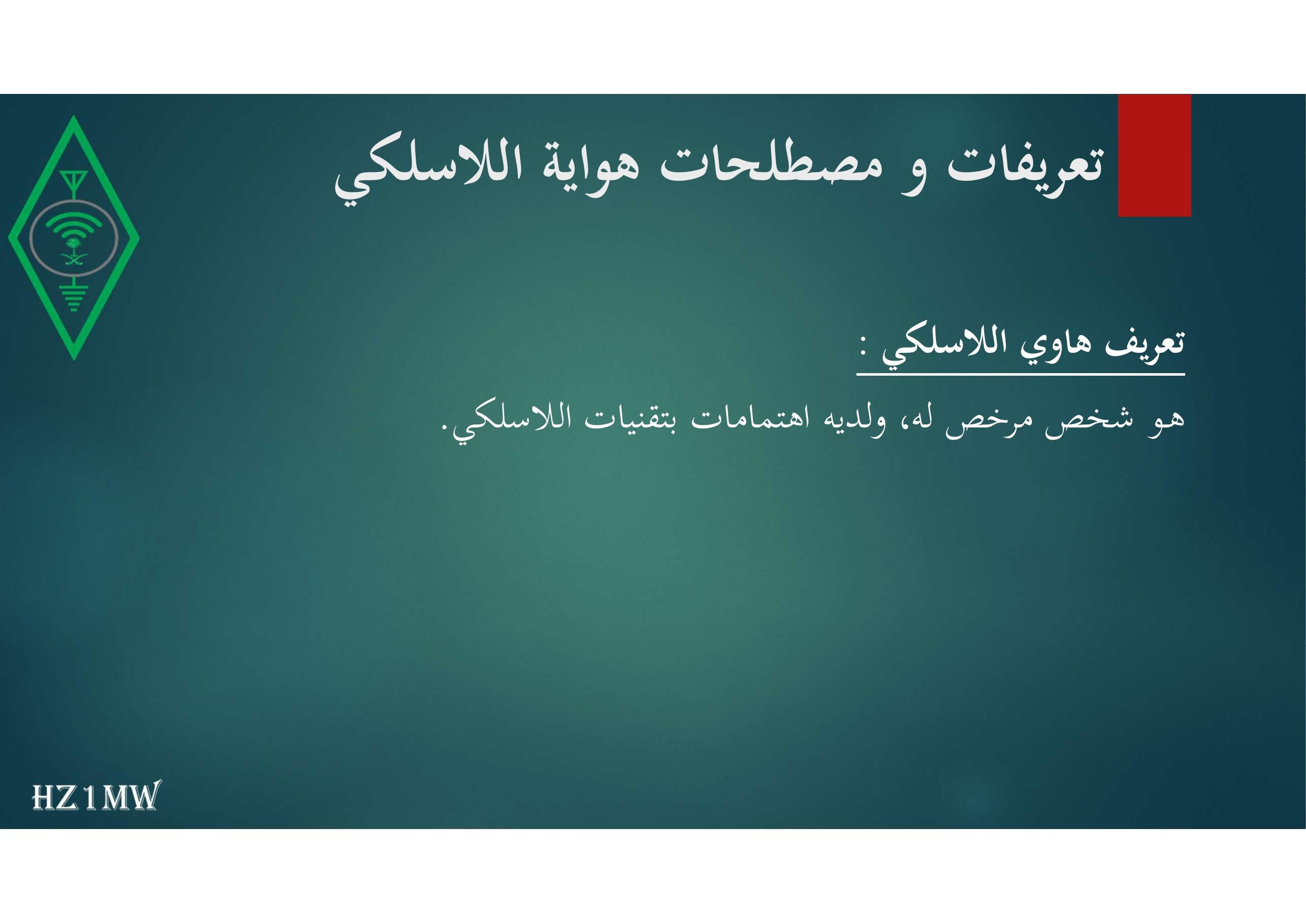

تعريفات و مصطلحات هواية اللاسلكي تعريف هاوي اللاسلكي : هـو شخص مرخص له، ولديه اهتمامات بتقنيات اللاسلكي.

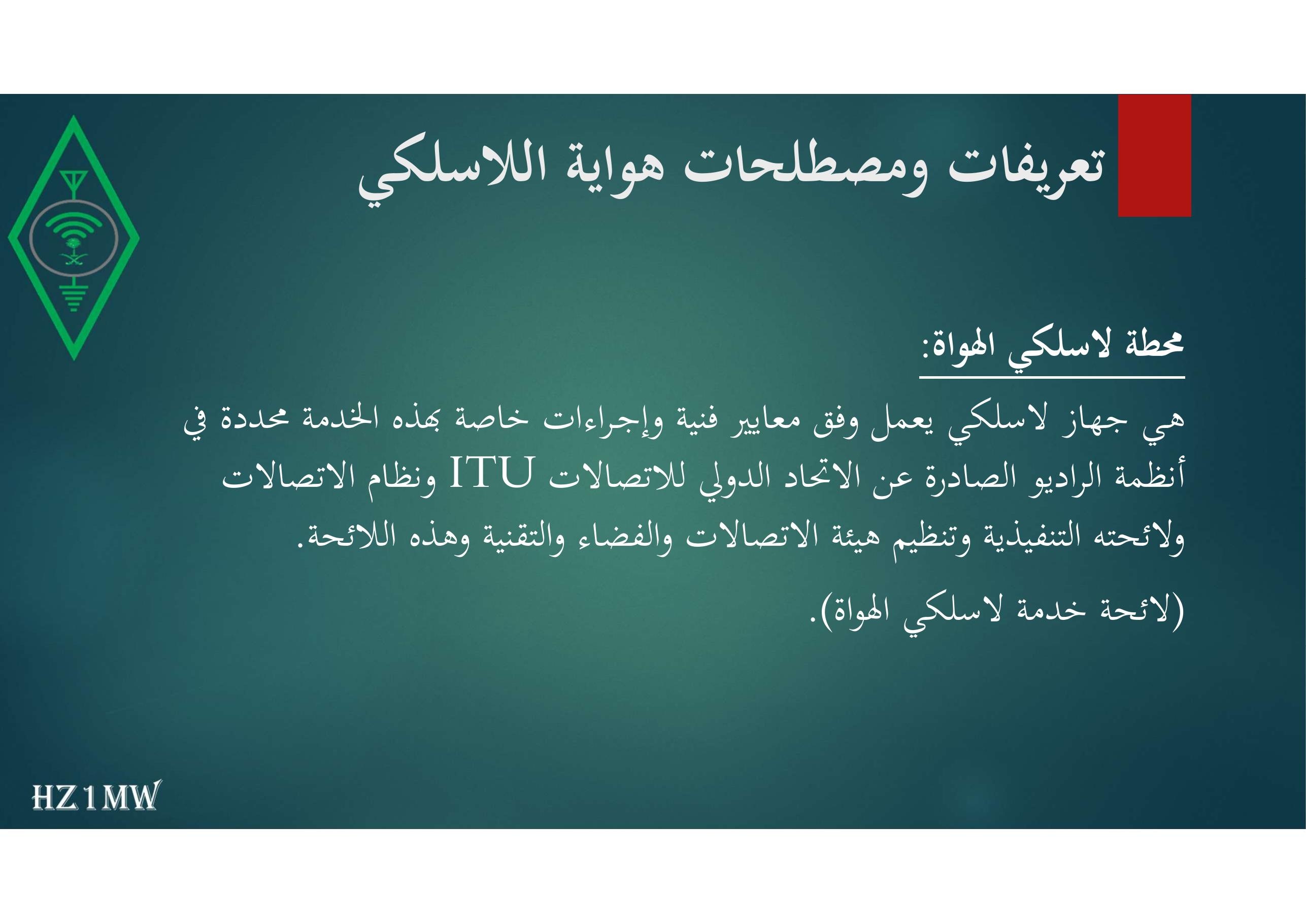

تعريفات ومصطلحات هواية اللاسلكي محطة لاسلكي الهواة: هـي جهاز لاسلكي يعمل وفق معايير فنية وإجـراءات خاصة بهذه الخدمة محددة في أنظمة الراديو الصادرة عن الاتحاد الدولي للاتصالات ITU ونظام الاتصالات ولائحته التنفيذية وتنظيم هيئة الاتصالات والفضاء والتقنية وهذه اللائحة. (لائحة خدمة لاسلكي الهواة).

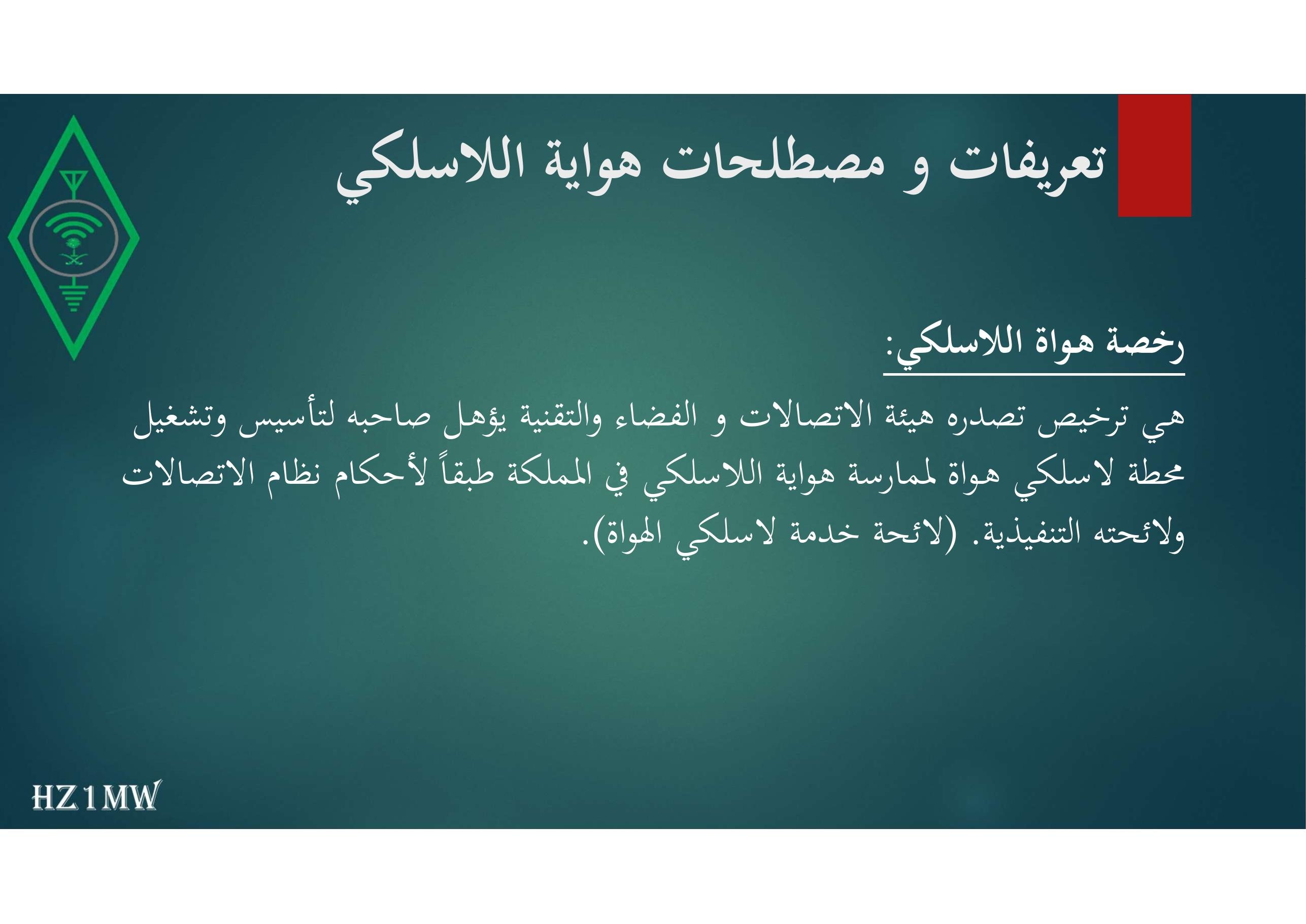

تعريفات و مصطلحات هواية اللاسلكي رخصة هـواة اللاسلكي: هـي ترخيص تصدره هيئة الاتصالات و الفضاء والتقنية يؤهـل صاحبه لتأسيس وتشغيل محطة لاسلكي هـواة لممارسة هواية اللاسلكي في المملكة طبقاً لأحكام نظام الاتصالات ولائحته التنفيذية. (لائحة خدمة لاسلكي الهواة).

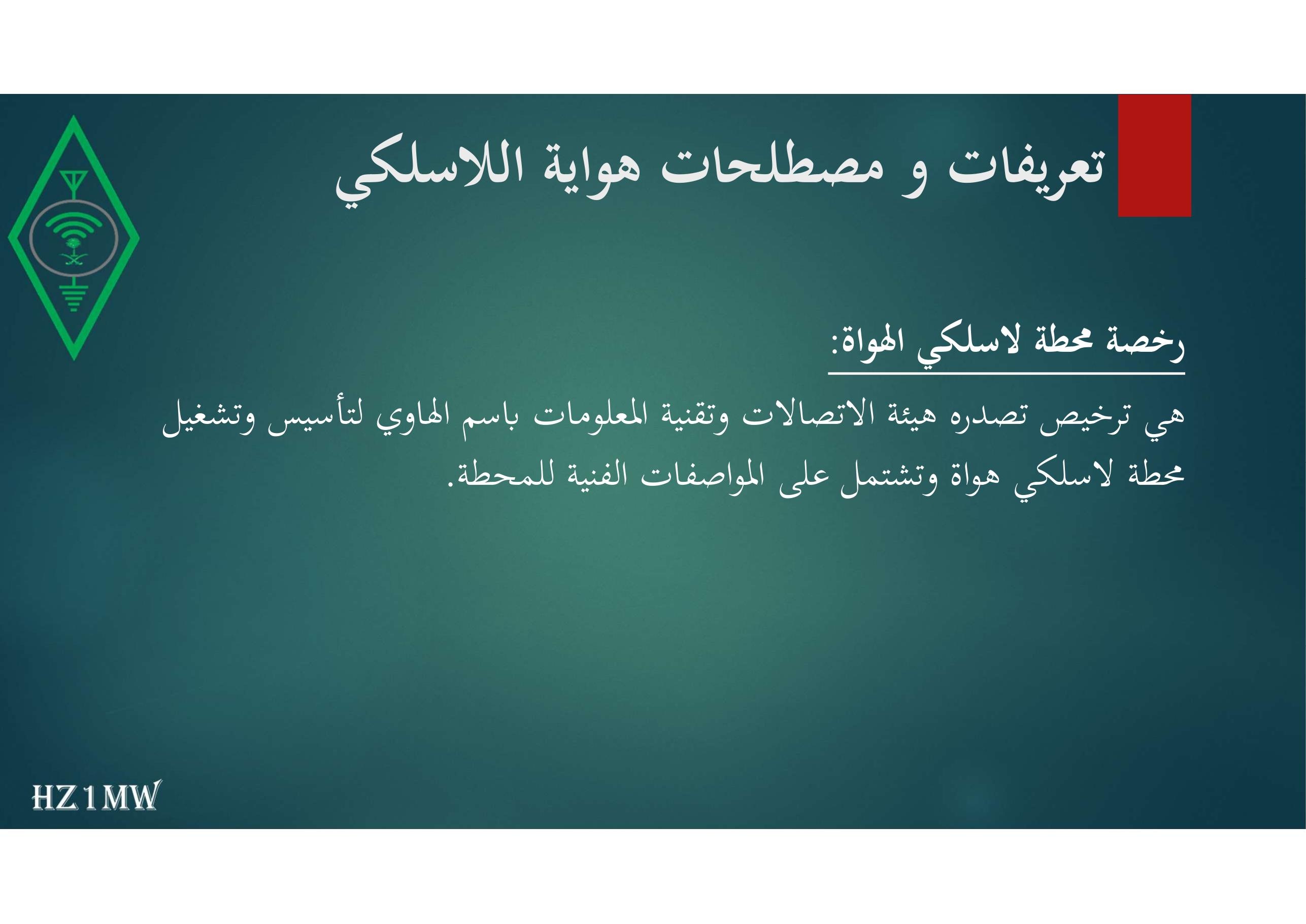

تعريفات و مصطلحات هواية اللاسلكي رخصة محطة لاسلكي الهواة: هي ترخيص تصدره هيئة الاتصالات وتقنية المعلومات باسم الهاوي لتأسيس وتشغيل محطة لاسلكي هواة وتشتمل على المواصفات الفنية للمحطة.

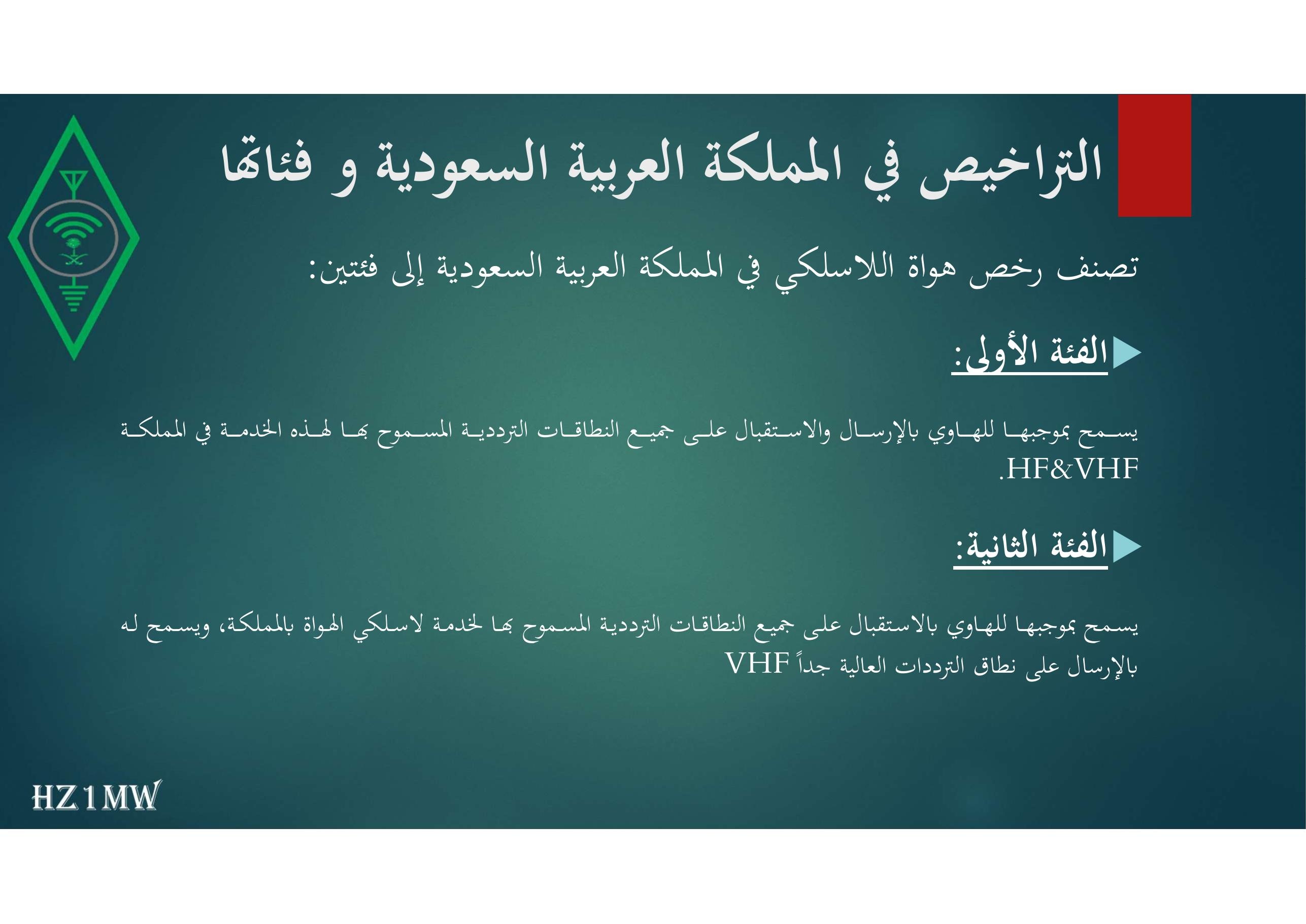

التراخيص في المملكة العربية السعودية و فئاتها تصنف رخص هواة اللاسلكي في المملكة العربية السعودية إلى فئتين: الفئة الأولى: يسمح بموجبها للهاوي بالإرسال والاستقبال على جميع النطاقات الترددية المسموح بها لهذه الخدمة في المملكة HF&VHF. الفئة الثانية: يسمح بموجبها للهاوي بالاستقبال على جميع النطاقات الترددية المسموح بها لخدمة لاسلكي الهواة بالمملكة، ويسمح له بالإرسال على نطاق الترددات العالية جداً VHF

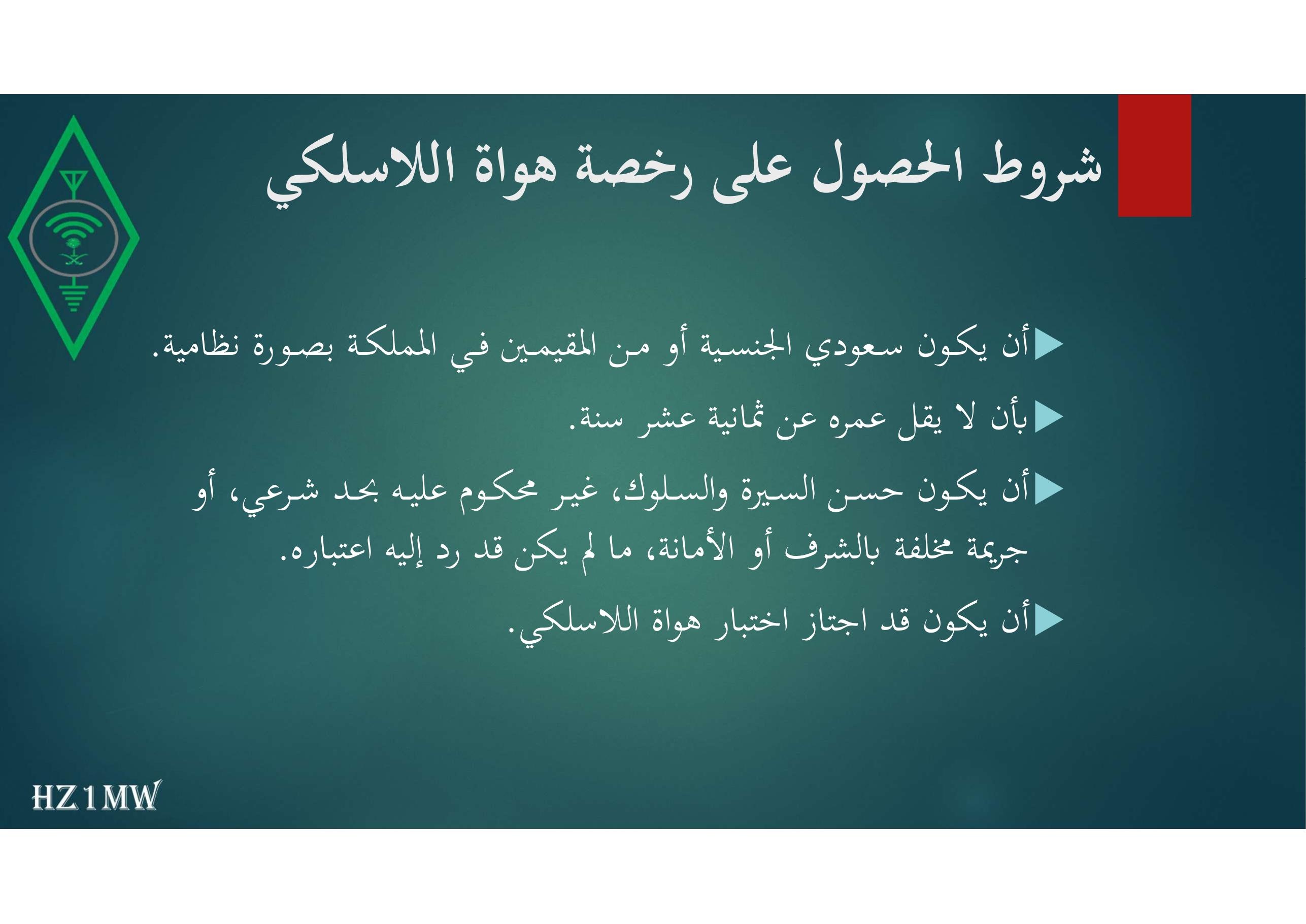

شروط الحصول على رخصة هواة اللاسلكي أن يكــون ســعودي الجنســية أو مــن المقيمــين فــي المملكــة بصــورة نظامية. بأن لا يقل عمره عن ثمانية عشر سنة. أن يكــون حســن الســيرة والســلوك، غيــر محكــوم عليــه بحــد شــرعي، أو جريمة مخلفة بالشرف أو الأمانة، ما لم يكن قد رد إليه اعتباره. أن يكون قد اجتاز اختبار هواة اللاسلكي.

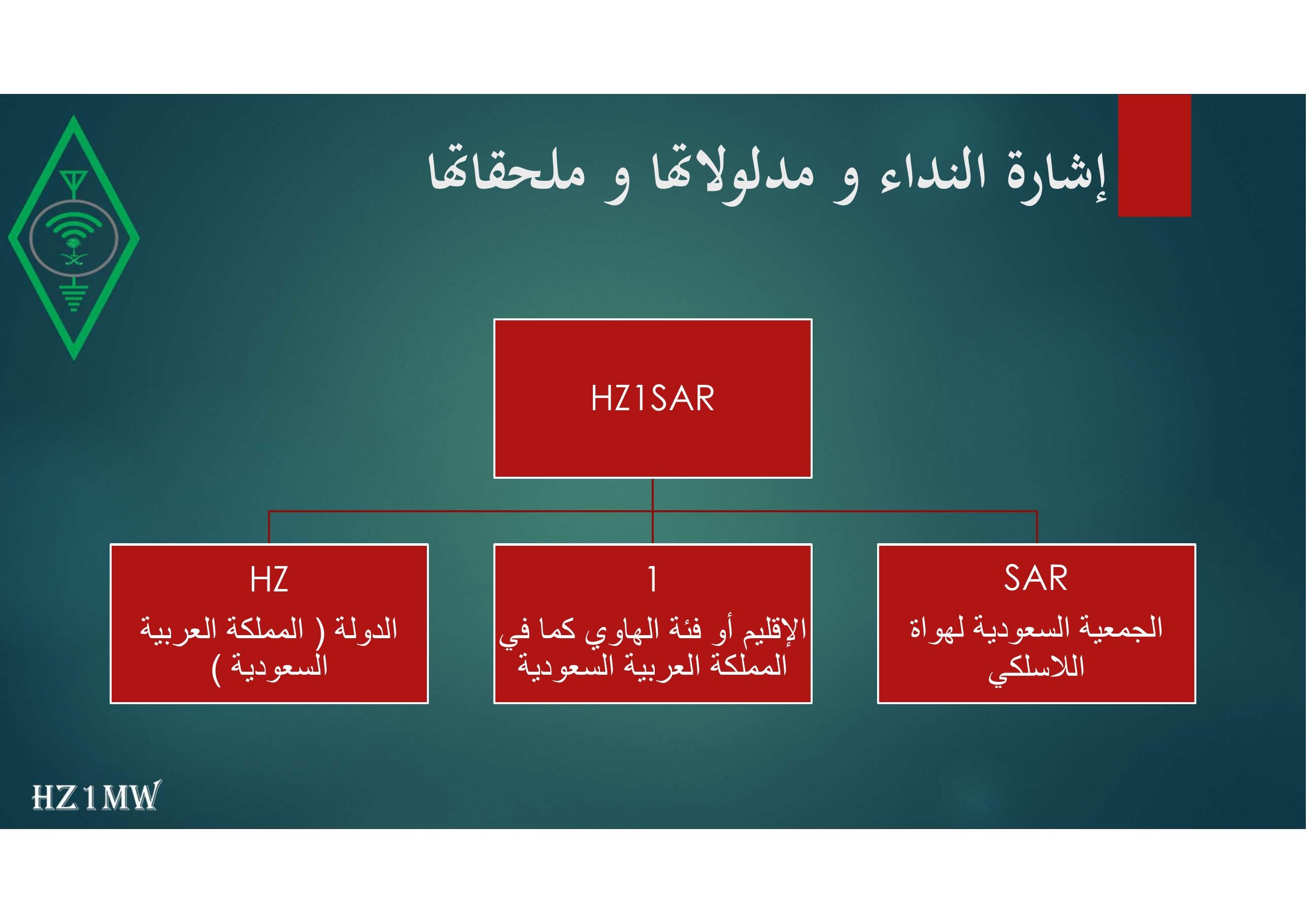

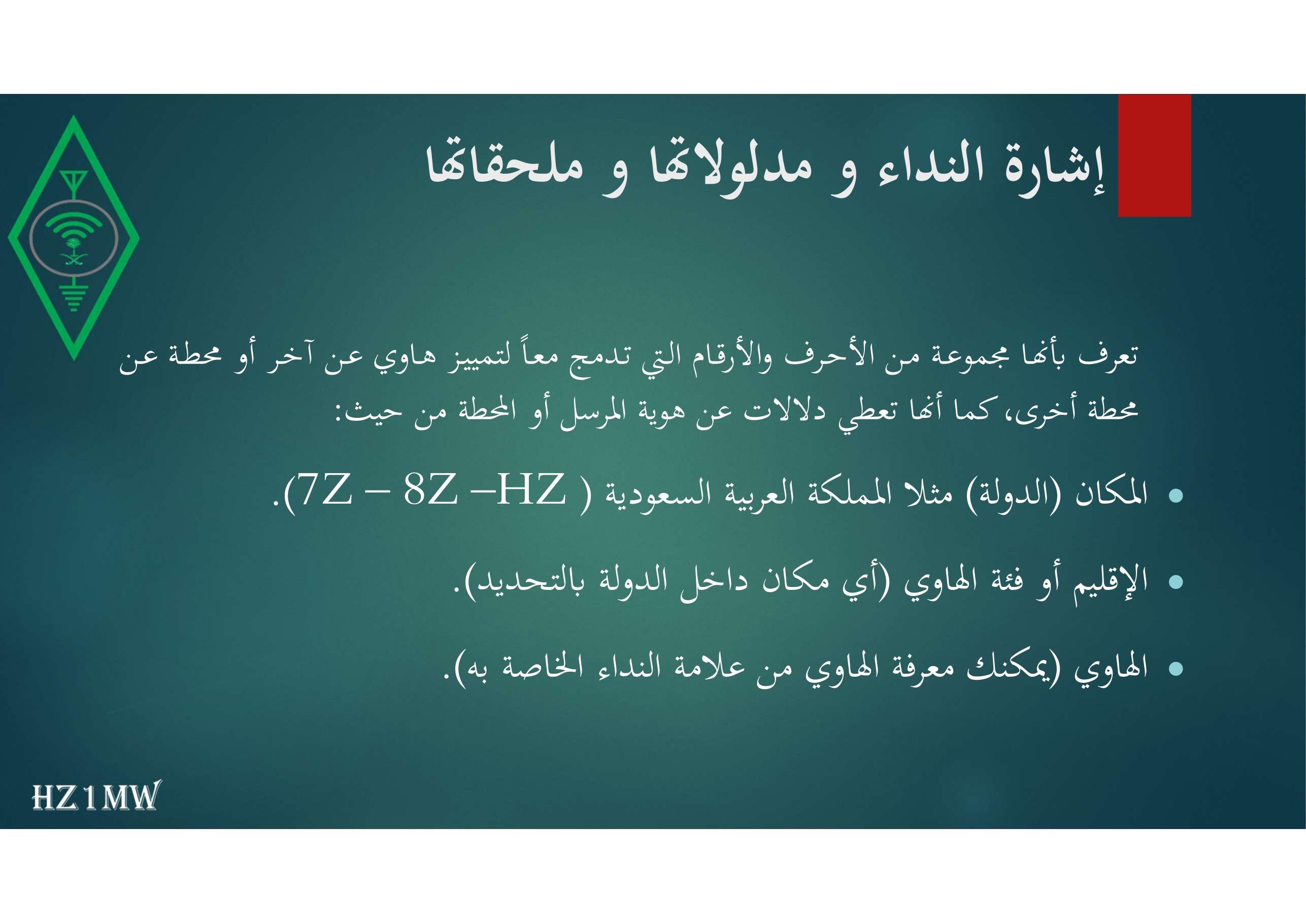

إشارة النداء و مدلولاتها و ملحقاتها تعرف بأنها مجموعة من الأحرف والأرقام التي تدمج معاً لتمييز هاوي عن آخر أو محطة عن محطة أخرى، كما أنها تعطي دلالات عن هوية المرسل أو المحطة من حيث: المكان (الدولة) مثلا المملكة العربية السعودية (HZ – 7Z – 8Z). الإقليم أو فئة الهاوي (أي مكان داخل الدولة بالتحديد). الهاوي (يمكنك معرفة الهاوي من علامة النداء الخاصة به).

إشارة النداء و مدلولاتها و ملحقاتها

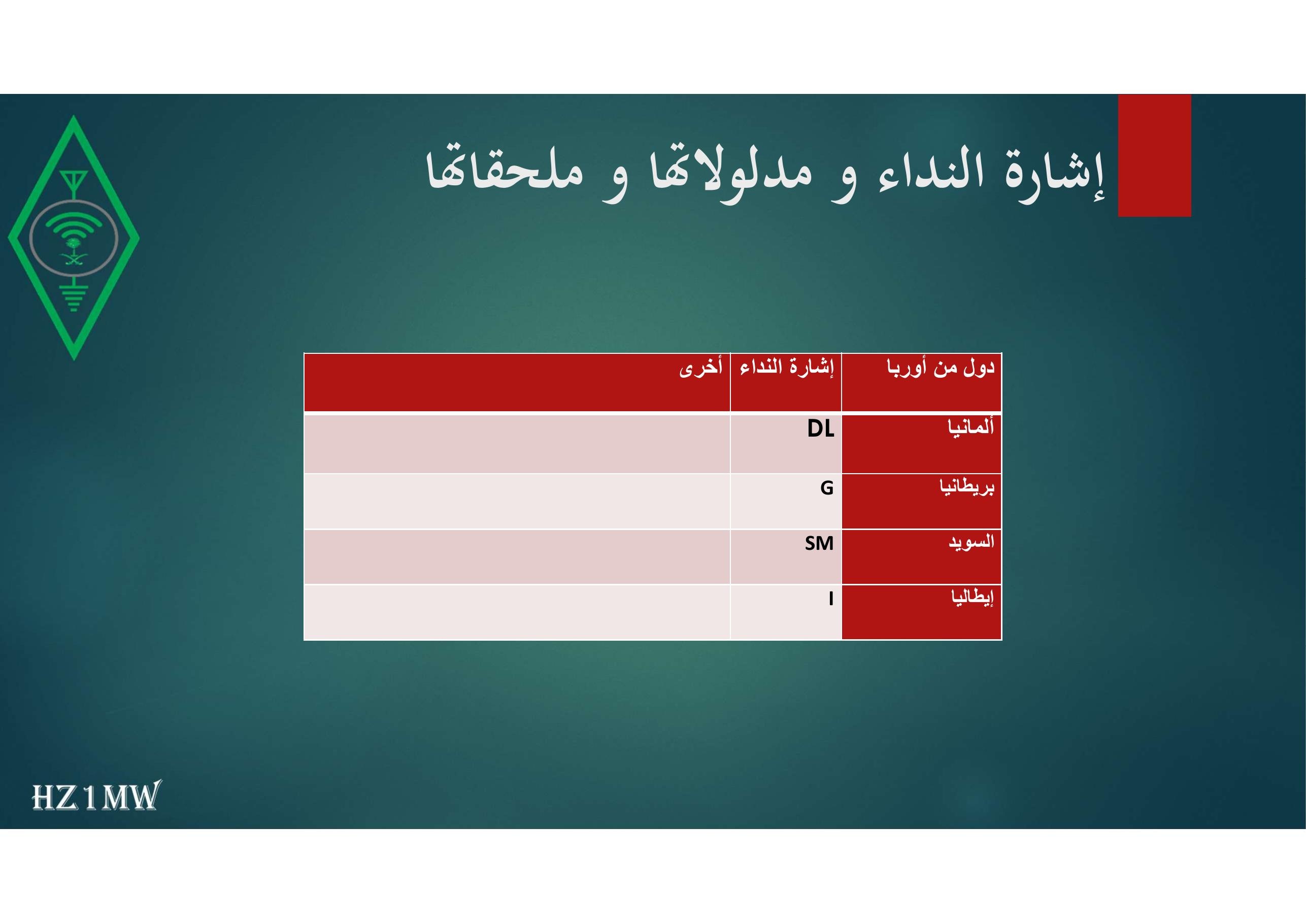

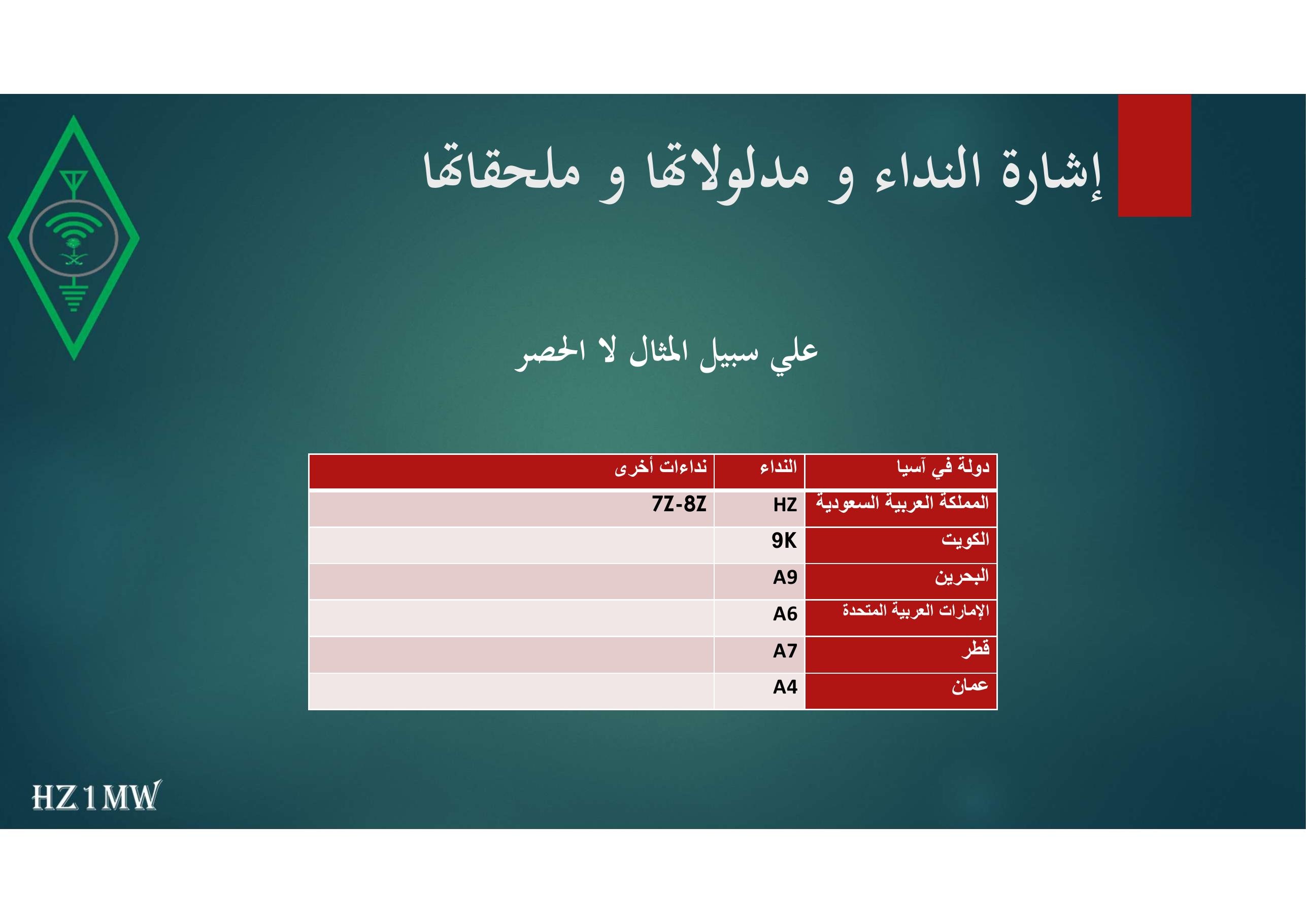

إشارة النداء و مدلولاتها و ملحقاتها علي سبيل المثال لا الحصر

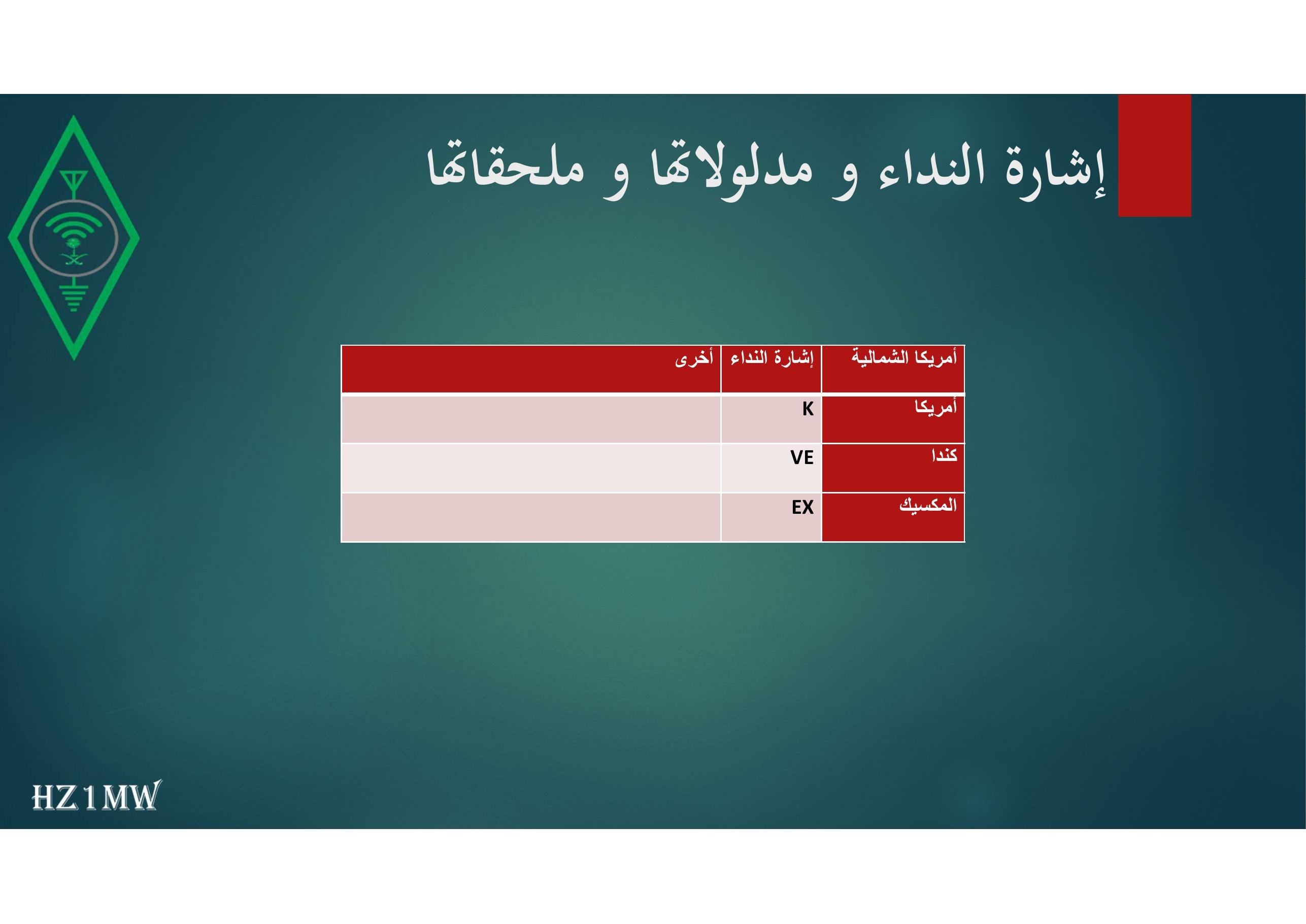

إشارة النداء و مدلولاتها و ملحقاتها

إشارة النداء و مدلولاتها و ملحقاتها

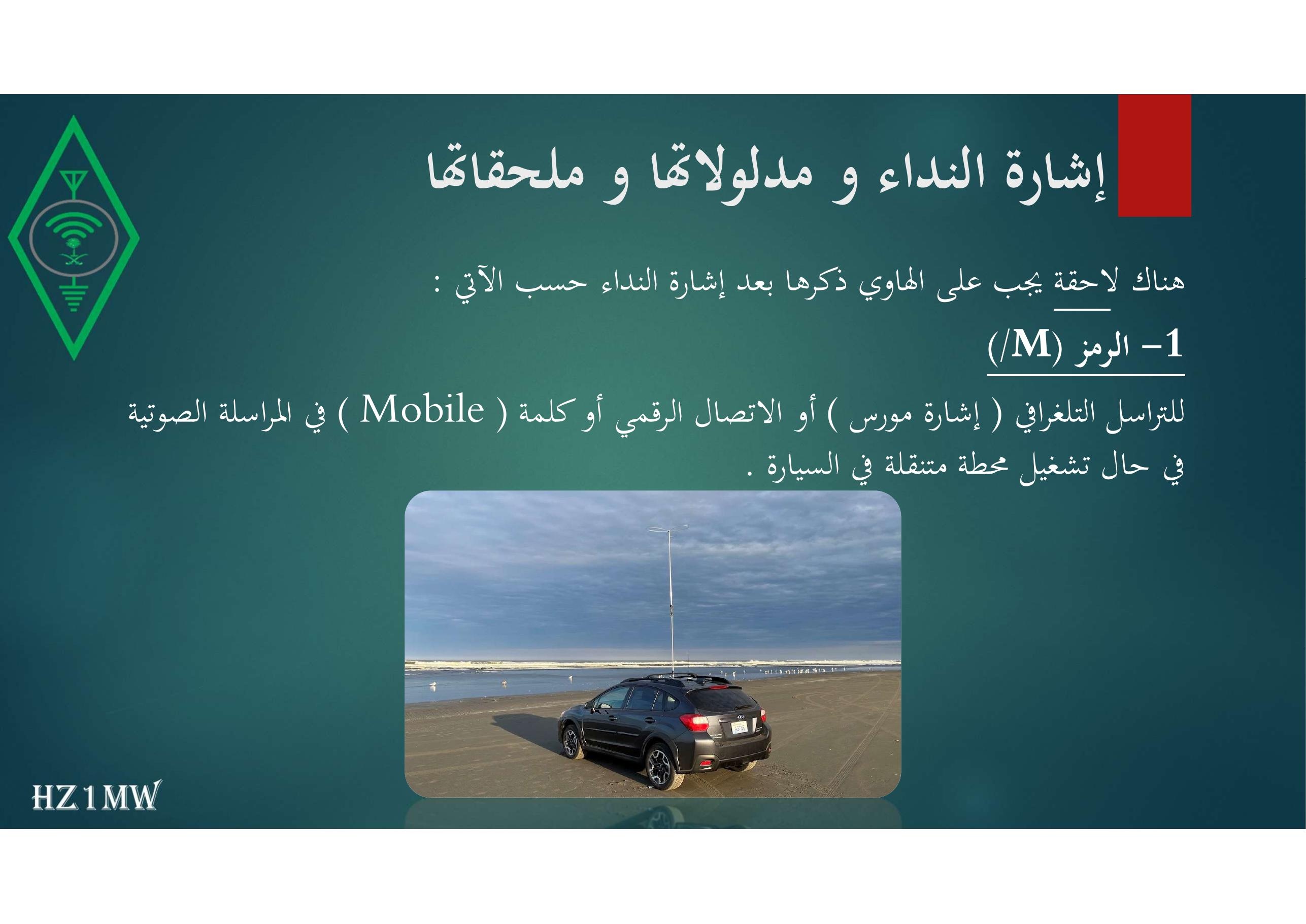

إشارة النداء و مدلولاتها و ملحقاتها هناك لاحقة يجب على الهاوي ذكرها بعد إشارة النداء حسب الآتي : 1- الرمز (/M) للتراسل التلغرافي ( إشارة مورس ) أو الاتصال الرقمي أو كلمة ( Mobile ) في المراسلة الصوتية في حال تشغيل محطة متنقلة في السيارة .

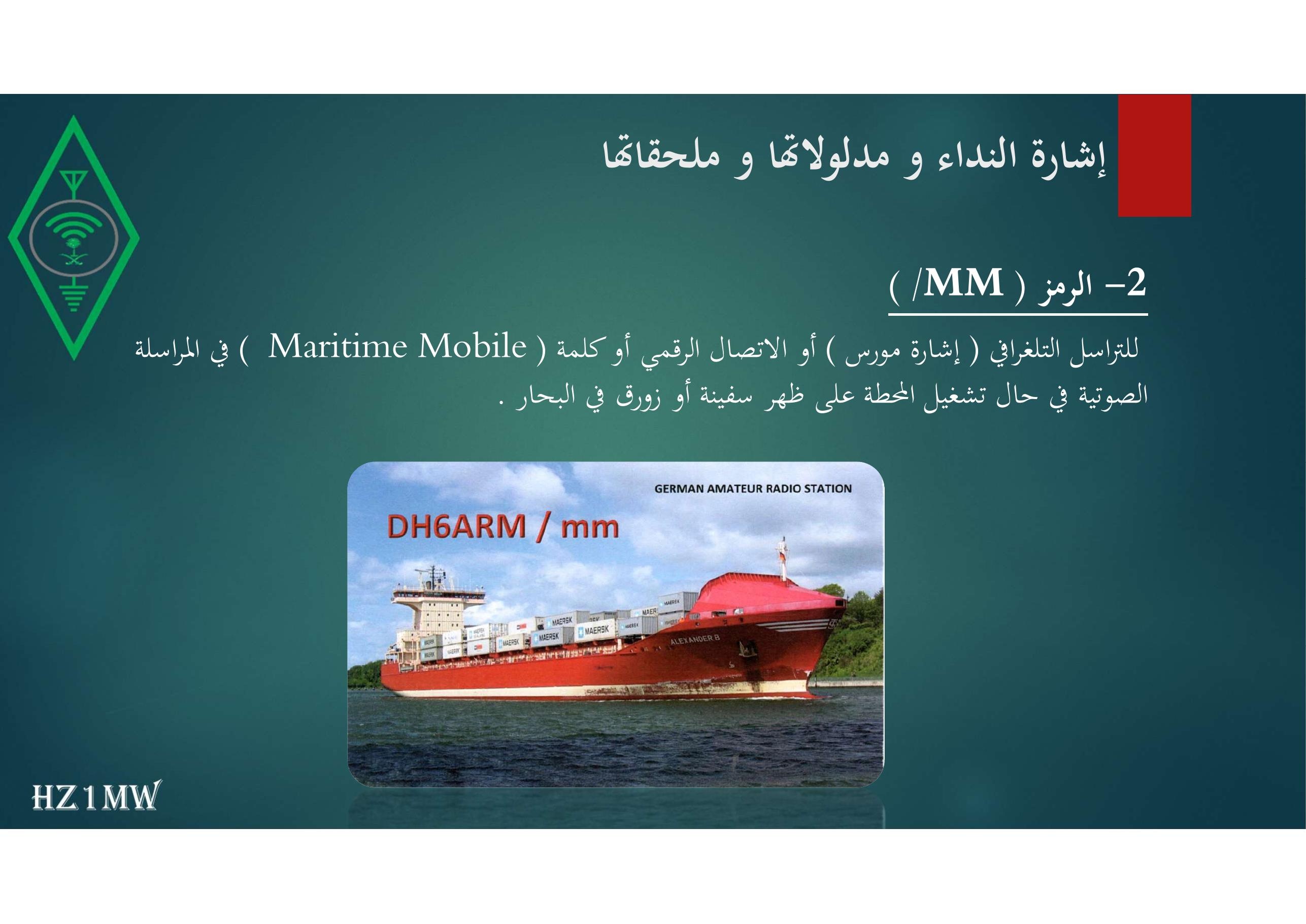

إشارة النداء و مدلولاتها و ملحقاتها 2- الرمز ( MM/ ) للتراسل التلغرافي ( إشارة مورس ) أو الاتصال الرقمي أو كلمة ( Maritime Mobile ) في المراسلة الصوتية في حال تشغيل المحطة على ظهر سفينة أو زورق في البحار .

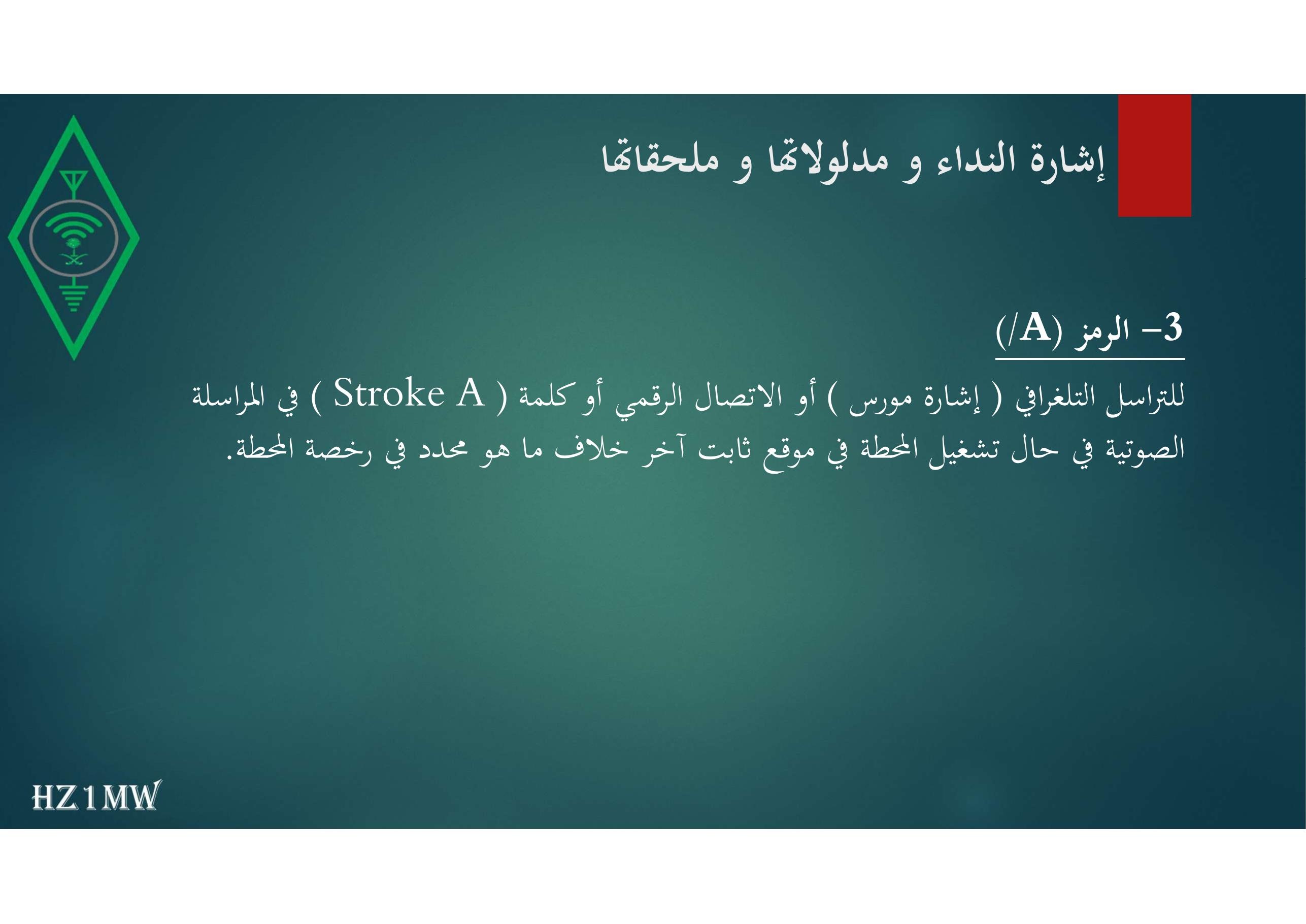

إشارة النداء و مدلولاتها و ملحقاتها 3- الرمز (/A) للتراسل التلغرافي ( إشارة مورس ) أو الاتصال الرقمي أو كلمة ( Stroke A ) في المراسلة الصوتية في حال تشغيل المحطة في موقع ثابت آخر خلاف ما هو محدد في رخصة المحطة.

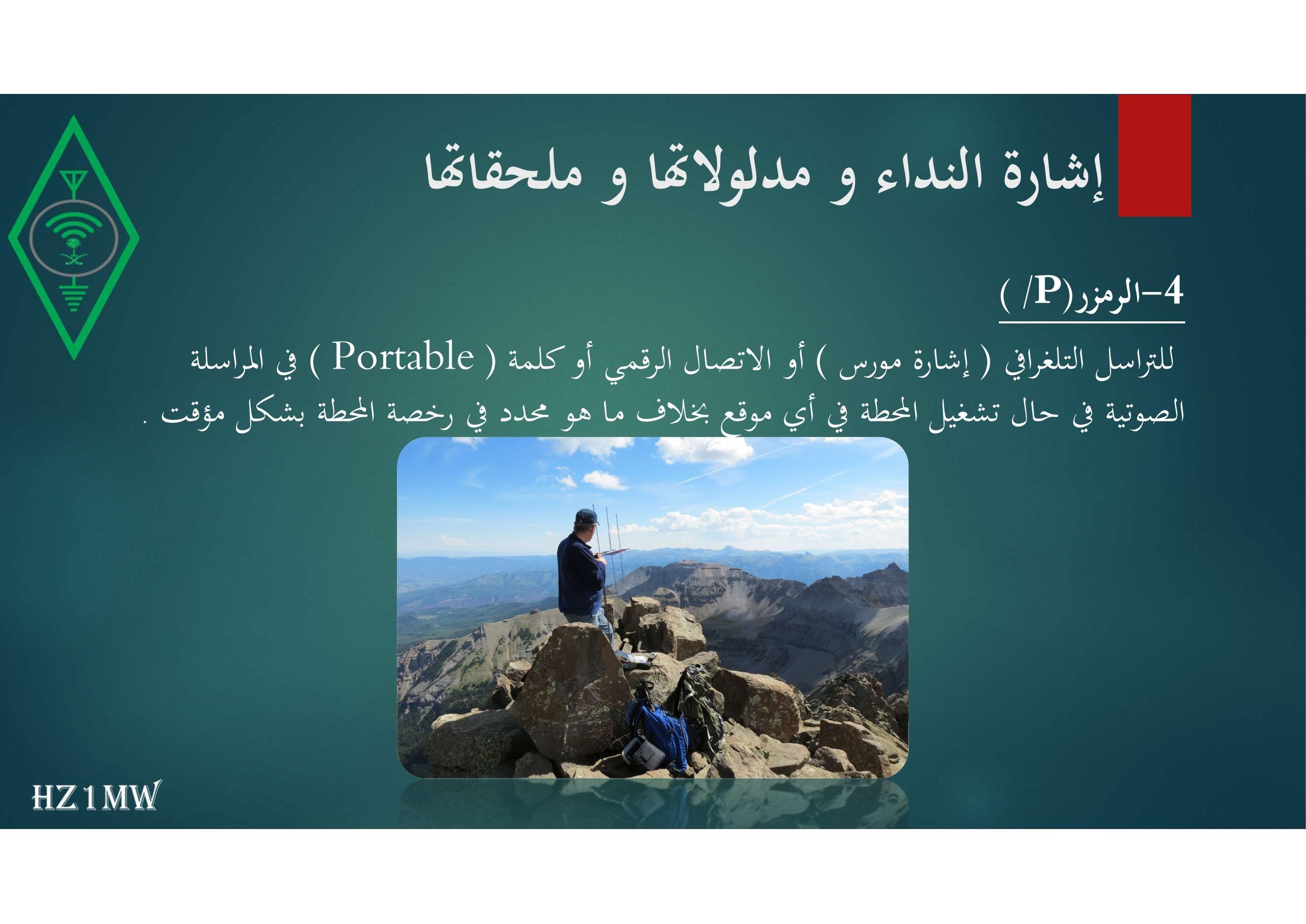

إشارة النداء و مدلولاتها و ملحقاتها 4-الرمزر(P/ ) للتراسل التلغرافي ( إشارة مورس ) أو الاتصال الرقمي أو كلمة ( Portable ) في المراسلة الصوتية في حال تشغيل المحطة في أي موقع بخلاف ما هو محدد في رخصة المحطة بشكل مؤقت .

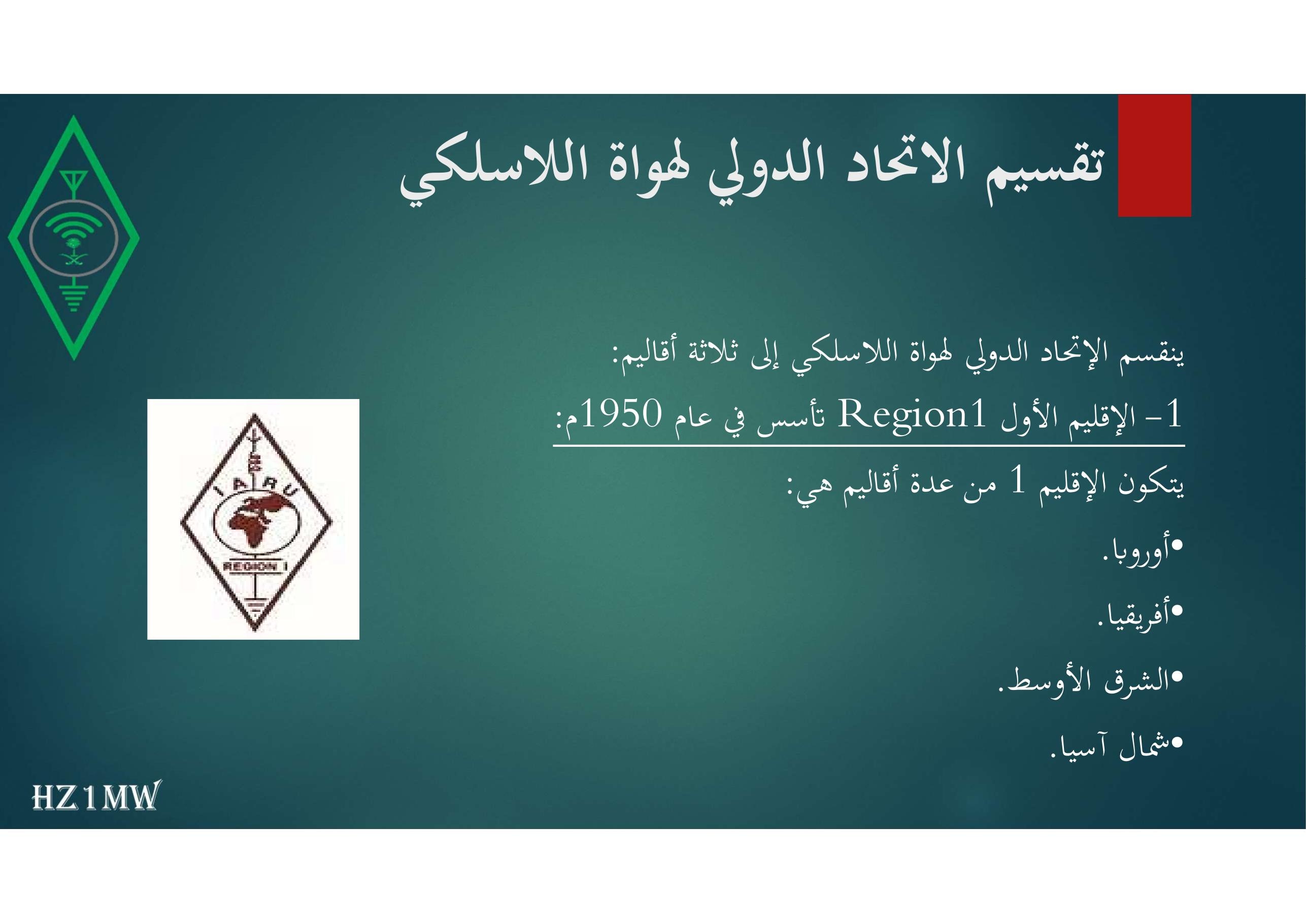

تقسيم الاتحاد الدولي لهواة اللاسلكي ينقسم الإتحاد الدولي لهواة اللاسلكي إلى ثلاثة أقاليم: 1- الإقليم الأولRegion1 تأسس في عام 1950م: يتكون الإقليم 1 من عدة أقاليم هي: •أوروبا. •أفريقيا. •الشرق الأوسط. •شمال آسيا.

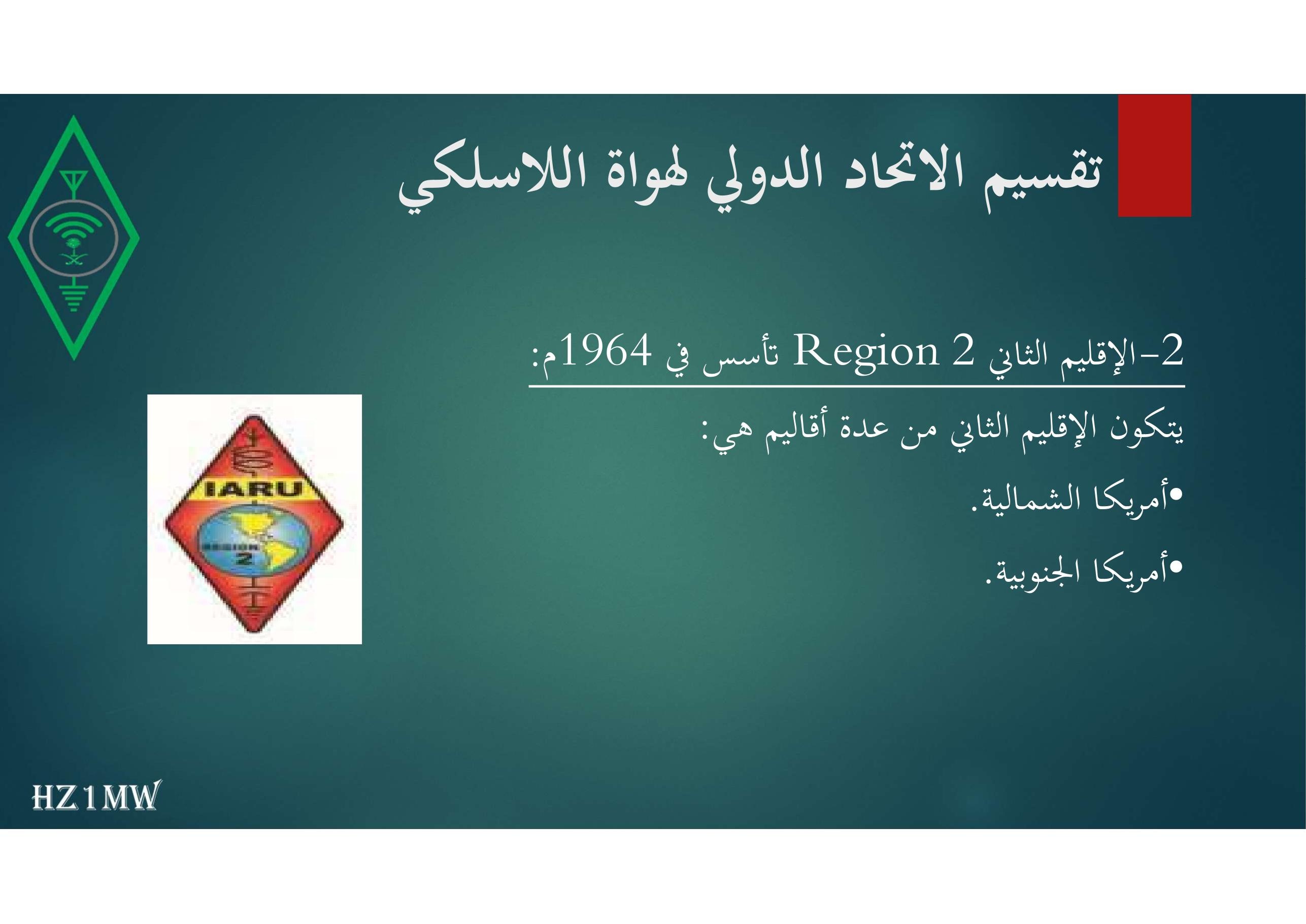

تقسيم الاتحاد الدولي لهواة اللاسلكي 2- الإقليم الثانيRegion 2 تأسس في 1964م: يتكون الإقليم الثاني من عدة أقاليم هي: •أمريكا الشمالية. •أمريكا الجنوبية.

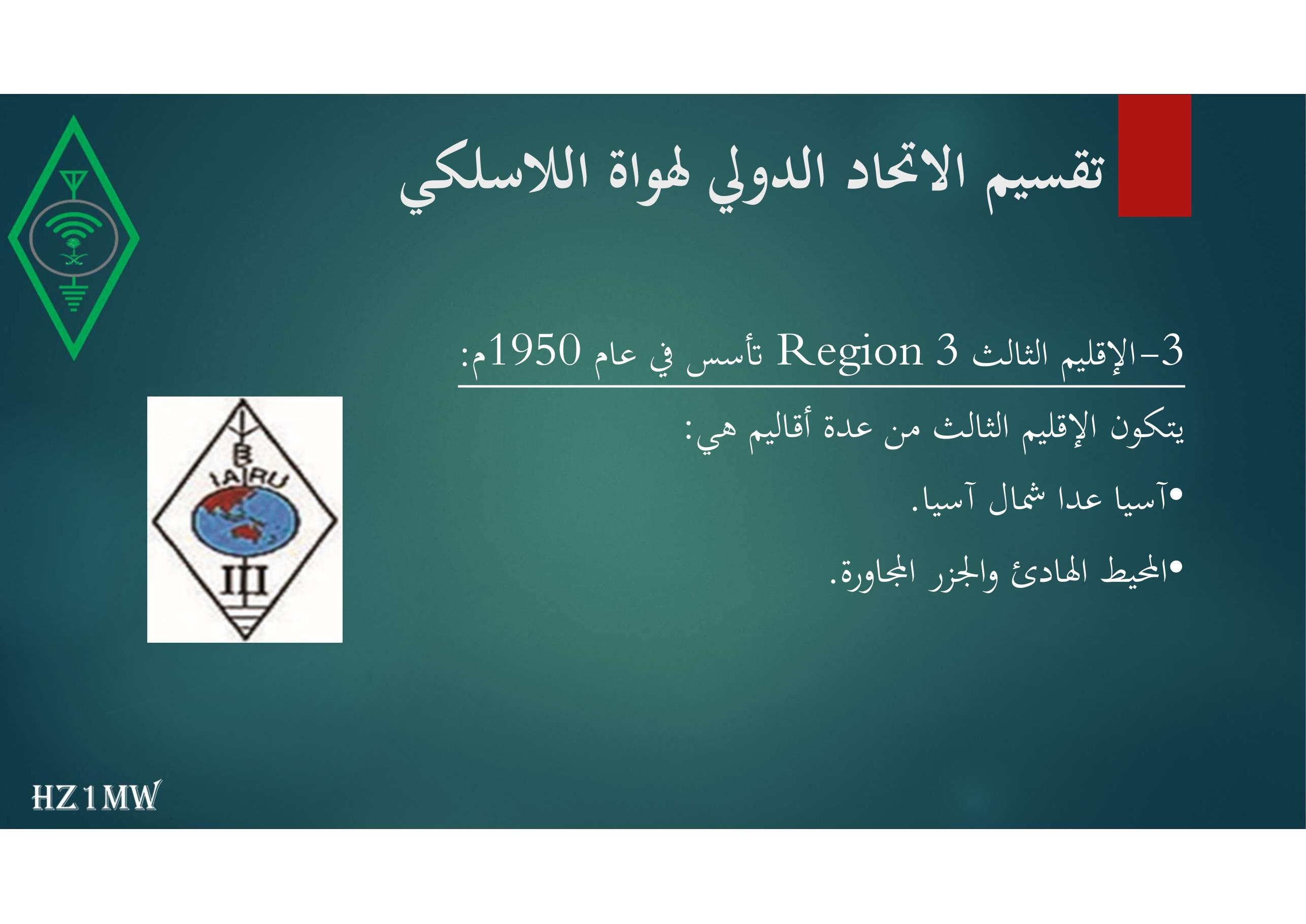

تقسيم الاتحاد الدولي لهواة اللاسلكي 3- الإقليم الثالثRegion 3 تأسس في عام 1950م: يتكون الإقليم الثالث من عدة أقاليم هي: •آسيا عدا شمال آسيا. •المحيط الهادئ والجزر المجاورة.

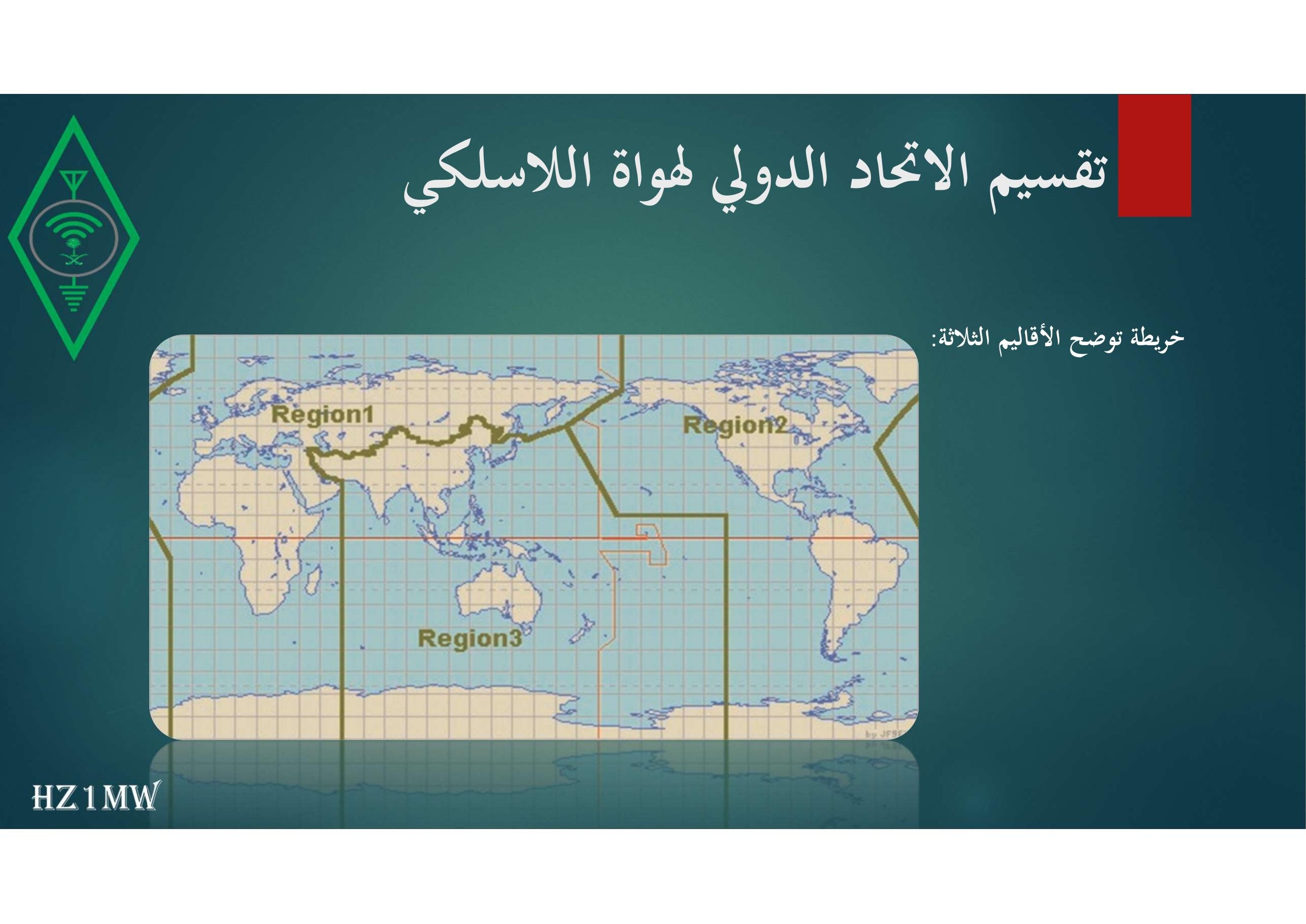

تقسيم الاتحاد الدولي لهواة اللاسلكي خريطة توضح الأقاليم الثلاثة:

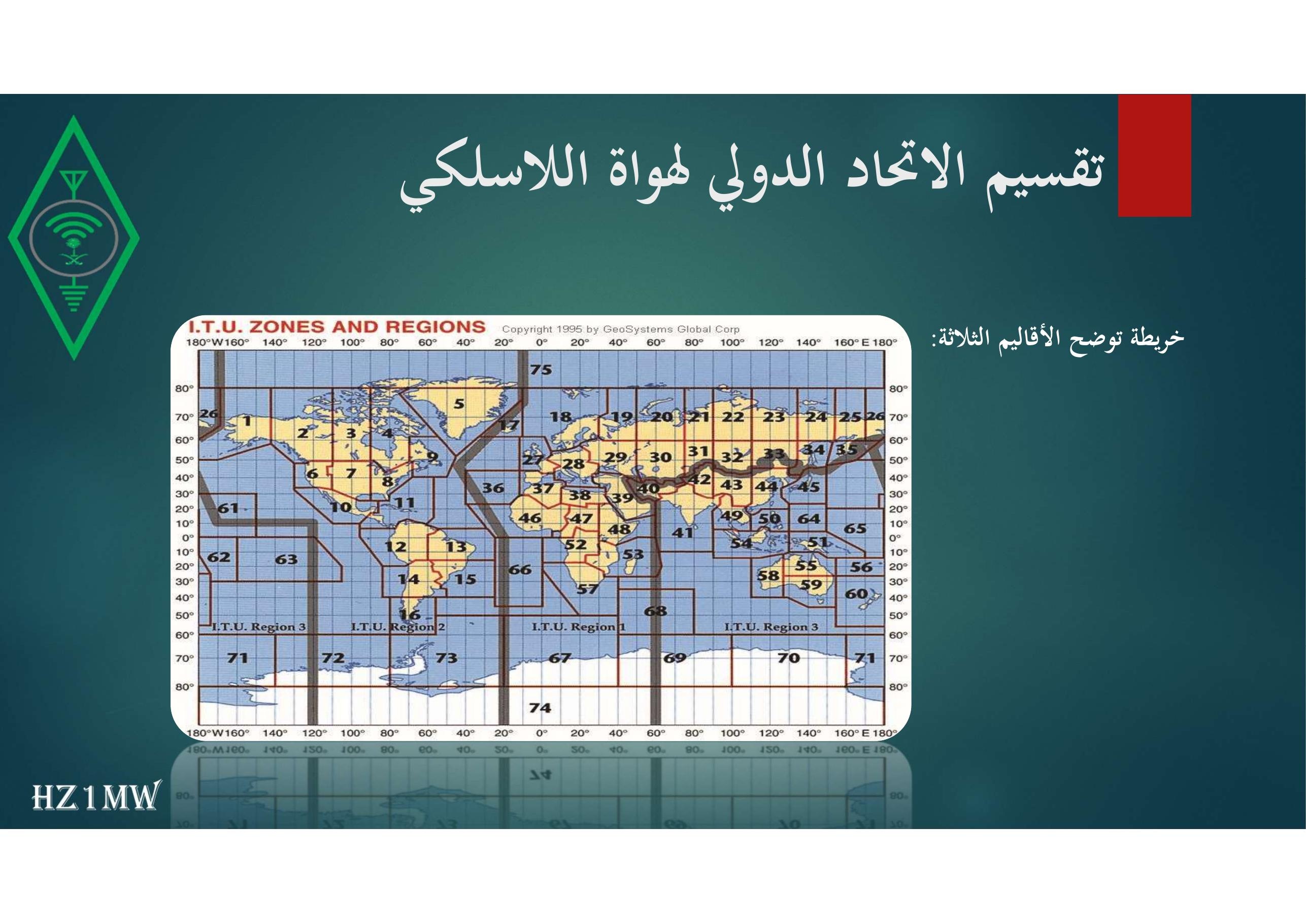

تقسيم الاتحاد الدولي لهواة اللاسلكي خريطة توضح الأقاليم الثلاثة:

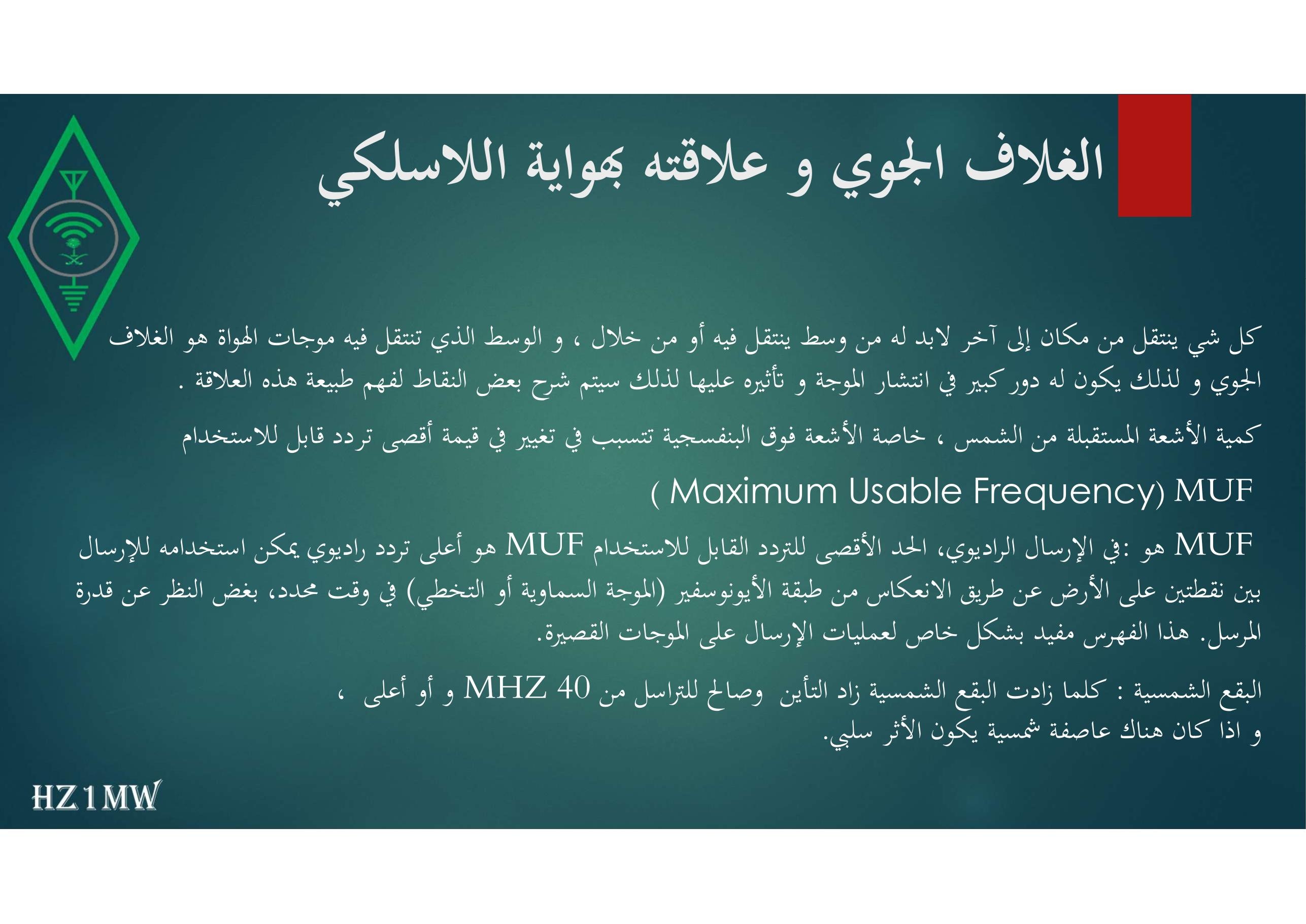

الغلاف الجوي و علاقته بهواية اللاسلكي كل شي ينتقل من مكان إلى آخر لابد له من وسط ينتقل فيه أو من خلال ، و الوسط الذي تنتقل فيه موجات الهواة هو الغلاف الجوي و لذلك يكون له دور كبير في انتشار الموجة و تأثيره عليها لذلك سيتم شرح بعض النقاط لفهم طبيعة هذه العلاقة . كمية الأشعة المستقبلة من الشمس ، خاصة الأشعة فوق البنفسجية تتسبب في تغيير في قيمة أقصى تردد قابل للاستخدام MUF (Maximum Usable Frequency ) MUF هو :في الإرسال الراديوي، الحد الأقصى للتردد القابل للاستخدام MUFهو أعلى تردد راديوي يمكن استخدامه للإرسال بين نقطتين على الأرض عن طريق الانعكاس من طبقة الأيونوسفير (الموجة السماوية أو التخطي) في وقت محدد، بغض النظر عن قدرة المرسل. هذا الفهرس مفيد بشكل خاص لعمليات الإرسال على الموجات القصيرة. البقع الشمسية : كلما زادت البقع الشمسية زاد التأين وصالح للتراسل من 40MHZ و أو أعلى ، و اذا كان هناك عاصفة شمسية يكون الأثر سلبي.

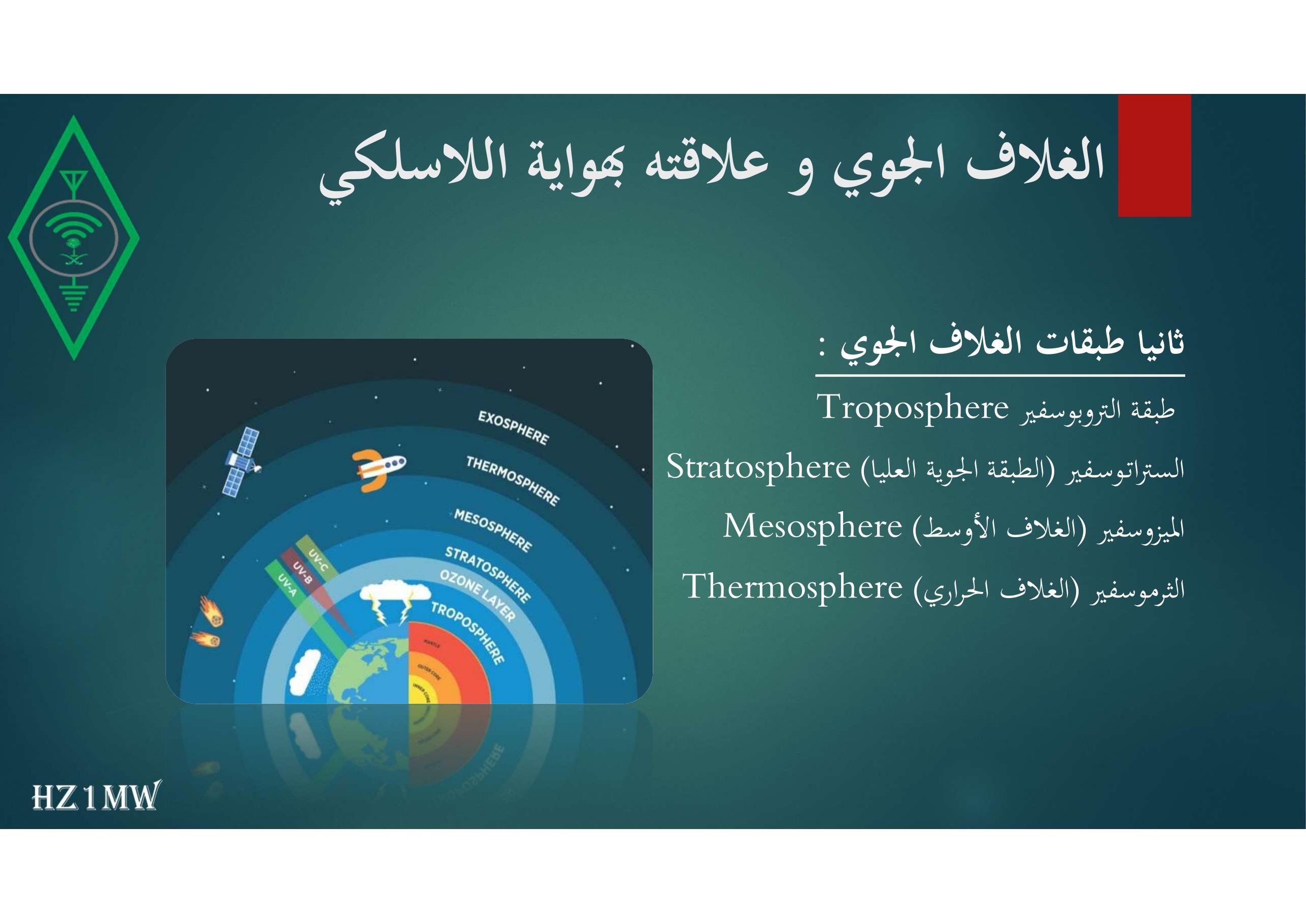

الغلاف الجوي و علاقته بهواية اللاسلكي ثانيا طبقات الغلاف الجوي : طبقة التروبوسفير Troposphere الستراتـوسـفير (الطبقة الجوية العليا) Stratosphere الميزوسفير (الغلاف الأوسط) Mesosphere الثرموسفير (الغلاف الحراري) Thermosphere

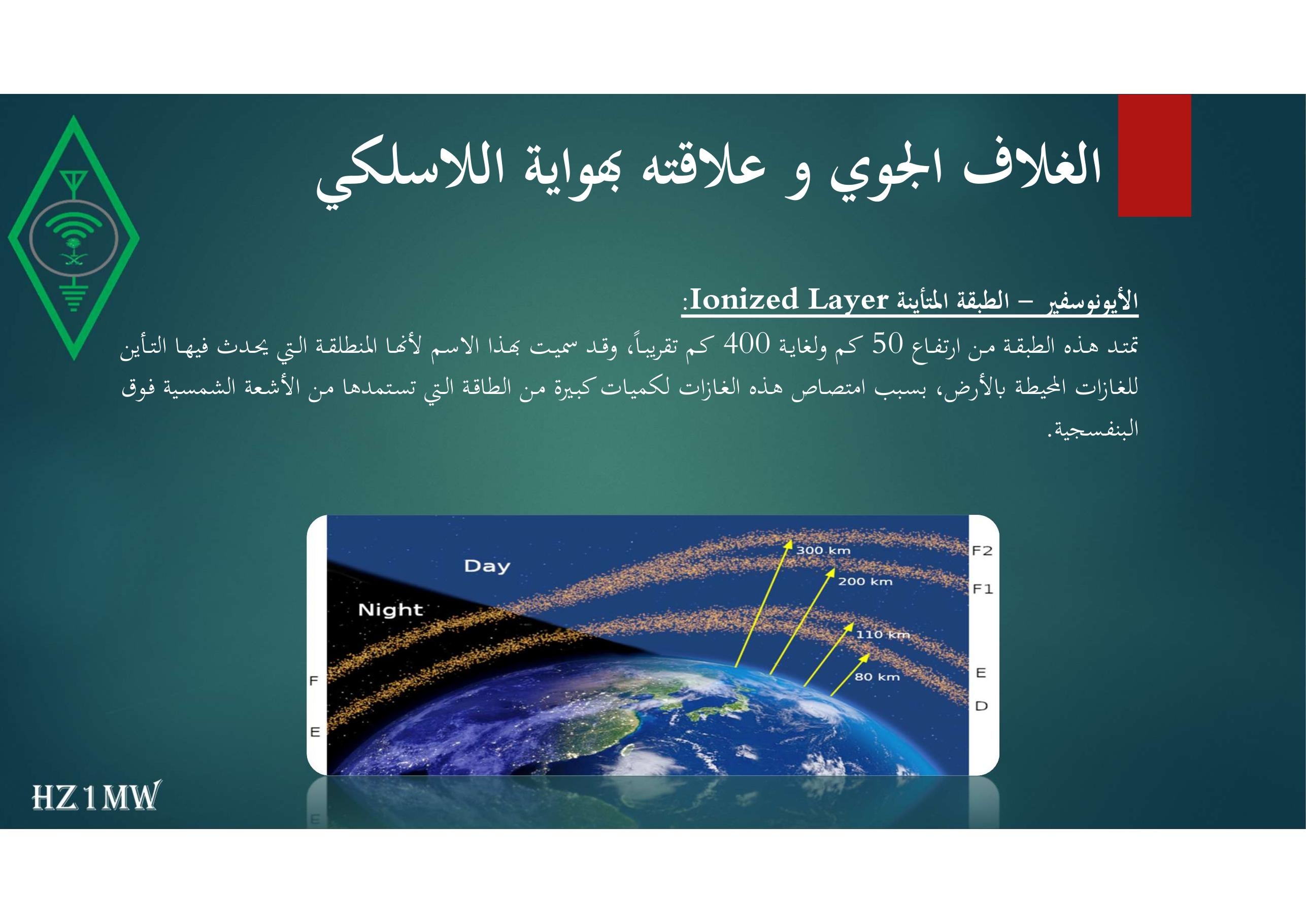

الغلاف الجوي و علاقته بهواية اللاسلكي الأيونوسفير - الطبقة المتأينةIonized Layer : تمتد هذه الطبقة من ارتفاع 50 كم ولغاية 400 كم تقريباً، وقد سميت بهذا الاسم لأنها المنطلقة التي يحدث فيها التأين للغازات المحيطة بالأرض، بسبب امتصاص هذه الغازات لكميات كبيرة من الطاقة التي تستمدها من الأشعة الشمسية فوق الـبنفـسجية.

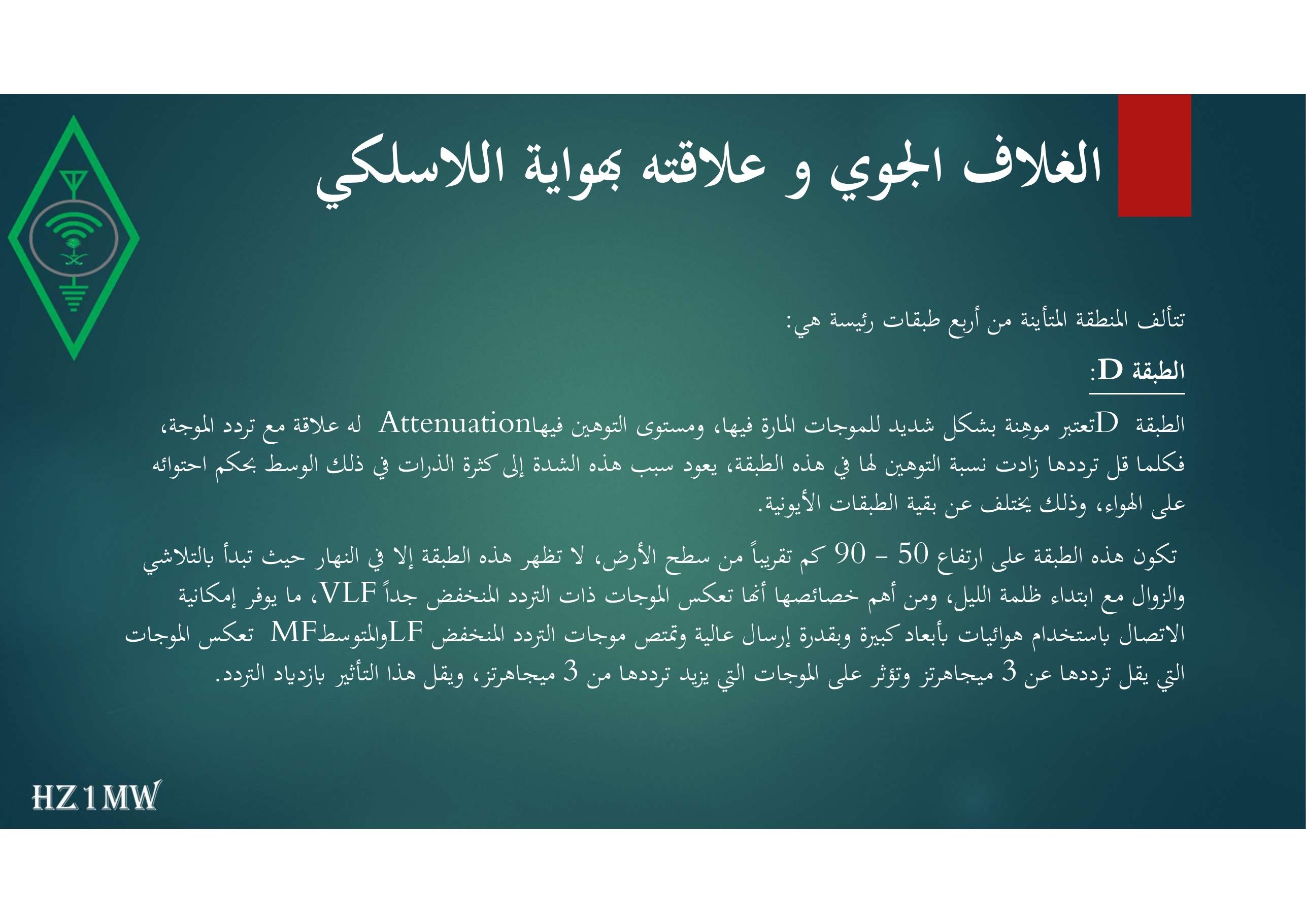

الغلاف الجوي و علاقته بهواية اللاسلكي تتألف المنطقة المتأينة من أربع طبقات رئيسة هي: الطبقة D: الطبقة D تعتبر موهِنة بشكل شديد للموجات المارة فيها، ومستوى التوهين فيهاAttenuation له علاقة مع تردد الموجة، فكلما قل ترددها زادت نسبة التوهين لها في هذه الطبقة، يعود سبب هذه الشدة إلى كثرة الذرات في ذلك الوسط بحكم احتوائه على الهواء، وذلك يختلف عن بقية الطبقات الأيونية. تكون هذه الطبقة على ارتفاع 50 - 90 كم تقريباً من سطح الأرض، لا تظهر هذه الطبقة إلا في النهار حيث تبدأ بالتلاشي والزوال مع ابتداء ظلمة الليل، ومن أهم خصائصها أنها تعكس الموجات ذات التردد المنخفض جداً VLF، ما يوفر إمكانية الاتصال باستخدام هوائيات بأبعاد كبيرة وبقدرة إرسال عالية وتمتص موجات التردد المنخفضLF والمتوسطMF تعكس الموجات التي يقل ترددها عن 3 ميجاهرتز وتؤثر على الموجات التي يزيد ترددها من 3 ميجاهرتز، ويقل هذا التأثير بازدياد التردد.

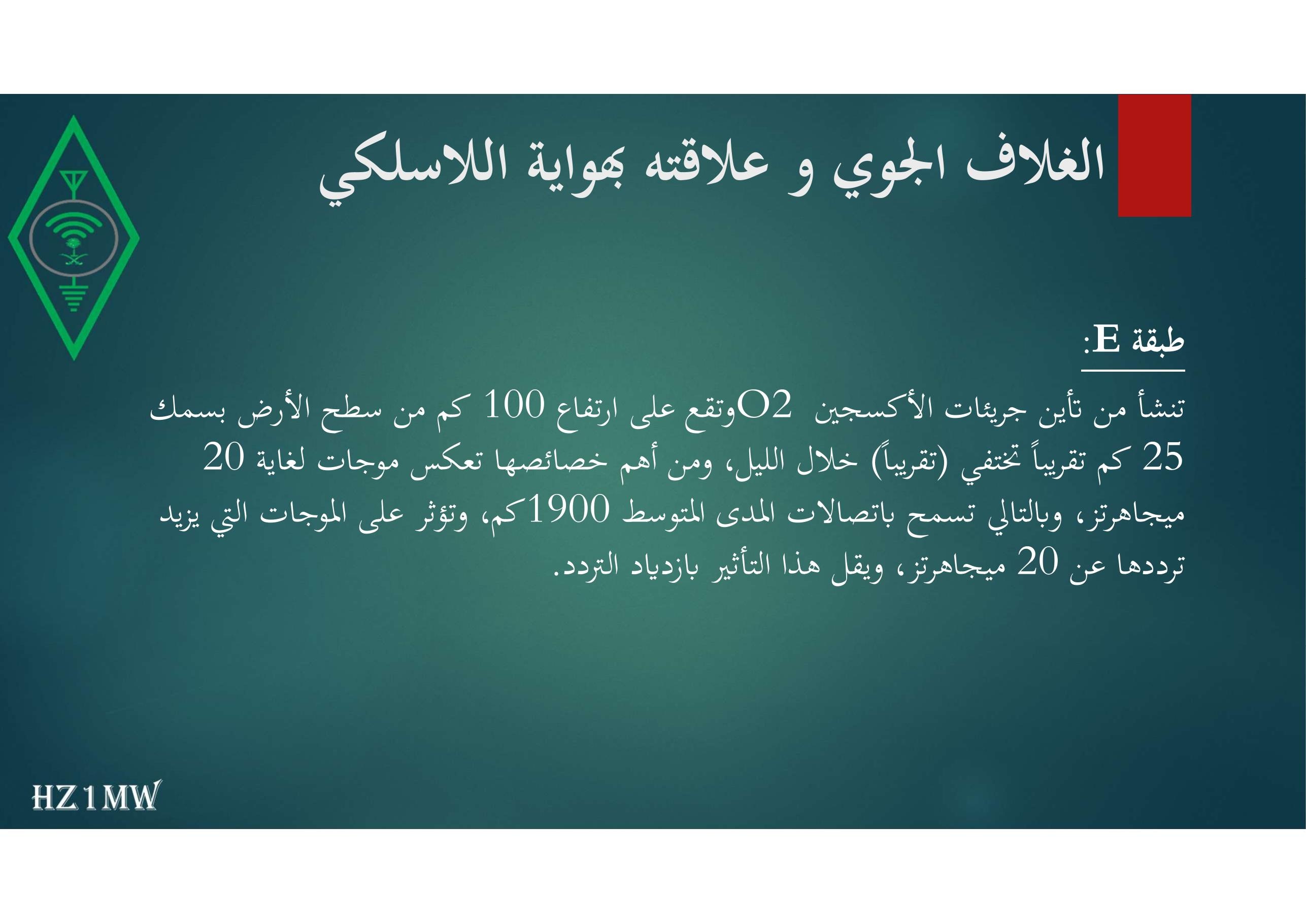

الغلاف الجوي و علاقته بهواية اللاسلكي طبقة E: تنشأ من تأين جريئات الأكسجين O2 وتقع على ارتفاع 100 كم من سطح الأرض بسمك 25 كم تقريباً تختفي (تقريباً) خلال الليل، ومن أهم خصائصها تعكس موجات لغاية 20 ميجاهرتز، وبالتالي تسمح باتصالات المدى المتوسط 1900كم، وتؤثر على الموجات التي يزيد ترددها عن 20 ميجاهرتز، ويقل هذا التأثير بازدياد التردد.

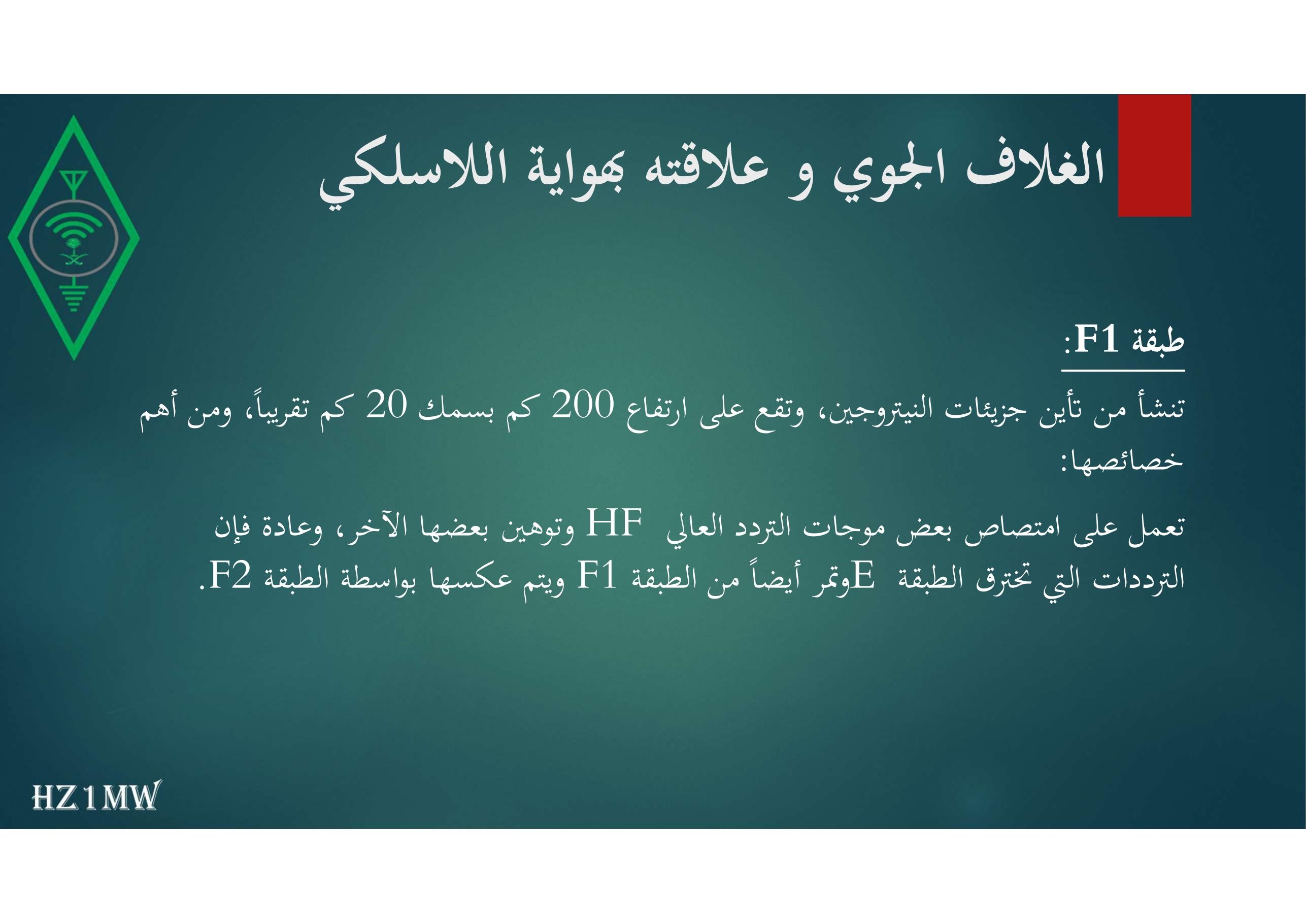

الغلاف الجوي و علاقته بهواية اللاسلكي طبقة F1: تنشأ من تأين جزيئات النيتروجين، وتقع على ارتفاع 200 كم بسمك 20 كم تقريباً، ومن أهم خصائصها: تعمل على امتصاص بعض موجات التردد العالي HF وتوهين بعضها الآخر، وعادة فإن الترددات التي تخترق الطبقة E وتمر أيضاً من الطبقة F1 ويتم عكسها بواسطة الطبقة F2.

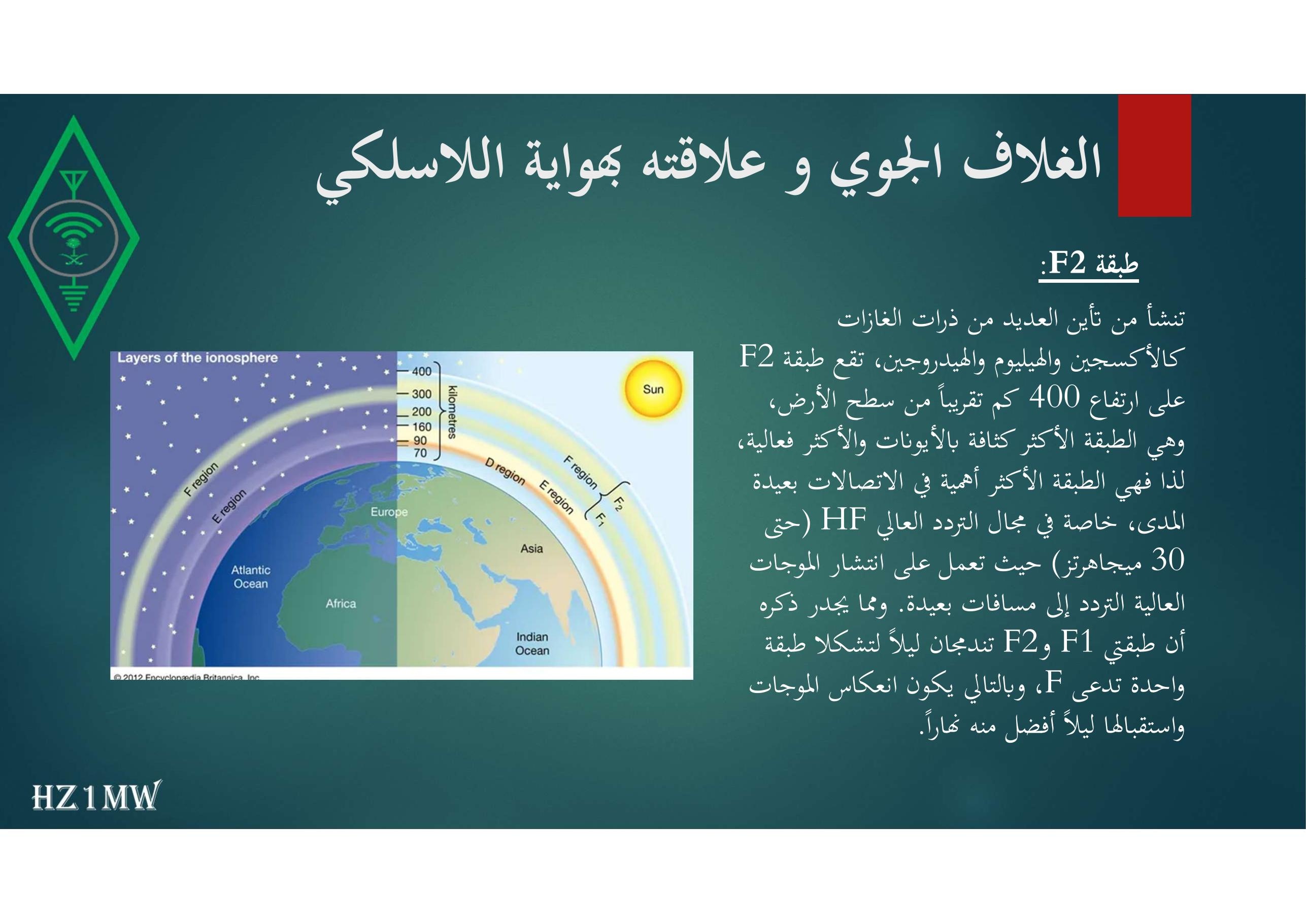

الغلاف الجوي و علاقته بهواية اللاسلكي طبقة F2: تنشأ من تأين العديد من ذرات الغازات كالأكسجين والهيليوم والهيدروجين، تقع طبقة F2 على ارتفاع 400 كم تقريباً من سطح الأرض، وهي الطبقة الأكثر كثافة بالأيونات والأكثر فعالية، لذا فهي الطبقة الأكثر أهمية في الاتصالات بعيدة المدى، خاصة في مجال التردد العالي HF (حتى 30 ميجاهرتز) حيث تعمل على انتشار الموجات العالية التردد إلى مسافات بعيدة. ومما يجدر ذكره أن طبقتي F1 وF2 تندمجان ليلاً لتشكلا طبقة واحدة تدعى F، وبالتالي يكون انعكاس الموجات واستقبالها ليلاً أفضل منه نهاراً.

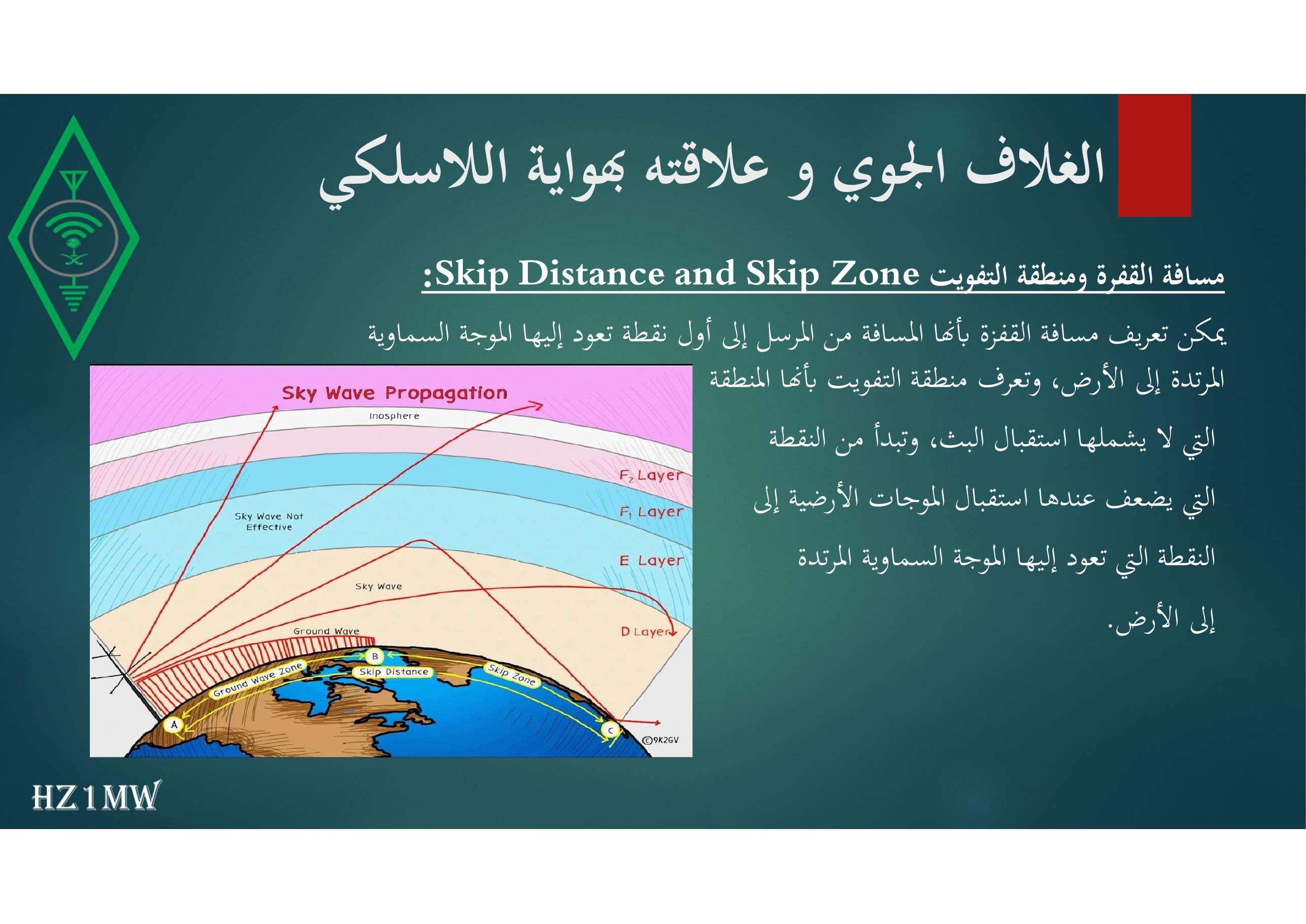

الغلاف الجوي و علاقته بهواية اللاسلكي مسافة القفرة ومنطقة التفويت Skip Distance and Skip Zone: يمكن تعريف مسافة القفزة بأنها المسافة من المرسل إلى أول نقطة تعود إليها الموجة السماوية المرتدة إلى الأرض، وتعرف منطقة التفويت بأنها المنطقة التي لا يشملها استقبال البث، وتبدأ من النقطة التي يضعف عندها استقبال الموجات الأرضية إلى النقطة التي تعود إليها الموجة السماوية المرتدة إلى الأرض.

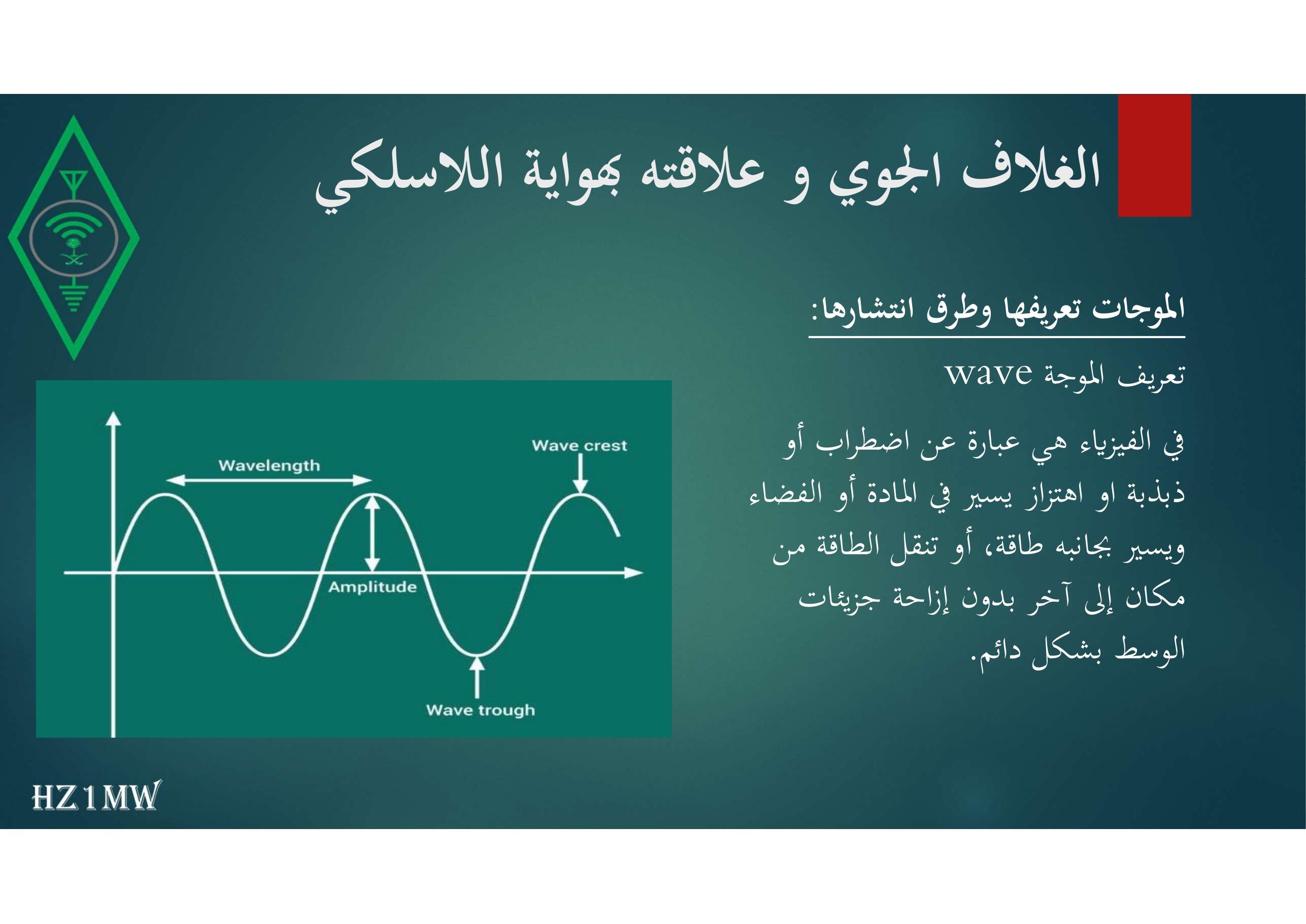

الغلاف الجوي و علاقته بهواية اللاسلكي الموجات تعريفها وطرق انتشارها: تعريف الموجة wave في الفيزياء هي عبارة عن اضطراب أو ذبذبة او اهتزاز يسير في المادة أو الفضاء ويسير بجانبه طاقة، أو تنقل الطاقة من مكان إلى آخر بدون إزاحة جزيئات الوسط بشكل دائم.

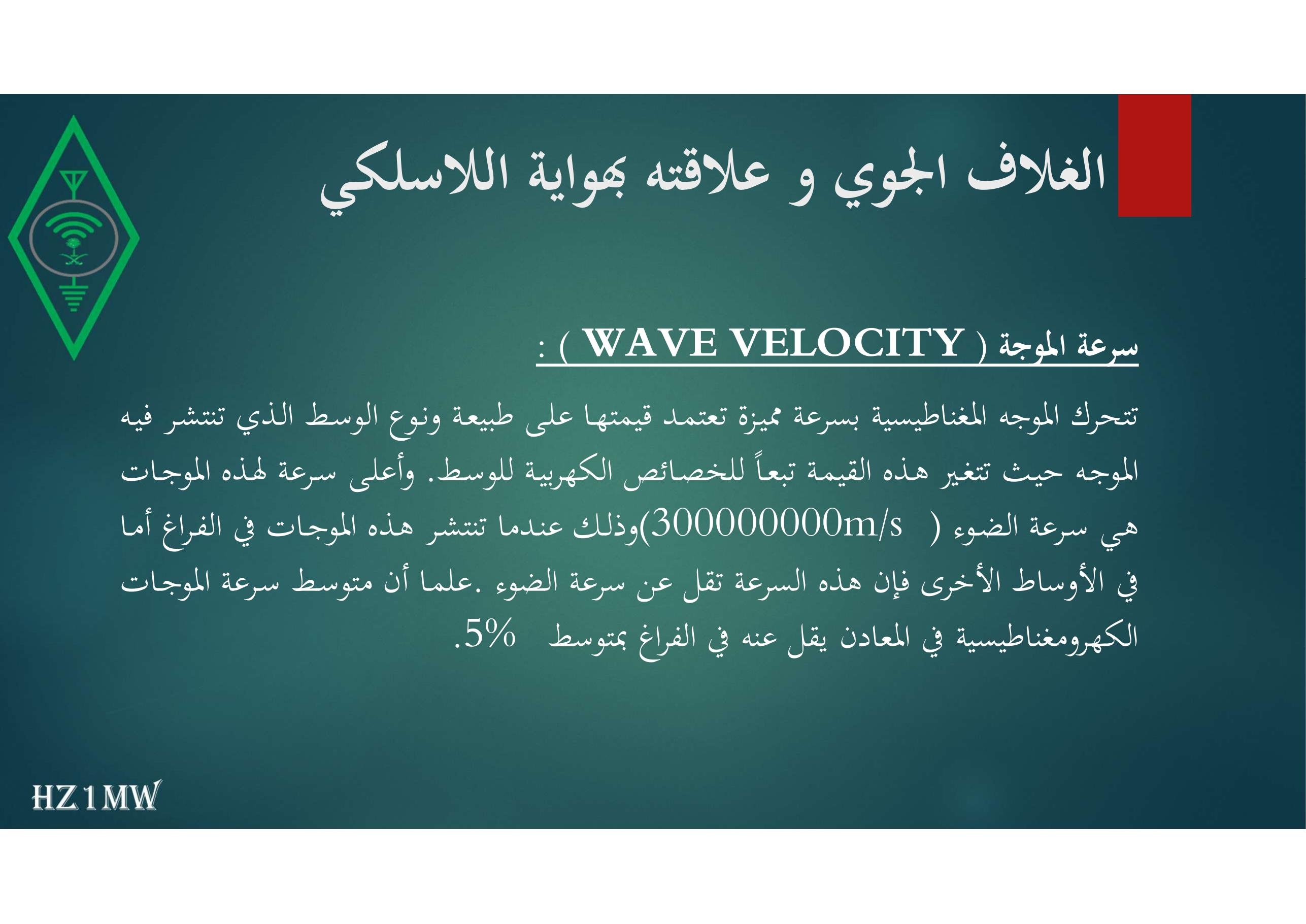

الغلاف الجوي و علاقته بهواية اللاسلكي سرعة الموجة ( WAVE VELOCITY) : تتحرك الموجه المغناطيسية بسرعة مميزة تعتمد قيمتها على طبيعة ونوع الوسط الذي تنتشر فيه الموجه حيث تتغير هذه القيمة تبعاً للخصائص الكهربية للوسط. وأعلى سرعة لهذه الموجات هي سرعة الضوء ( 300000000m/s )وذلك عندما تنتشر هذه الموجات في الفراغ أما في الأوساط الأخرى فإن هذه السرعة تقل عن سرعة الضوء .علما أن متوسط سرعة الموجات الكهرومغناطيسية في المعادن يقل عنه في الفراغ بمتوسط 5% .

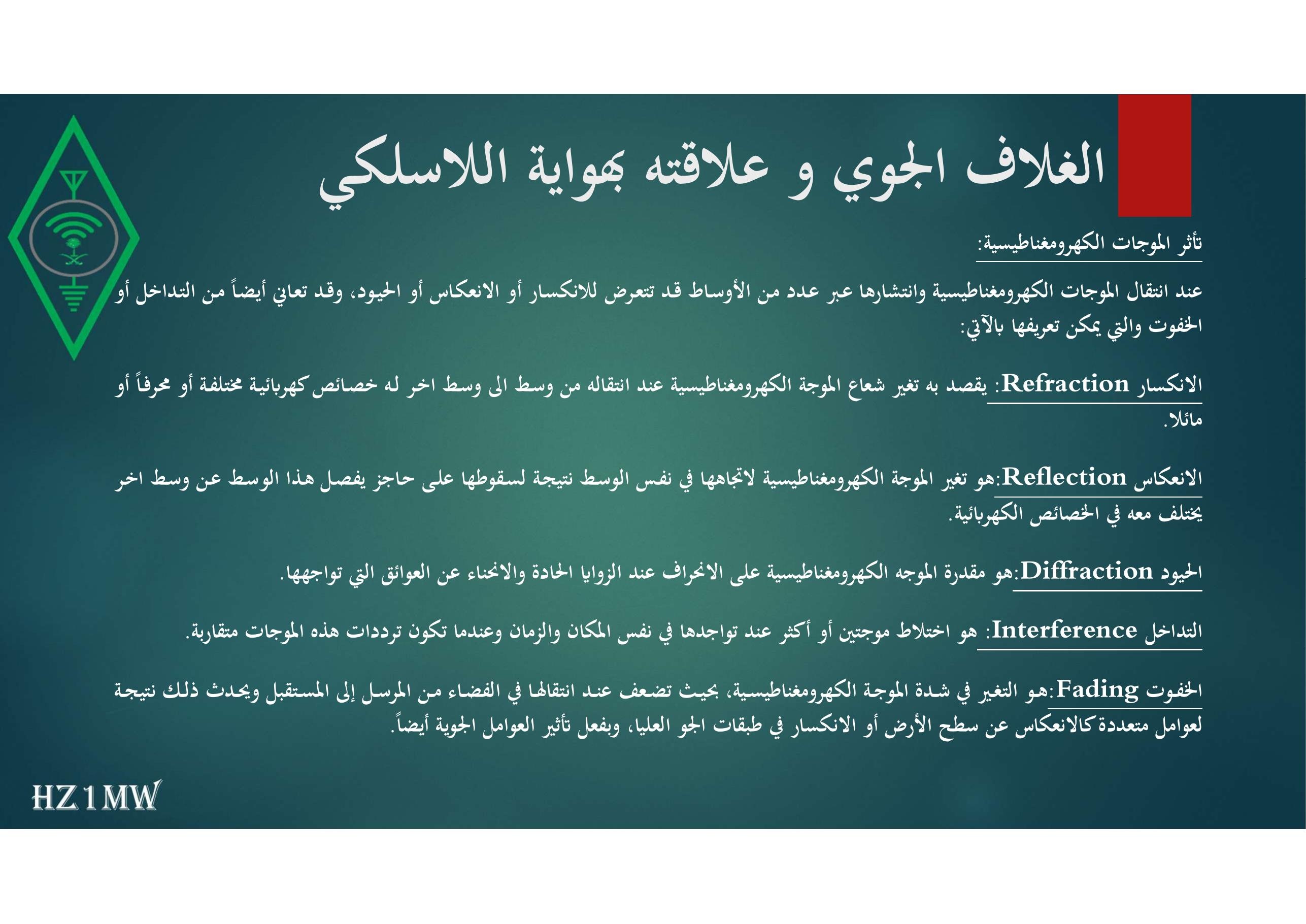

الغلاف الجوي و علاقته بهواية اللاسلكي تأثر الموجات الكهرومغناطيسية: عند انتقال الموجات الكهرومغناطيسية وانتشارها عبر عدد من الأوساط قد تتعرض للانكسار أو الانعكاس أو الحيود، وقد تعاني أيضاً من التداخل أو الخفوت والتي يمكن تعريفها بالآتي: الانكسار Refraction: يقصد به تغير شعاع الموجة الكهرومغناطيسية عند انتقاله من وسط الى وسط اخر له خصائص كهربائية مختلفة أو محرفاً أو مائلا. الانعكاس Reflection:هو تغير الموجة الكهرومغناطيسية لاتجاهها في نفس الوسط نتيجة لسقوطها على حاجز يفصل هذا الوسط عن وسط اخر يختلف معه في الخصائص الكهربائية. الحيود Diffraction:هو مقدرة الموجه الكهرومغناطيسية على الانحراف عند الزوايا الحادة والانحناء عن العوائق التي تواجهها. التداخل Interference: هو اختلاط موجتين أو أكثر عند تواجدها في نفس المكان والزمان وعندما تكون ترددات هذه الموجات متقاربة. الخفوت Fading:هو التغير في شدة الموجة الكهرومغناطيسية، بحيث تضعف عند انتقالها في الفضاء من المرسل إلى المستقبل ويحدث ذلك نتيجة لعوامل متعددة كالانعكاس عن سطح الأرض أو الانكسار في طبقات الجو العليا، وبفعل تأثير العوامل الجوية أيضاً.

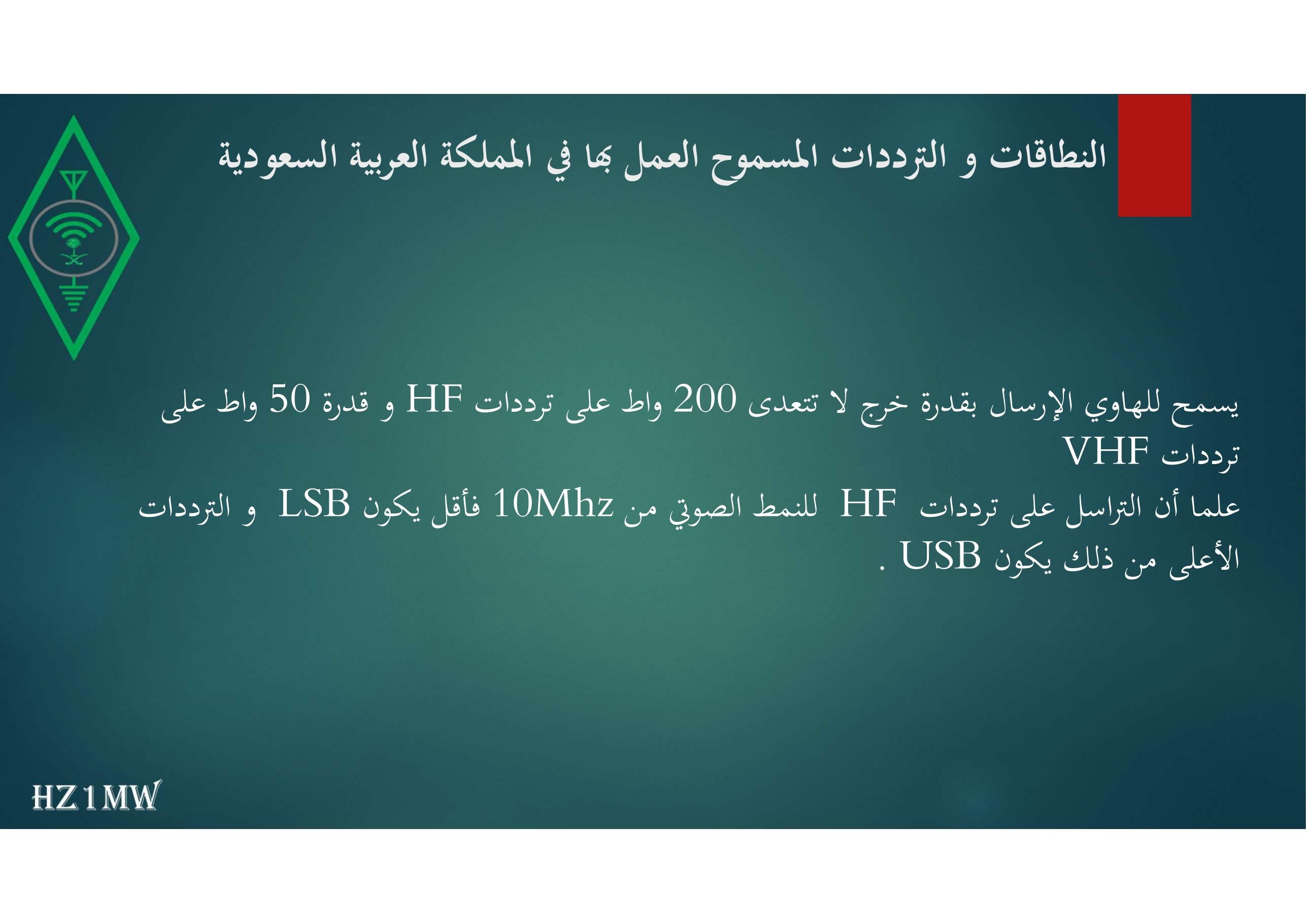

النطاقات و الترددات المسموح العمل بها في المملكة العربية السعودية يسمح للهاوي الإرسال بقدرة خرج لا تتعدى 200 واط على ترددات HFو قدرة 50 واط على ترددات VHF علما أن التراسل على ترددات HF للنمط الصوتي من 10Mhzفأقل يكون LSB و الترددات الأعلى من ذلك يكون . USB

النطاقات و الترددات المسموح العمل بها في المملكة العربية السعودية نطاق 160متر من 1810 إلى 1850 كيلو هرتز: علما أن التعديل المستحسن استخدامه للاتصال الصوتي مع هذا التردد هو: LSB

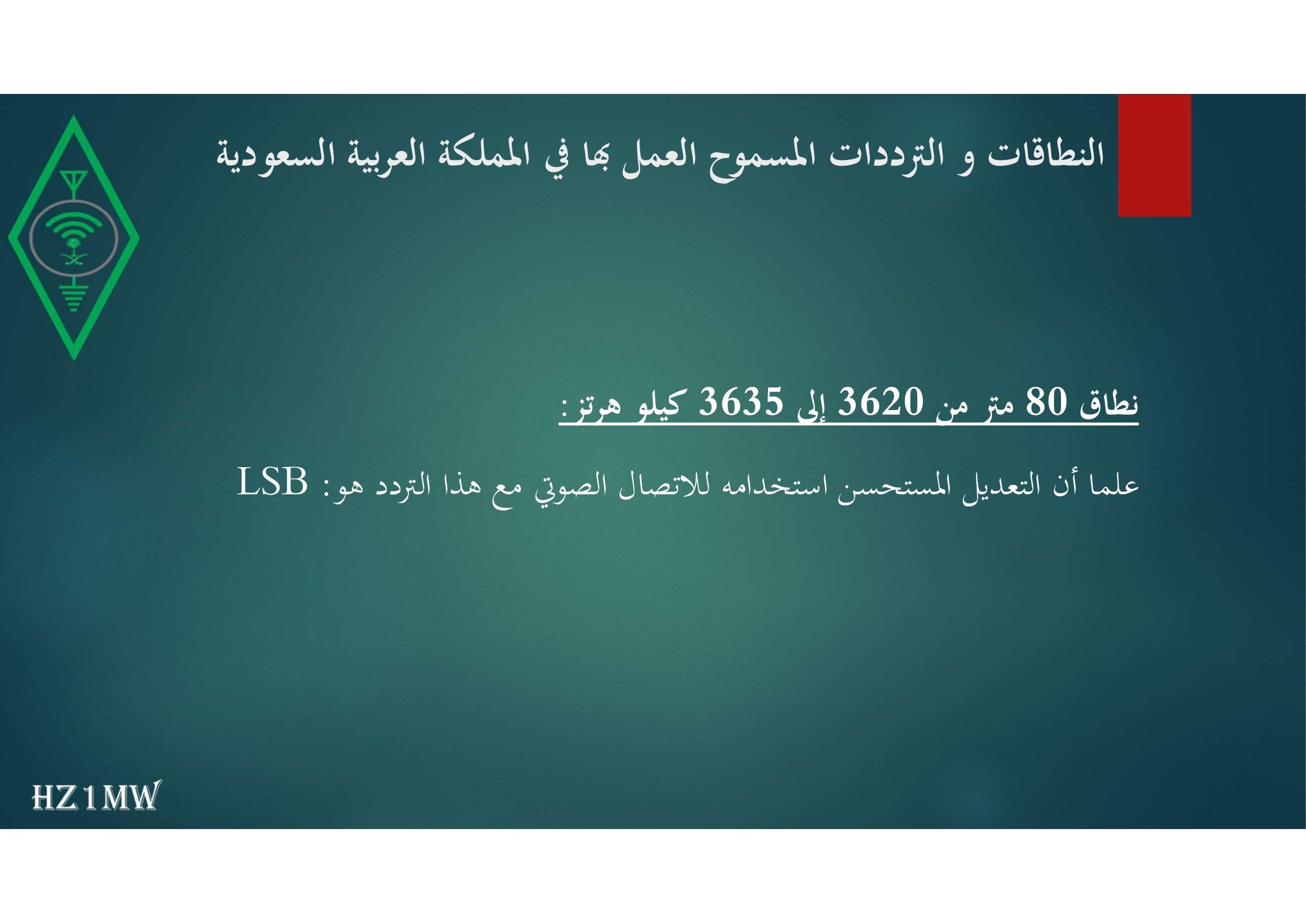

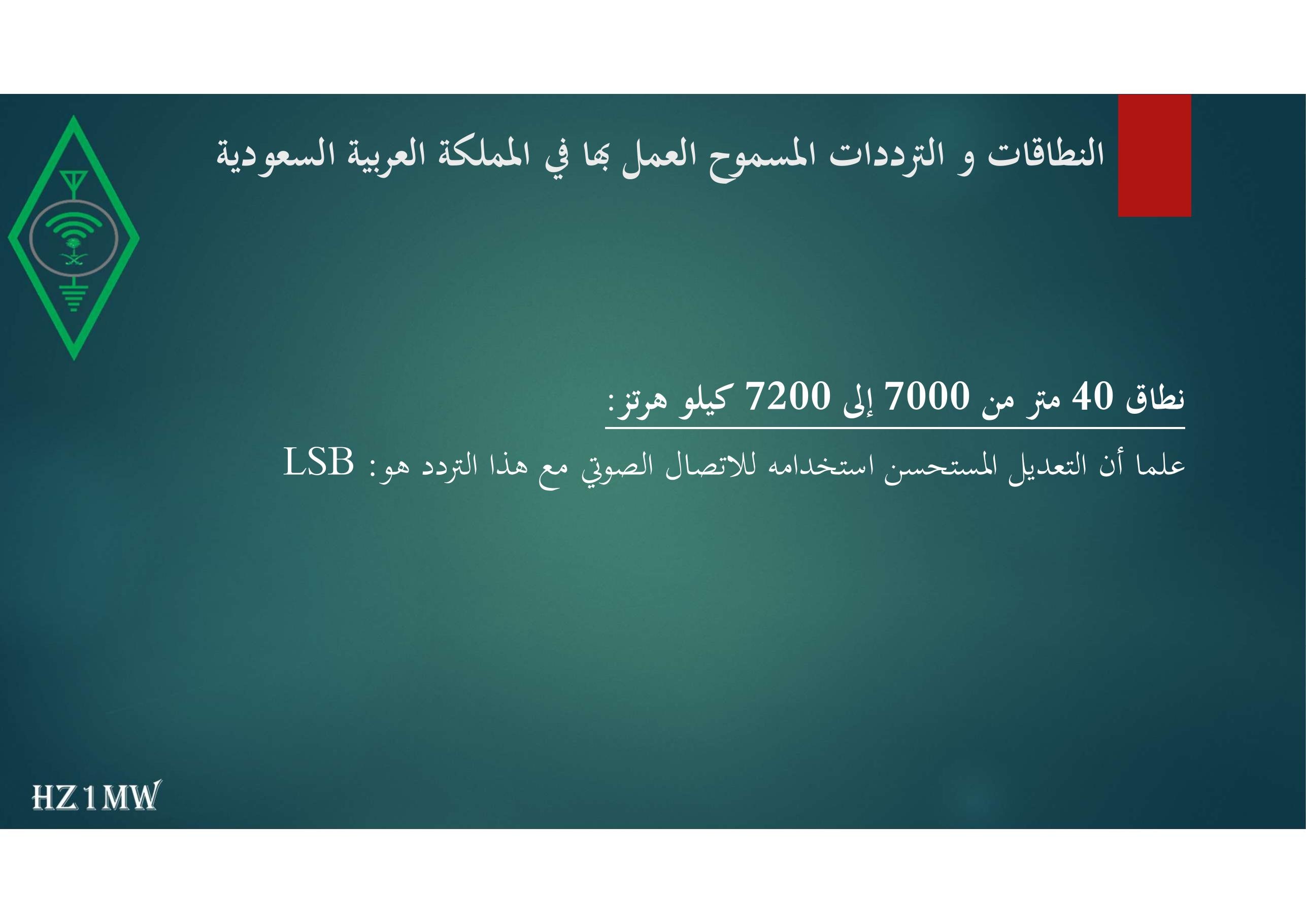

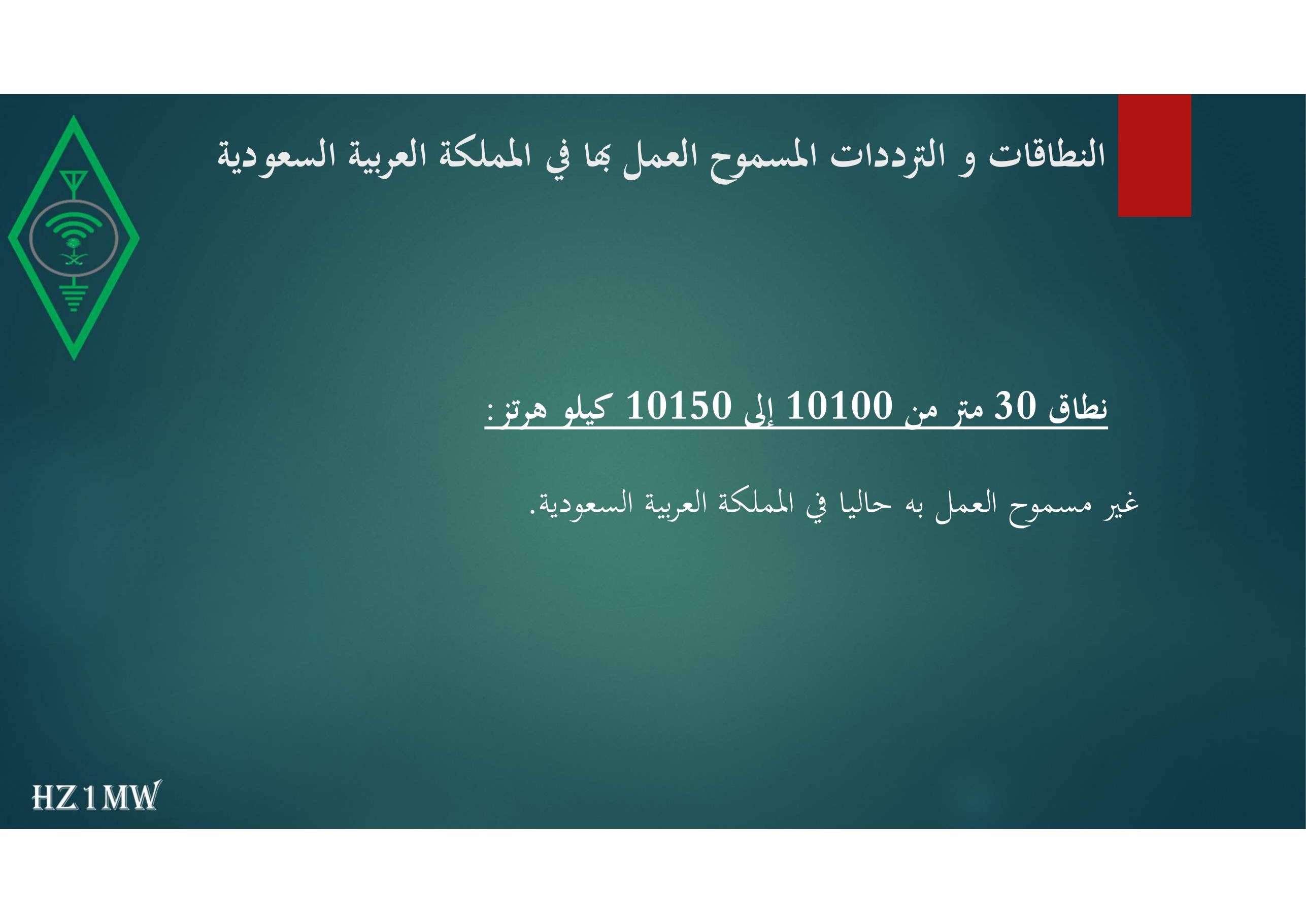

النطاقات و الترددات المسموح العمل بها في المملكة العربية السعودية نطاق 80 متر من 3620 إلى 3635 كيلو هرتز: علما أن التعديل المستحسن استخدامه للاتصال الصوتي مع هذا التردد هو: LSB

النطاقات و الترددات المسموح العمل بها في المملكة العربية السعودية نطاق 40 متر من 7000 إلى 7200 كيلو هرتز: علما أن التعديل المستحسن استخدامه للاتصال الصوتي مع هذا التردد هو: LSB

النطاقات و الترددات المسموح العمل بها في المملكة العربية السعودية نطاق 30 متر من 10100 إلى 10150 كيلو هرتز: غير مسموح العمل به حاليا في المملكة العربية السعودية.

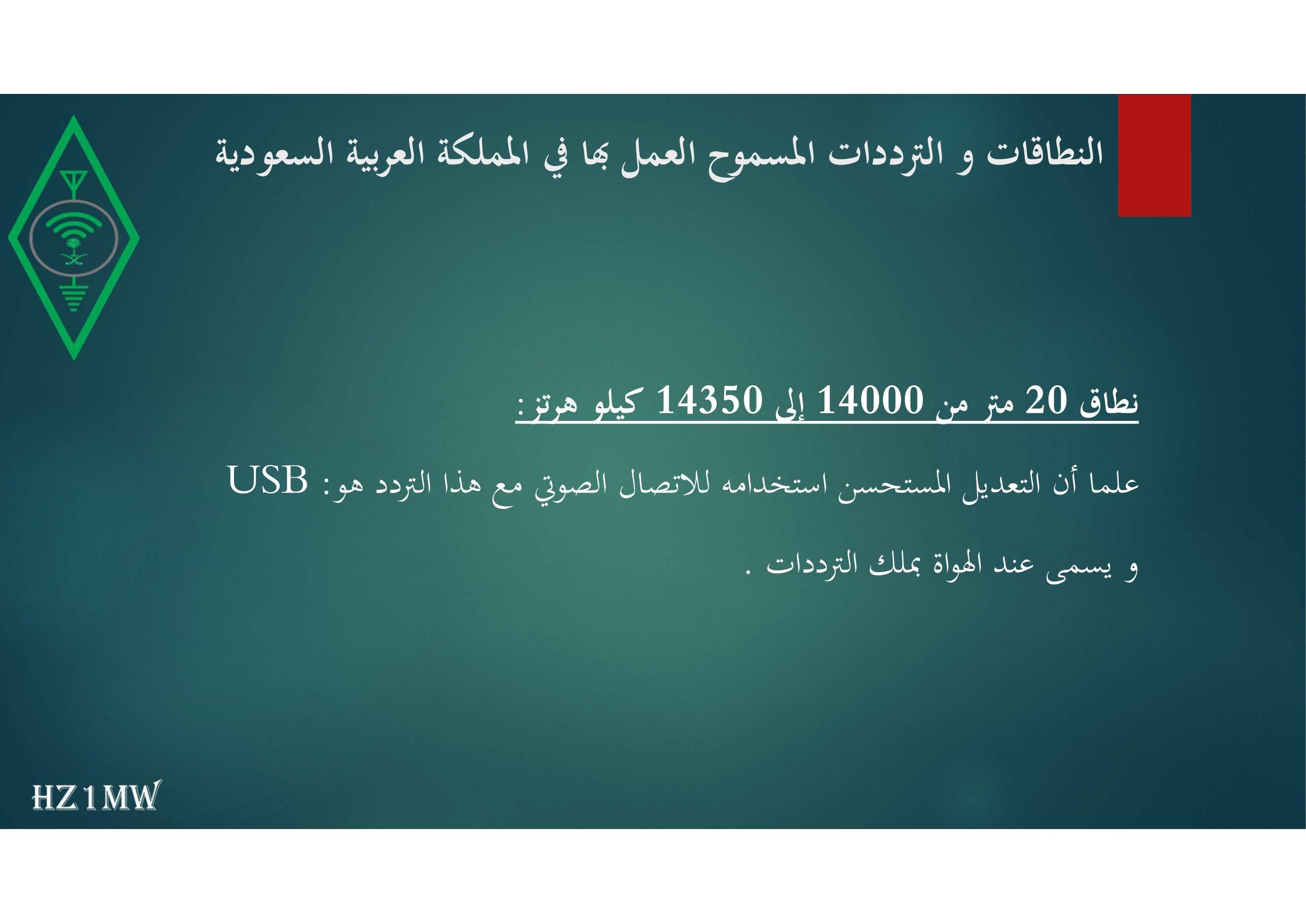

النطاقات و الترددات المسموح العمل بها في المملكة العربية السعودية نطاق 20 متر من 14000 إلى 14350 كيلو هرتز: علما أن التعديل المستحسن استخدامه للاتصال الصوتي مع هذا التردد هو: USB و يسمى عند الهواة بملك الترددات .

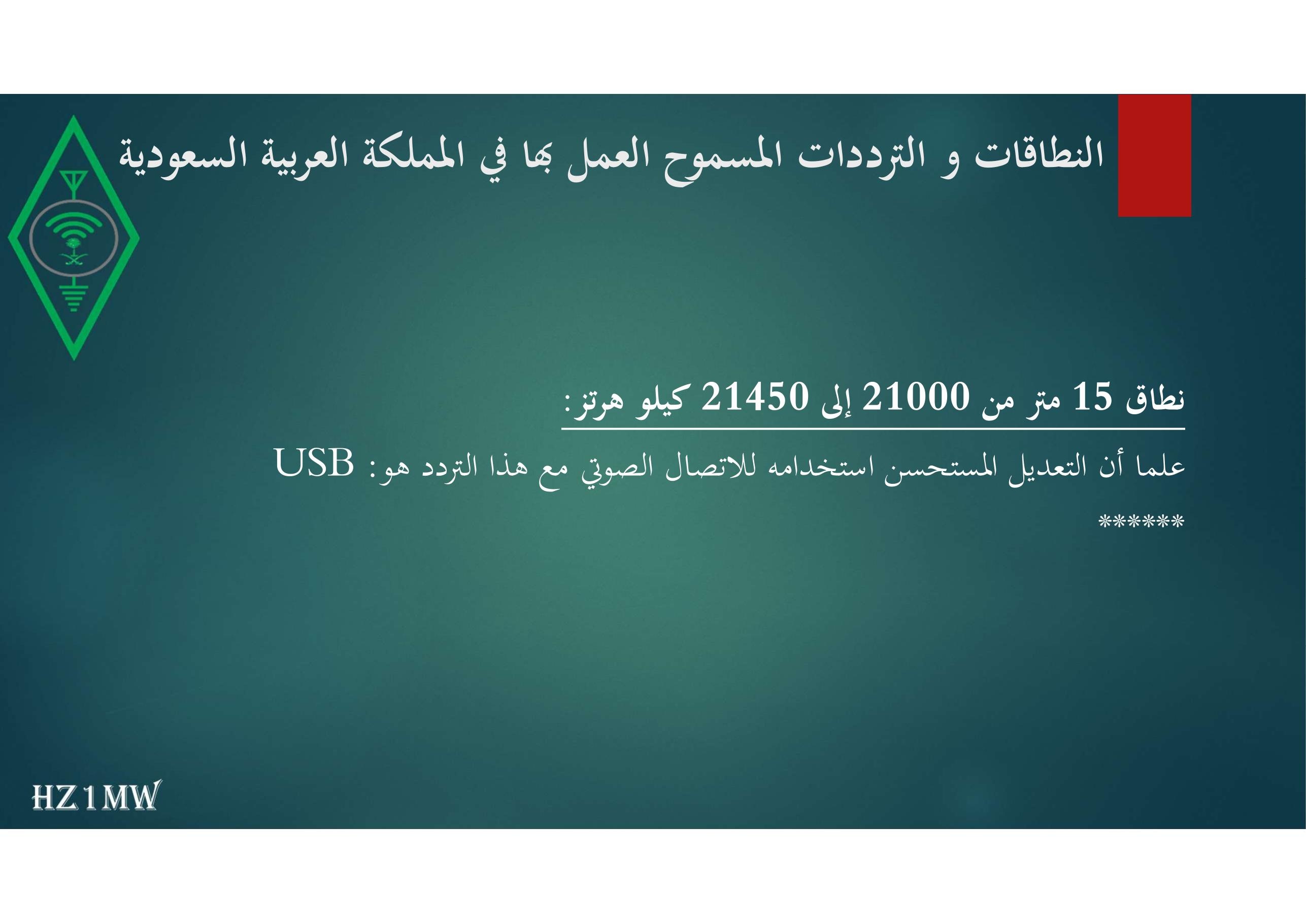

النطاقات و الترددات المسموح العمل بها في المملكة العربية السعودية نطاق 17 متر من 18068 إلى 18168كيلو هرتز: علما أن التعديل المستحسن استخدامه للاتصال الصوتي مع هذا التردد هو: USB ****

النطاقات و الترددات المسموح العمل بها في المملكة العربية السعودية نطاق 15 متر من 21000 إلى 21450 كيلو هرتز: علما أن التعديل المستحسن استخدامه للاتصال الصوتي مع هذا التردد هو: USB ******

النطاقات و الترددات المسموح العمل بها في المملكة العربية السعودية نطاق 12 متر من 24890 إلى 24990 كيلو هرتز: علما أن التعديل المستحسن استخدامه للاتصال الصوتي مع هذا التردد هو: USB

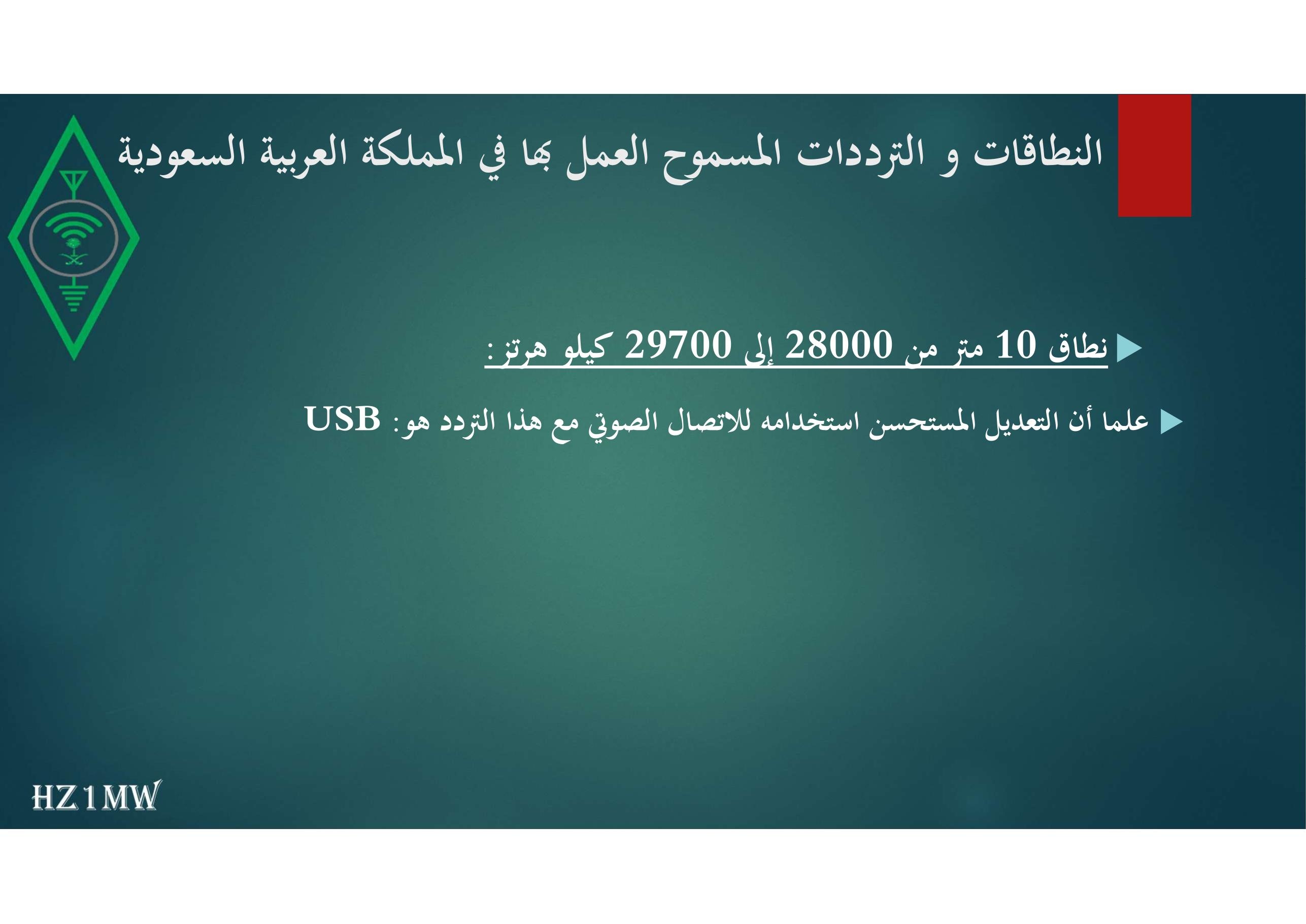

النطاقات و الترددات المسموح العمل بها في المملكة العربية السعودية نطاق 10 متر من 28000 إلى 29700 كيلو هرتز: علما أن التعديل المستحسن استخدامه للاتصال الصوتي مع هذا التردد هو: USB

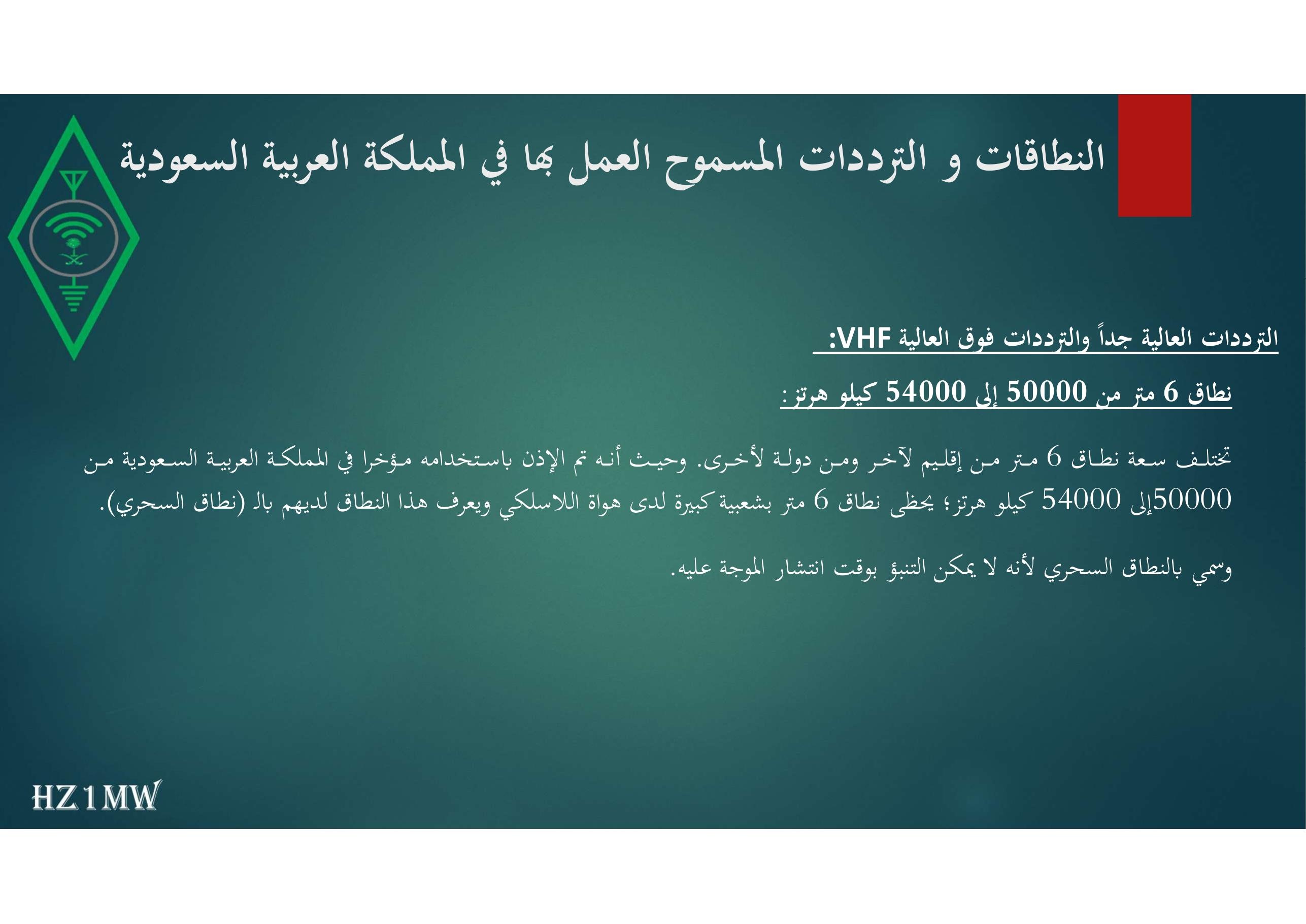

النطاقات و الترددات المسموح العمل بها في المملكة العربية السعودية الترددات العالية جداً والترددات فوق العالية :VHF نطاق 6 متر من 50000 إلى 54000 كيلو هرتز: تختلف سعة نطاق 6 متر من إقليم لآخر ومن دولة لأخرى. وحيث أنه تم الإذن باستخدامه مؤخرا في المملكة العربية السعودية من 50000إلى 54000 كيلو هرتز؛ يحظى نطاق 6 متر بشعبية كبيرة لدى هواة اللاسلكي ويعرف هذا النطاق لديهم بالـ (نطاق السحري). وسمي بالنطاق السحري لأنه لا يمكن التنبؤ بوقت انتشار الموجة عليه.

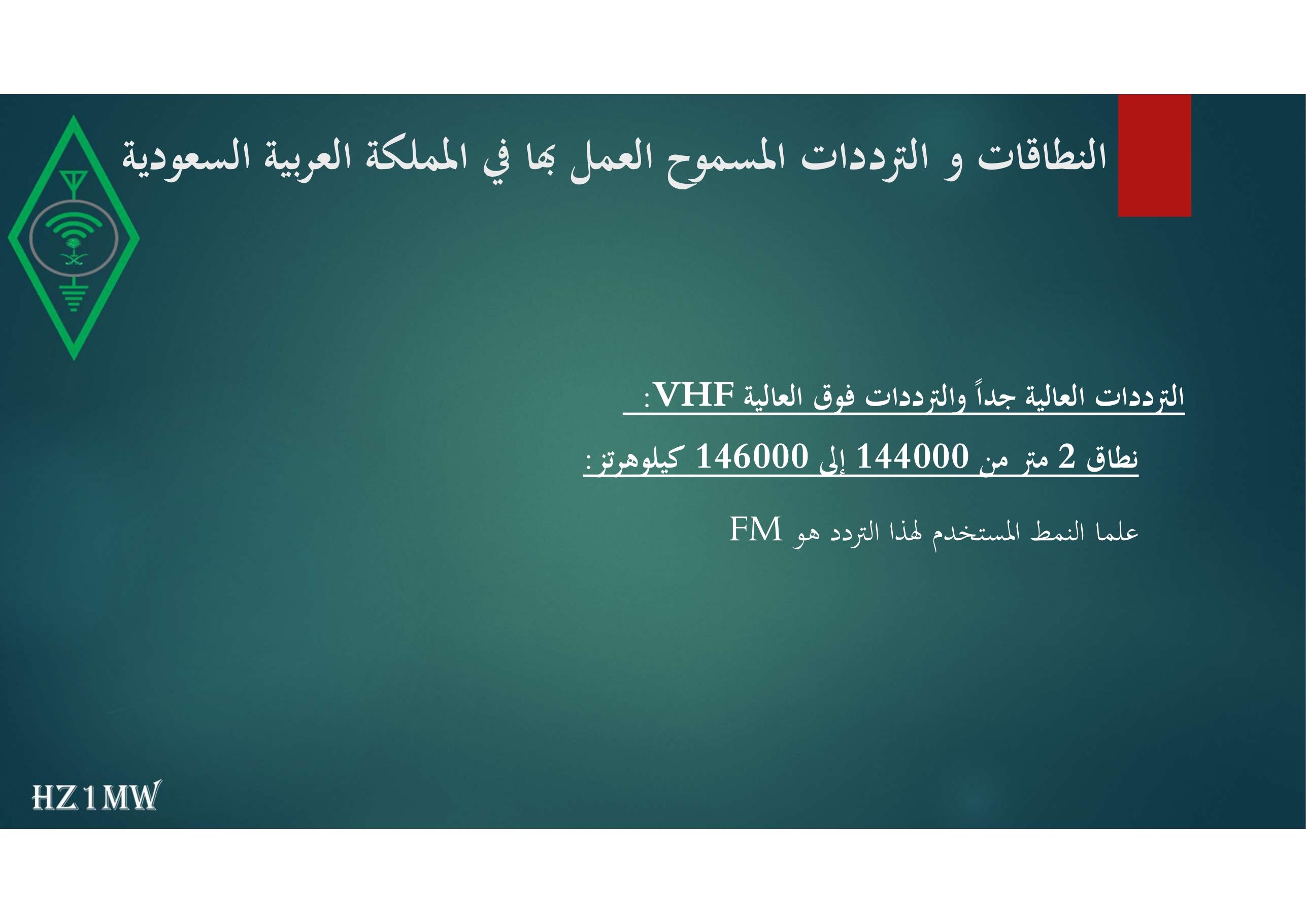

النطاقات و الترددات المسموح العمل بها في المملكة العربية السعودية الترددات العالية جداً والترددات فوق العالية :VHF نطاق 2 متر من 144000 إلى 146000 كيلوهرتز: علما النمط المستخدم لهذا التردد هو FM

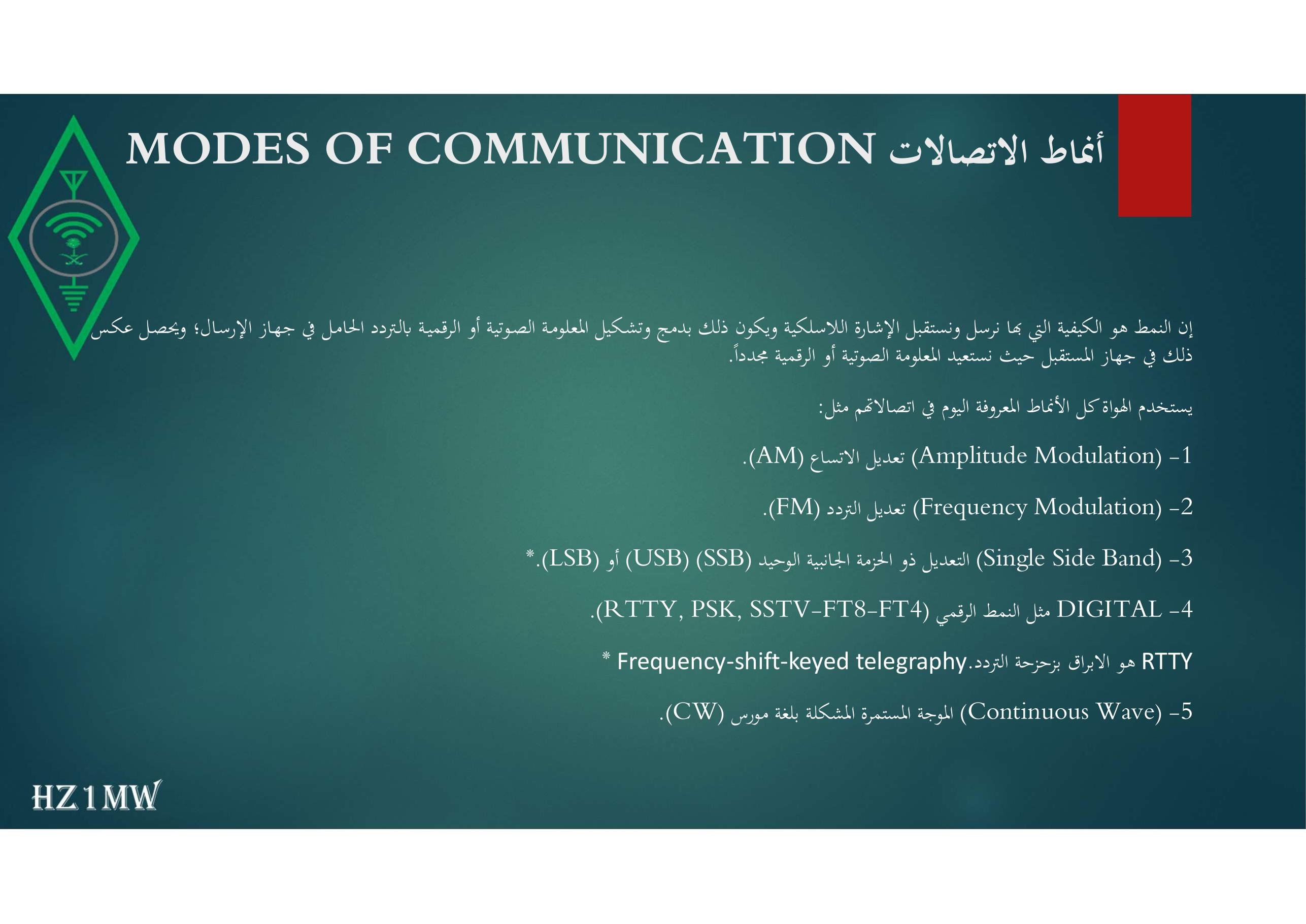

أنماط الاتصالات MODES OF COMMUNICATION إن النمط هو الكيفية التي بها نرسل ونستقبل الإشارة اللاسلكية ويكون ذلك بدمج وتشكيل المعلومة الصوتية أو الرقمية بالتردد الحامل في جهاز الإرسال؛ ويحصل عكس ذلك في جهاز المستقبل حيث نستعيد المعلومة الصوتية أو الرقمية مجدداً. يستخدم الهواة كل الأنماط المعروفة اليوم في اتصالاتهم مثل: (Amplitude Modulation) -1 تعديل الاتساع (AM). (Frequency Modulation) -2 تعديل التردد (FM). (Single Side Band) -3 التعديل ذو الحزمة الجانبية الوحيد (SSB) (USB) أو (LSB).* DIGITAL -4 مثل النمط الرقمي RTTY, PSK, SSTV-FT8-FT4)). RTTYهو الابراق بزحزحة التردد. Frequency-shift-keyed telegraphy* (Continuous Wave) -5 الموجة المستمرة المشكلة بلغة مورس (CW).

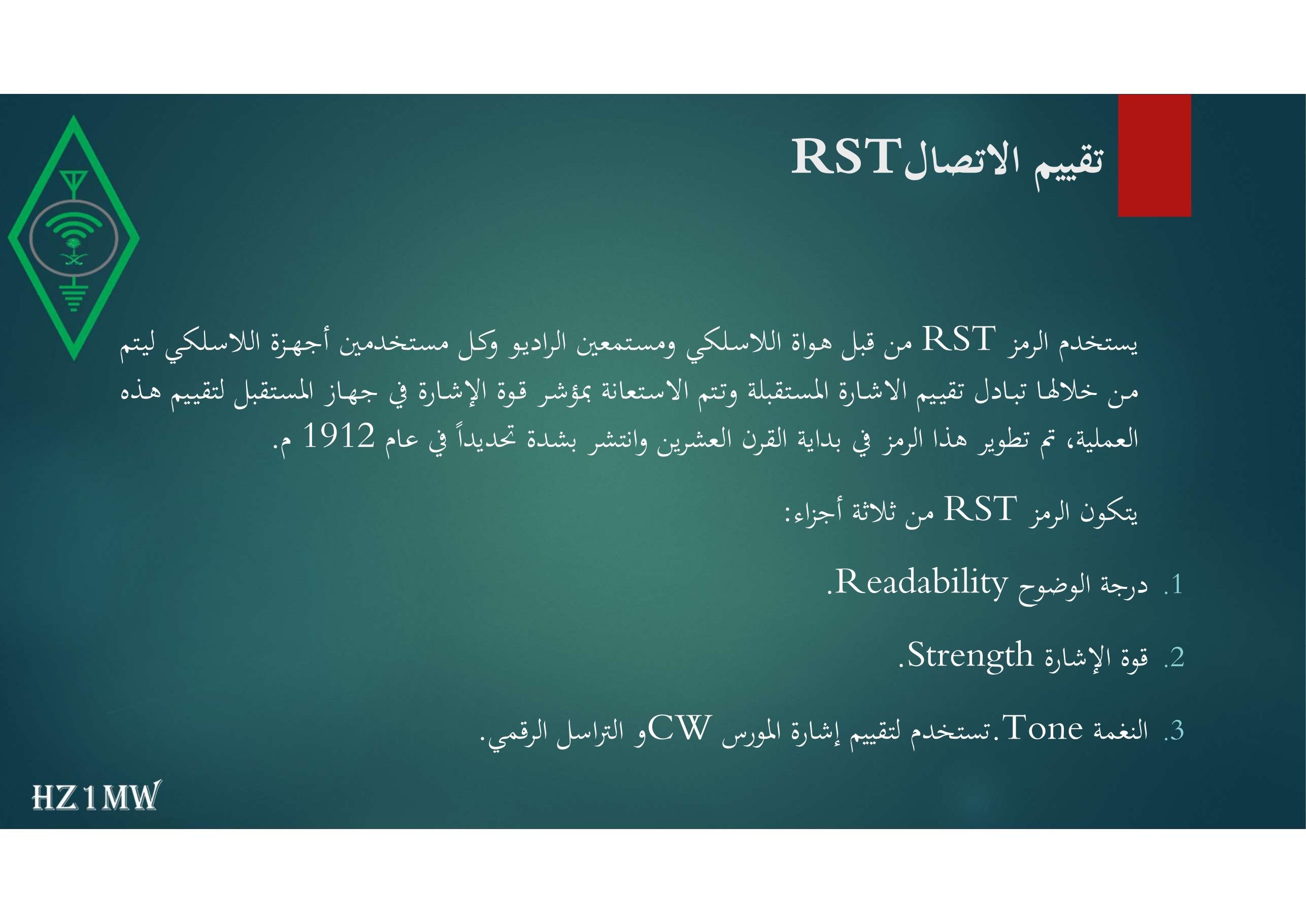

تقييم الاتصال RST يستخدم الرمز RST من قبل هواة اللاسلكي ومستمعين الراديو وكل مستخدمين أجهـزة اللاسلكي ليتم من خلالها تبادل تقييم الاشارة المستقبلة وتتم الاستعانة بمؤشر قوة الإشارة في جهاز المستقبل لتقييم هذه العملية، تم تطوير هذا الرمز في بداية القرن العشرين وانتشر بشدة تحديداً في عام 1912 م. يتكون الرمز RST من ثلاثة أجزاء: درجة الوضوح Readability. قوة الإشارة Strength. النغمة Tone.تستخدم لتقييم إشارة المورسCW و التراسل الرقمي.

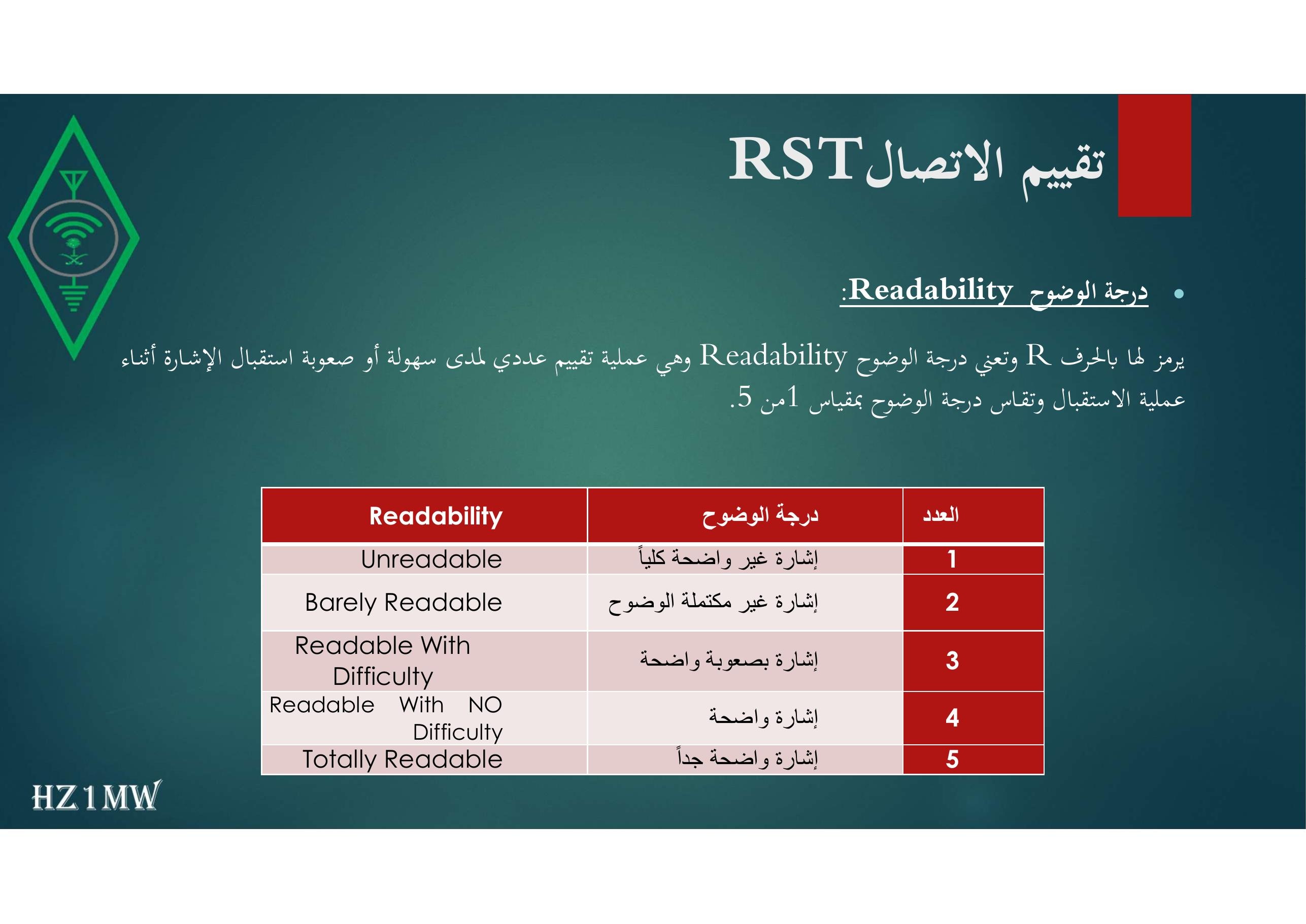

تقييم الاتصال RST درجة الوضوح Readability : يرمز لها بالحرف R وتعني درجة الوضوح Readability وهي عملية تقييم عددي لمدى سهولة أو صعوبة استقبال الإشارة أثناء عملية الاستقبال وتقـاس درجة الوضوح بمقياس 1من 5.

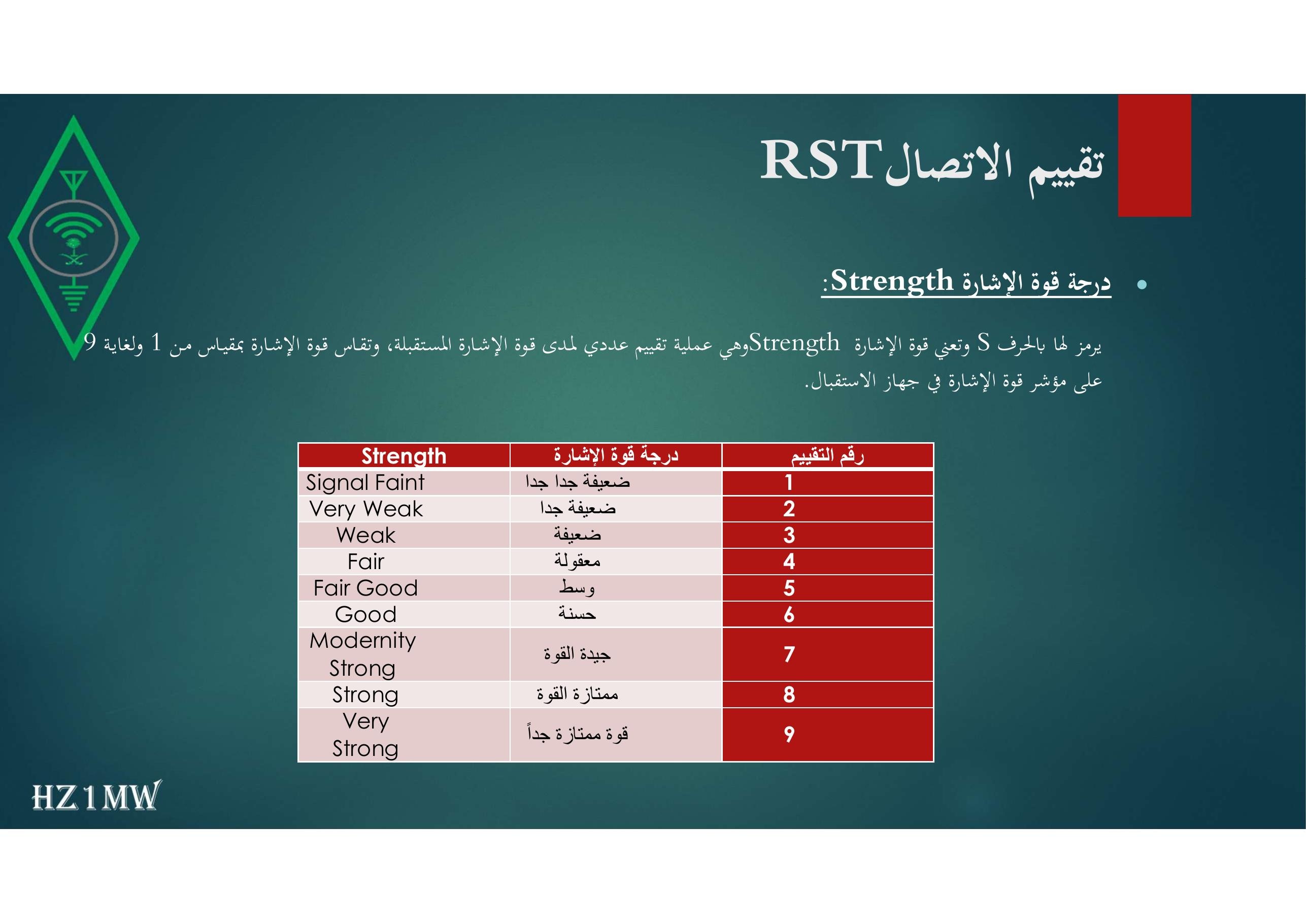

تقييم الاتصال RST درجة قوة الإشارة Strength: يرمز لها بالحرف S وتعني قوة الإشارة Strength وهي عملية تقييم عددي لمدى قوة الإشارة المستقبلة، وتقاس قوة الإشارة بمقياس من 1 ولغاية 9 على مؤشر قوة الإشارة في جهاز الاستقبال.

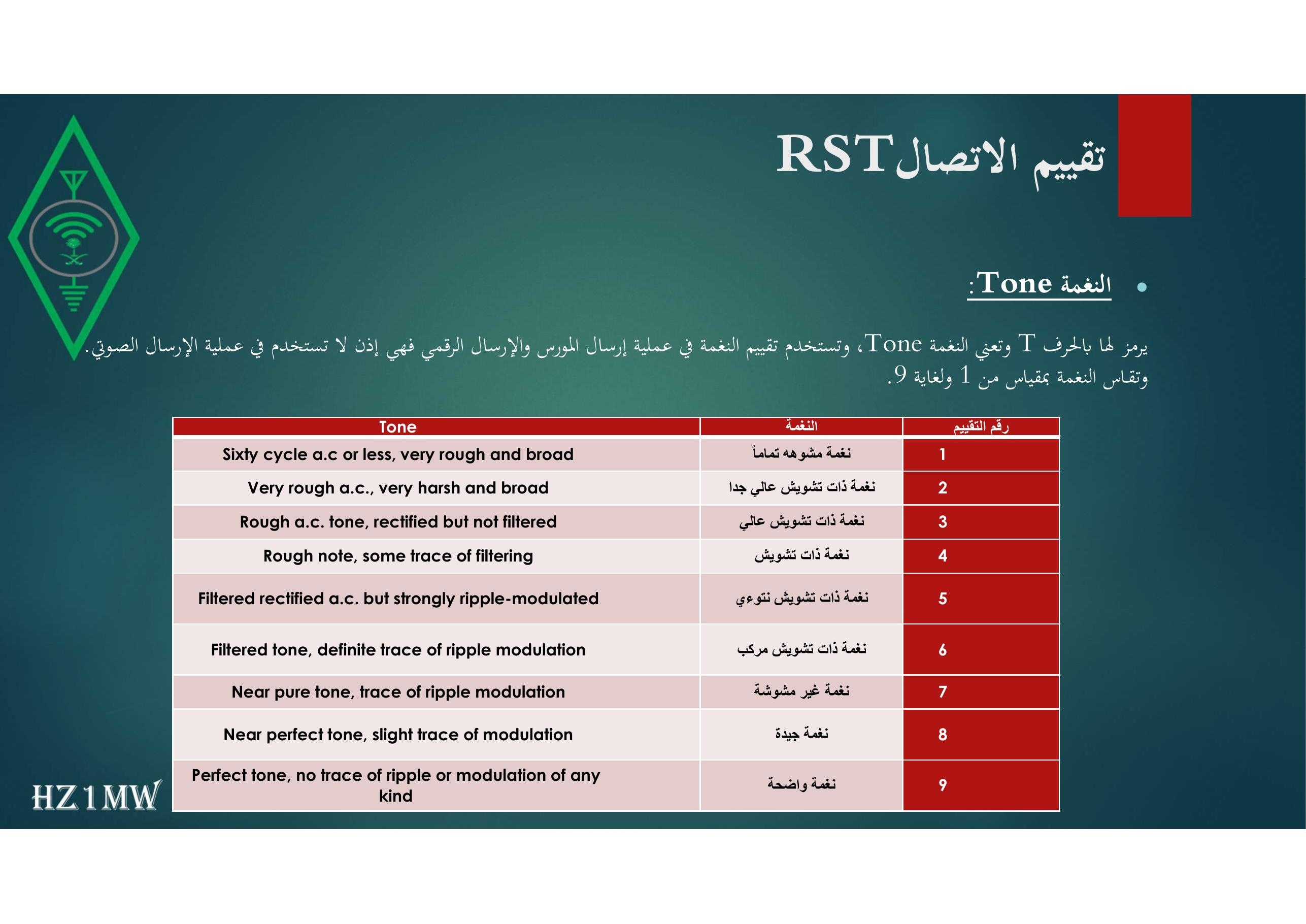

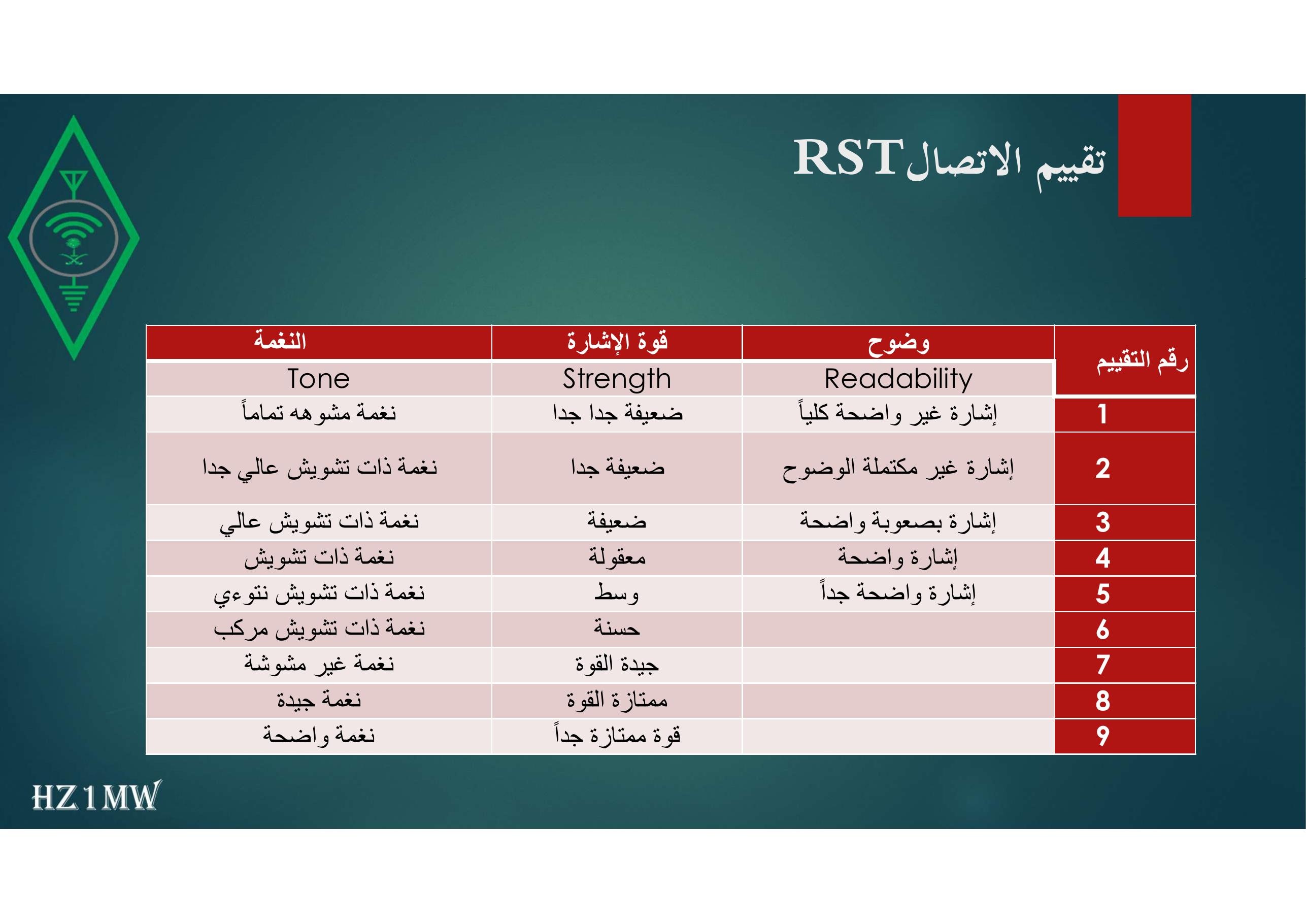

تقييم الاتصال RST النغمة Tone: يرمز لها بالحرف T وتعني النغمة Tone، وتستخدم تقييم النغمة في عملية إرسال المورس والإرسال الرقمي فهي إذن لا تستخدم في عملية الإرسال الصوتي. وتقـاس النغمة بمقياس من 1 ولغاية 9.

تقييم الاتصال RST

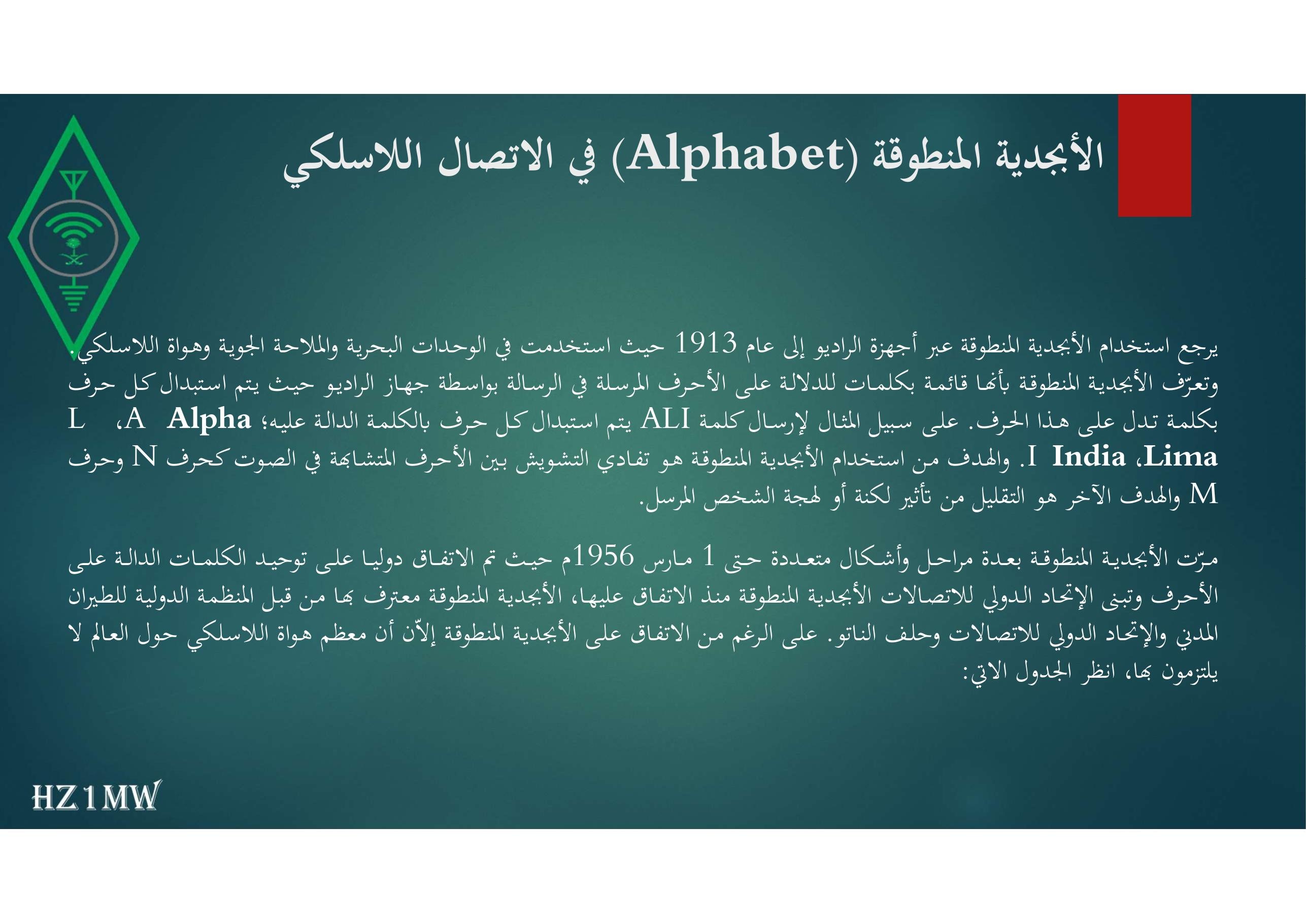

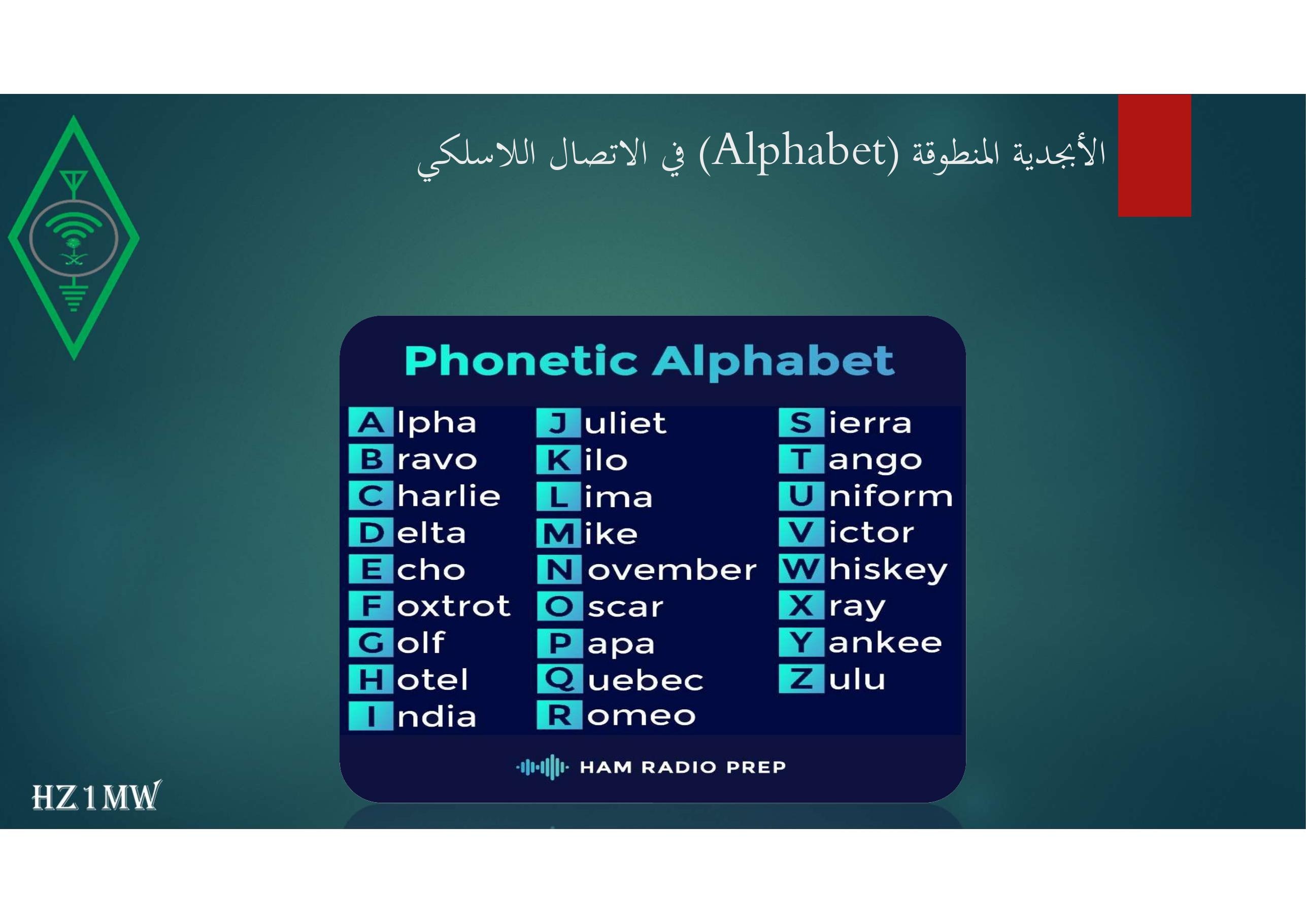

الأبجدية المنطوقة (Alphabet) في الاتصال اللاسلكي يرجع استخدام الأبجدية المنطوقة عبر أجهزة الراديو إلى عام 1913 حيث استخدمت في الوحدات البحرية والملاحة الجوية وهواة اللاسلكي. وتعرّف الأبجدية المنطوقة بأنها قائمة بكلمات للدلالة على الأحرف المرسلة في الرسالة بواسطة جهاز الراديو حيث يتم استبدال كل حرف بكلمة تدل على هذا الحرف. على سبيل المثال لإرسال كلمة ALI يتم استبدال كل حرف بالكلمة الدالة عليه؛ A Alpha، L Lima، I India. والهدف من استخدام الأبجدية المنطوقة هو تفادي التشويش بين الأحرف المتشابهة في الصوت كحرف N وحرف M والهدف الآخر هو التقليل من تأثير لكنة أو لهجة الشخص المرسل. مرّت الأبجدية المنطوقة بعدة مراحل وأشكال متعددة حتى 1 مارس 1956م حيث تم الاتفاق دوليا على توحيد الكلمات الدالة على الأحرف وتبنى الإتحاد الدولي للاتصالات الأبجدية المنطوقة منذ الاتفاق عليها، الأبجدية المنطوقة معترف بها من قبل المنظمة الدولية للطيران المدني والإتحـاد الدولي للاتصالات وحلف الناتو. على الرغم من الاتفاق على الأبجدية المنطوقة إلاّن أن معظم هواة اللاسلكي حول العالم لا يلتزمون بها، انظر الجدول الاتي:

الأبجدية المنطوقة (Alphabet) في الاتصال اللاسلكي

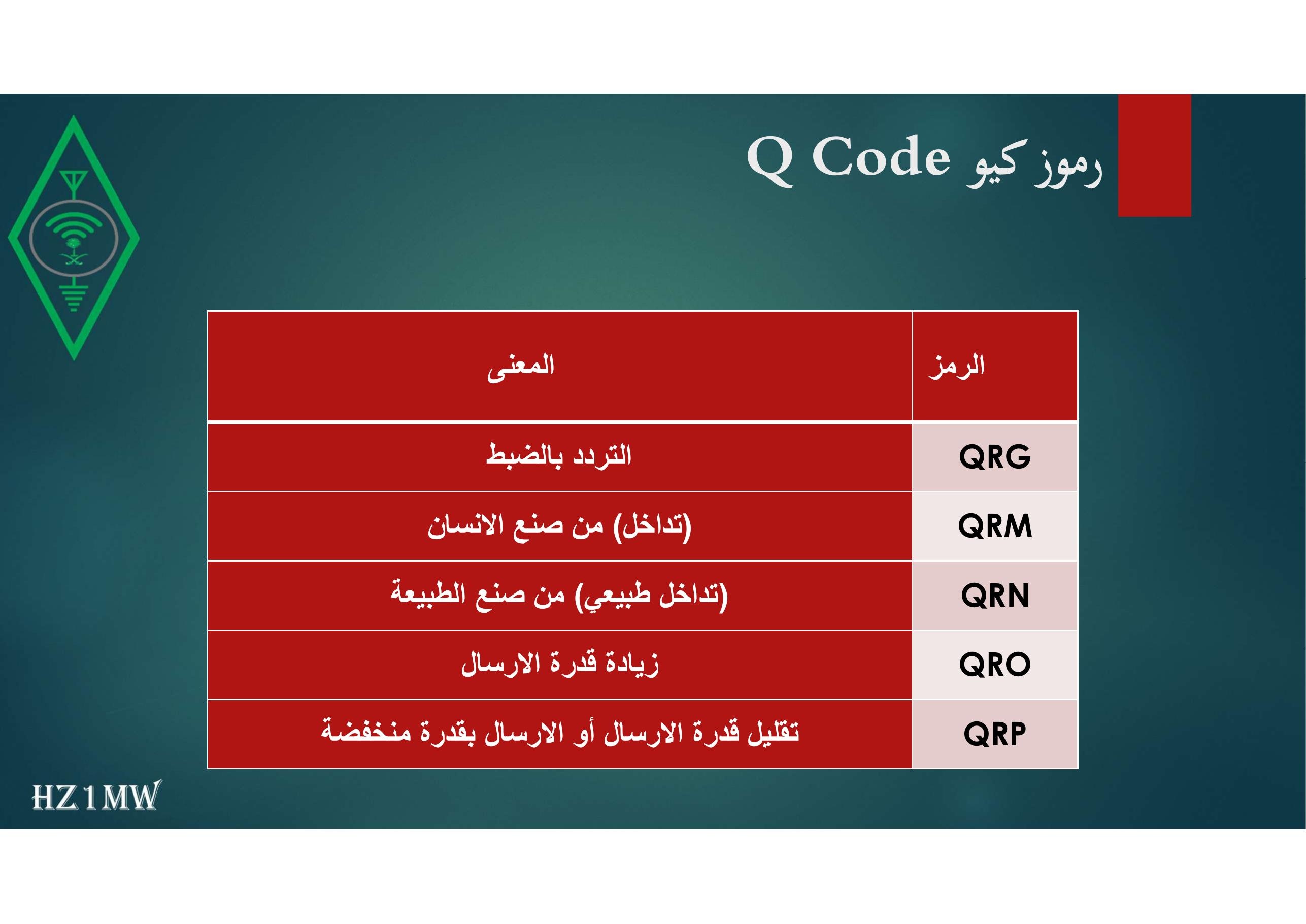

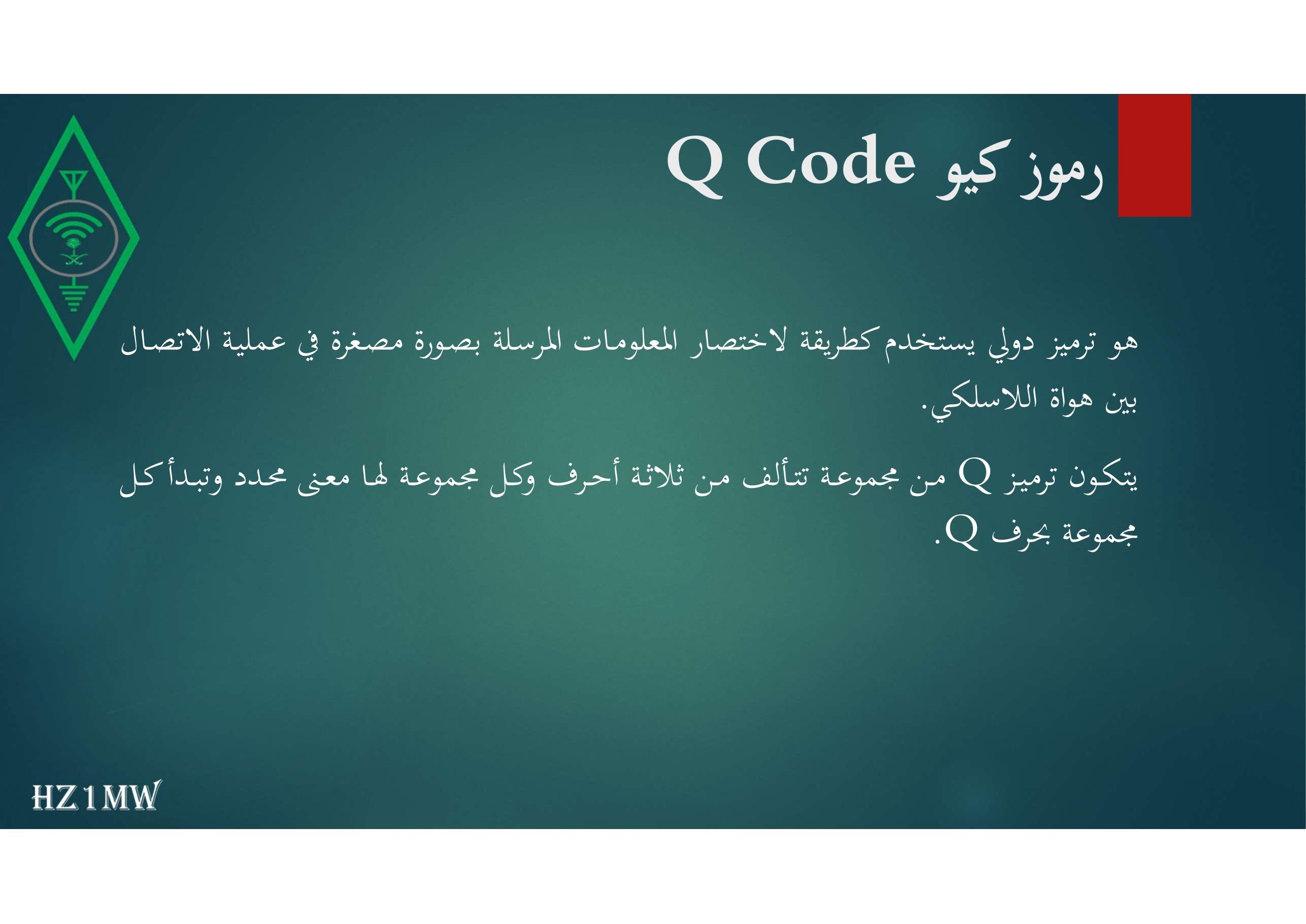

رموز كيو Q Code هو ترميز دولي يستخدم كطريقة لاختصار المعلومات المرسلة بصورة مصغرة في عملية الاتصال بين هواة اللاسلكي. يتكون ترميز Q من مجموعة تتألف من ثلاثة أحرف وكل مجموعة لها معنى محدد وتبدأ كل مجموعة بحرف Q.

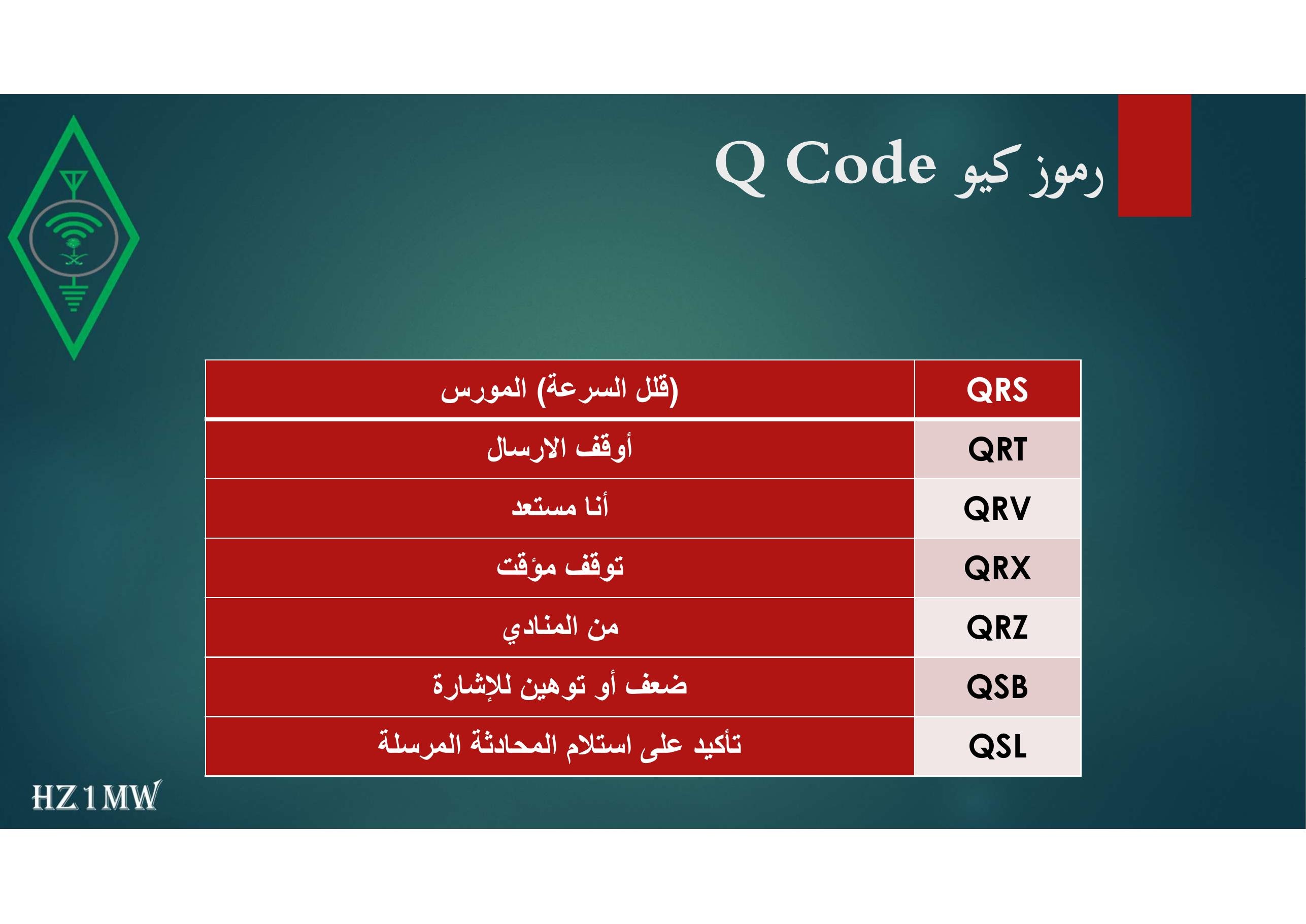

رموز كيو Q Code

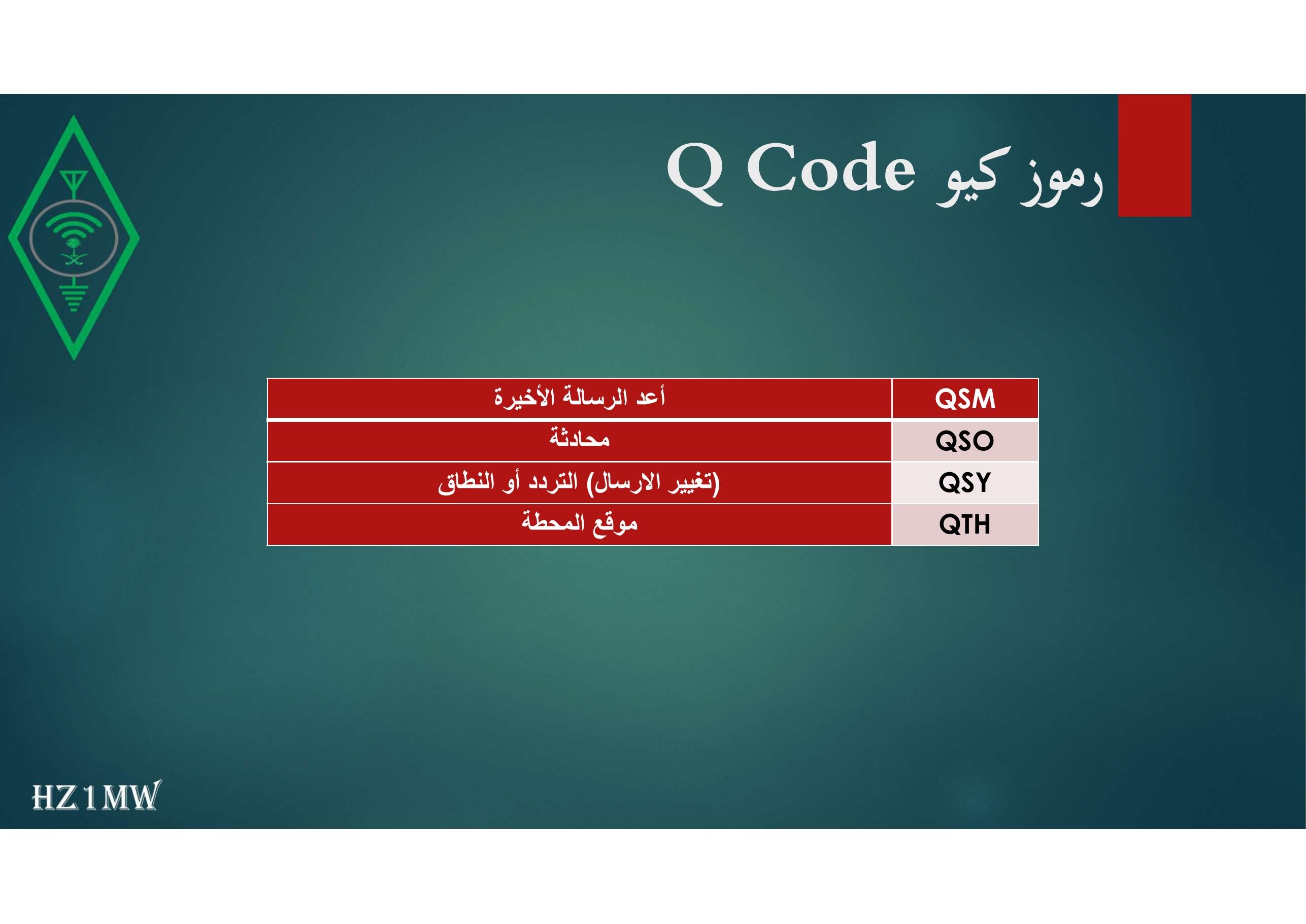

رموز كيو Q Code

رموز كيو Q Code

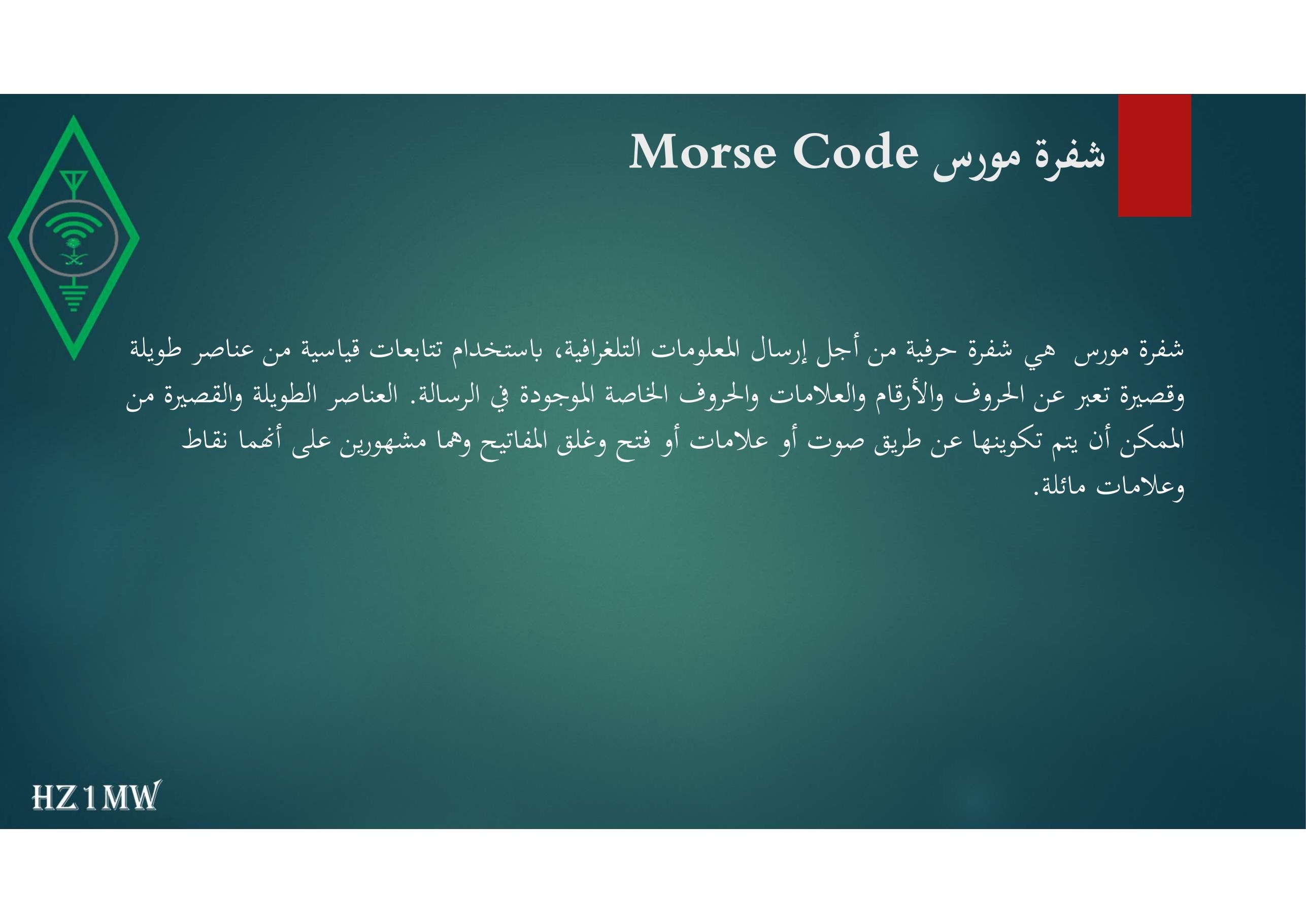

شفرة مورسMorse Code شفرة مورس ‏ هي شفرة حرفية من أجل إرسال المعلومات التلغرافية، باستخدام تتابعات قياسية من عناصر طويلة وقصيرة تعبر عن الحروف والأرقام والعلامات والحروف الخاصة الموجودة في الرسالة. العناصر الطويلة والقصيرة من الممكن أن يتم تكوينها عن طريق صوت أو علامات أو فتح وغلق المفاتيح وهما مشهورين على أنهما نقاط وعلامات مائلة.

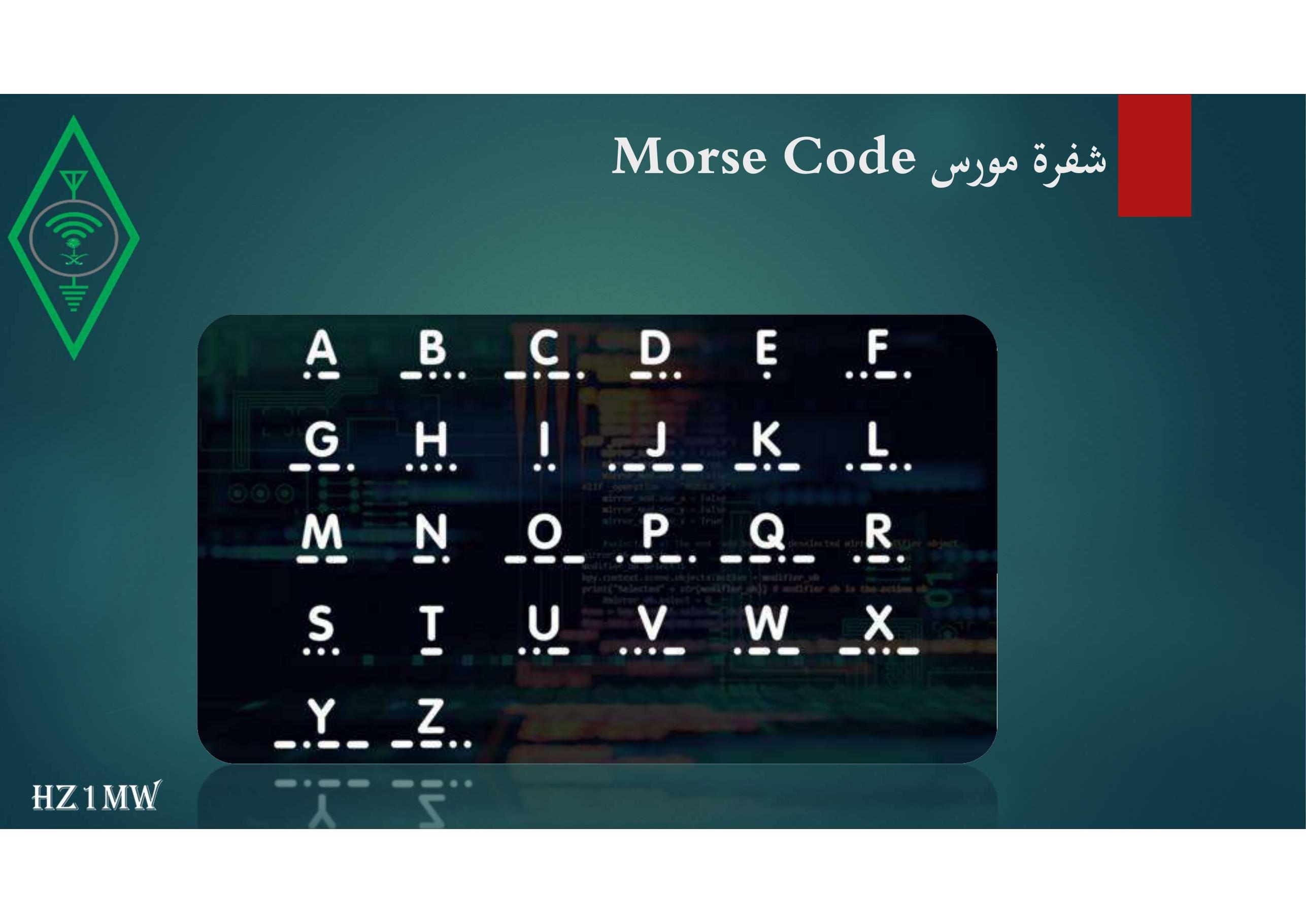

شفرة مورسMorse Code

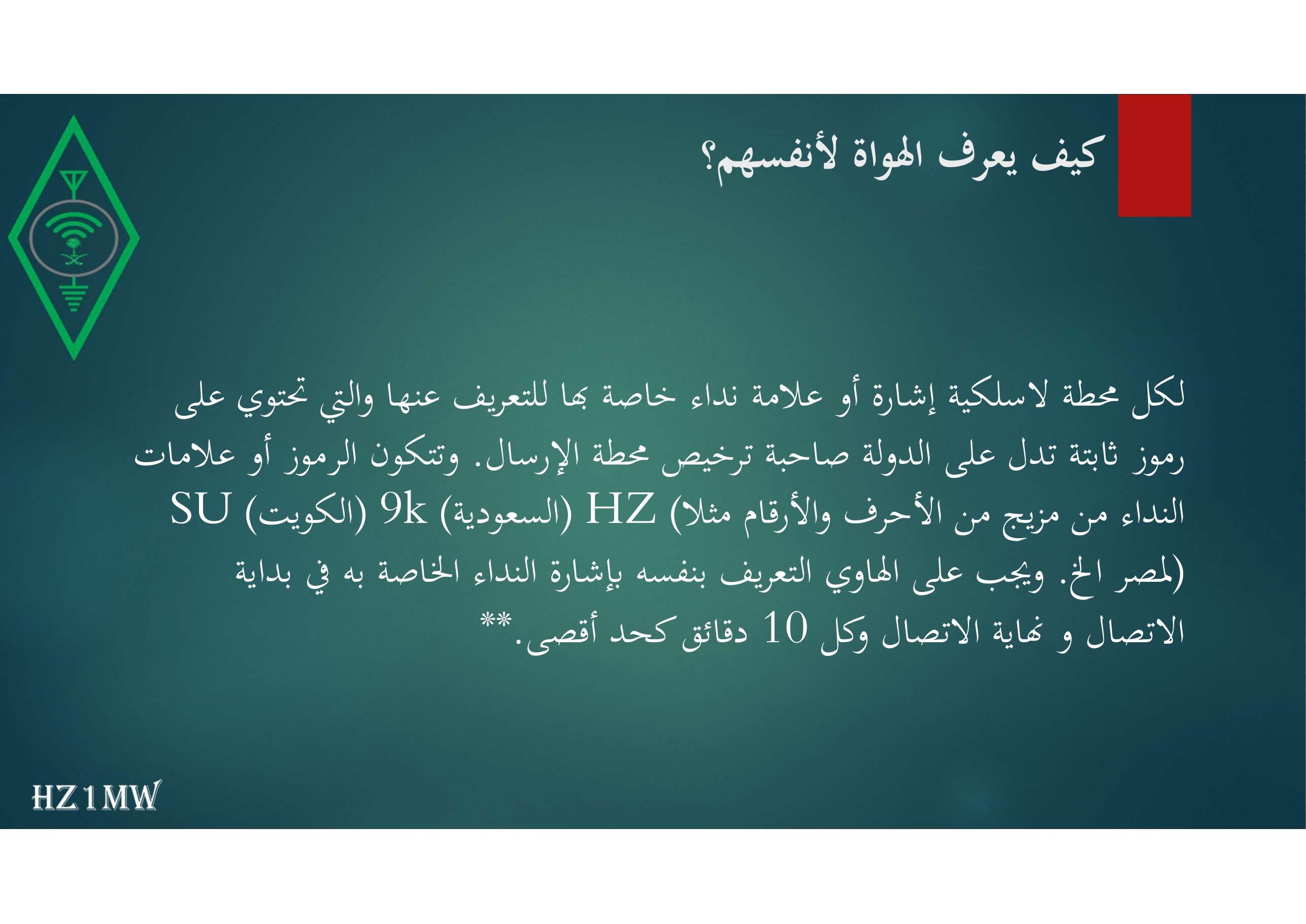

كيف يعرف الهواة لأنفسهم؟ لكل محطة لاسلكية إشارة أو علامة نداء خاصة بها للتعريف عنها والتي تحتوي على رموز ثابتة تدل على الدولة صاحبة ترخيص محطة الإرسال. وتتكون الرموز أو علامات النداء من مزيج من الأحرف والأرقام مثلا) HZ (السعودية) 9k (الكويت) SU (لمصر الخ. ويجب على الهاوي التعريف بنفسه بإشارة النداء الخاصة به في بداية الاتصال و نهاية الاتصال وكل 10 دقائق كحد أقصى.**

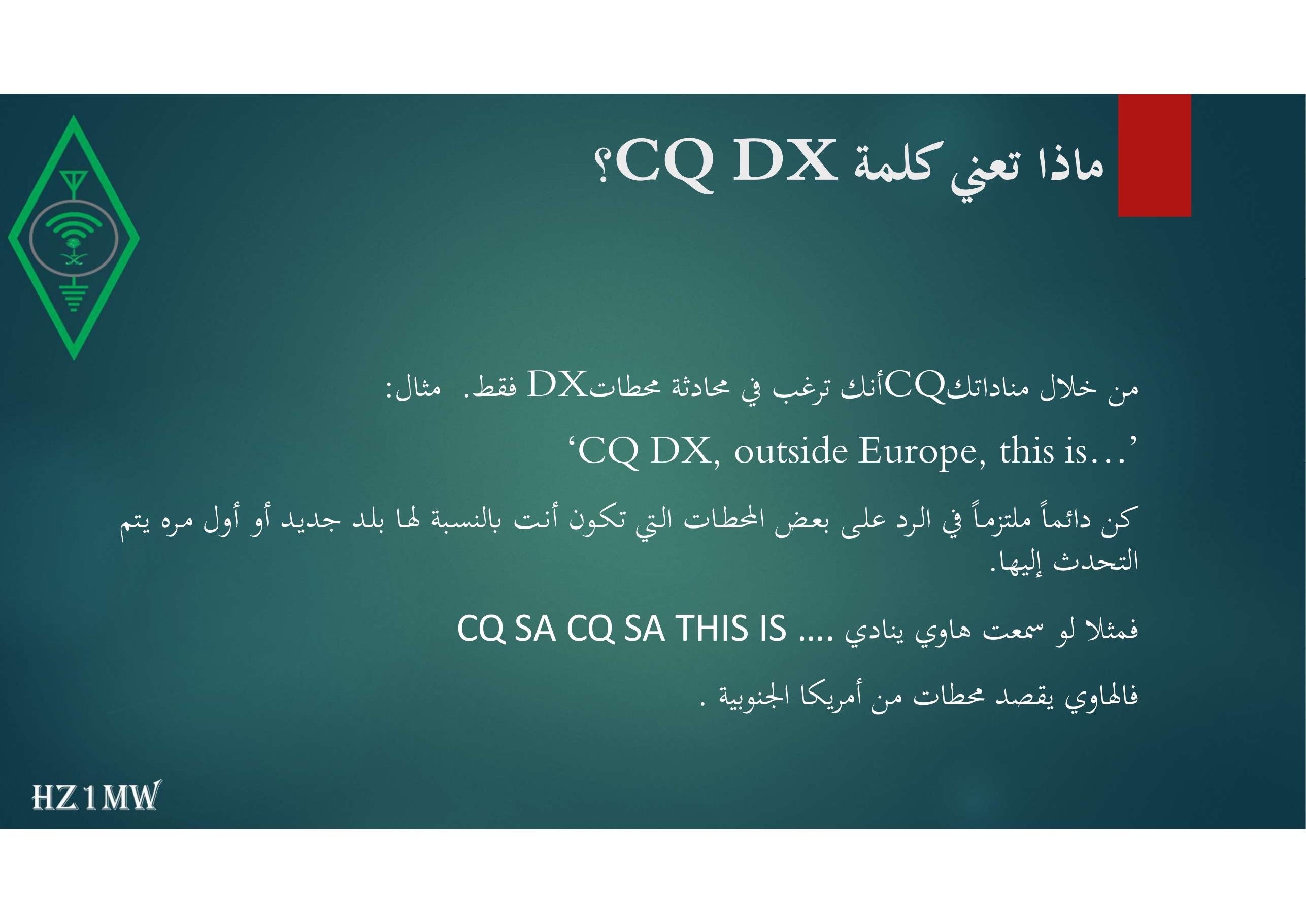

ماذا تعني كلمة CQ DX؟ من خلال مناداتكCQأنك ترغب في محادثة محطاتDX فقط. مثال: ‘CQ DX, outside Europe, this is…’ كن دائماً ملتزماً في الرد على بعض المحطات التي تكون أنت بالنسبة لها بلد جديد أو أول مره يتم التحدث إليها. فمثلا لو سمعت هاوي ينادي CQ SA CQ SA THIS IS …. فالهاوي يقصد محطات من أمريكا الجنوبية .

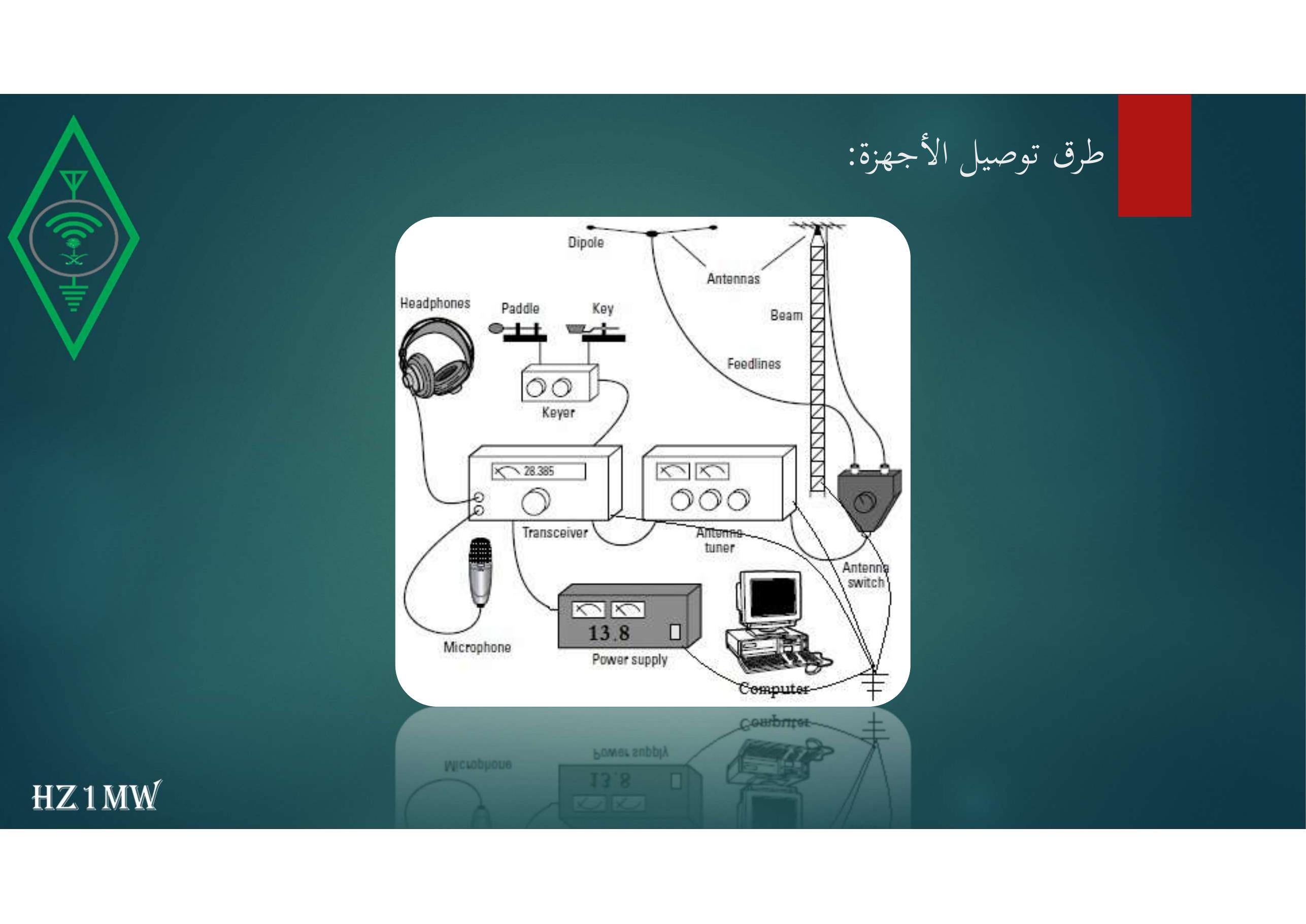

طرق توصيل الأجهزة:

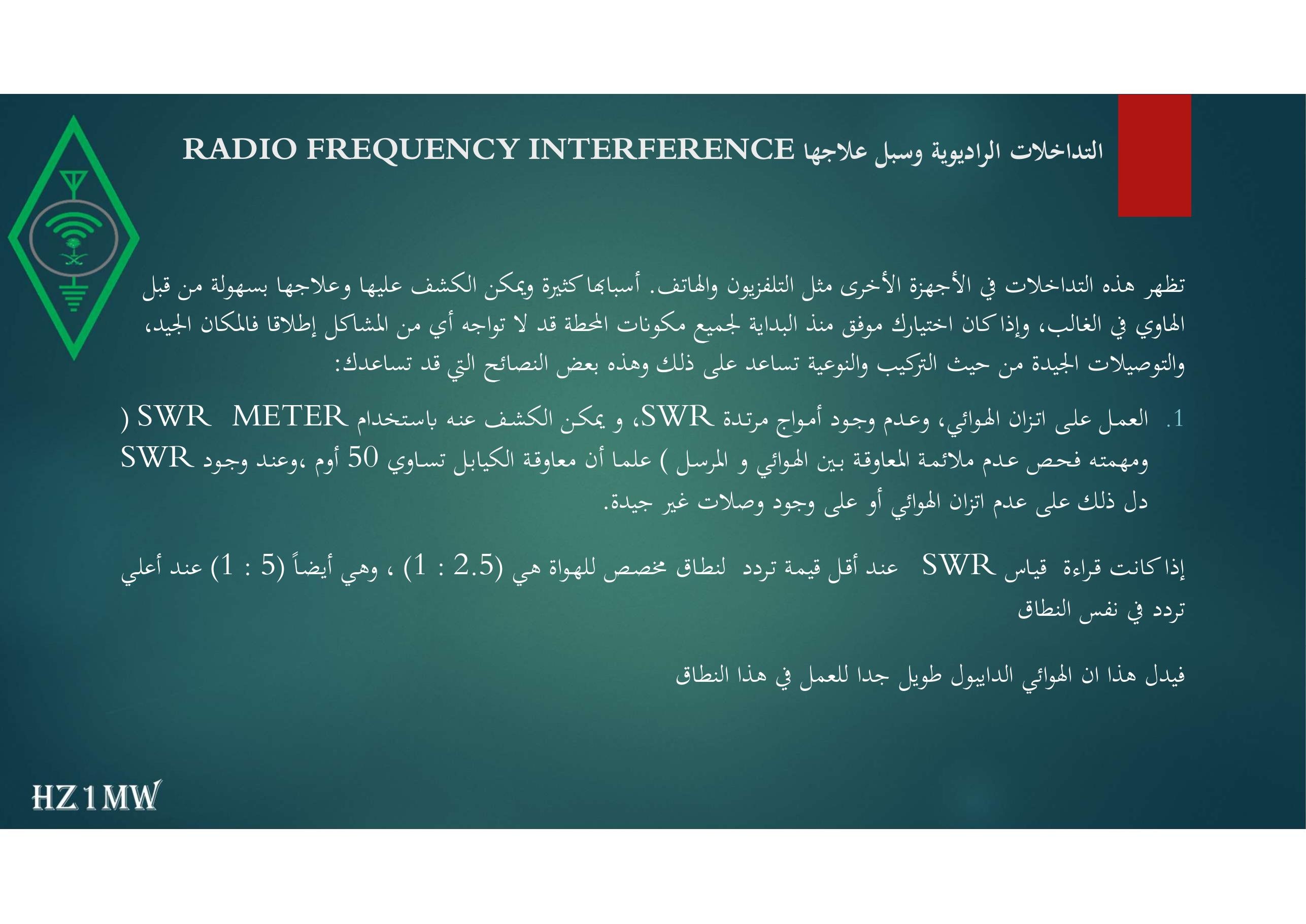

التداخلات الراديوية وسبل علاجها RADIO FREQUENCY INTERFERENCE تظهر هذه التداخلات في الأجهزة الأخرى مثل التلفزيون والهاتف. أسبابها كثيرة ويمكن الكشف عليها وعلاجها بسهولة من قبل الهاوي في الغالب، وإذا كان اختيارك موفق منذ البداية لجميع مكونات المحطة قد لا تواجه أي من المشاكل إطلاقا فالمكان الجيد، والتوصيلات الجيدة من حيث التركيب والنوعية تساعد على ذلك وهذه بعض النصائح التي قد تساعدك: العمل على اتزان الهوائي، وعدم وجود أمواج مرتدة SWR، و يمكن الكشف عنه باستخدام SWR METER ( ومهمته فحص عدم ملائمة المعاوقة بين الهوائي و المرسل ) علما أن معاوقة الكيابل تساوي 50 أوم ،وعند وجود SWR دل ذلك على عدم اتزان الهوائي أو على وجود وصلات غير جيدة. إذا كانت قراءة قياس SWR عند أقل قيمة تردد لنطاق مخصص للهواة هي (2.5 : 1) ، وهي أيضاً (5 : 1) عند أعلي تردد في نفس النطاق فيدل هذا ان الهوائي الدايبول طويل جدا للعمل في هذا النطاق

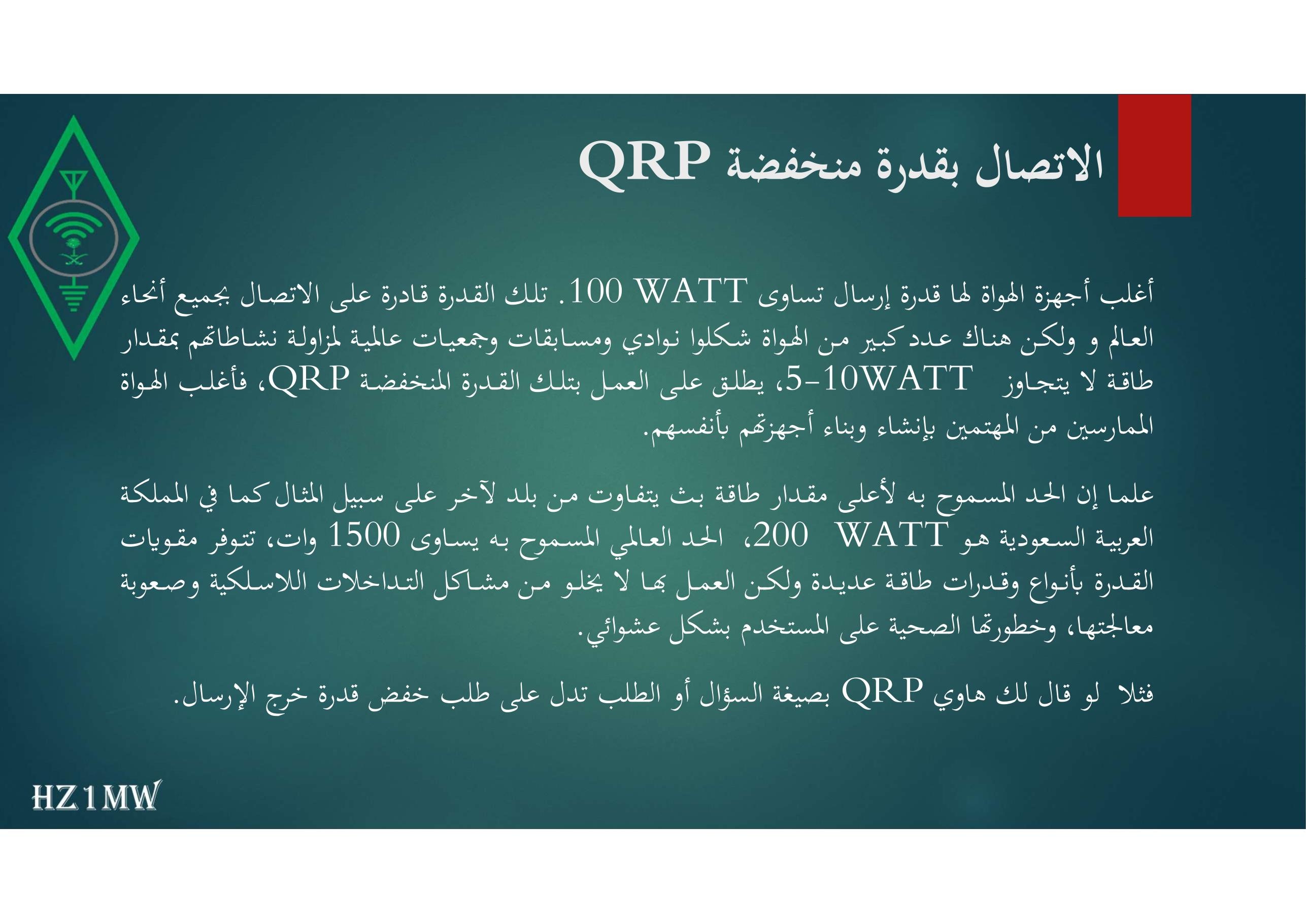

الاتصال بقدرة منخفضة QRP أغلب أجهزة الهواة لها قدرة إرسال تساوى 100 WATT. تلك القدرة قادرة على الاتصال بجميع أنحاء العالم و ولكن هناك عدد كبير من الهواة شكلوا نوادي ومسابقات وجمعيات عالمية لمزاولة نشاطاتهم بمقدار طاقة لا يتجاوز5-10WATT ، يطلق على العمل بتلك القدرة المنخفضة QRP، فأغلب الهواة الممارسين من المهتمين بإنشاء وبناء أجهزتهم بأنفسهم. علما إن الحد المسموح به لأعلى مقدار طاقة بث يتفاوت من بلد لآخر على سبيل المثال كما في المملكة العربية السعودية هو 200 WATT، الحد العالمي المسموح به يساوى 1500 وات، تتوفر مقويات القدرة بأنواع وقدرات طاقة عديدة ولكن العمل بها لا يخلو من مشاكل التداخلات اللاسلكية وصعوبة معالجتها، وخطورتها الصحية على المستخدم بشكل عشوائي. فثلا لو قال لك هاوي QRP بصيغة السؤال أو الطلب تدل على طلب خفض قدرة خرج الإرسال.

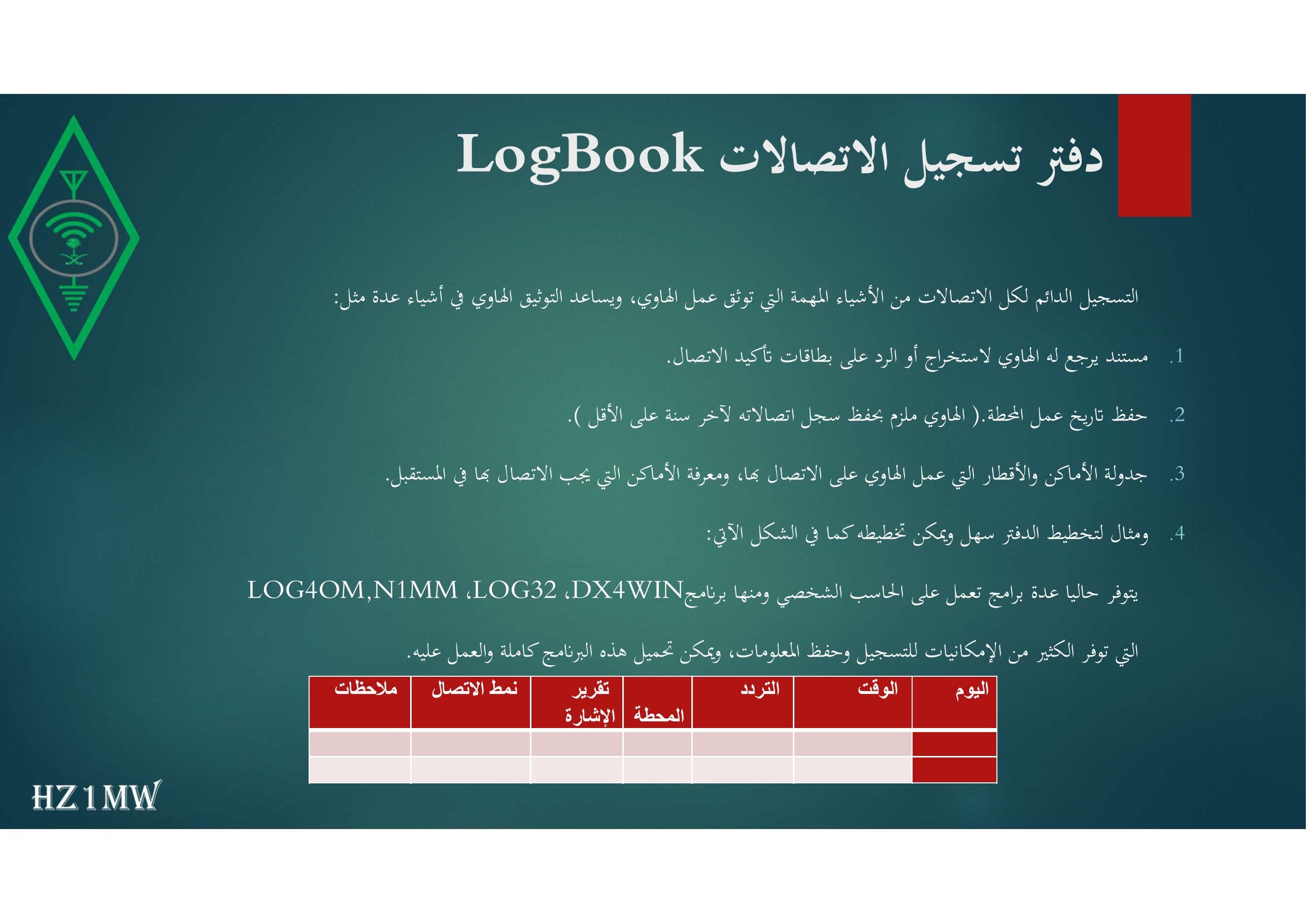

دفتر تسجيل الاتصالات LogBook التسجيل الدائم لكل الاتصالات من الأشياء المهمة التي توثق عمل الهاوي، ويساعد التوثيق الهاوي في أشياء عدة مثل: مستند يرجع له الهاوي لاستخراج أو الرد على بطاقات تأكيد الاتصال. حفظ تاريخ عمل المحطة.( الهاوي ملزم بحفظ سجل اتصالاته لآخر سنة على الأقل ). جدولة الأماكن والأقطار التي عمل الهاوي على الاتصال بها، ومعرفة الأماكن التي يجب الاتصال بها في المستقبل. ومثال لتخطيط الدفتر سهل ويمكن تخطيطه كما في الشكل الآتي: يتوفر حاليا عدة برامج تعمل على الحاسب الشخصي ومنها برنامجDX4WIN، LOG32، LOG4OM,N1MM التي توفر الكثير من الإمكانيات للتسجيل وحفظ المعلومات، ويمكن تحميل هذه البرنامج كاملة والعمل عليه.

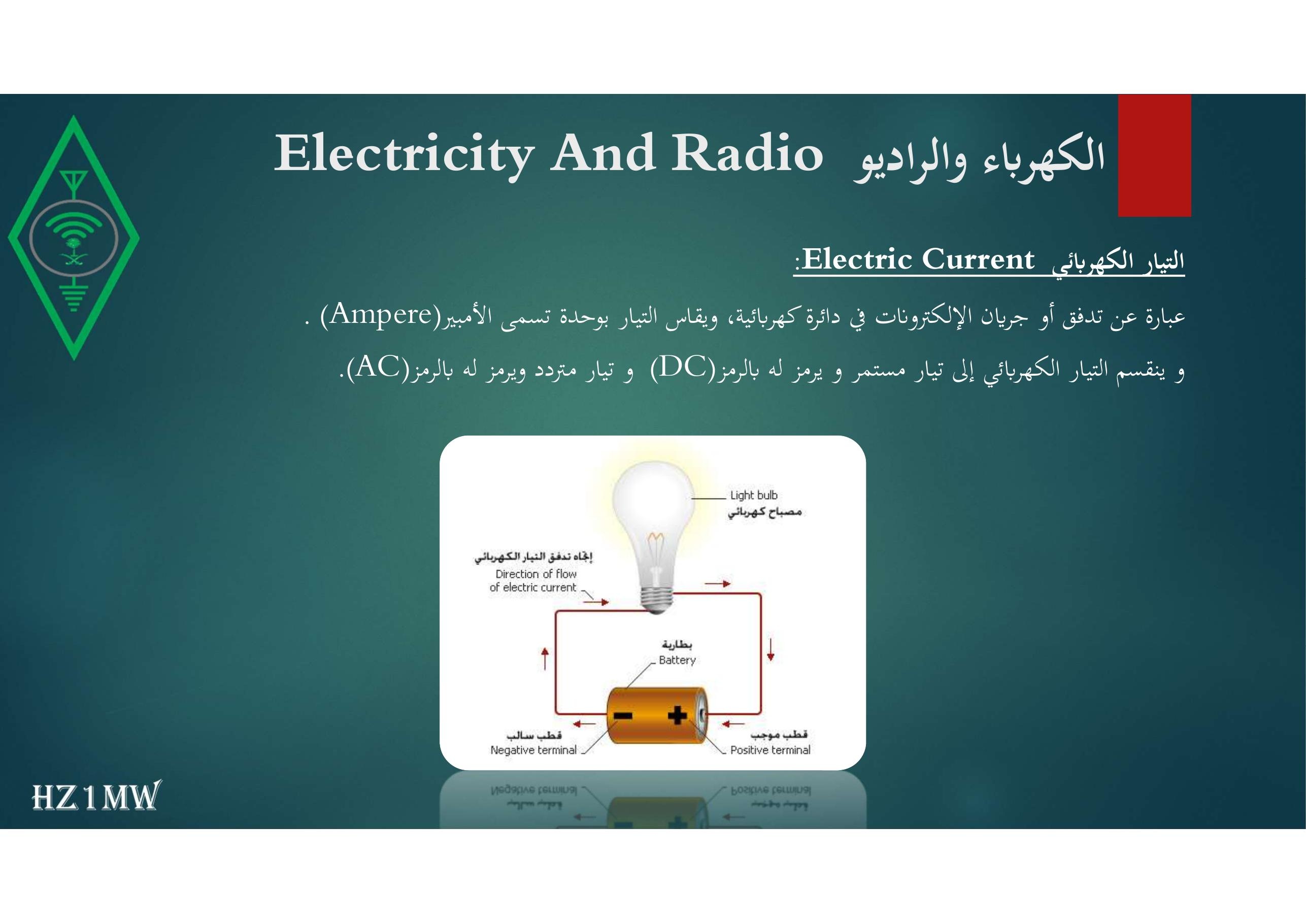

الكهرباء والراديو Electricity And Radio التیار الكهربائي Electric Current : عبارة عن تدفق أو جریان الإلكترونات في دائرة كهربائية، ويقاس التیار بوحدة تسمى الأمبير. (Ampere) و ینقسم التیار الكهربائي إلى تیار مستمر و یرمز له بالرمز (DC) و تیار متردد ویرمز له بالرمز.(AC)

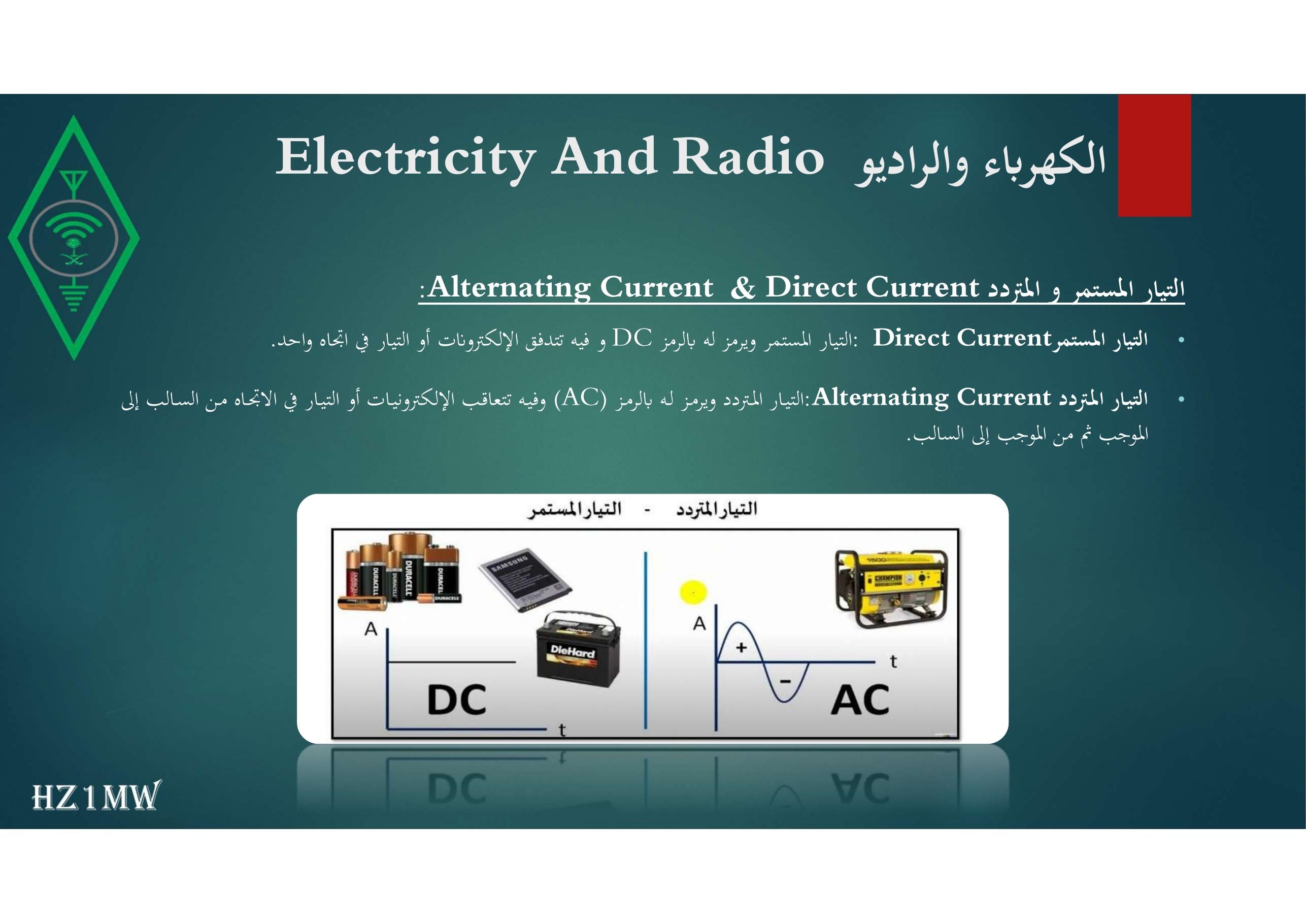

الكهرباء والراديو Electricity And Radio التيار المستمر و المتردد Direct Current & Alternating Current : التیار المستمر Direct Current :التیار المستمر ویرمز له بالرمز DC و فیه تتدفق الإلكترونات أو التیار في اتجاه واحد. التیار المتردد Alternating Current:التیار المتردد ویرمز له بالرمز (AC) وفيه تتعاقب الإلكترونيات أو التیار في الاتجاه من السالب إلى الموجب ثم من الموجب إلى السالب.

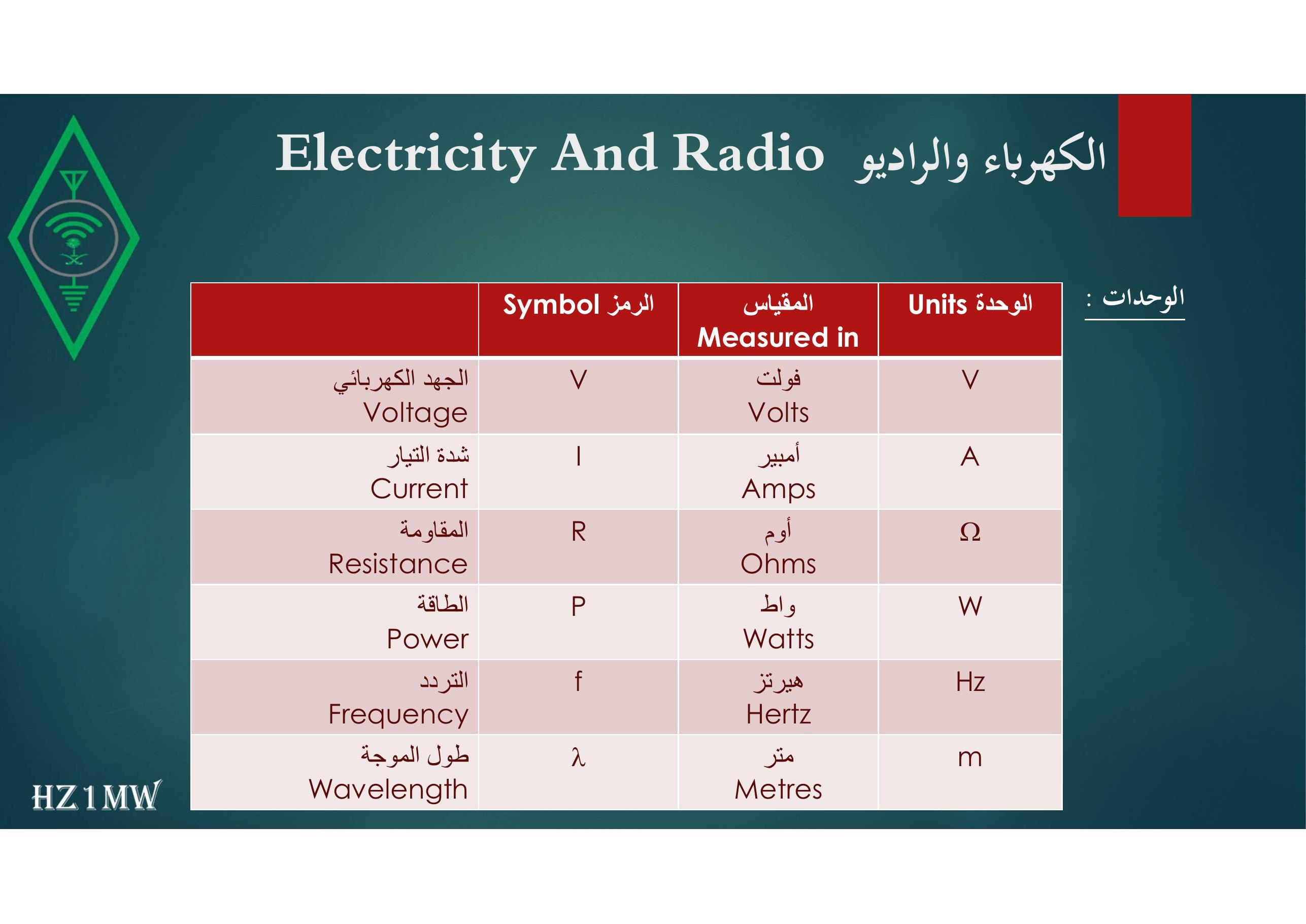

الكهرباء والراديو Electricity And Radio الوحدات :

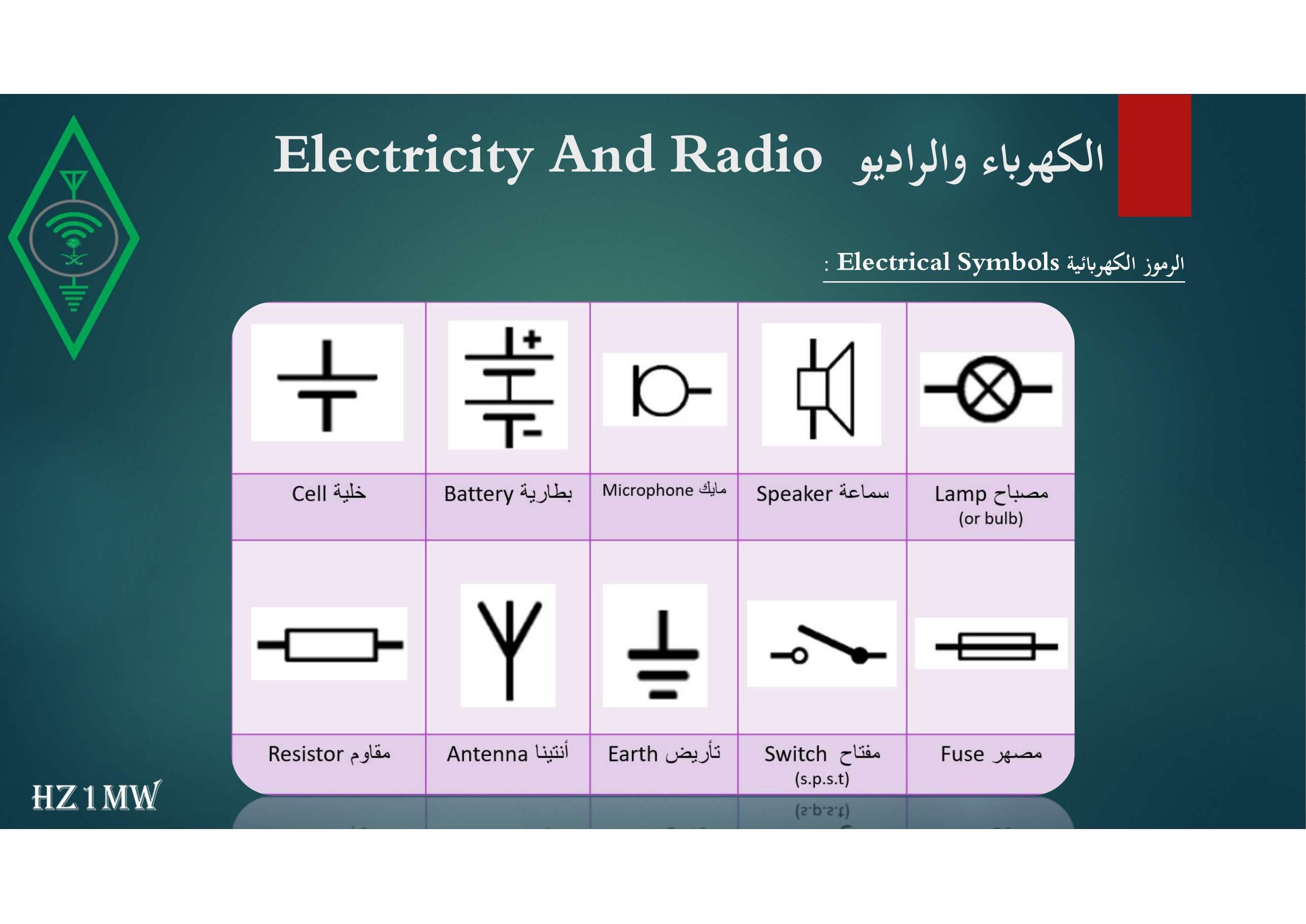

الكهرباء والراديو Electricity And Radio الرموز الكهربائية Electrical Symbols :

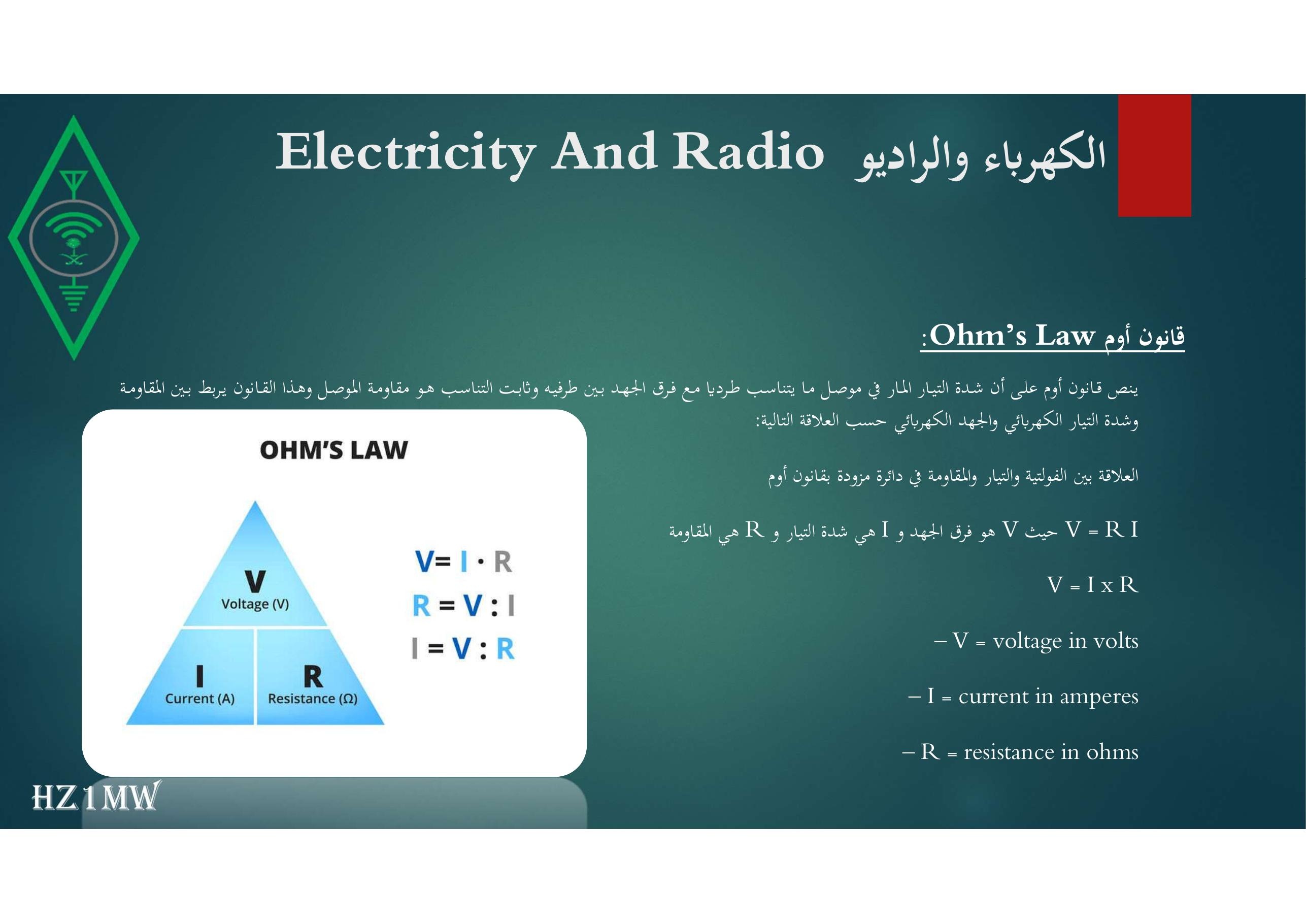

الكهرباء والراديو Electricity And Radio قانون أوم Ohm’s Law: ينص قانون أوم على أن شدة التيار المار في موصل ما يتناسب طرديا مع فرق الجهد بين طرفيه وثابت التناسب هو مقاومة الموصل وهذا القانون يربط بين المقاومة وشدة التيار الكهربائي والجهد الكهربائي حسب العلاقة التالية: العلاقة بين الفولتية والتیار والمقاومة في دائرة مزودة بقانون أوم V = R I حيث V هو فرق الجهد و I هي شدة التيار و R هي المقاومة V = I x R – V = voltage in volts – I = current in amperes – R = resistance in ohms

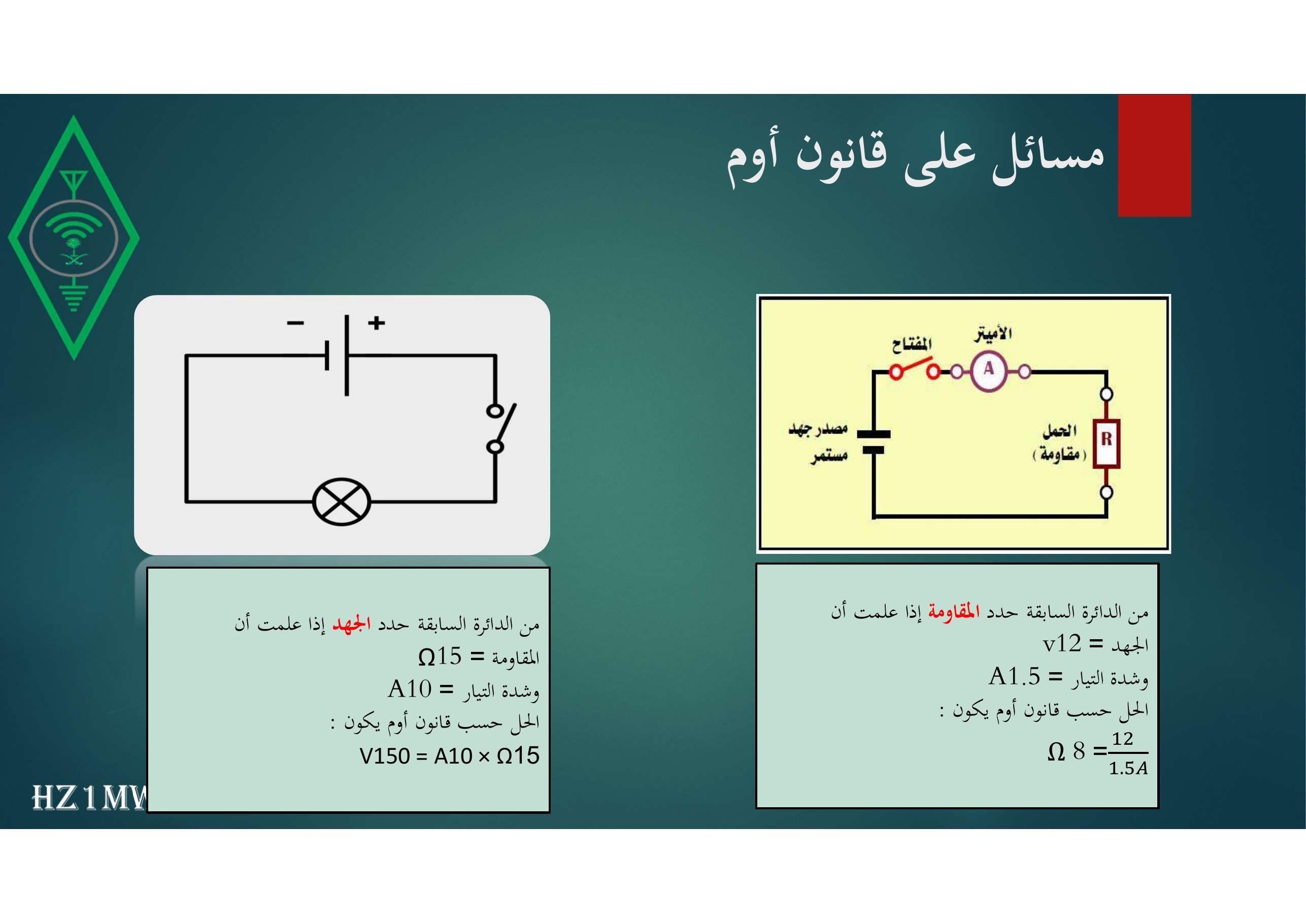

مسائل على قانون أوم من الدائرة السابقة حدد الجهد إذا علمت أن المقاومة = 15Ω وشدة التيار = 10A الحل حسب قانون أوم يكون : 15Ω × 10A = 150V

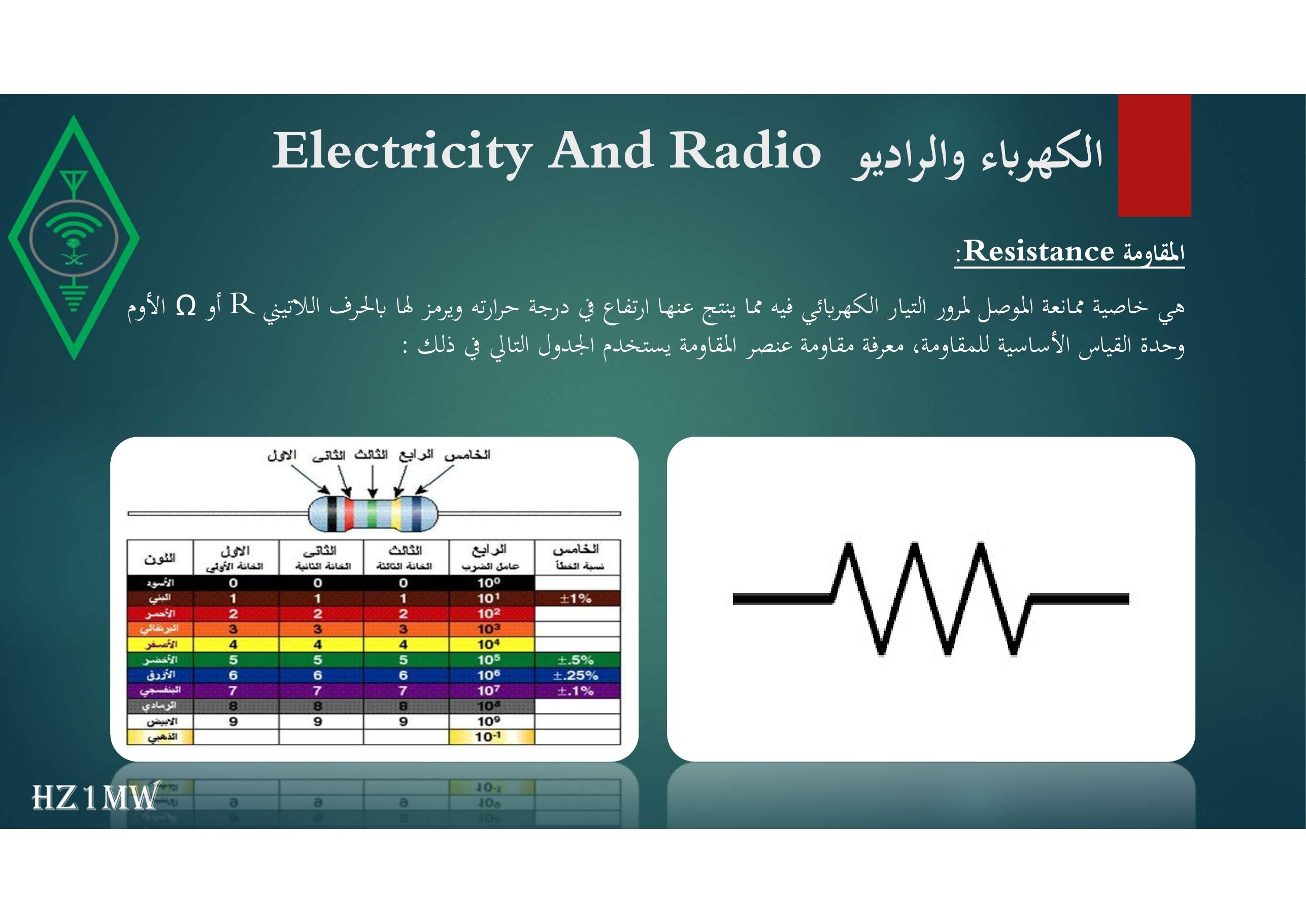

الكهرباء والراديو Electricity And Radio المقاومة Resistance: هي خاصية ممانعة الموصل لمرور التيار الكهربائي فيه مما ينتج عنها ارتفاع في درجة حرارته ويرمز لها بالحرف اللاتيني R أو Ω الأوم وحدة القياس الأساسية للمقاومة، معرفة مقاومة عنصر المقاومة يستخدم الجدول التالي في ذلك :

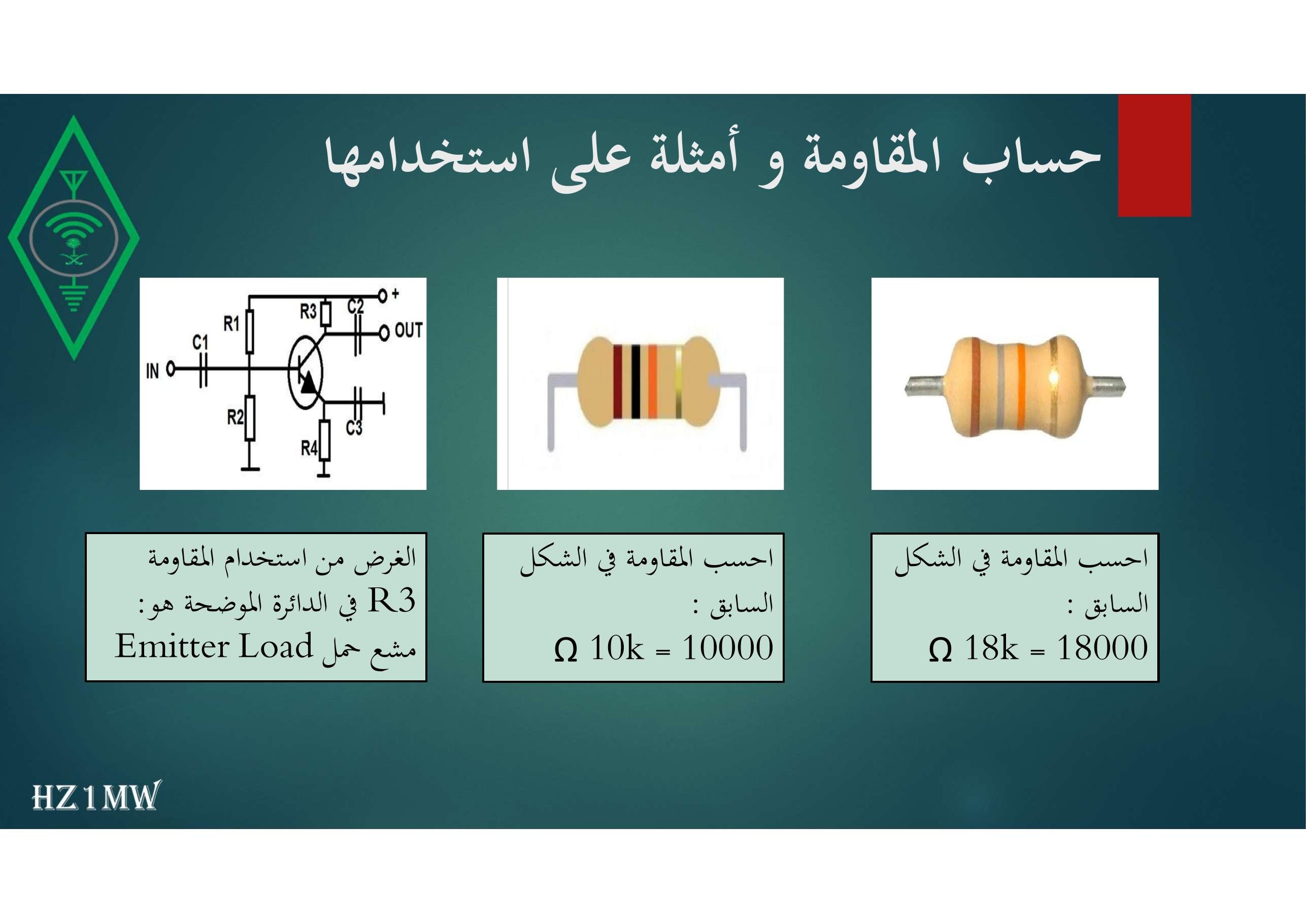

حساب المقاومة و أمثلة على استخدامها الغرض من استخدام المقاومة R3 في الدائرة الموضحة هو: مشع حمل Emitter Load احسب المقاومة في الشكل السابق : Ω 18k = 18000 احسب المقاومة في الشكل السابق : Ω 10k = 10000

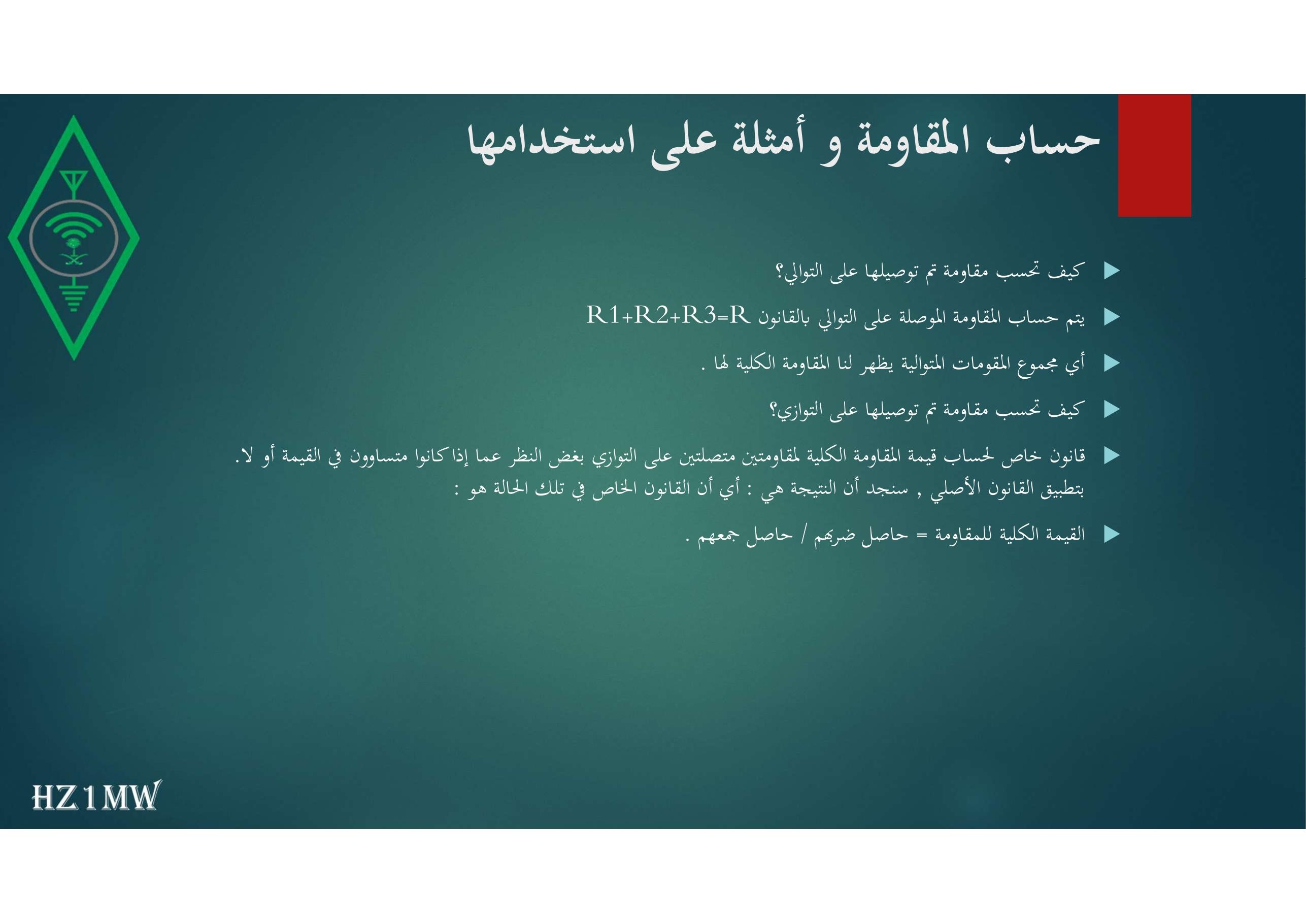

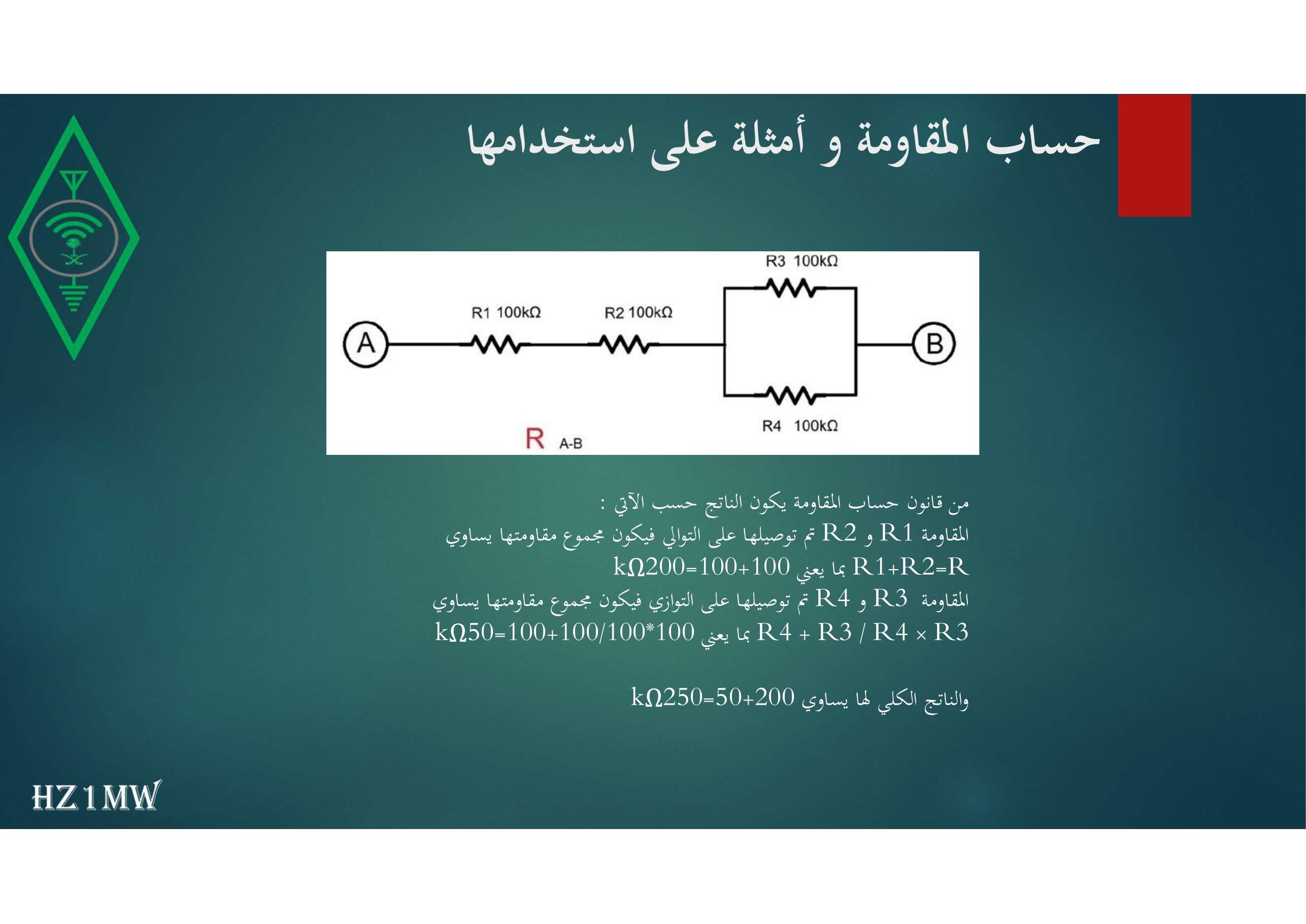

حساب المقاومة و أمثلة على استخدامها كيف تحسب مقاومة تم توصيلها على التوالي؟ يتم حساب المقاومة الموصلة على التوالي بالقانون R1+R2+R3=R أي مجموع المقومات المتوالية يظهر لنا المقاومة الكلية لها . كيف تحسب مقاومة تم توصيلها على التوازي؟ قانون خاص لحساب قيمة المقاومة الكلية لمقاومتين متصلتين على التوازي بغض النظر عما إذا كانوا متساوون في القيمة أو لا. بتطبيق القانون الأصلي , سنجد أن النتيجة هي : أي أن القانون الخاص في تلك الحالة هو : القيمة الكلية للمقاومة = حاصل ضربهم / حاصل جمعهم .

حساب المقاومة و أمثلة على استخدامها من قانون حساب المقاومة يكون الناتج حسب الآتي : المقاومة R1 و R2 تم توصيلها على التوالي فيكون مجموع مقاومتها يساوي R1+R2=R بما يعني 100+100=kΩ200 المقاومة R3 و R4 تم توصيلها على التوازي فيكون مجموع مقاومتها يساوي R3 × R4 / R3 + R4 بما يعني 100*100/100+100=50kΩ والناتج الكلي لها يساوي 200+50=250kΩ

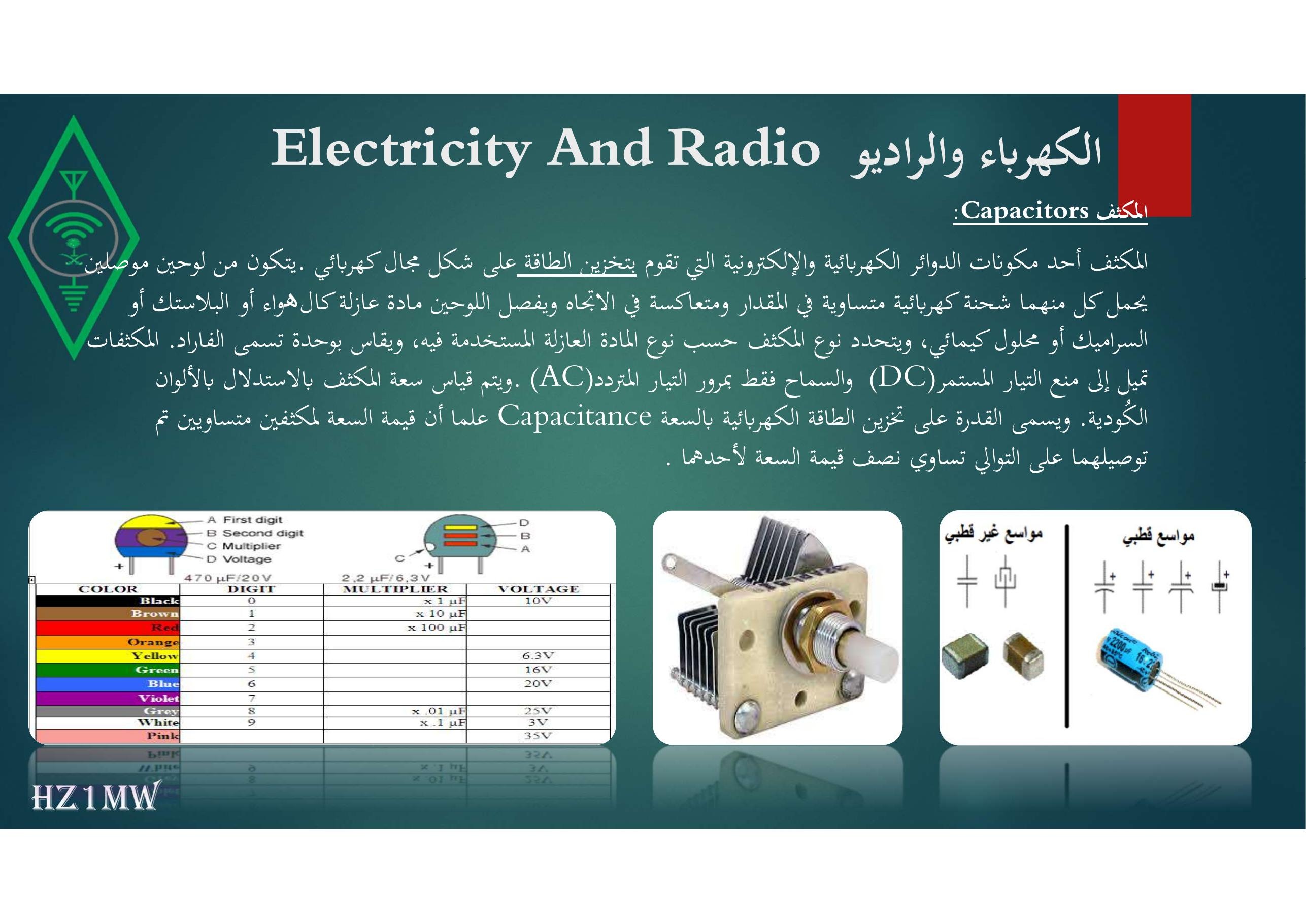

الكهرباء والراديو Electricity And Radio المكثف Capacitors: المكثف أحد مكونات الدوائر الكهربائية والإلكترونية التي تقوم بتخزين الطاقة على شكل مجال كهربائي. يتكون من لوحين موصلين یحمل كل منهما شحنة كهربائية متساوية في المقدار ومتعاكسة في الاتجاه ويفصل اللوحين مادة عازلة كالھواء أو البلاستك أو السراميك أو محلول كيمائي، ويتحدد نوع المكثف حسب نوع المادة العازلة المستخدمة فیه، ويقاس بوحدة تسمى الفاراد. المكثفات تميل إلى منع التیار المستمر (DC) والسماح فقط بمرور التیار المتردد (AC).ويتم قياس سعة المكثف بالاستدلال بالألوان الكُودية. ويسمى القدرة على تخزين الطاقة الكهربائية بالسعة Capacitance علما أن قيمة السعة لمكثفين متساويين تم توصيلهما على التوالي تساوي نصف قيمة السعة لأحدهما .

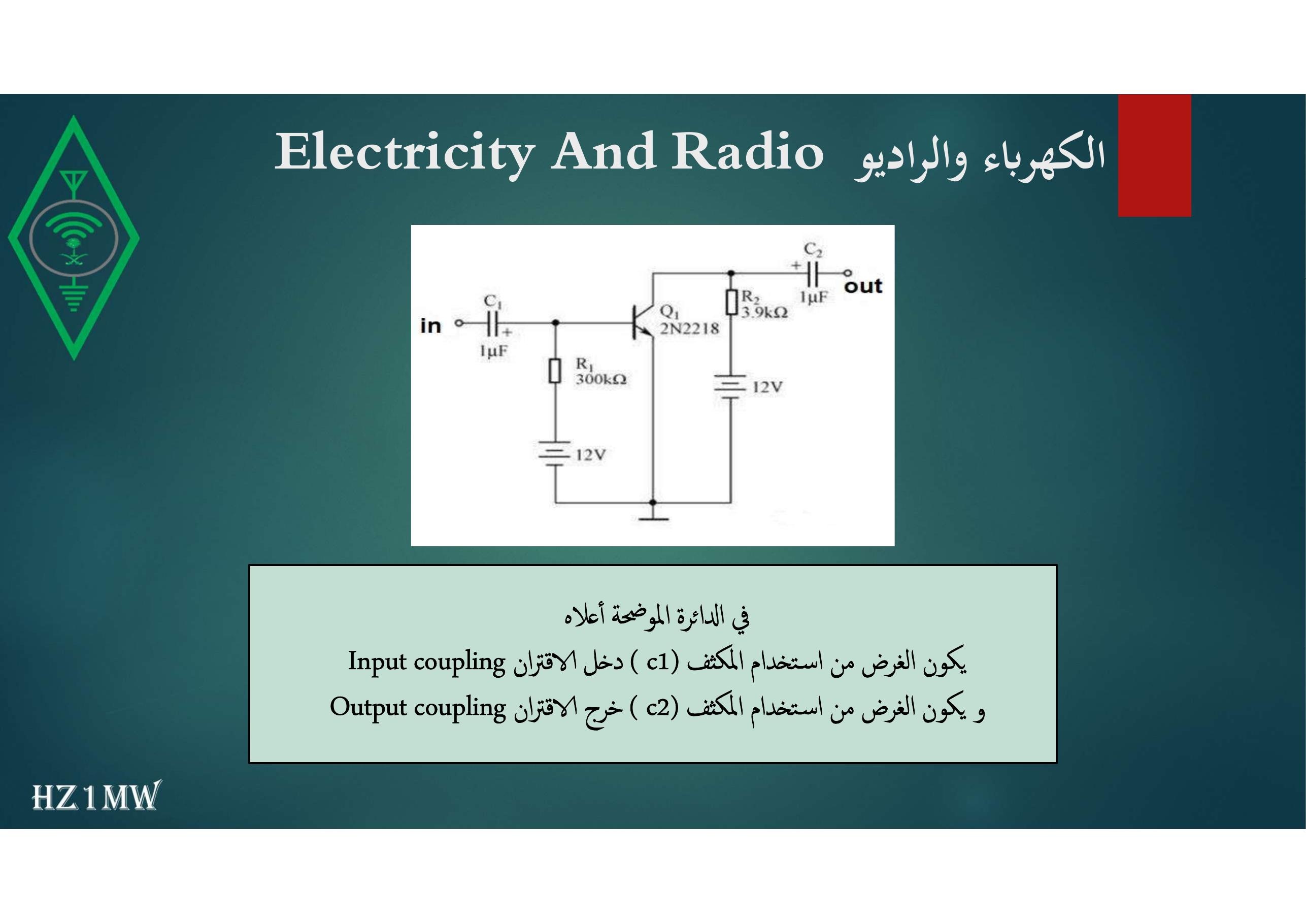

الكهرباء والراديو Electricity And Radio في الدائرة الموضحة أعلاه يكون الغرض من استخدام المكثف (c1 ) دخل الاقتران  Input coupling و يكون الغرض من استخدام المكثف (2c ) خرج الاقتران  Output coupling

الكهرباء والراديو Electricity And Radio

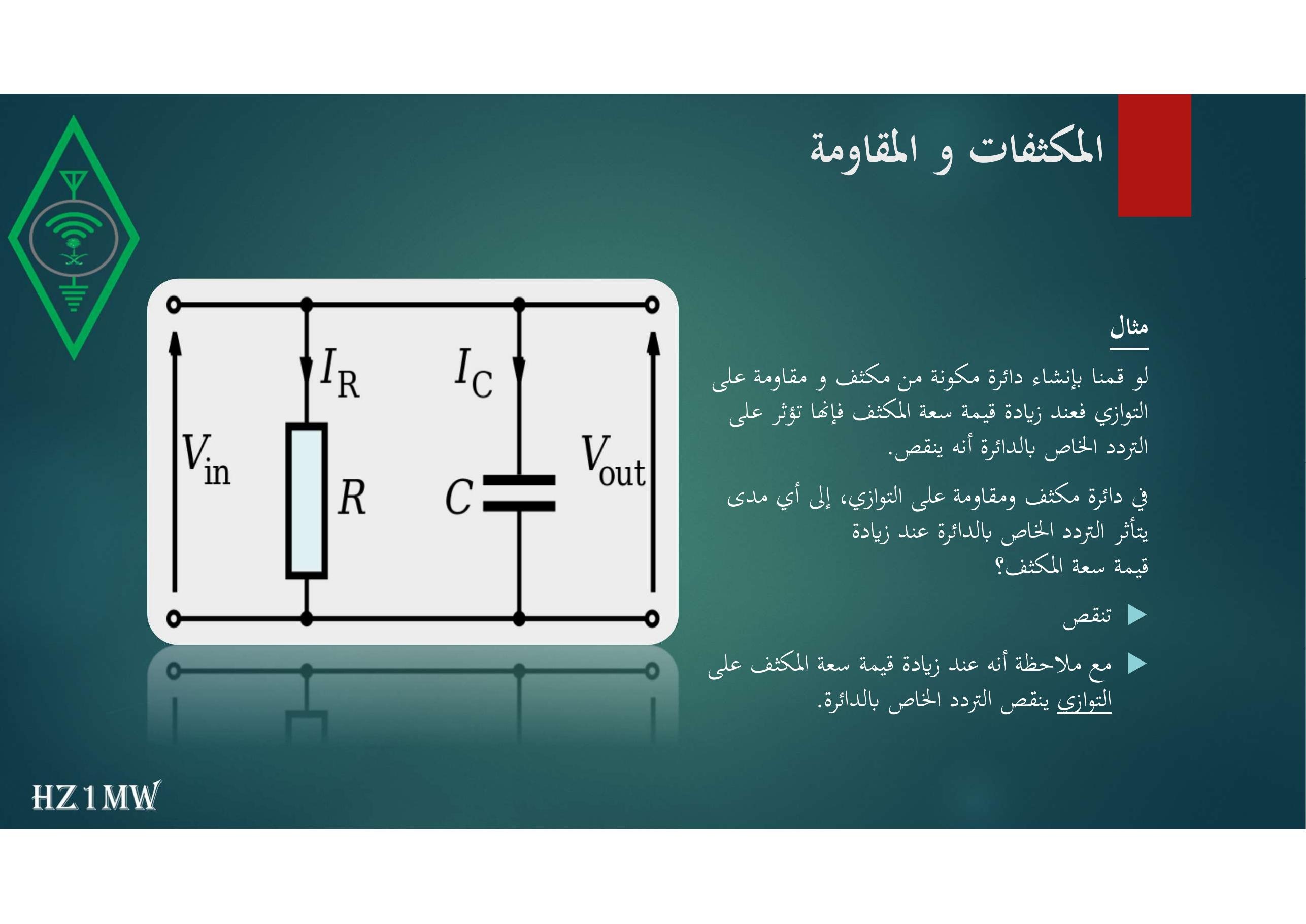

المكثفات و المقاومة مثال لو قمنا بإنشاء دائرة مكونة من مكثف و مقاومة على التوازي فعند زيادة قيمة سعة المكثف فإنها تؤثر على التردد الخاص بالدائرة أنه ينقص. في دائرة مكثف ومقاومة على التوازي، إلى أي مدى يتأثر التردد الخاص بالدائرة عند زيادة قيمة سعة المكثف؟ تنقص مع ملاحظة أنه عند زيادة قيمة سعة المكثف على التوازي ينقص التردد الخاص بالدائرة.

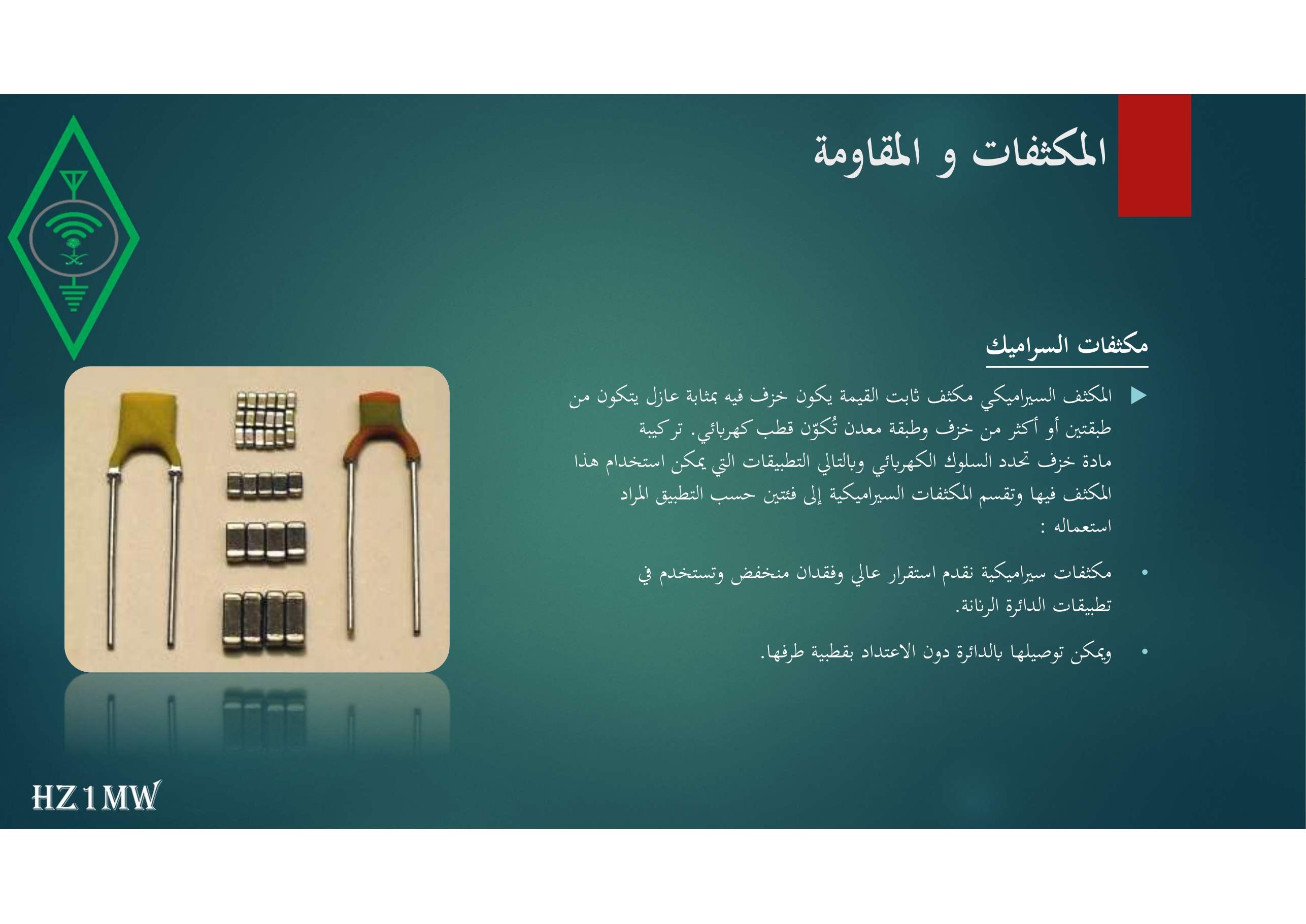

المكثفات و المقاومة مكثفات السراميك المكثف السيراميكي مكثف ثابت القيمة يكون خزف فيه بمثابة عازل يتكون من طبقتين أو أكثر من خزف وطبقة معدن تُكوّن قطب كهربائي. تركيبة مادة خزف تحدد السلوك الكهربائي وبالتالي التطبيقات التي يمكن استخدام هذا المكثف فيها وتقسم المكثفات السيراميكية إلى فئتين حسب التطبيق المراد استعماله : مكثفات سيراميكية نقدم استقرار عالي وفقدان منخفض وتستخدم في تطبيقات الدائرة الرنانة. ويمكن توصيلها بالدائرة دون الاعتداد بقطبية طرفها.

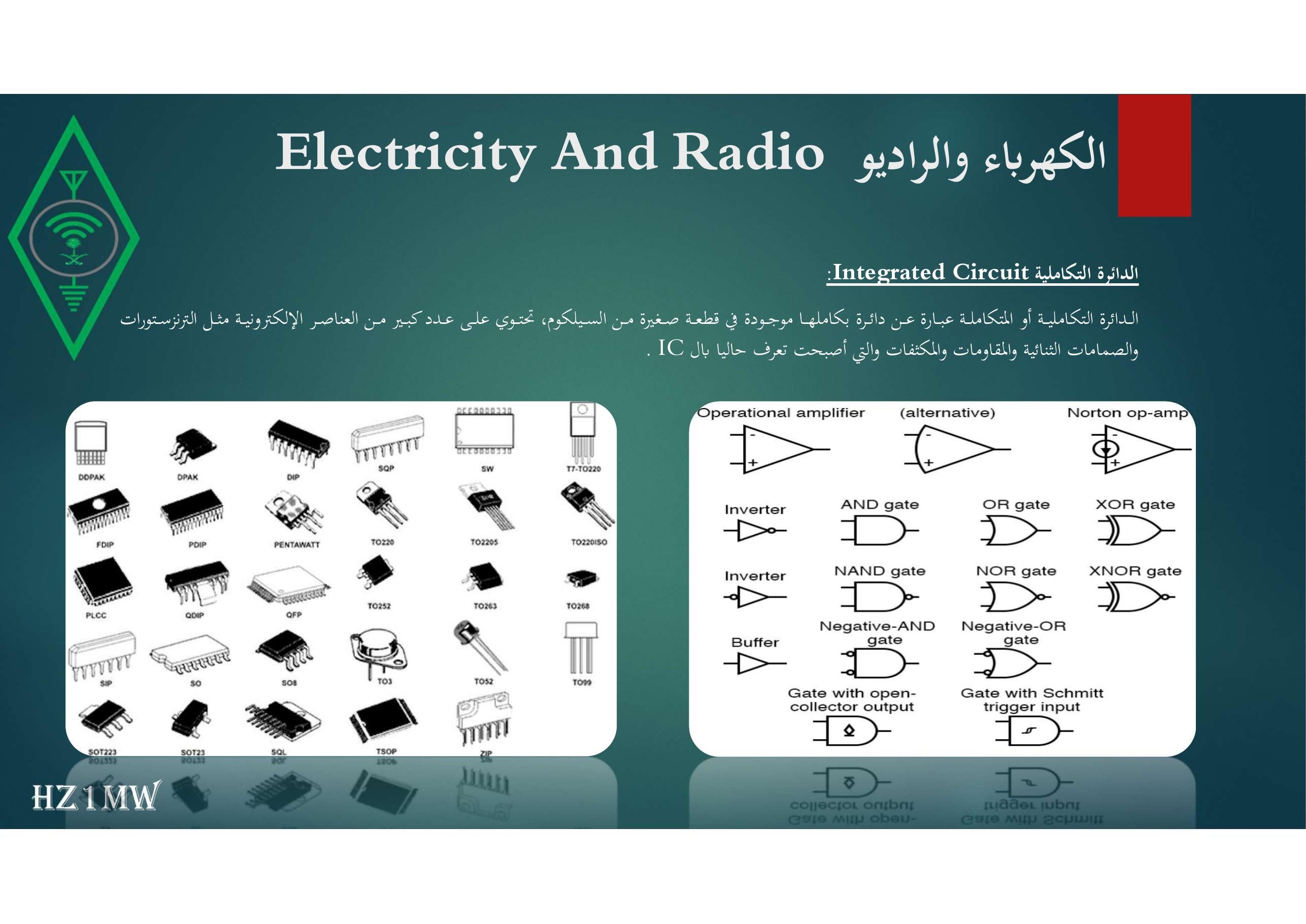

الكهرباء والراديو Electricity And Radio الدائرة التكامليةIntegrated Circuit : الدائرة التكاملية أو المتكاملة عبارة عن دائرة بكاملها موجودة في قطعة صغيرة من السيلكوم، تحتوي على عدد كبير من العناصر الإلكترونية مثل الترنزستورات والصمامات الثنائية والمقاومات والمكثفات والتي أصبحت تعرف حاليا بال. IC

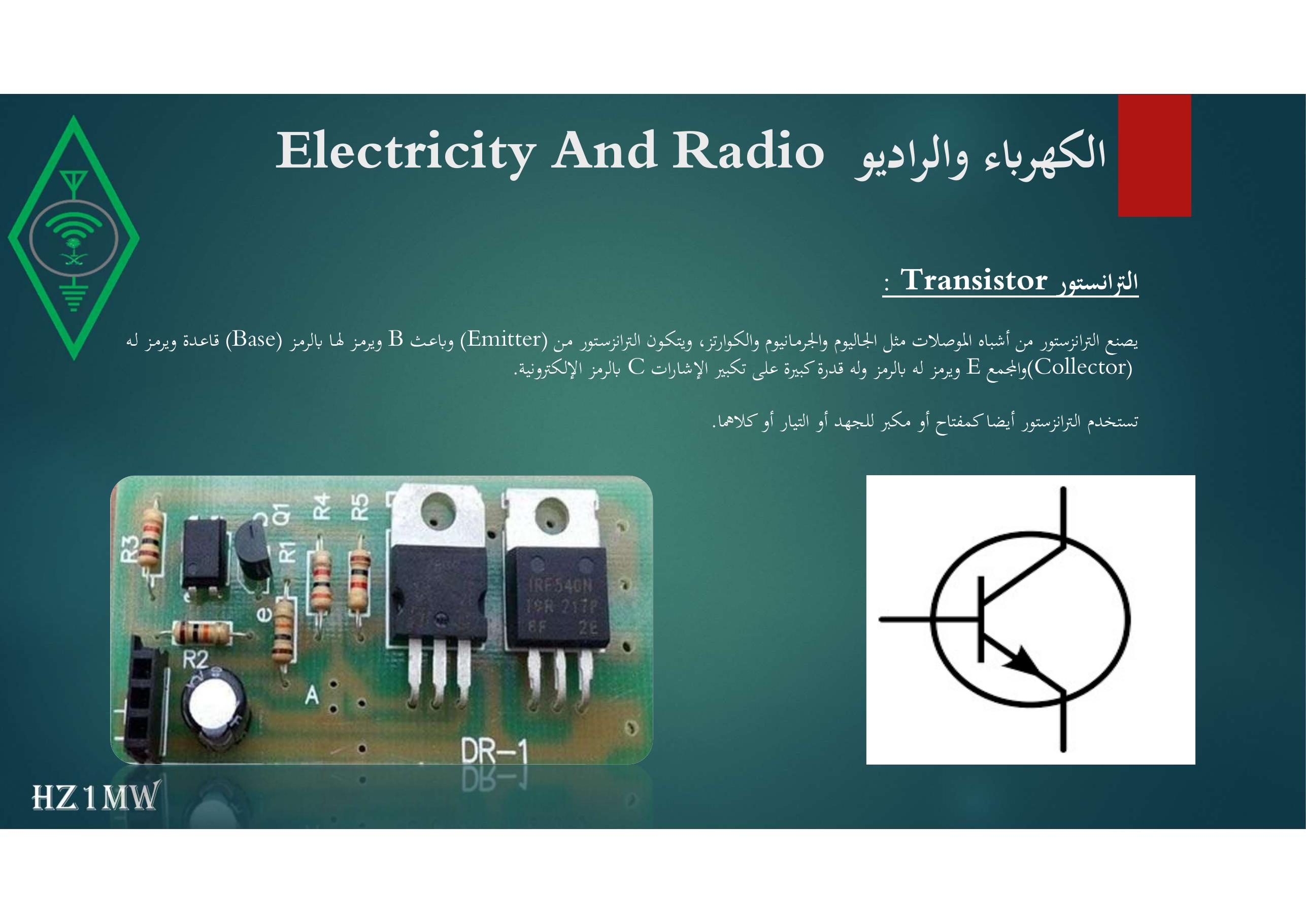

الكهرباء والراديو Electricity And Radio الترانستور Transistor : يصنع الترانزستور من أشباه الموصلات مثل الجاليوم والجرمانيوم والكوارتز، ويتكون الترانزستور من (Emitter) وباعث B ویرمز لها بالرمز (Base) قاعدة ويرمز له (Collector) والمجمع E ویرمز له بالرمز وله قدرة كبيرة على تكبير الإشارات C بالرمز الإلكترونية. تستخدم الترانزستور أيضا كمفتاح أو مكبر للجهد أو التیار أو كلاهما.

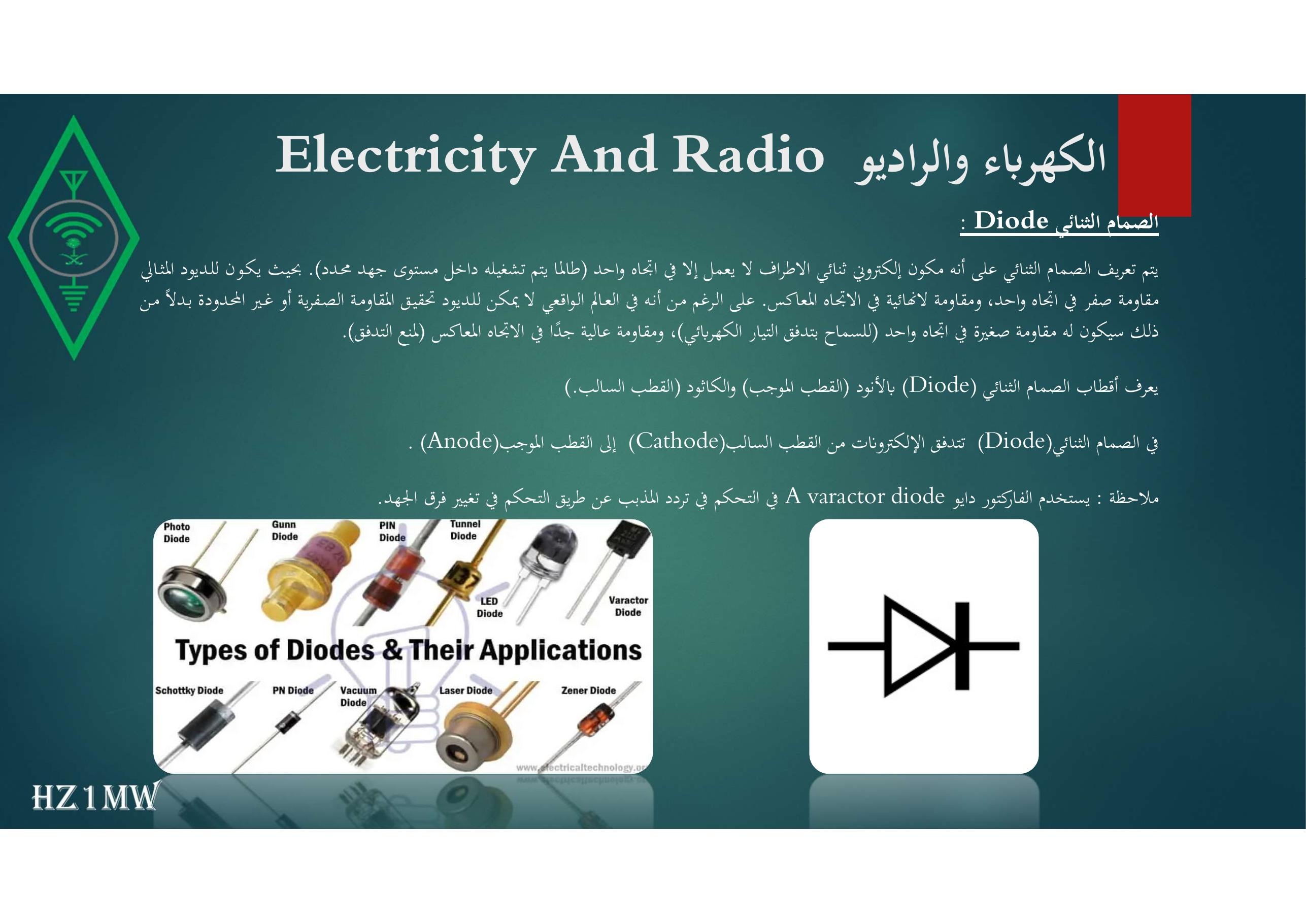

الكهرباء والراديو Electricity And Radio الصمام الثنائي Diode : يتم تعريف الصمام الثنائي على أنه مكون إلكتروني ثنائي الاطراف لا يعمل إلا في اتجاه واحد (طالما يتم تشغيله داخل مستوى جهد محدد). بحيث يكون للديود المثالي مقاومة صفر في اتجاه واحد، ومقاومة لانهائية في الاتجاه المعاكس. على الرغم من أنه في العالم الواقعي لا يمكن للديود تحقيق المقاومة الصفرية أو غير المحدودة بدلاً من ذلك سيكون له مقاومة صغيرة في اتجاه واحد (للسماح بتدفق التيار الكهربائي)، ومقاومة عالية جدًا في الاتجاه المعاكس (لمنع التدفق). يعرف أقطاب الصمام الثنائي (Diode) بالأنود (القطب الموجب) والكاثود) القطب السالب.) في الصمام الثنائي (Diode) تتدفق الإلكترونات من القطب السالب (Cathode) إلى القطب الموجب. (Anode) ملاحظة : يستخدم الفاركتور دايو A varactor diode في التحكم في تردد المذبب عن طريق التحكم في تغيير فرق الجهد.

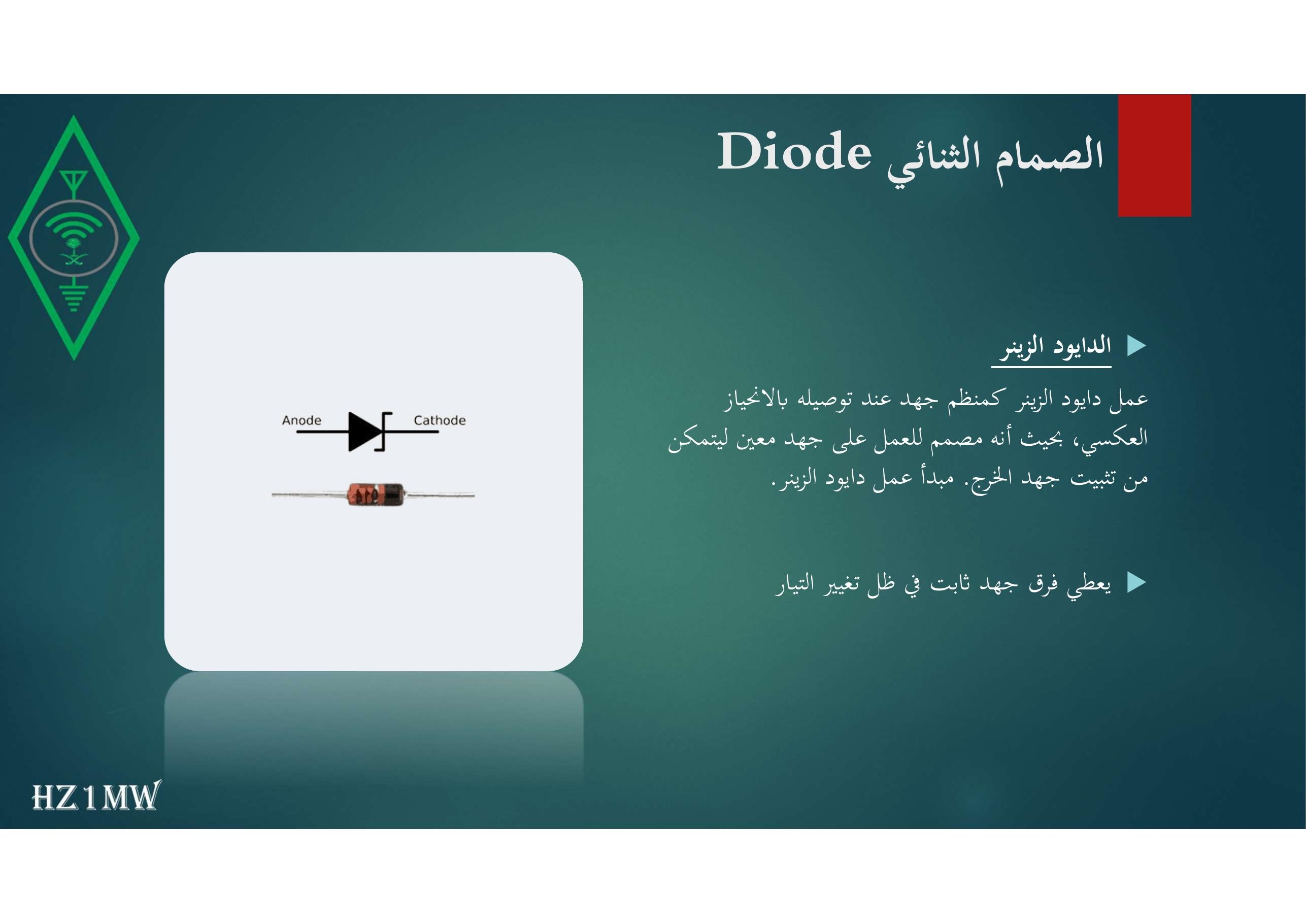

الصمام الثنائي Diode الدايود الزينر عمل دايود الزينر كمنظم جهد عند توصيله بالانحياز العكسي، بحيث أنه مصمم للعمل على جهد معين ليتمكن من تثبيت جهد الخرج. مبدأ عمل دايود الزينر. يعطي فرق جهد ثابت في ظل تغيير التيار

الكهرباء والراديو Electricity And Radio أجهزة الفحص Testing Devices: فرق الجهد (Voltmeter) : مقياس الجهد الكهربائي أو الفولتميتر ‏ هو جهاز يستخدم لقياس الجهد الكهربائي، يتكون عادة من غلفانومتر ذي ملف متحرك موصل على التوالي بمقاومة كبيرة، ونظرًا لأن مقاومة الجهاز ثابتة فإن التيار الكهربائي المار في الجهاز يتناسب طرديًا مع الجهد عند النقطتين اللتين يوصل بهما.

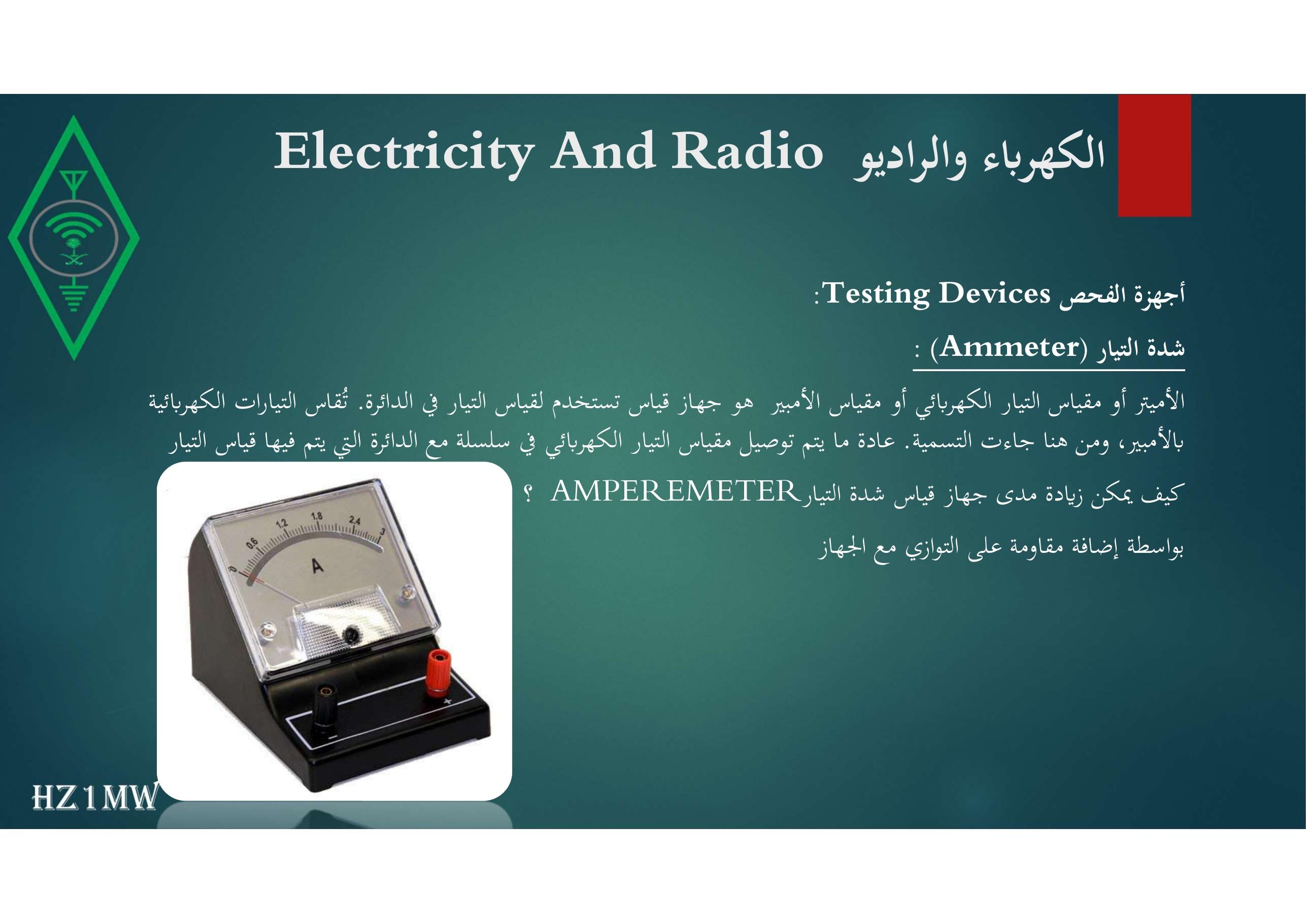

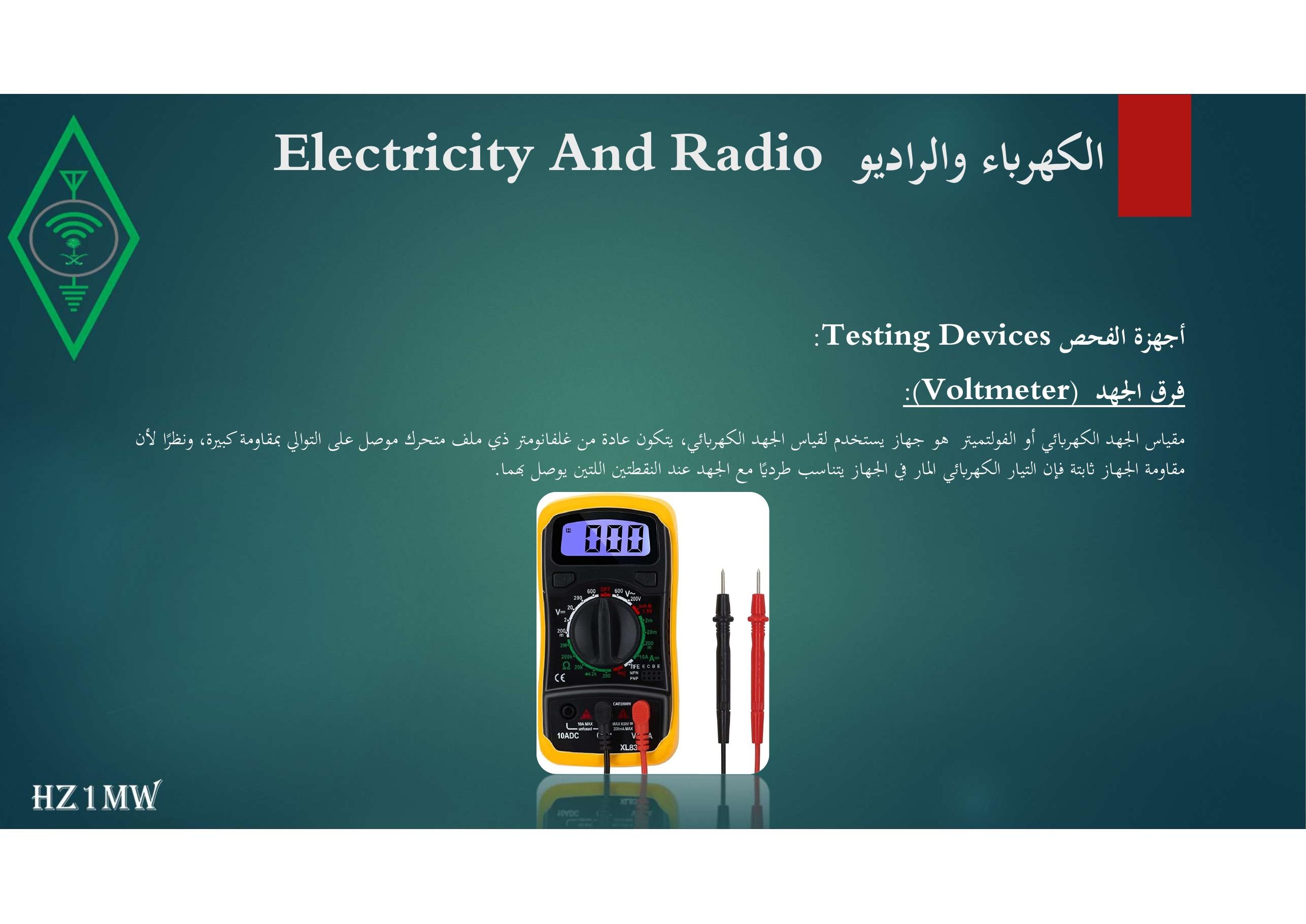

الكهرباء والراديو Electricity And Radio أجهزة الفحص Testing Devices: شدة التیار (Ammeter) : الأميتر أو مقياس التيار الكهربائي أو مقياس الأمبير ‏ هو جهاز قياس تستخدم لقياس التيار في الدائرة. تُقاس التيارات الكهربائية بالأمبير، ومن هنا جاءت التسمية. عادة ما يتم توصيل مقياس التيار الكهربائي في سلسلة مع الدائرة التي يتم فيها قياس التيار كيف يمكن زيادة مدى جهاز قياس شدة التيار AMPEREMETER ؟ بواسطة إضافة مقاومة على التوازي مع الجهاز

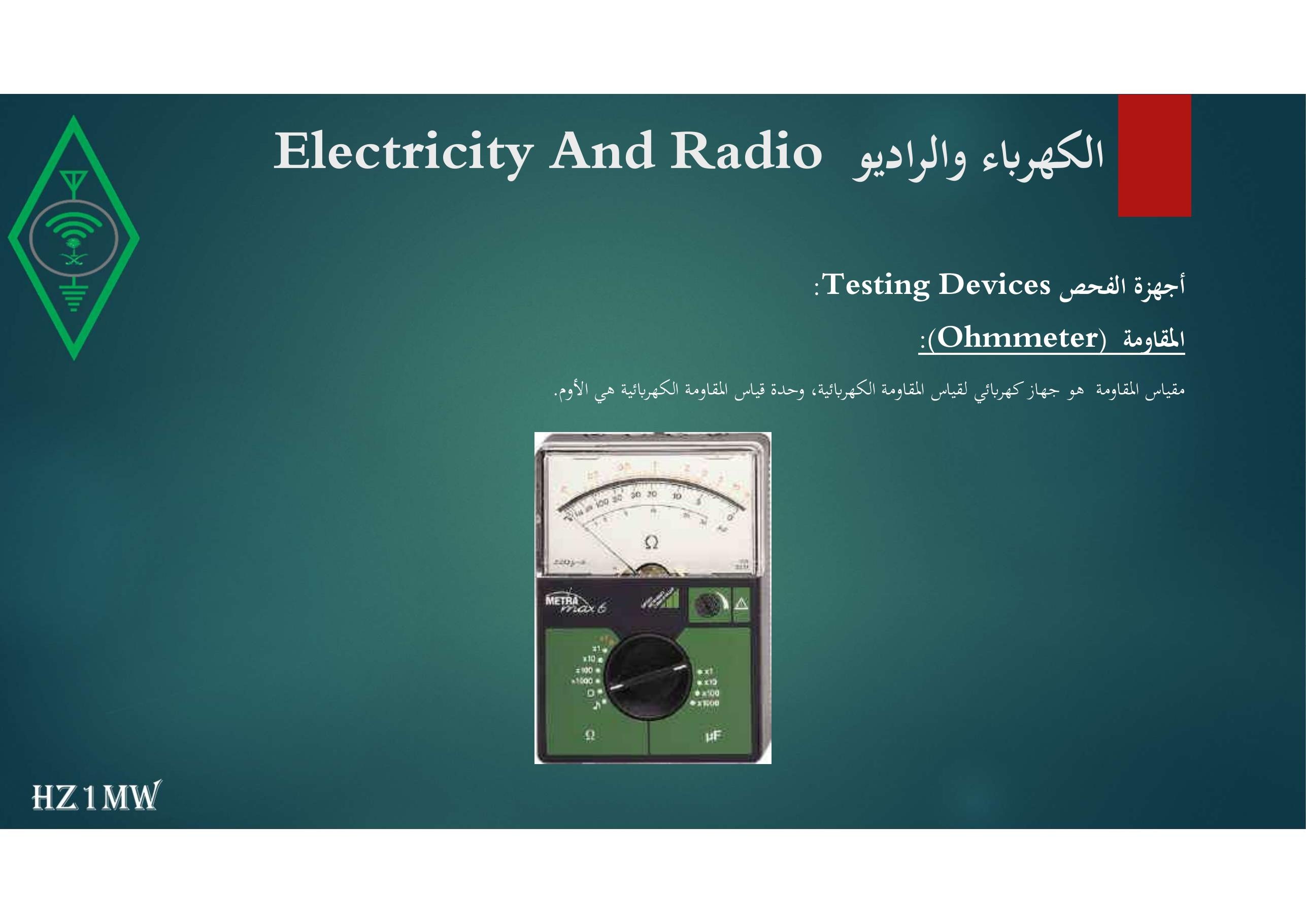

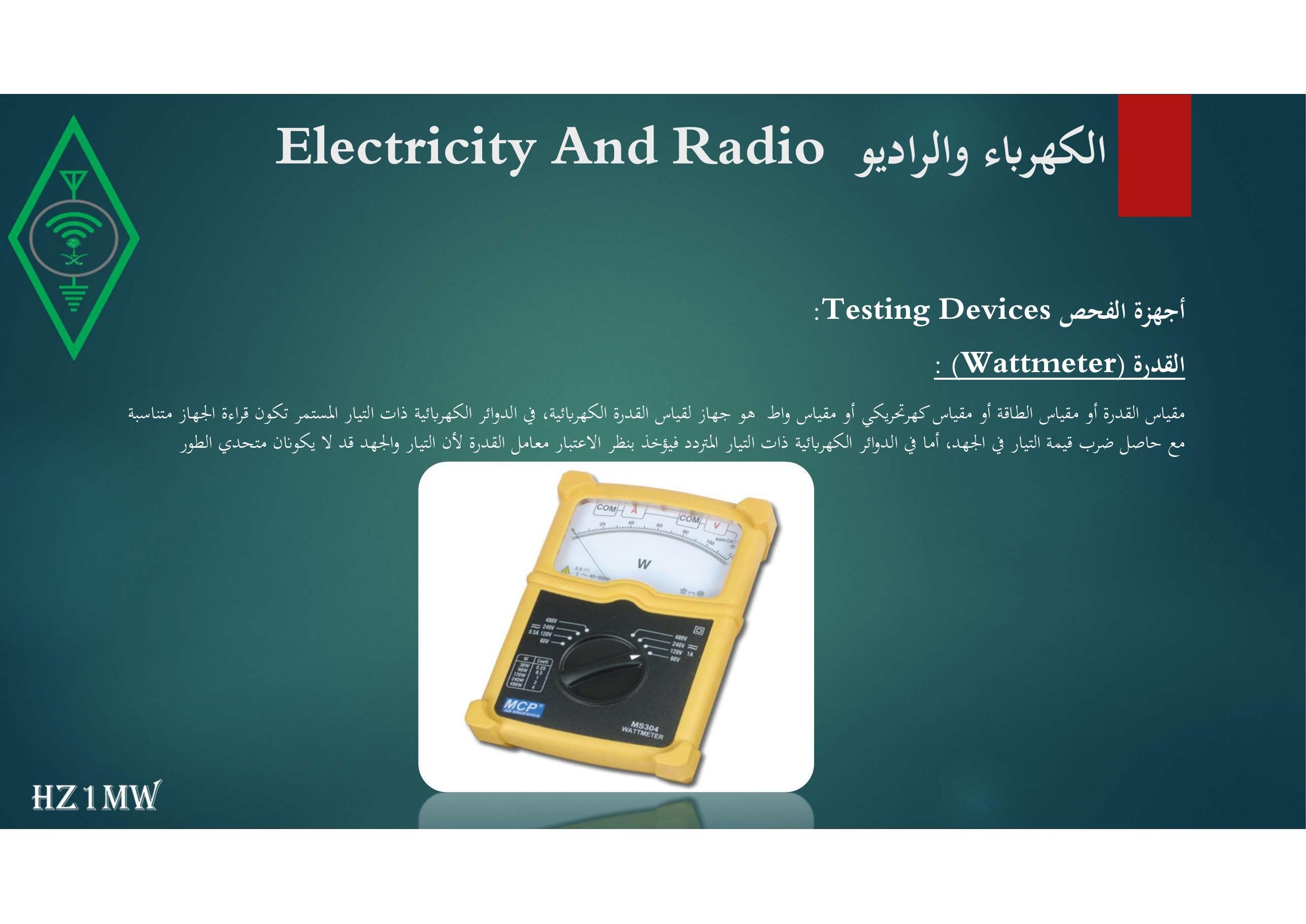

الكهرباء والراديو Electricity And Radio أجهزة الفحص Testing Devices: المقاومة (Ohmmeter) : مقياس المقاومة ‏ هو جهاز كهربائي لقياس المقاومة الكهربائية، وحدة قياس المقاومة الكهربائية هي الأوم.

الكهرباء والراديو Electricity And Radio أجهزة الفحص Testing Devices: القدرة (Wattmeter) : مقياس القدرة أو مقياس الطاقة أو مقياس كهرتحريكي أو مقياس واط ‏ هو جهاز لقياس القدرة الكهربائية، في الدوائر الكهربائية ذات التيار المستمر تكون قراءة الجهاز متناسبة مع حاصل ضرب قيمة التيار في الجهد، أما في الدوائر الكهربائية ذات التيار المتردد فيؤخذ بنظر الاعتبار معامل القدرة لأن التيار والجهد قد لا يكونان متحدي الطور

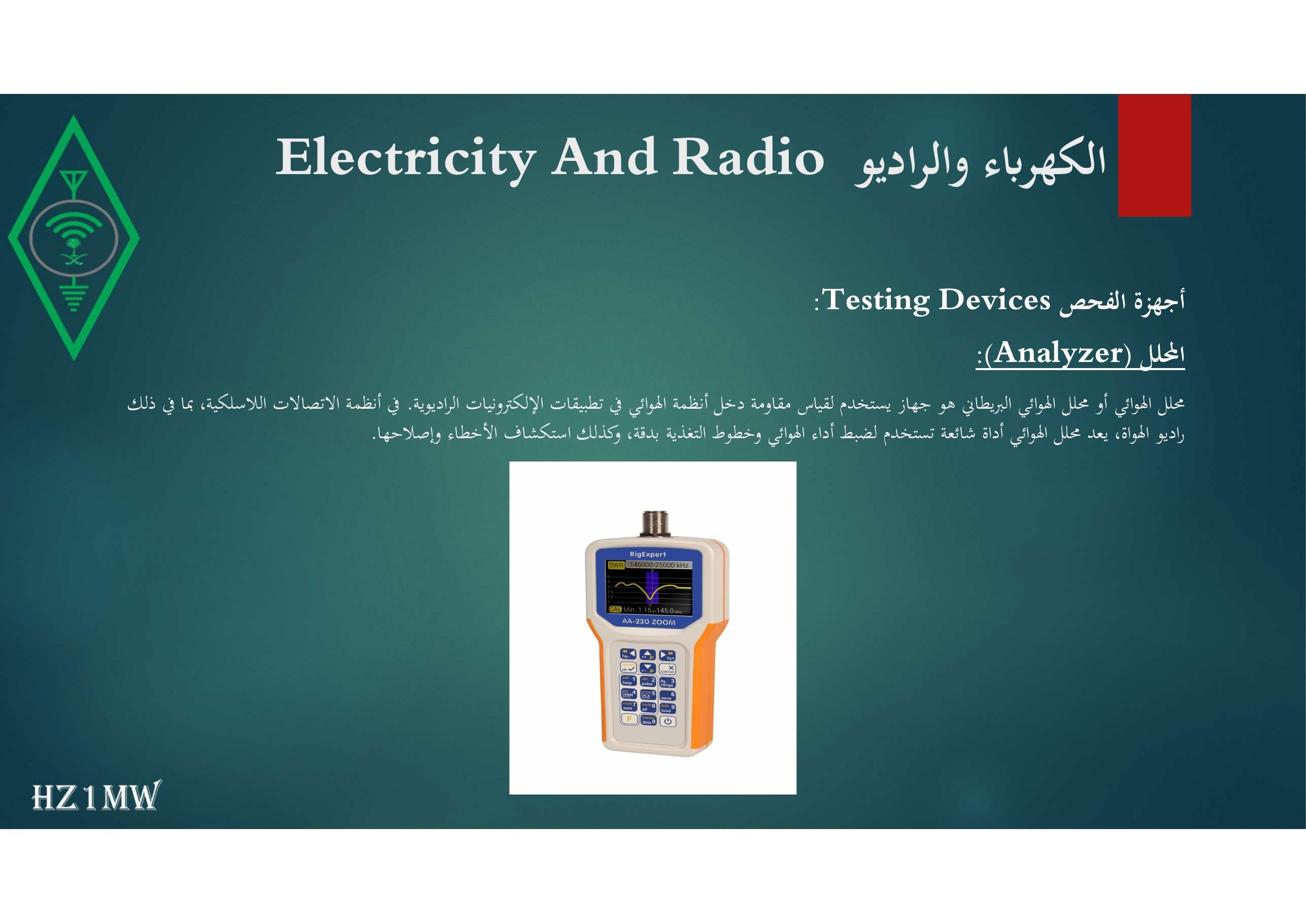

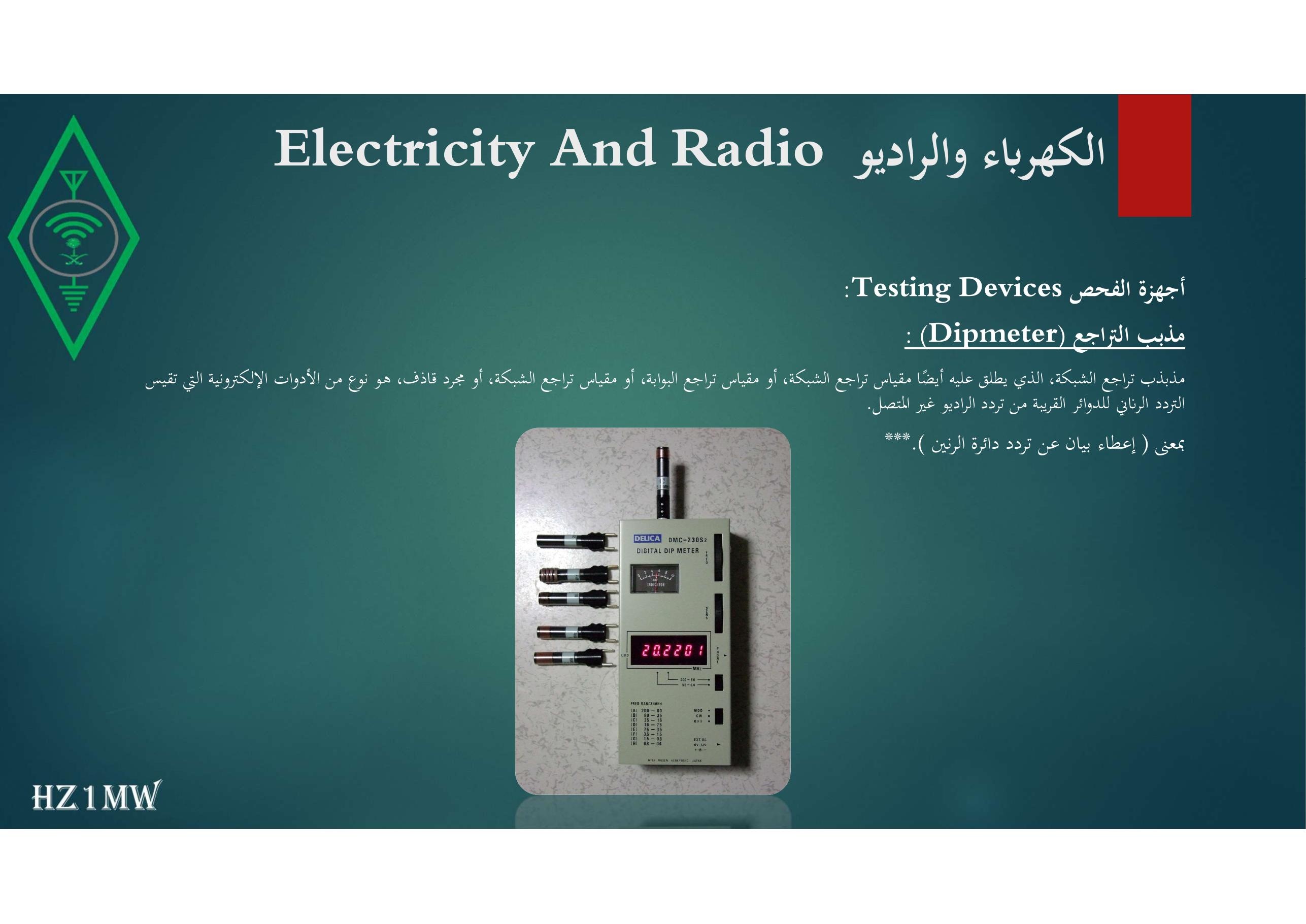

الكهرباء والراديو Electricity And Radio أجهزة الفحص Testing Devices: المحلل (Analyzer): محلل الهوائي أو محلل الهوائي البريطاني هو جهاز يستخدم لقياس مقاومة دخل أنظمة الهوائي في تطبيقات الإلكترونيات الراديوية. في أنظمة الاتصالات اللاسلكية، بما في ذلك راديو الهواة، يعد محلل الهوائي أداة شائعة تستخدم لضبط أداء الهوائي وخطوط التغذية بدقة، وكذلك استكشاف الأخطاء وإصلاحها.

الكهرباء والراديو Electricity And Radio أجهزة الفحص Testing Devices: مذبب التراجع (Dipmeter) : مذبذب تراجع الشبكة، الذي يطلق عليه أيضًا مقياس تراجع الشبكة، أو مقياس تراجع البوابة، أو مقياس تراجع الشبكة، أو مجرد قاذف، هو نوع من الأدوات الإلكترونية التي تقيس التردد الرناني للدوائر القريبة من تردد الراديو غير المتصل. بمعنى ( إعطاء بيان عن تردد دائرة الرنين ).***

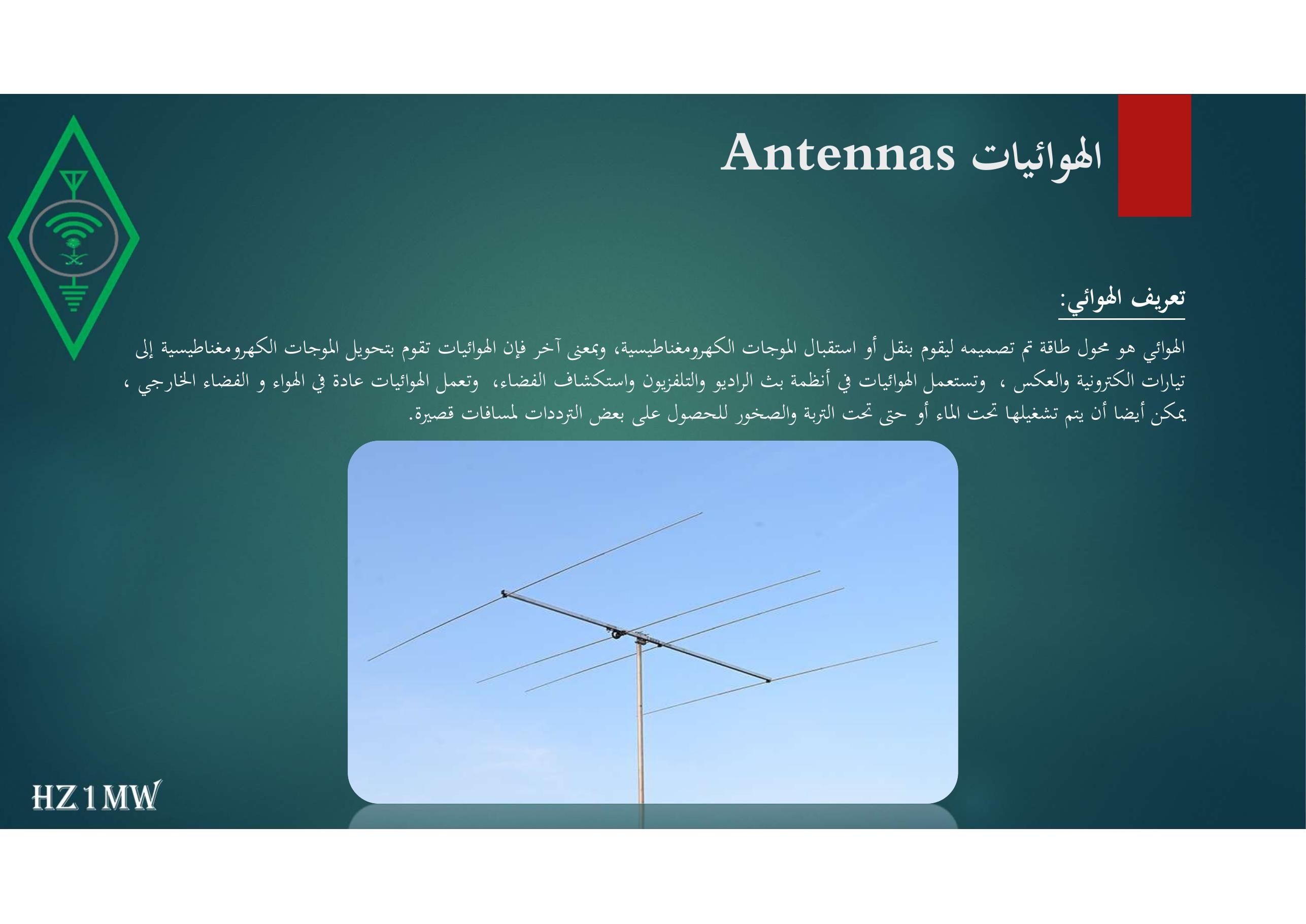

الهوائيات Antennas تعريف الهوائي: الهوائي هو محول طاقة تم تصميمه ليقوم بنقل أو استقبال الموجات الكهرومغناطيسية، وبمعنى آخر فإن الهوائيات تقوم بتحويل الموجات الكهرومغناطيسية إلى تيارات الكترونية والعكس ، وتستعمل الهوائيات في أنظمة بث الراديو والتلفزيون واستكشاف الفضاء، وتعمل الهوائيات عادة في الهواء و الفضاء الخارجي ، يمكن أيضا أن يتم تشغيلها تحت الماء أو حتى تحت التربة والصخور للحصول على بعض الترددات لمسافات قصيرة.

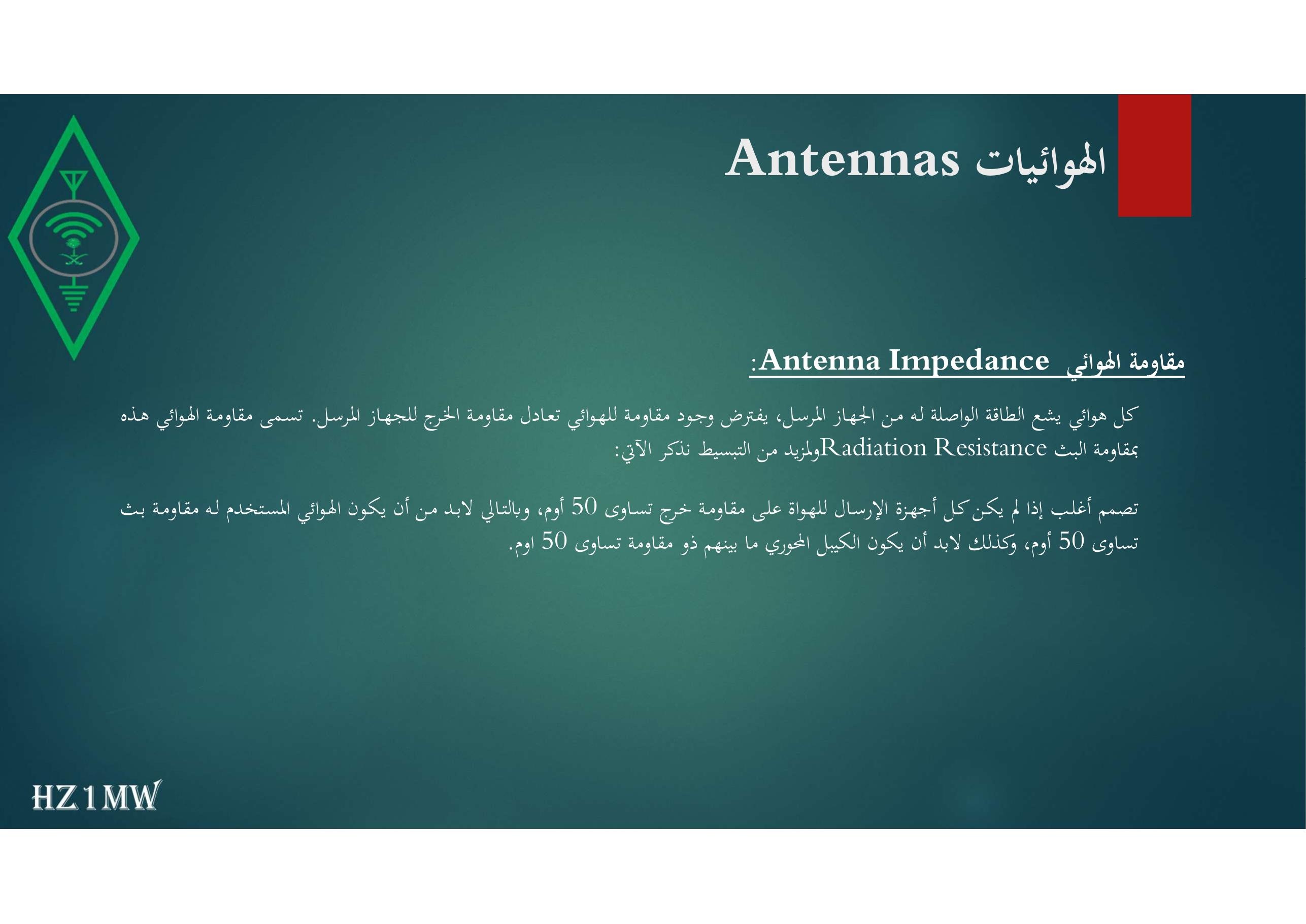

الهوائيات Antennas مقاومة الهوائي Antenna Impedance : كل هوائي يشع الطاقة الواصلة له من الجهاز المرسل، يفترض وجود مقاومة للهوائي تعادل مقاومة الخرج للجهاز المرسل. تسمى مقاومة الهوائي هذه بمقاومة البث Radiation Resistanceولمزيد من التبسيط نذكر الآتي: تصمم أغلب إذا لم يكن كل أجهزة الإرسال للهواة على مقاومة خرج تساوى 50 أوم، وبالتالي لابد من أن يكون الهوائي المستخدم له مقاومة بث تساوى 50 أوم، وكذلك لابد أن يكون الكيبل المحوري ما بينهم ذو مقاومة تساوى 50 اوم.

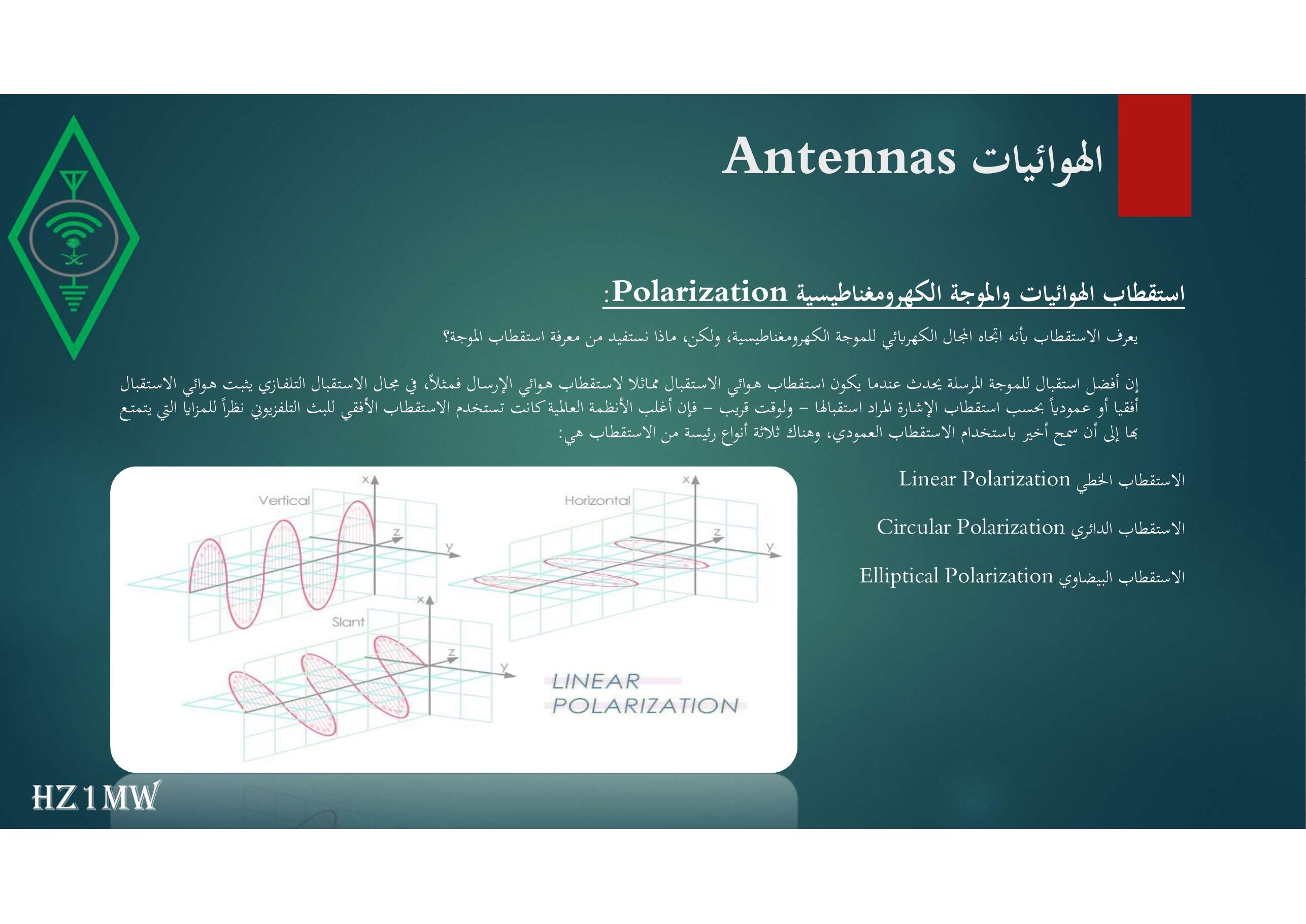

الهوائيات Antennas استقطاب الهوائيات والموجة الكهرومغناطيسية Polarization: يعرف الاستقطاب بأنه اتجاه المجال الكهربائي للموجة الكهرومغناطيسية، ولكن، ماذا نستفيد من معرفة استقطاب الموجة؟ إن أفضل استقبال للموجة المرسلة يحدث عندما يكون استقطاب هوائي الاستقبال مماثلا لاستقطاب هوائي الإرسال فمثلاً، في مجال الاستقبال التلفازي يثبت هوائي الاستقبال أفقيا أو عمودياً بحسب استقطاب الإشارة المراد استقبالها - ولوقت قريب - فإن أغلب الأنظمة العالمية كانت تستخدم الاستقطاب الأفقي للبث التلفزيوني نظراً للمزايا التي يتمتع بها إلى أن سمح أخير باستخدام الاستقطاب العمودي، وهناك ثلاثة أنواع رئيسة من الاستقطاب هي: الاستقطاب الخطي Linear Polarization الاستقطاب الدائري Circular Polarization الاستقطاب البيضاوي Elliptical Polarization

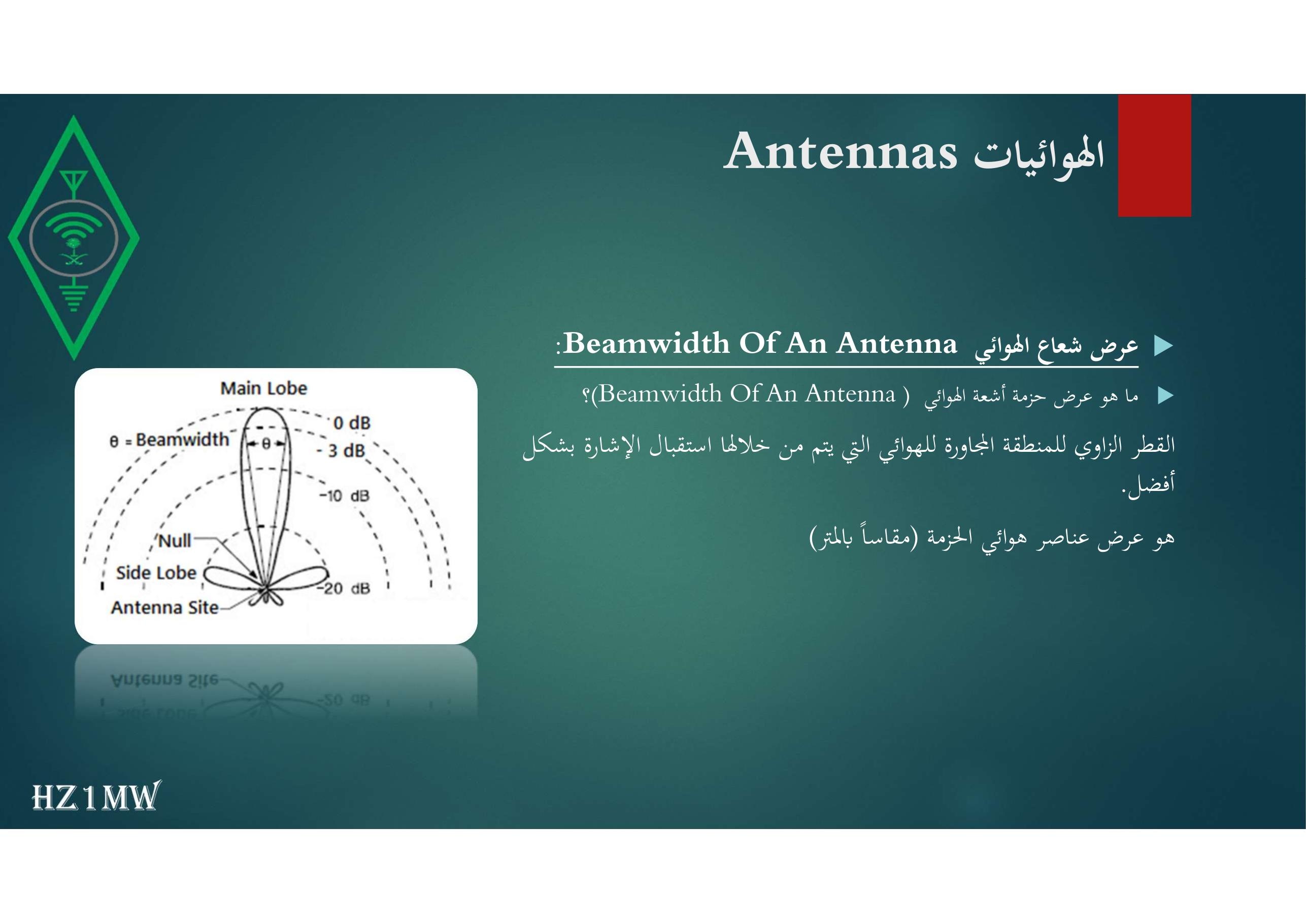

الهوائيات Antennas عرض شعاع الهوائي Beamwidth Of An Antenna : ما هو عرض حزمة أشعة الهوائي (Beamwidth Of An Antenna ) ؟ القطر الزاوي للمنطقة المجاورة للهوائي التي يتم من خلالها استقبال الإشارة بشكل أفضل. هو عرض عناصر هوائي الحزمة (مقاساً بالمتر)

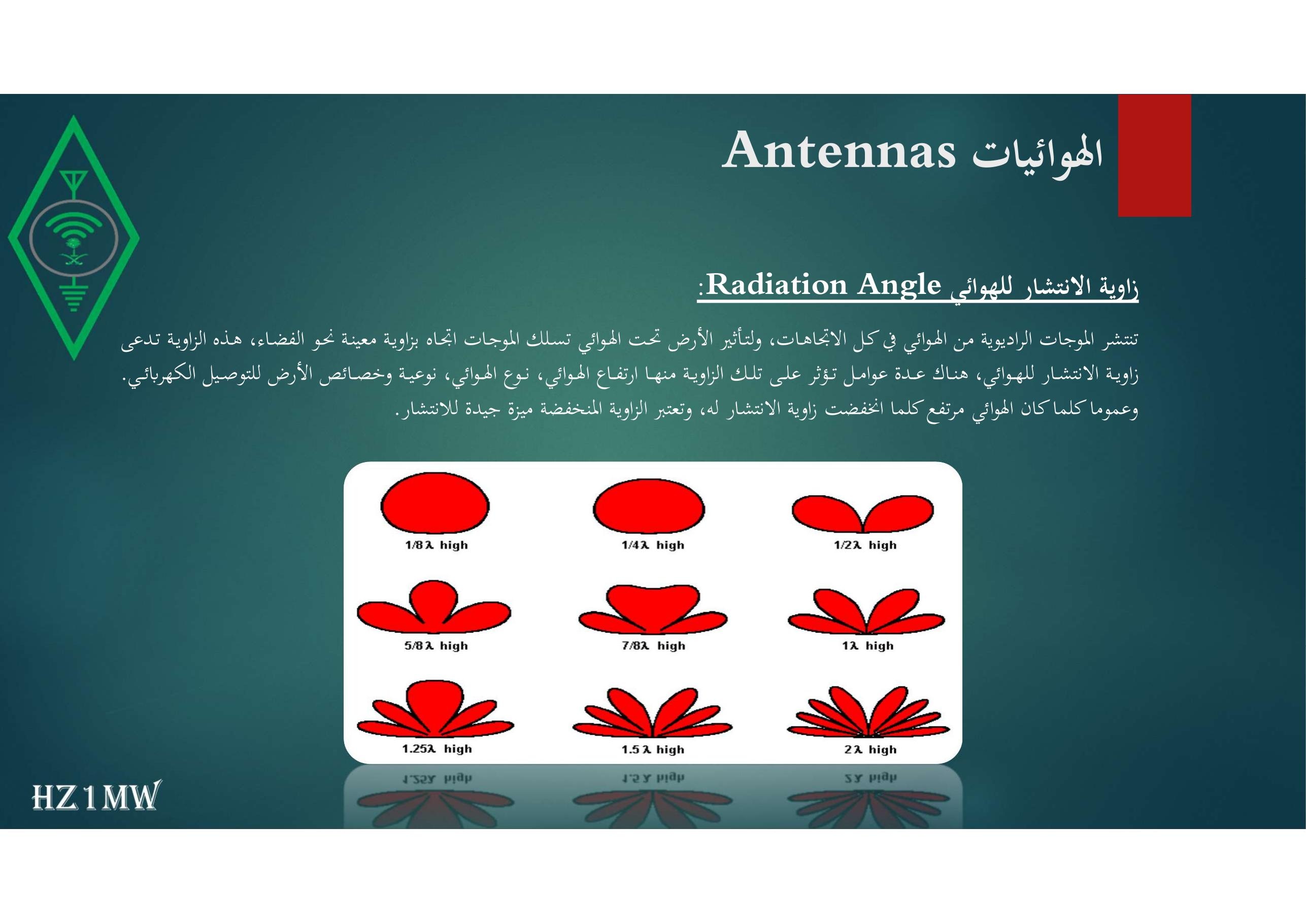

الهوائيات Antennas زاوية الانتشار للهوائي Radiation Angle: تنتشر الموجات الراديوية من الهوائي في كل الاتجاهات، ولتأثير الأرض تحت الهوائي تسلك الموجات اتجاه بزاوية معينة نحو الفضاء، هذه الزاوية تدعى زاوية الانتشار للهوائي، هناك عدة عوامل تؤثر على تلك الزاوية منها ارتفاع الهوائي، نوع الهوائي، نوعية وخصائص الأرض للتوصيل الكهربائي. وعموما كلما كان الهوائي مرتفع كلما انخفضت زاوية الانتشار له، وتعتبر الزاوية المنخفضة ميزة جيدة للانتشار.

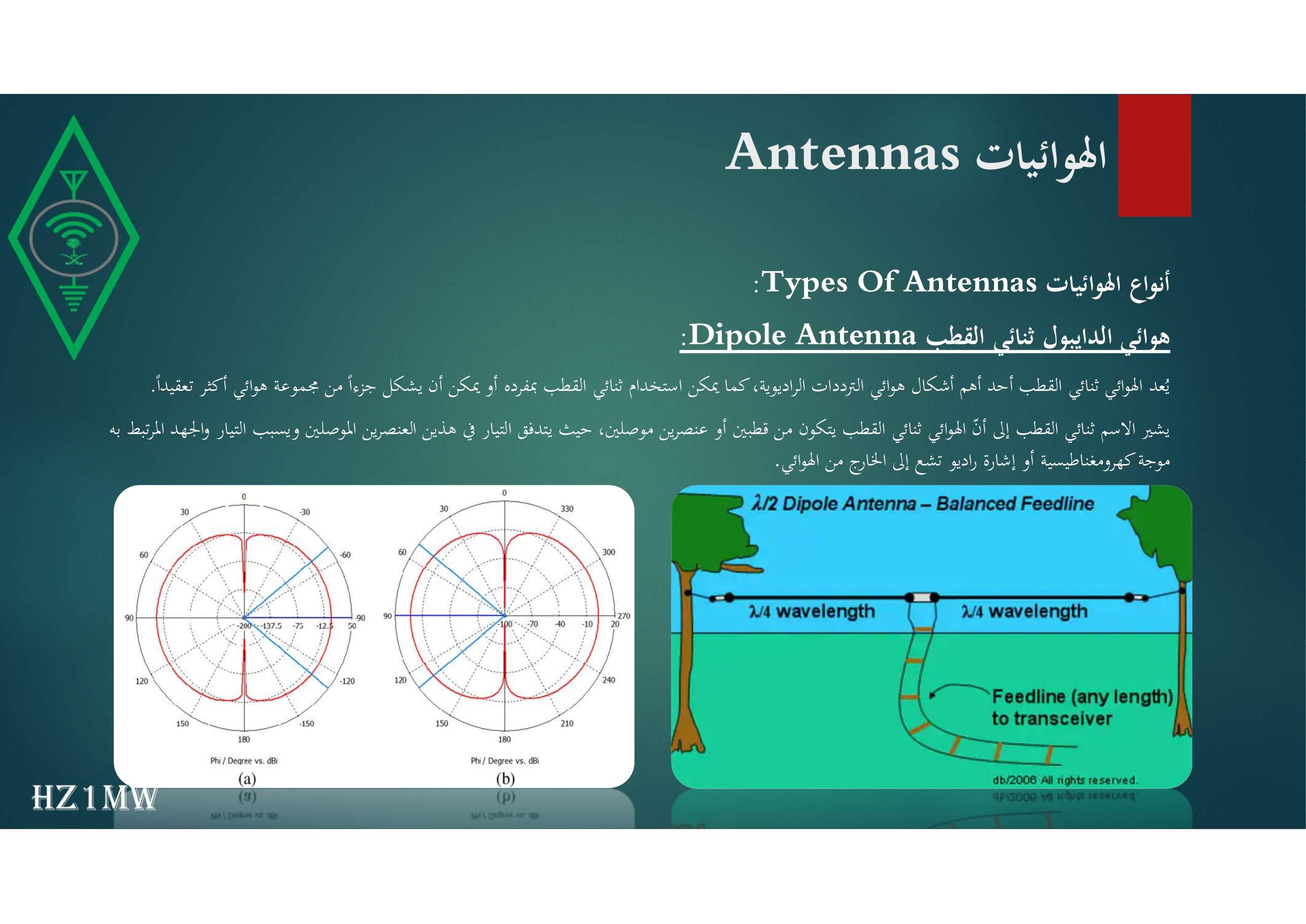

الهوائيات Antennas أنواع الهوائياتTypes Of Antennas : هوائي الدايبول ثنائي القطب Dipole Antenna: يُعد الهوائي ثنائي القطب أحد أهم أشكال هوائي الترددات الراديوية، كما يمكن استخدام ثنائي القطب بمفرده أو يمكن أن يشكل جزءاً من مجموعة هوائي أكثر تعقيداً. يشير الاسم ثنائي القطب إلى أنّ الهوائي ثنائي القطب يتكون من قطبين أو عنصرين موصلين، حيث يتدفق التيار في هذين العنصرين الموصلين ويسبب التيار والجهد المرتبط به موجة كهرومغناطيسية أو إشارة راديو تشع إلى الخارج من الهوائي.

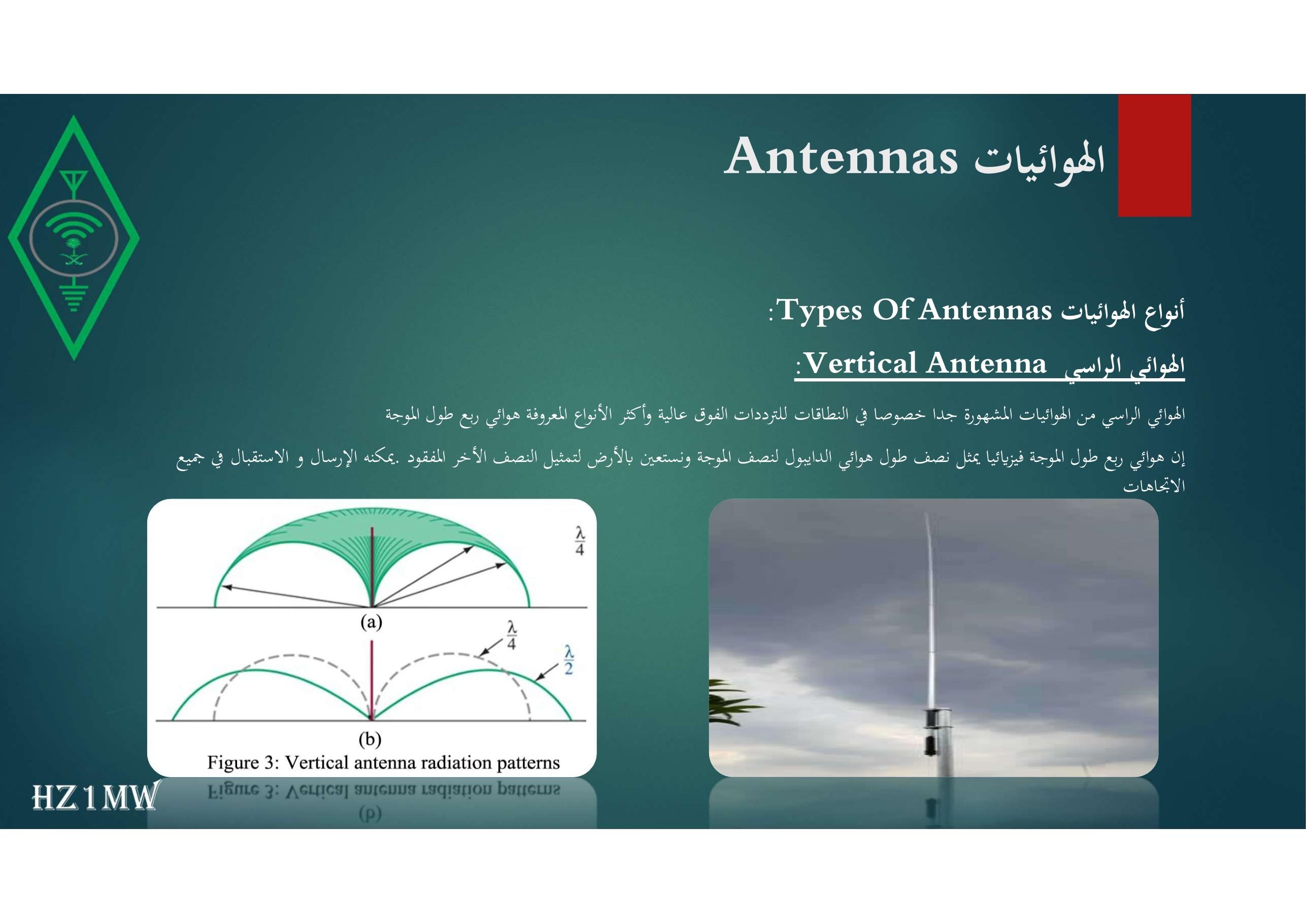

الهوائيات Antennas أنواع الهوائياتTypes Of Antennas : الهوائي الراسي Vertical Antenna : الهوائي الراسي من الهوائيات المشهورة جدا خصوصا في النطاقات للترددات الفوق عالية وأكثر الأنواع المعروفة هوائي ربع طول الموجة إن هوائي ربع طول الموجة فيزيائيا يمثل نصف طول هوائي الدايبول لنصف الموجة ونستعين بالأرض لتمثيل النصف الأخر المفقود .يمكنه الإرسال و الاستقبال في جميع الاتجاهات

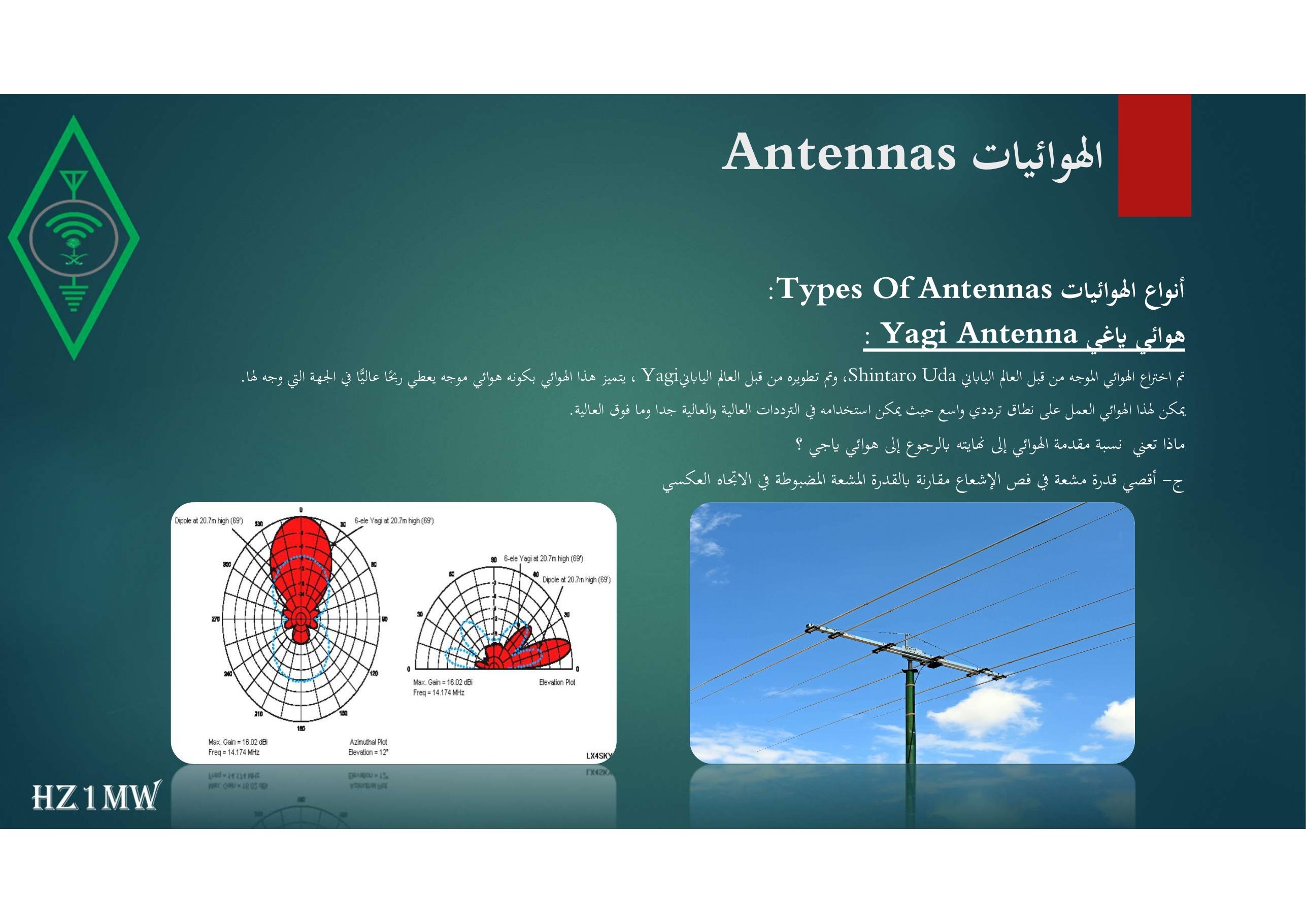

الهوائيات Antennas أنواع الهوائياتTypes Of Antennas : هوائي ياغي Yagi Antenna : تم اختراع الهوائي الموجه من قبل العالم الياباني Shintaro Uda، وتم تطويره من قبل العالم الياباني Yagi، يتميز هذا الهوائي بكونه هوائي موجه يعطي ربحًا عاليًّا في الجهة التي وجه لها. يمكن لهذا الهوائي العمل على نطاق ترددي واسع حيث يمكن استخدامه في الترددات العالية والعالية جدا وما فوق العالية. ماذا تعني نسبة مقدمة الهوائي إلى نهايته بالرجوع إلى هوائي ياجي ؟ ج- أقصي قدرة مشعة في فص الإشعاع مقارنة بالقدرة المشعة المضبوطة في الاتجاه العكسي

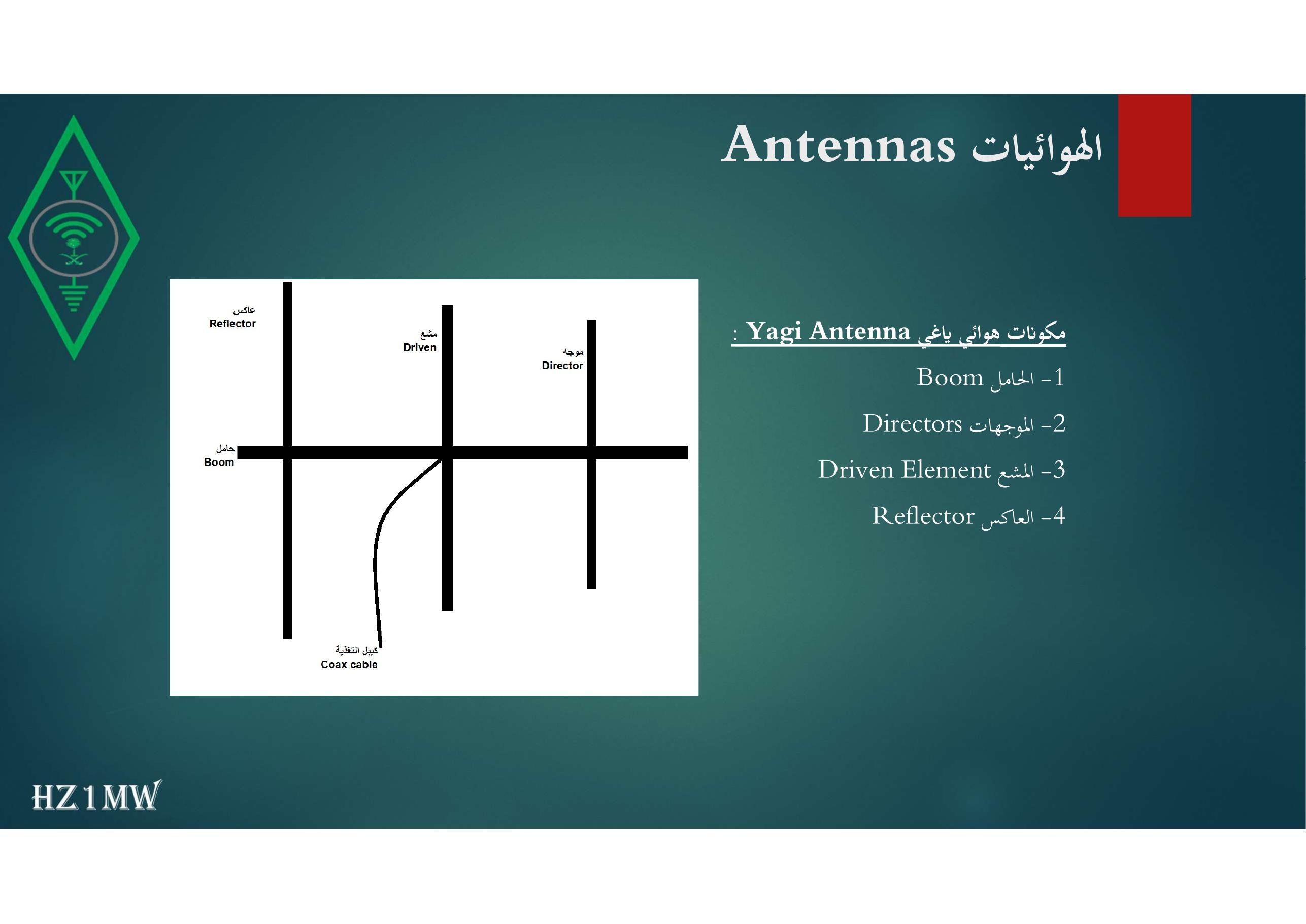

الهوائيات Antennas مكونات هوائي ياغي Yagi Antenna : 1- الحامل Boom 2- الموجهات Directors 3- المشع Driven Element 4- العاكس Reflector

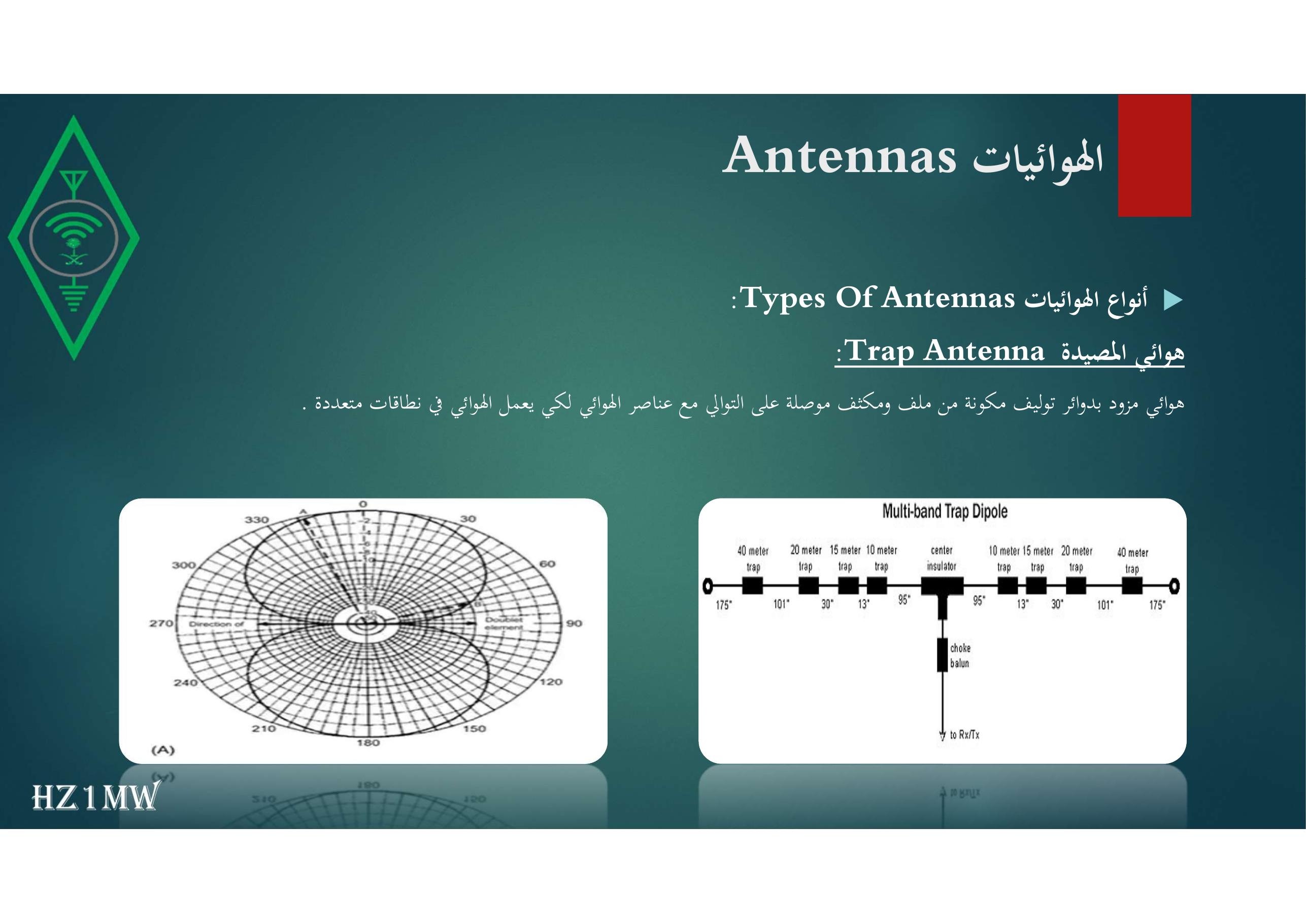

الهوائيات Antennas أنواع الهوائياتTypes Of Antennas : هوائي المصيدة Trap Antenna : هوائي مزود بدوائر توليف مكونة من ملف ومكثف موصلة على التوالي مع عناصر الهوائي لكي يعمل الهوائي في نطاقات متعددة .

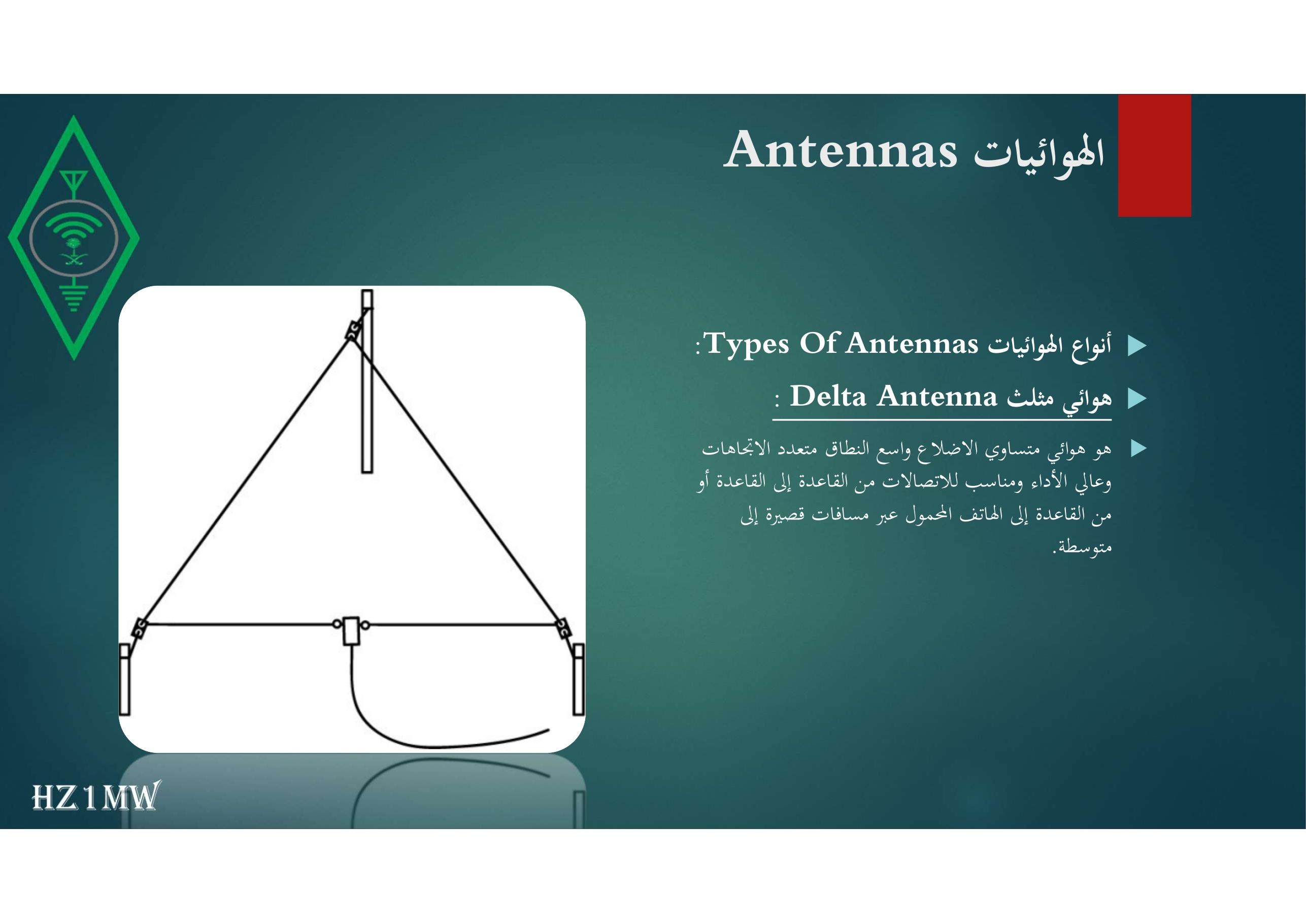

الهوائيات Antennas أنواع الهوائياتTypes Of Antennas : هوائي مثلث Delta Antenna : هو هوائي متساوي الاضلاع واسع النطاق متعدد الاتجاهات وعالي الأداء ومناسب للاتصالات من القاعدة إلى القاعدة أو من القاعدة إلى الهاتف المحمول عبر مسافات قصيرة إلى متوسطة.

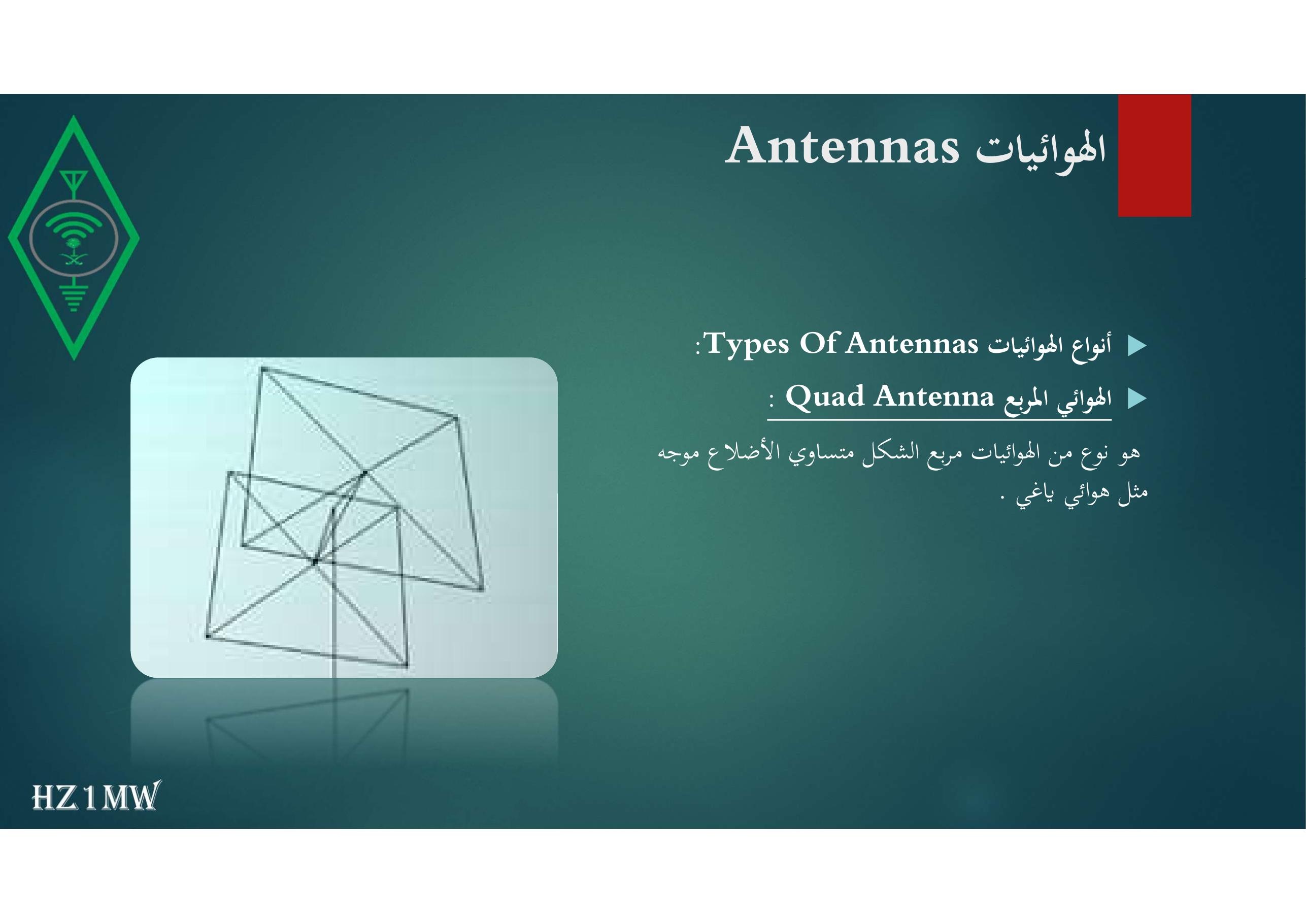

الهوائيات Antennas أنواع الهوائياتTypes Of Antennas : الهوائي المربع Quad Antenna : هو نوع من الهوائيات مربع الشكل متساوي الأضلاع موجه مثل هوائي ياغي .

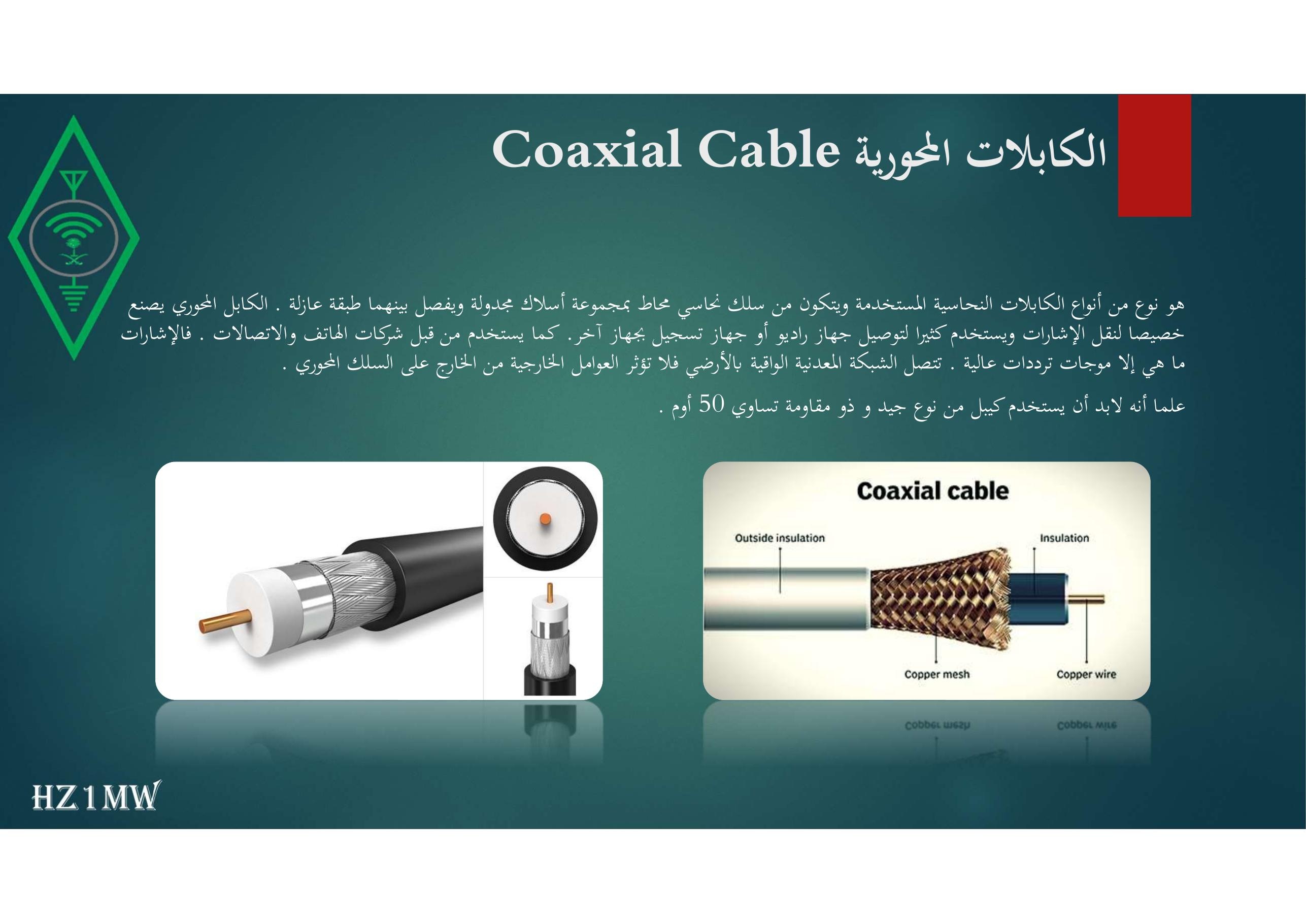

الكابلات المحورية Coaxial Cable هو نوع من أنواع الكابلات النحاسية المستخدمة ويتكون من سلك نحاسي محاط بمجموعة أسلاك مجدولة ويفصل بينهما طبقة عازلة . الكابل المحوري يصنع خصيصا لنقل الإشارات ويستخدم كثيرا لتوصيل جهاز راديو أو جهاز تسجيل بجهاز آخر. كما يستخدم من قبل شركات الهاتف والاتصالات . فالإشارات ما هي إلا موجات ترددات عالية . تتصل الشبكة المعدنية الواقية بالأرضي فلا تؤثر العوامل الخارجية من الخارج على السلك المحوري . علما أنه لابد أن يستخدم كيبل من نوع جيد و ذو مقاومة تساوي 50 أوم .

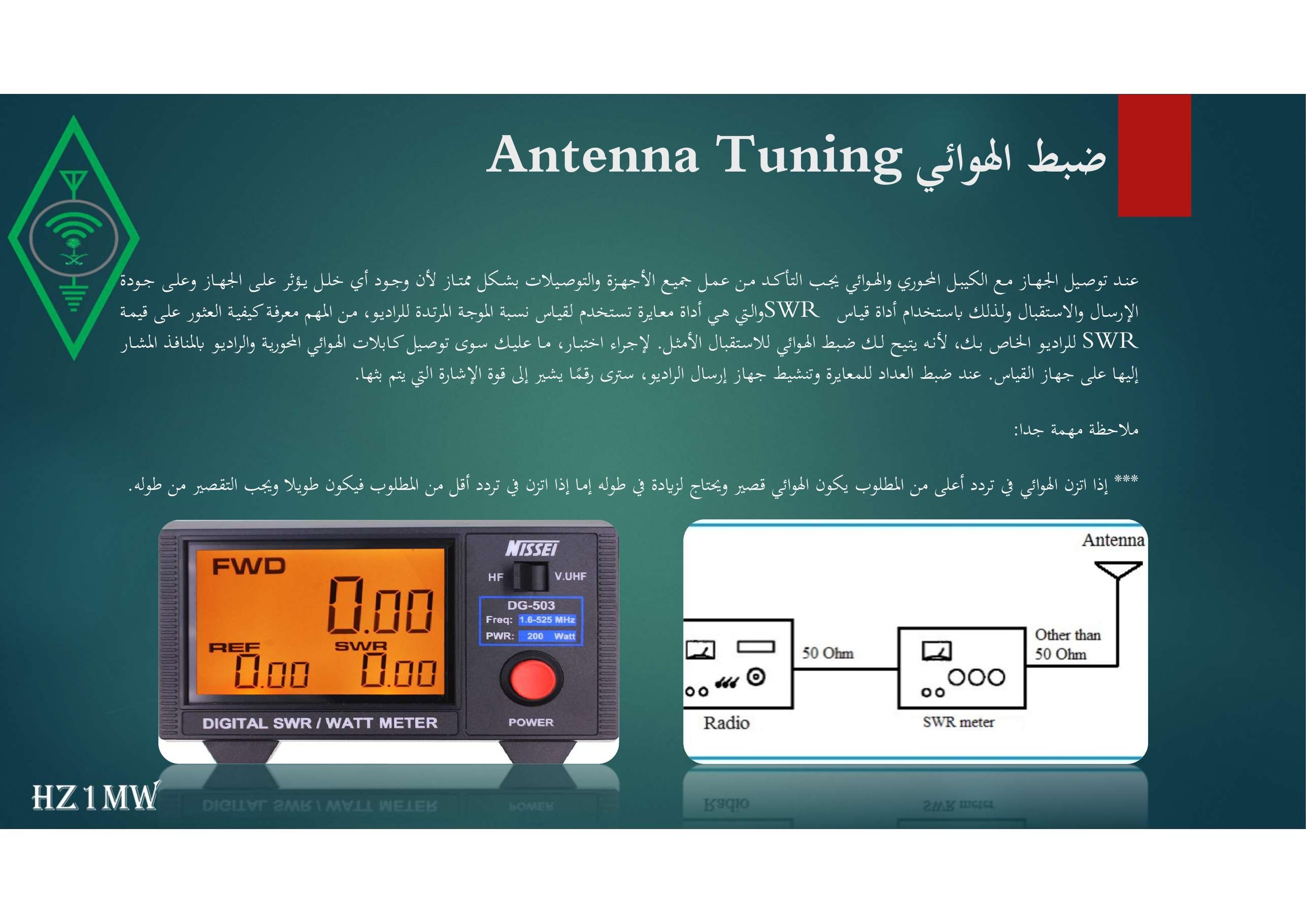

ضبط الهوائي Antenna Tuning عند توصيل الجهاز مع الكيبل المحوري والهوائي يجب التأكد من عمل جميع الأجهزة والتوصيلات بشكل ممتاز لأن وجود أي خلل يؤثر على الجهاز وعلى جودة الإرسال والاستقبال ولذلك باستخدام أداة قياس SWR والتي هي أداة معايرة تستخدم لقياس نسبة الموجة المرتدة للراديو، من المهم معرفة كيفية العثور على قيمة SWR للراديو الخاص بك، لأنه يتيح لك ضبط الهوائي للاستقبال الأمثل. لإجراء اختبار، ما عليك سوى توصيل كابلات الهوائي المحورية والراديو بالمنافذ المشار إليها على جهاز القياس. عند ضبط العداد للمعايرة وتنشيط جهاز إرسال الراديو، سترى رقمًا يشير إلى قوة الإشارة التي يتم بثها. ملاحظة مهمة جدا: *** إذا اتزن الهوائي في تردد أعلى من المطلوب يكون الهوائي قصير ويحتاج لزيادة في طوله إما إذا اتزن في تردد أقل من المطلوب فيكون طويلا ويجب التقصير من طوله.

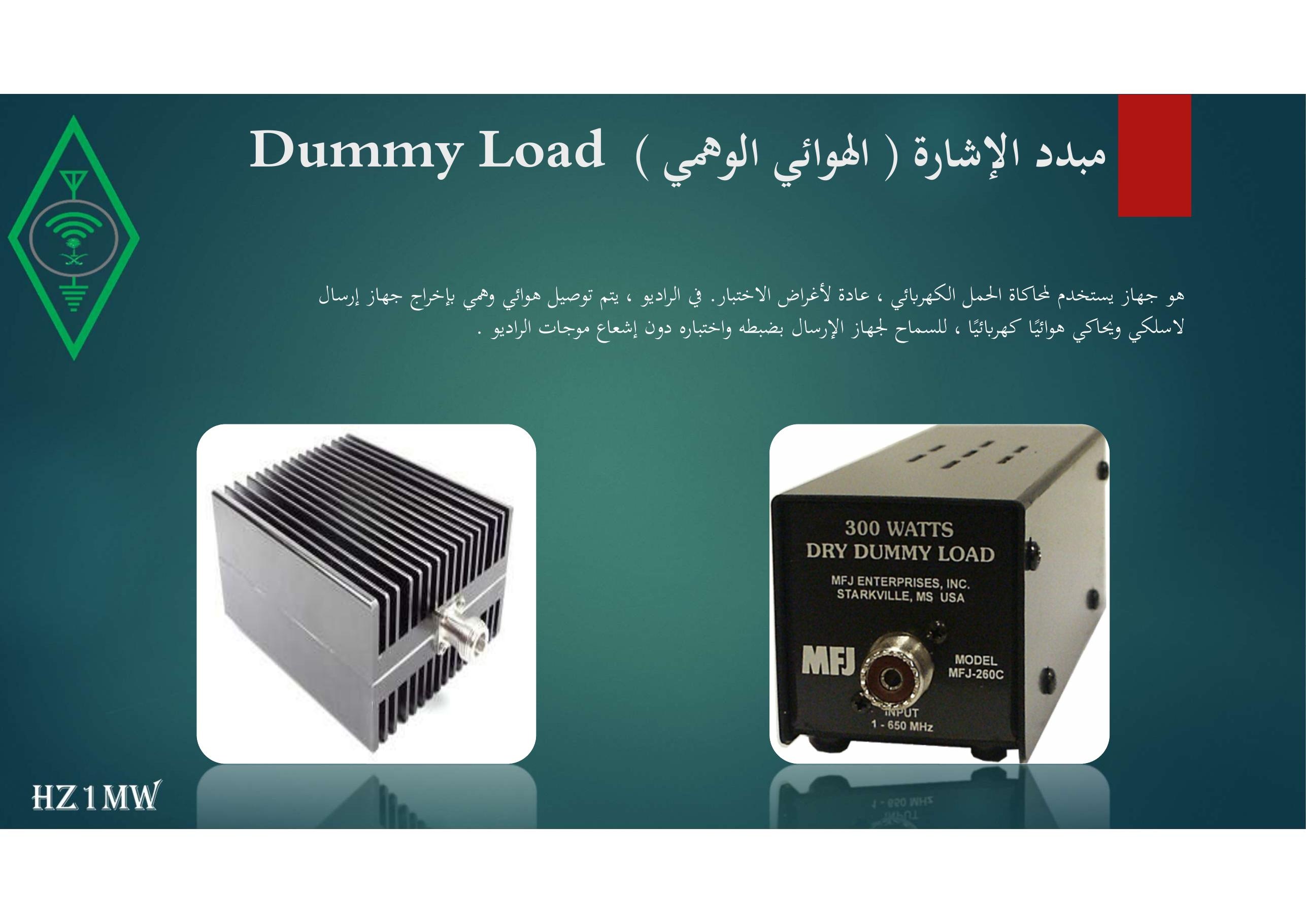

مبدد الإشارة ( الهوائي الوهمي ) Dummy Load هو جهاز يستخدم لمحاكاة الحمل الكهربائي ، عادة لأغراض الاختبار. في الراديو ، يتم توصيل هوائي وهمي بإخراج جهاز إرسال لاسلكي ويحاكي هوائيًا كهربائيًا ، للسماح لجهاز الإرسال بضبطه واختباره دون إشعاع موجات الراديو .

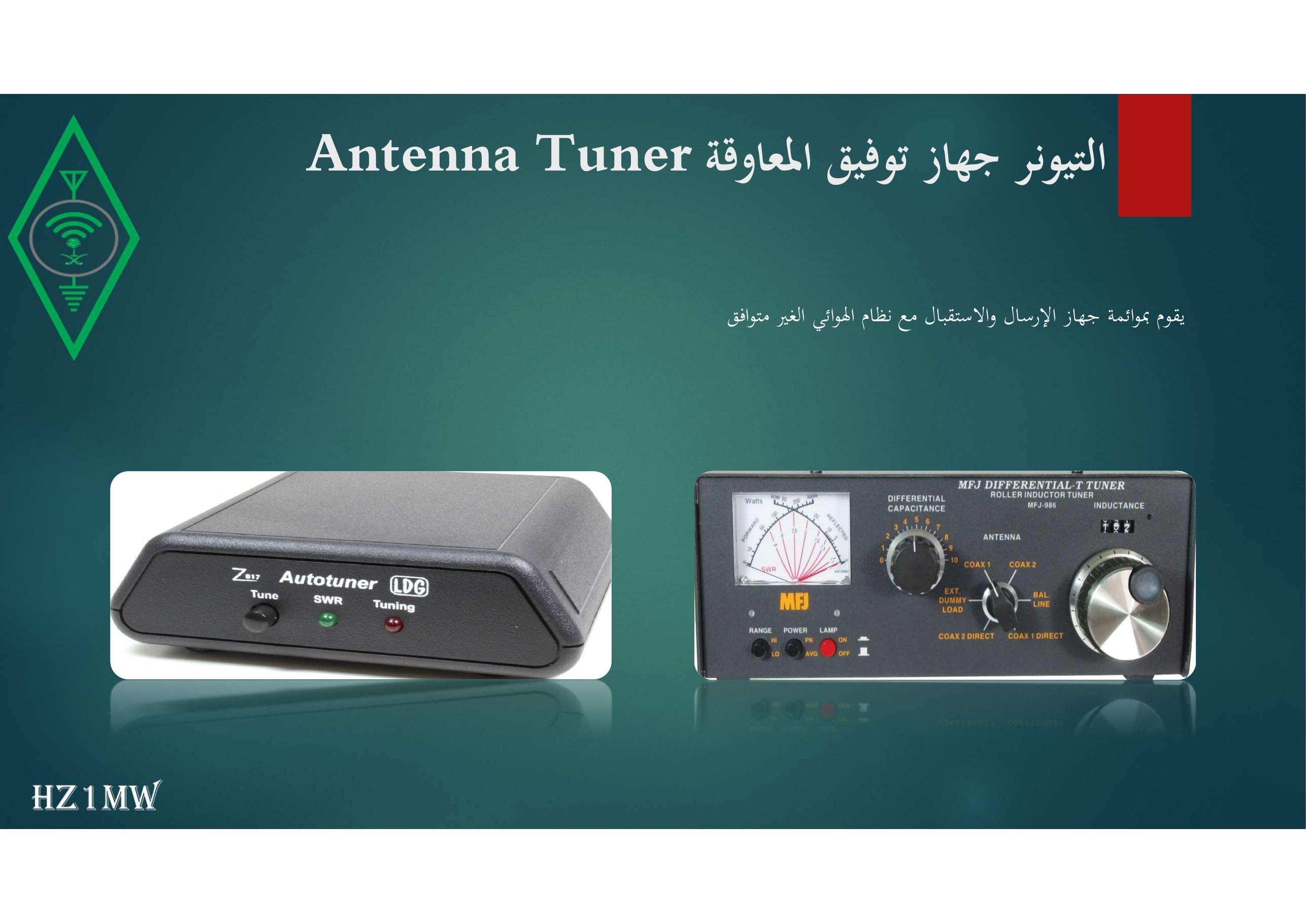

التيونر جهاز توفيق المعاوقةAntenna Tuner يقوم بموائمة جهاز الإرسال والاستقبال مع نظام الهوائي الغير متوافق

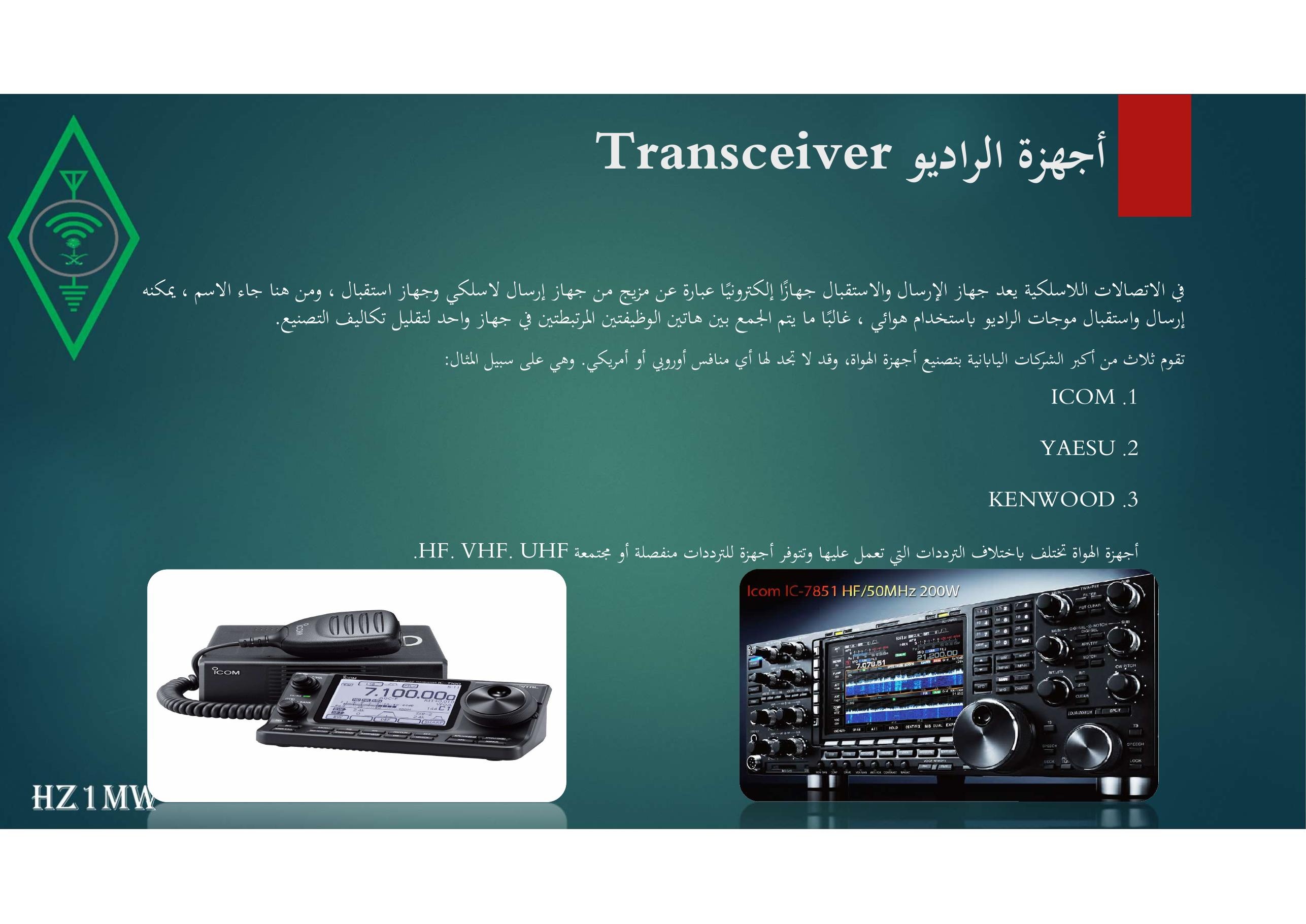

أجهزة الراديو Transceiver في الاتصالات اللاسلكية يعد جهاز الإرسال والاستقبال جهازًا إلكترونيًا عبارة عن مزيج من جهاز إرسال لاسلكي وجهاز استقبال ، ومن هنا جاء الاسم ، يمكنه إرسال واستقبال موجات الراديو باستخدام هوائي ، غالبًا ما يتم الجمع بين هاتين الوظيفتين المرتبطتين في جهاز واحد لتقليل تكاليف التصنيع. تقوم ثلاث من أكبر الشركات اليابانية بتصنيع أجهزة الهواة، وقد لا تجد لها أي منافس أوروبي أو أمريكي. وهي على سبيل المثال: ICOM .1 YAESU .2 KENWOOD .3 أجهزة الهواة تختلف باختلاف الترددات التي تعمل عليها وتتوفر أجهزة للترددات منفصلة أو مجتمعة.HF. VHF. UHF

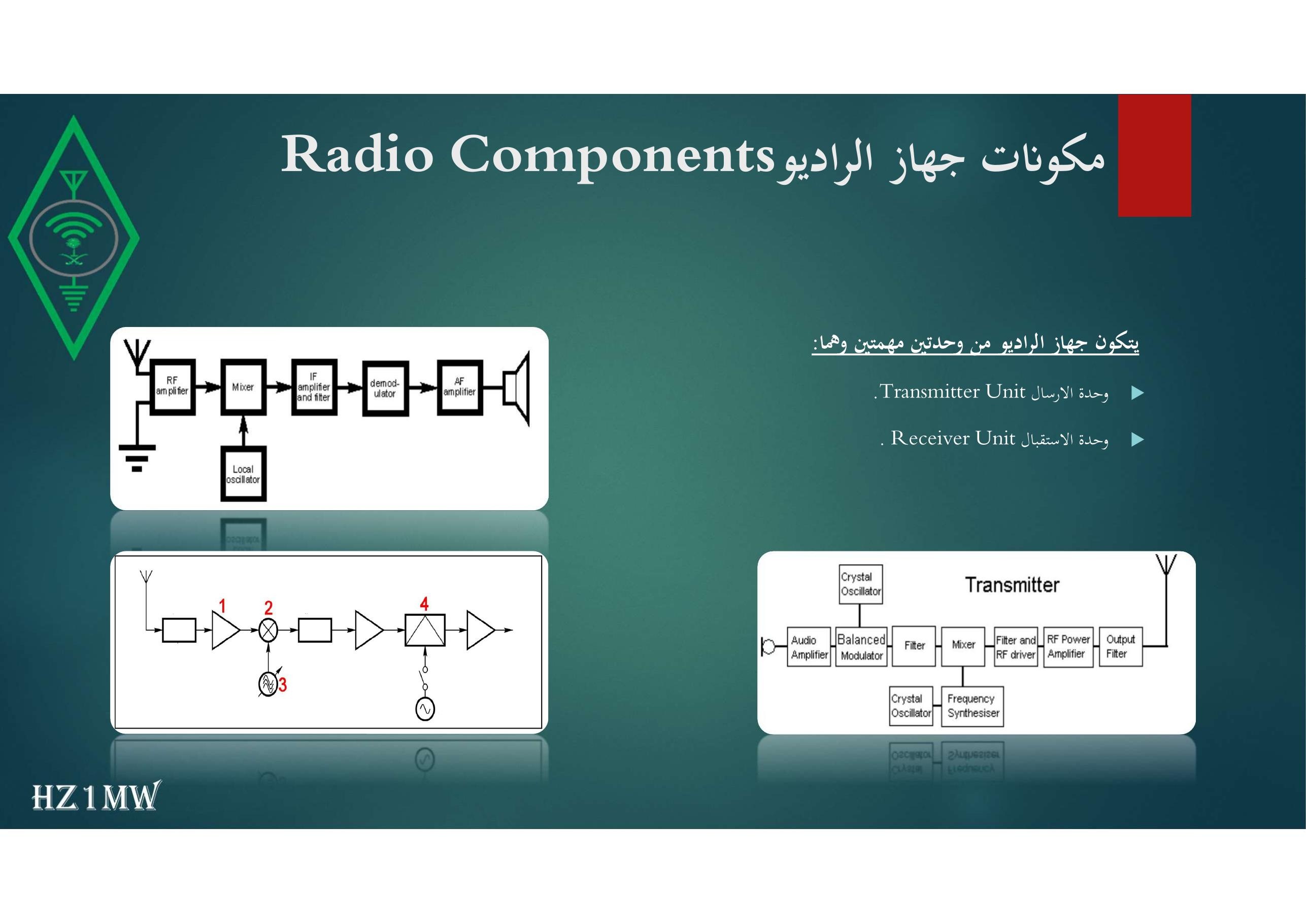

مكونات جهاز الراديو Radio Components يتكون جهاز الراديو من وحدتين مهمتين وهما: وحدة الارسال Transmitter Unit. وحدة الاستقبال Receiver Unit .

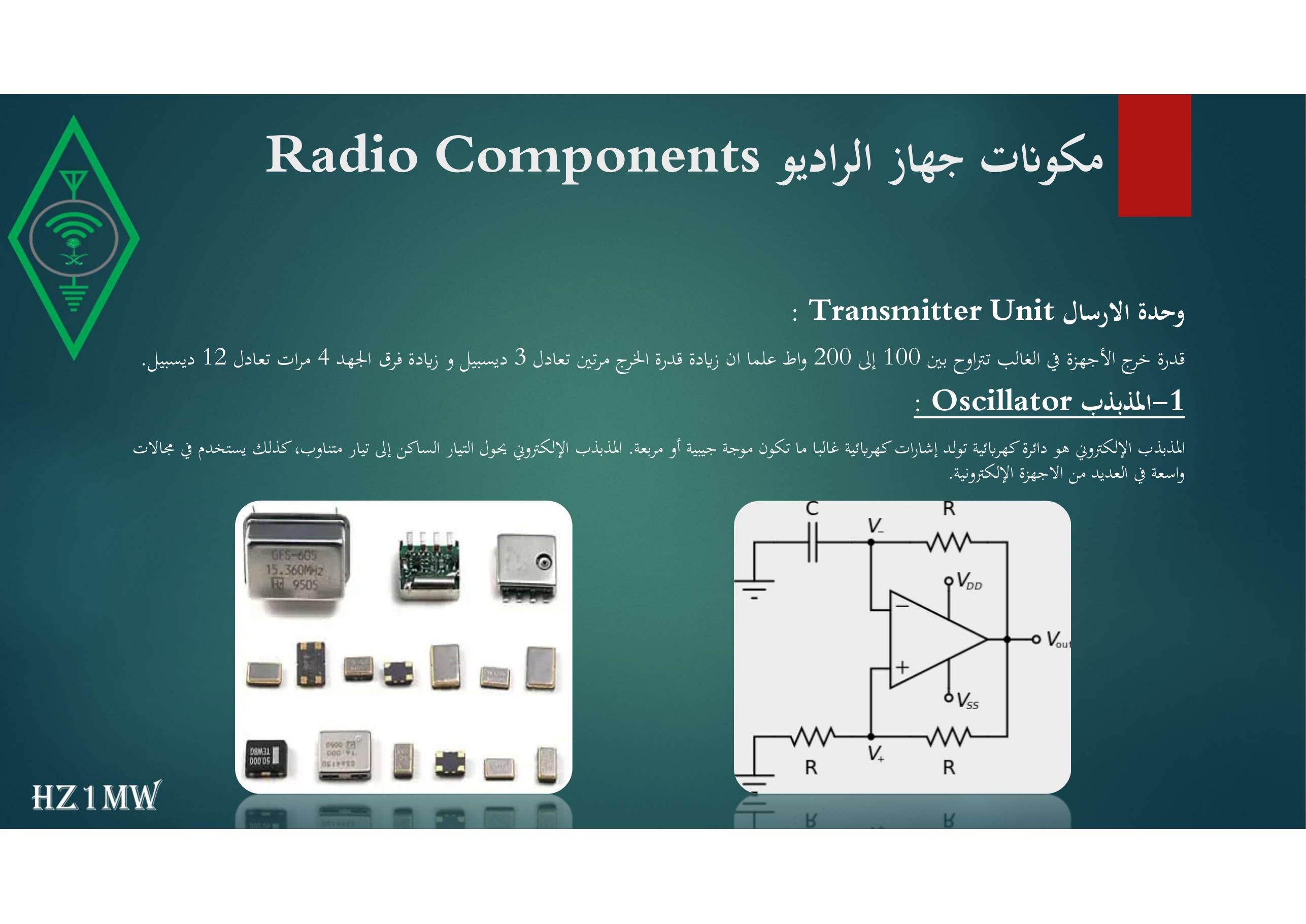

مكونات جهاز الراديو Radio Components وحدة الارسال Transmitter Unit : قدرة خرج الأجهزة في الغالب تتراوح بين 100 إلى 200 واط علما ان زيادة قدرة الخرج مرتين تعادل 3 ديسبيل و زيادة فرق الجهد 4 مرات تعادل 12 ديسبيل. 1-المذبذب Oscillator : المذبذب الإلكتروني هو دائرة كهربائية تولد إشارات كهربائية غالبا ما تكون موجة جيبية أو مربعة. المذبذب الإلكتروني يحول التيار الساكن إلى تيار متناوب، كذلك يستخدم في مجالات واسعة في العديد من الاجهزة الإلكترونية.

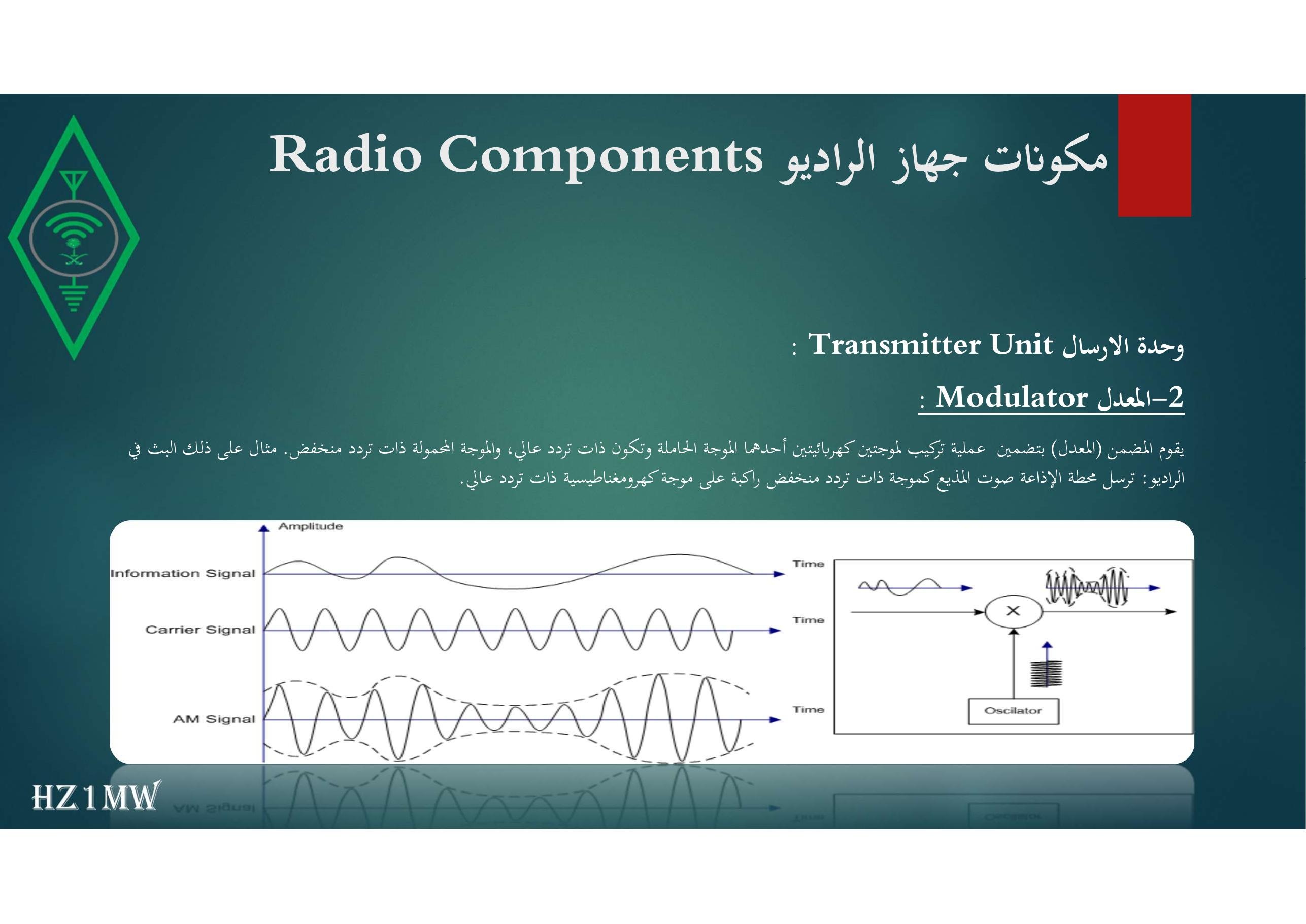

مكونات جهاز الراديو Radio Components وحدة الارسال Transmitter Unit : 2-المعدل Modulator : يقوم المضمن (المعدل) بتضمين ‏ عملية تركيب لموجتين كهربائيتين أحدهما الموجة الحاملة وتكون ذات تردد عالي، والموجة المحمولة ذات تردد منخفض. مثال على ذلك البث في الراديو: ترسل محطة الإذاعة صوت المذيع كموجة ذات تردد منخفض راكبة على موجة كهرومغناطيسية ذات تردد عالي.

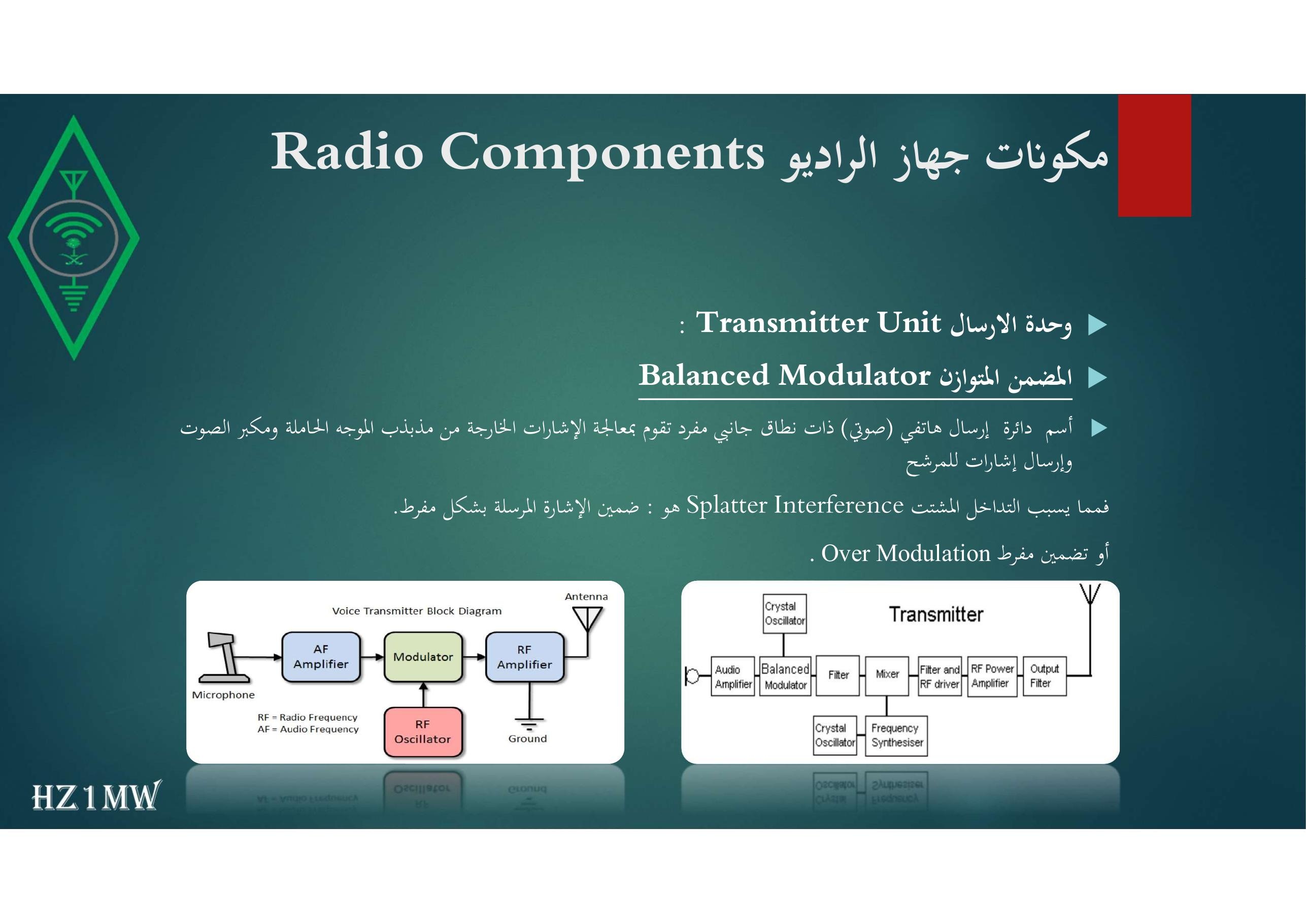

مكونات جهاز الراديو Radio Components وحدة الارسال Transmitter Unit : المضمن المتوازن Balanced Modulator أسم دائرة إرسال هاتفي (صوتي) ذات نطاق جانبي مفرد تقوم بمعالجة الإشارات الخارجة من مذبذب الموجه الحاملة ومكبر الصوت وإرسال إشارات للمرشح فمما يسبب التداخل المشتت Splatter Interference هو : ضمين الإشارة المرسلة بشكل مفرط. أو تضمين مفرط Over Modulation .

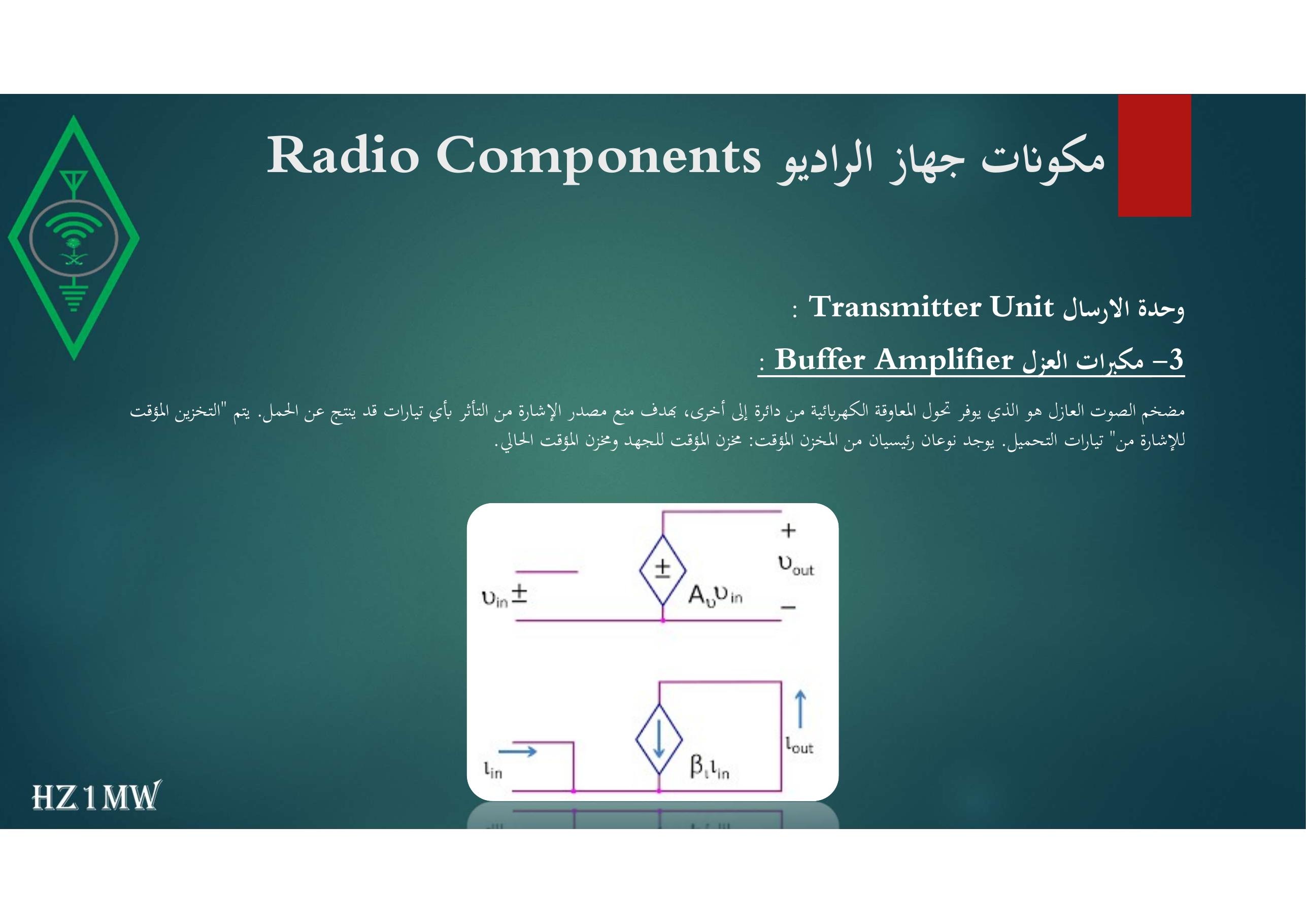

مكونات جهاز الراديو Radio Components وحدة الارسال Transmitter Unit : 3- مكبرات العزل Buffer Amplifier : مضخم الصوت العازل هو الذي يوفر تحول المعاوقة الكهربائية من دائرة إلى أخرى، بهدف منع مصدر الإشارة من التأثر بأي تيارات قد ينتج عن الحمل. يتم "التخزين المؤقت للإشارة من" تيارات التحميل. يوجد نوعان رئيسيان من المخزن المؤقت: مخزن المؤقت للجهد ومخزن المؤقت الحالي.

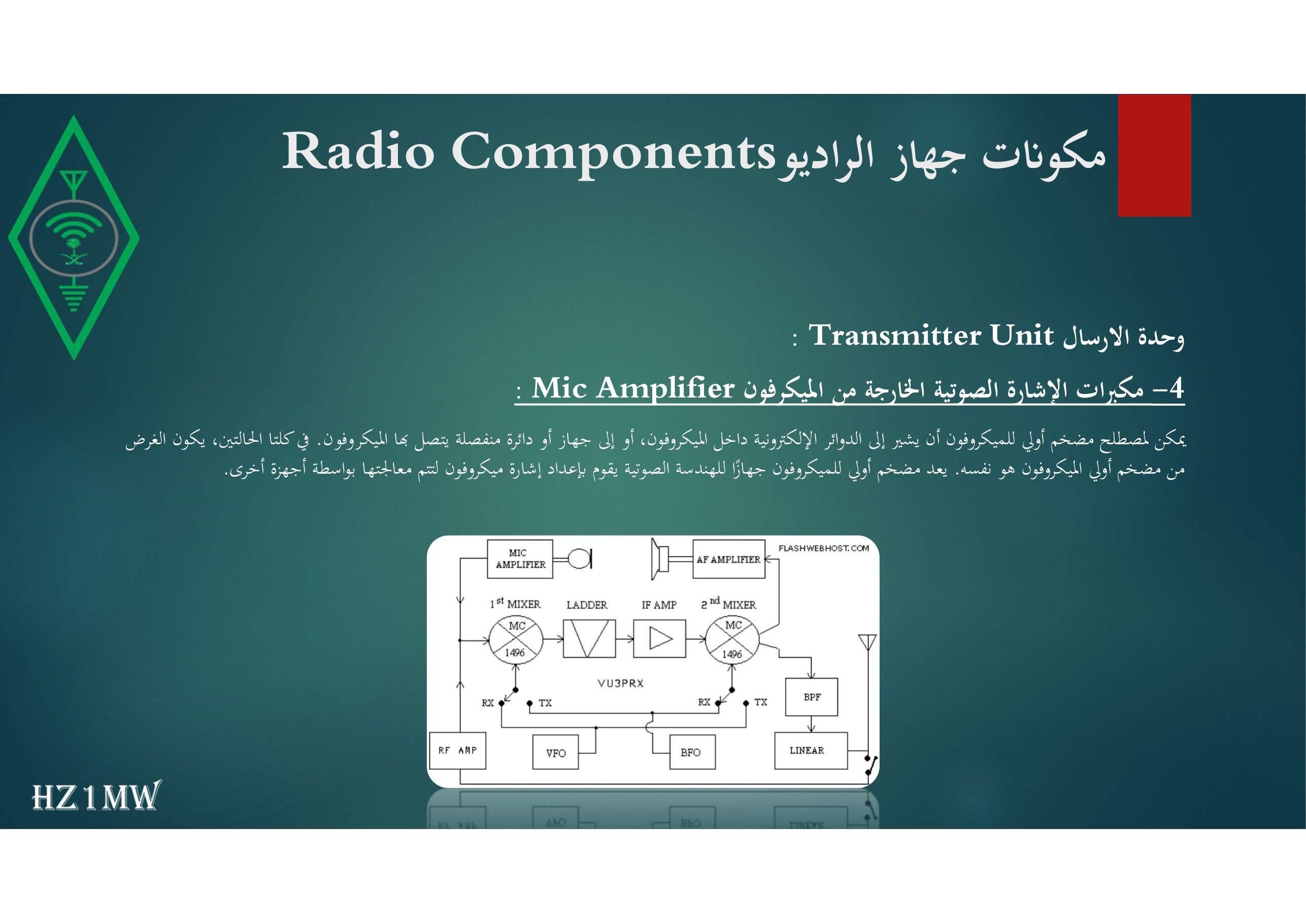

مكونات جهاز الراديو Radio Components وحدة الارسال Transmitter Unit : 4- مكبرات الإشارة الصوتية الخارجة من الميكرفون Mic Amplifier : يمكن لمصطلح مضخم أولي للميكروفون أن يشير إلى الدوائر الإلكترونية داخل الميكروفون، أو إلى جهاز أو دائرة منفصلة يتصل بها الميكروفون. في كلتا الحالتين، يكون الغرض من مضخم أولي الميكروفون هو نفسه. يعد مضخم أولي للميكروفون جهازًا للهندسة الصوتية يقوم بإعداد إشارة ميكروفون لتتم معالجتها بواسطة أجهزة أخرى.

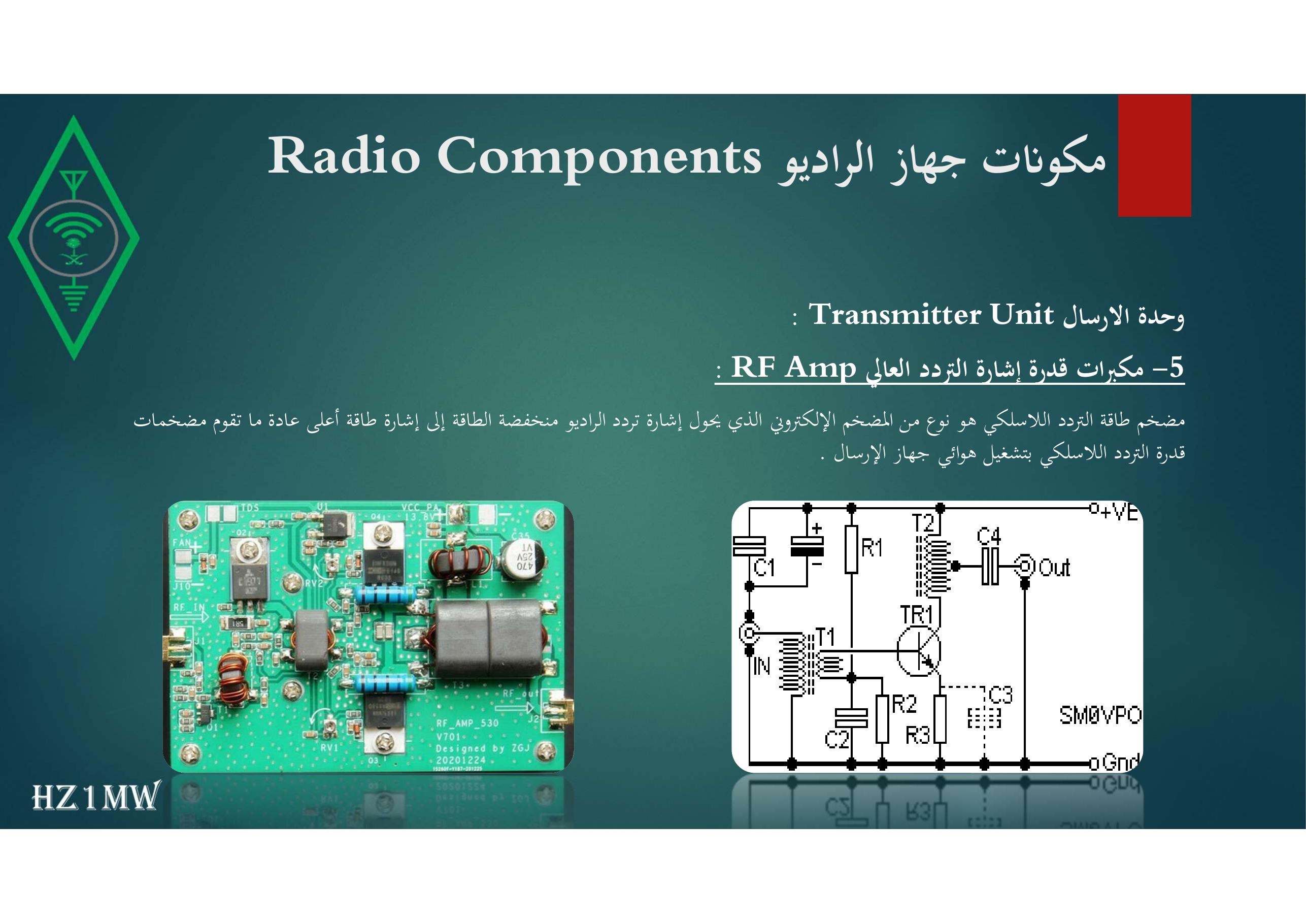

مكونات جهاز الراديو Radio Components وحدة الارسال Transmitter Unit : 5- مكبرات قدرة إشارة التردد العالي RF Amp : مضخم طاقة التردد اللاسلكي هو نوع من المضخم الإلكتروني الذي يحول إشارة تردد الراديو منخفضة الطاقة إلى إشارة طاقة أعلى عادة ما تقوم مضخمات قدرة التردد اللاسلكي بتشغيل هوائي جهاز الإرسال .

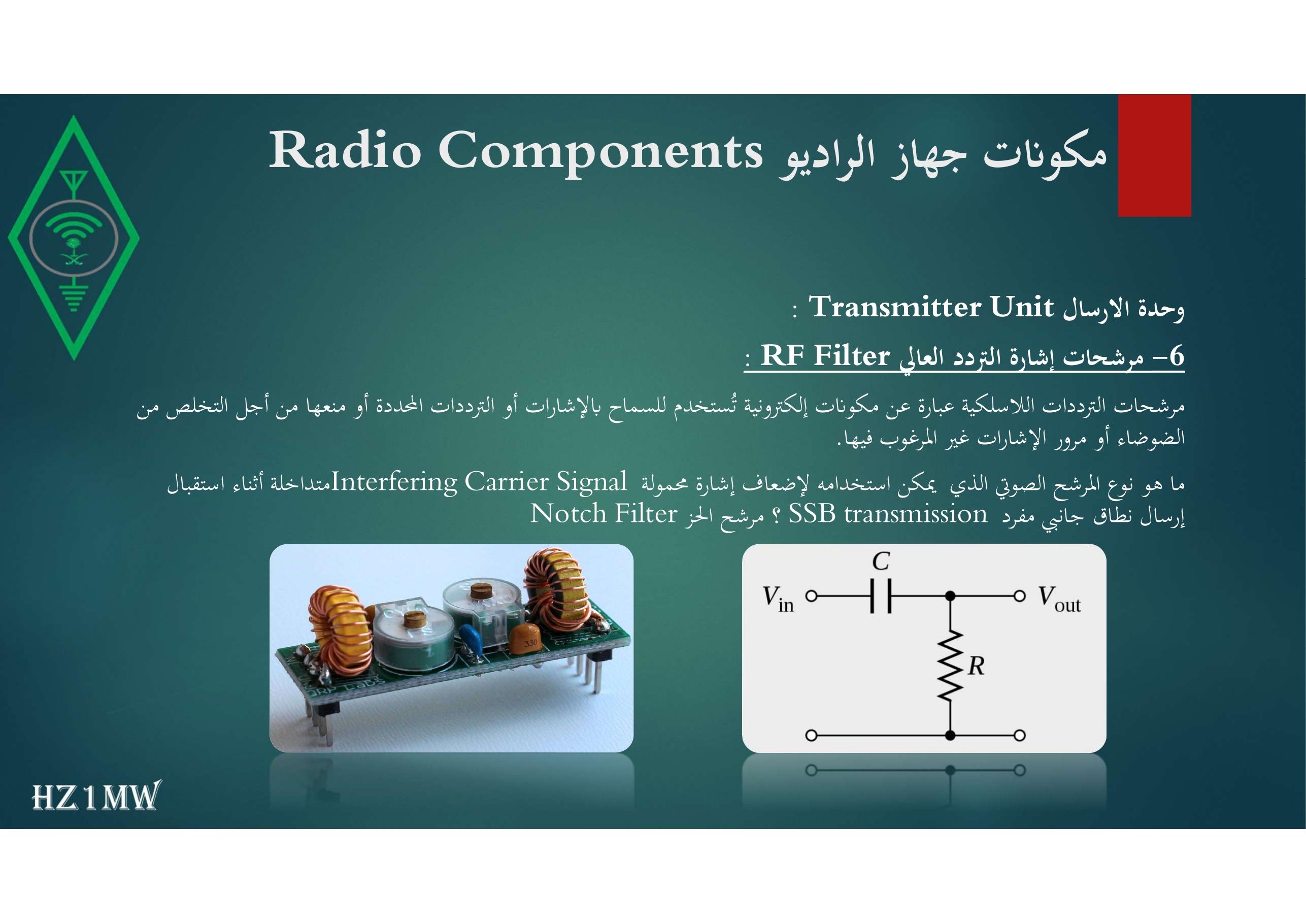

مكونات جهاز الراديو Radio Components وحدة الارسال Transmitter Unit : 6- مرشحات إشارة التردد العالي RF Filter : مرشحات الترددات اللاسلكية عبارة عن مكونات إلكترونية تُستخدم للسماح بالإشارات أو الترددات المحددة أو منعها من أجل التخلص من الضوضاء أو مرور الإشارات غير المرغوب فيها. ما هو نوع المرشح الصوتي الذي يمكن استخدامه لإضعاف إشارة محمولة Interfering Carrier Signal متداخلة أثناء استقبال إرسال نطاق جانبي مفرد SSB transmission  ؟ مرشح الحز Notch Filter

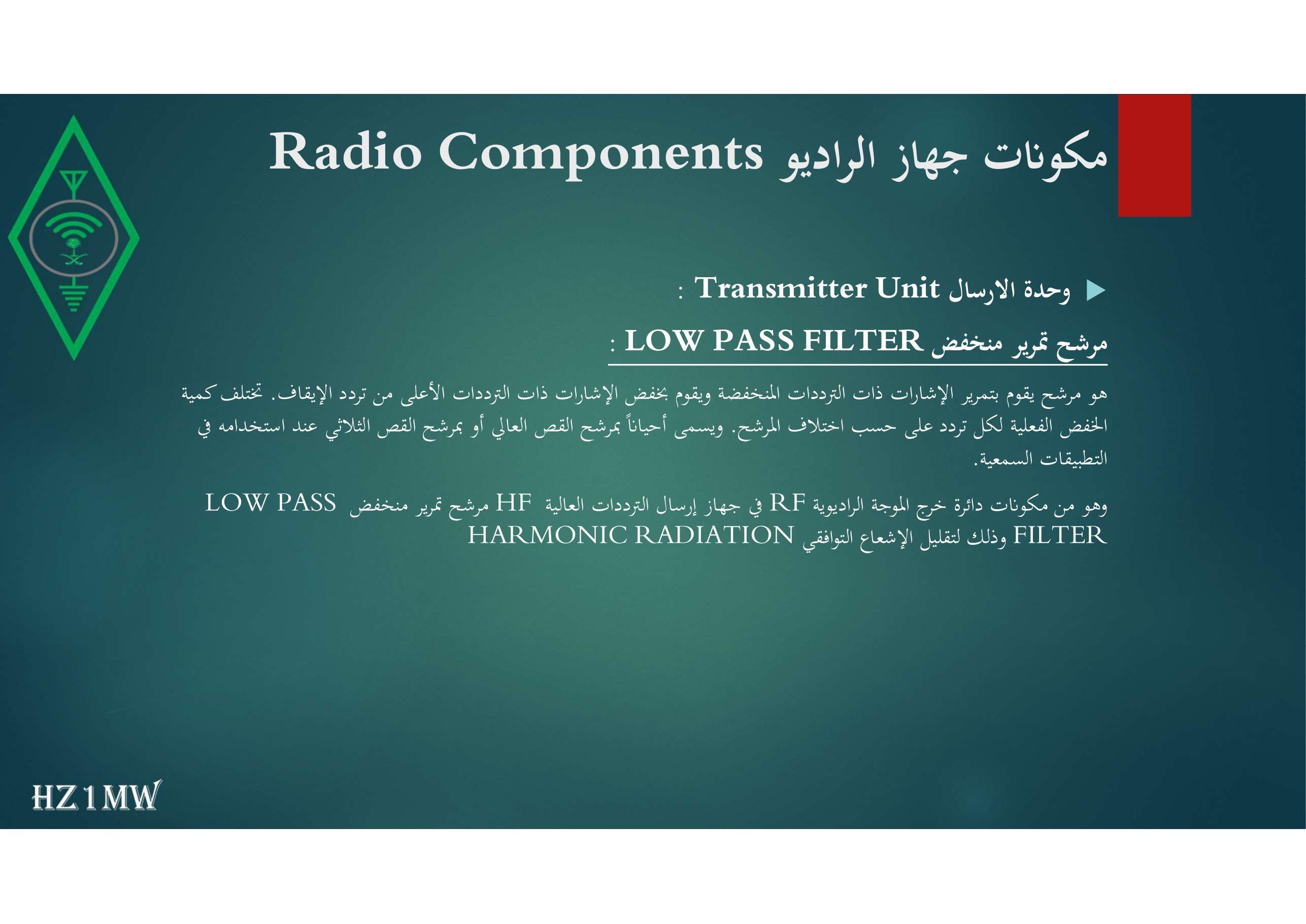

مكونات جهاز الراديو Radio Components وحدة الارسال Transmitter Unit : مرشح تمرير منخفض: LOW PASS FILTER هو مرشح يقوم بتمرير الإشارات ذات الترددات المنخفضة ويقوم بخفض الإشارات ذات الترددات الأعلى من تردد الإيقاف. تختلف كمية الخفض الفعلية لكل تردد على حسب اختلاف المرشح. ويسمى أحياناً بمرشح القص العالي أو بمرشح القص الثلاثي عند استخدامه في التطبيقات السمعية. وهو من مكونات دائرة خرج الموجة الراديوية RF في جهاز إرسال الترددات العالية HF مرشح تمرير منخفض LOW PASS FILTER وذلك لتقليل الإشعاع التوافقي HARMONIC RADIATION

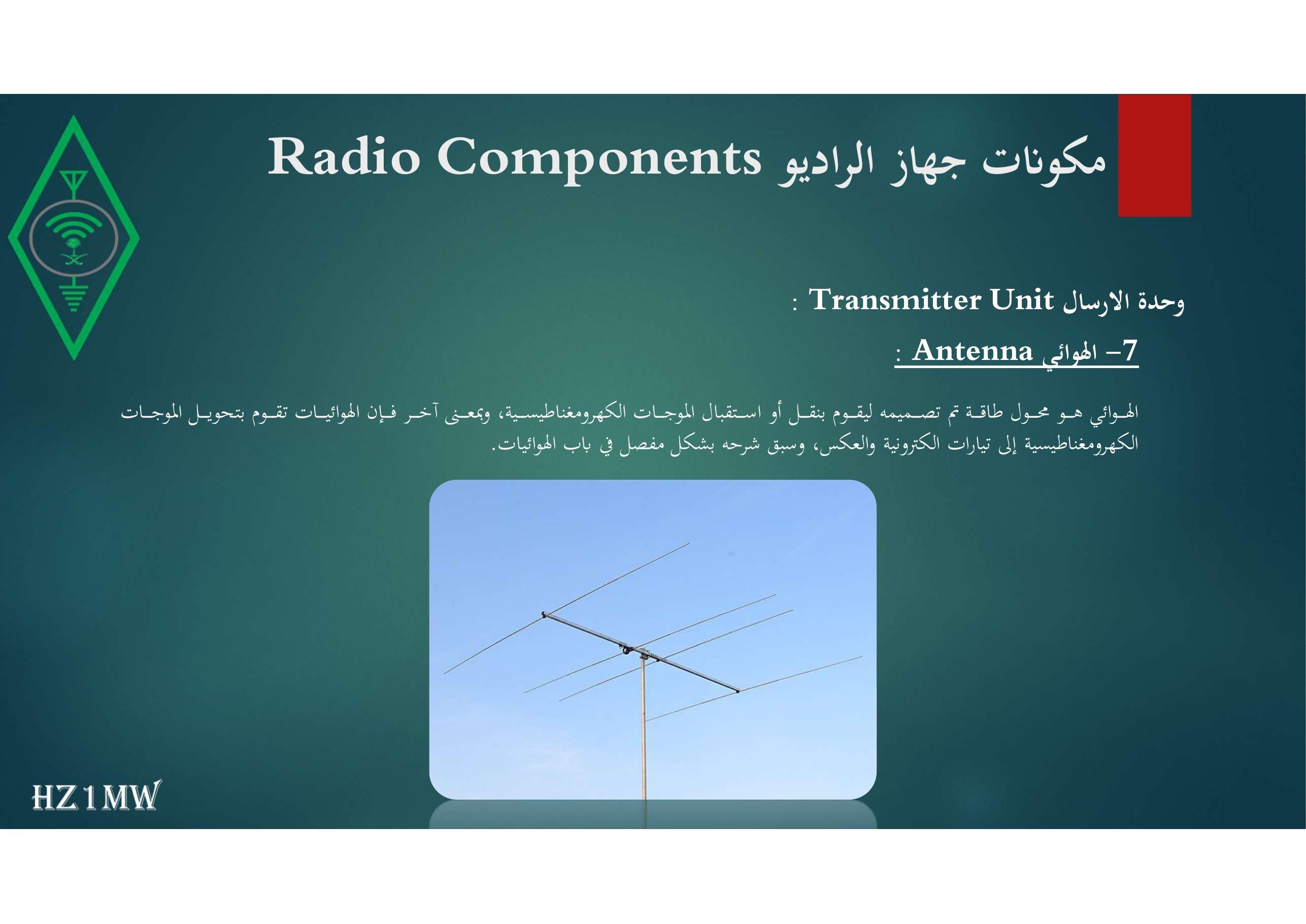

مكونات جهاز الراديو Radio Components وحدة الارسال Transmitter Unit : 7- الهوائي Antenna : الهوائي هو محول طاقة تم تصميمه ليقوم بنقل أو استقبال الموجات الكهرومغناطيسية، وبمعنى آخر فإن الهوائيات تقوم بتحويل الموجات الكهرومغناطيسية إلى تيارات الكترونية والعكس، وسبق شرحه بشكل مفصل في باب الهوائيات.

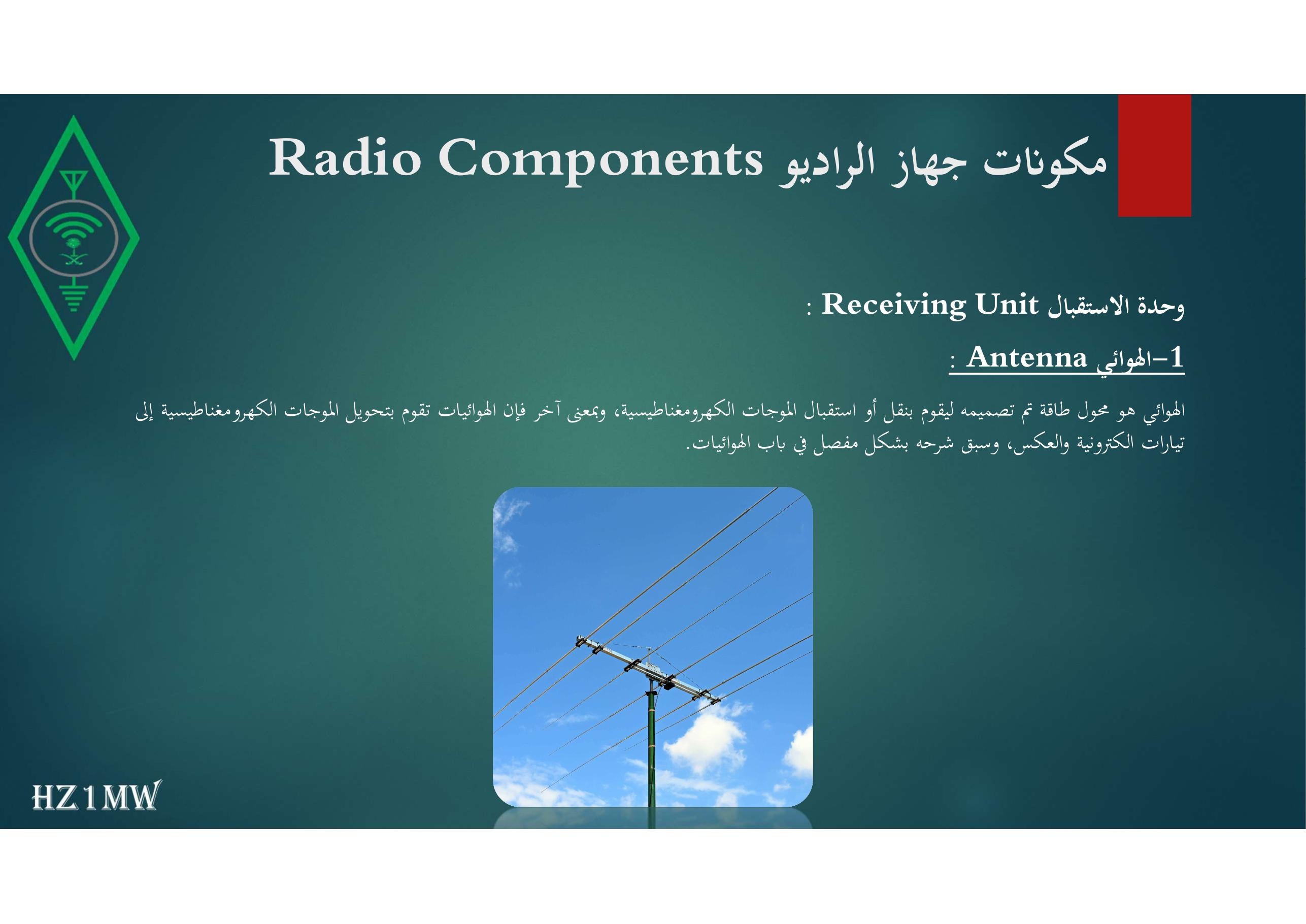

مكونات جهاز الراديو Radio Components وحدة الاستقبال Receiving Unit : 1-الهوائي Antenna : الهوائي هو محول طاقة تم تصميمه ليقوم بنقل أو استقبال الموجات الكهرومغناطيسية، وبمعنى آخر فإن الهوائيات تقوم بتحويل الموجات الكهرومغناطيسية إلى تيارات الكترونية والعكس، وسبق شرحه بشكل مفصل في باب الهوائيات.

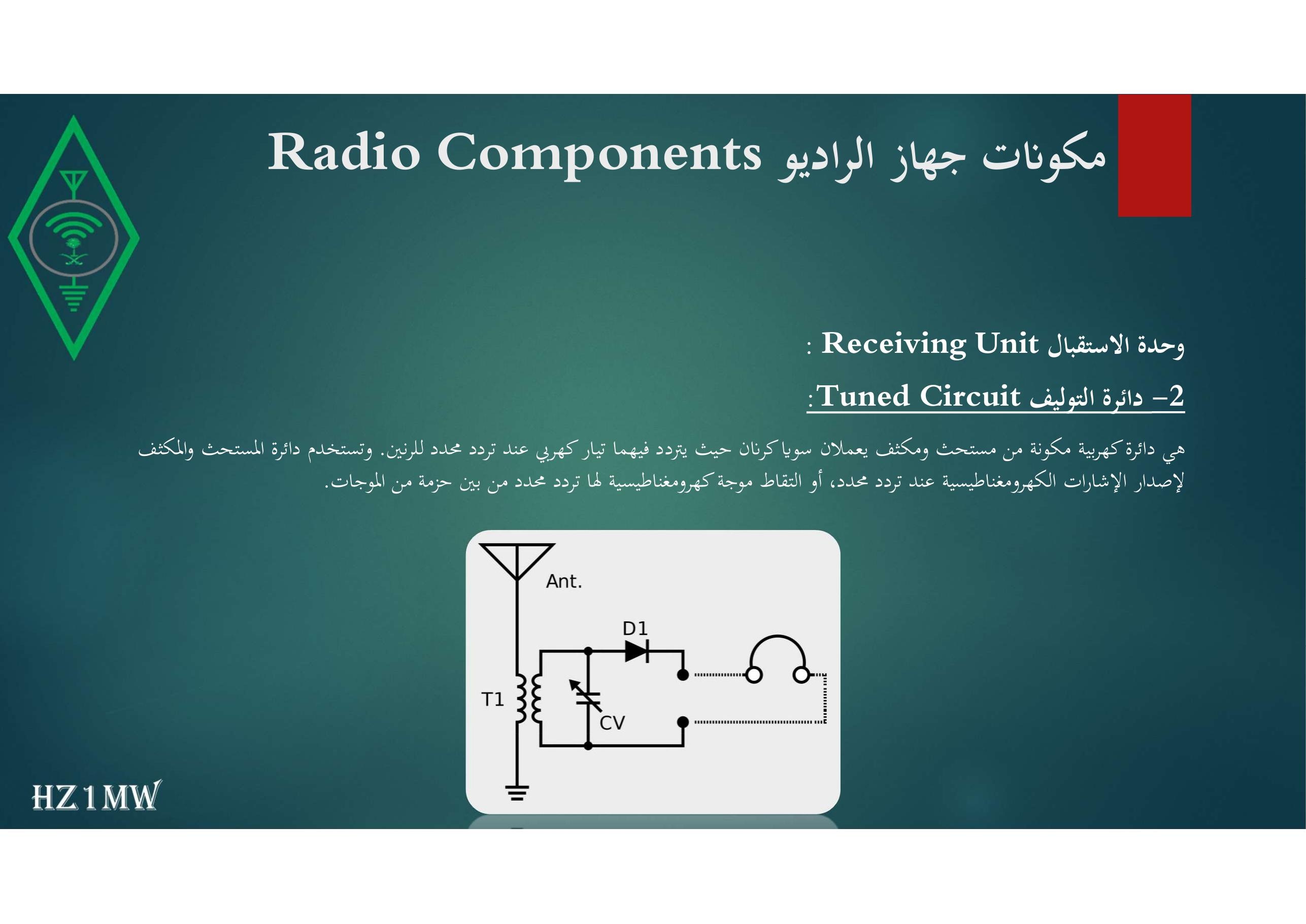

مكونات جهاز الراديو Radio Components وحدة الاستقبال Receiving Unit : 2- دائرة التوليف Tuned Circuit: هي دائرة كهربية مكونة من مستحث ومكثف يعملان سويا كرنان حيث يتردد فيهما تيار كهربي عند تردد محدد للرنين. وتستخدم دائرة المستحث والمكثف لإصدار الإشارات الكهرومغناطيسية عند تردد محدد، أو التقاط موجة كهرومغناطيسية لها تردد محدد من بين حزمة من الموجات.

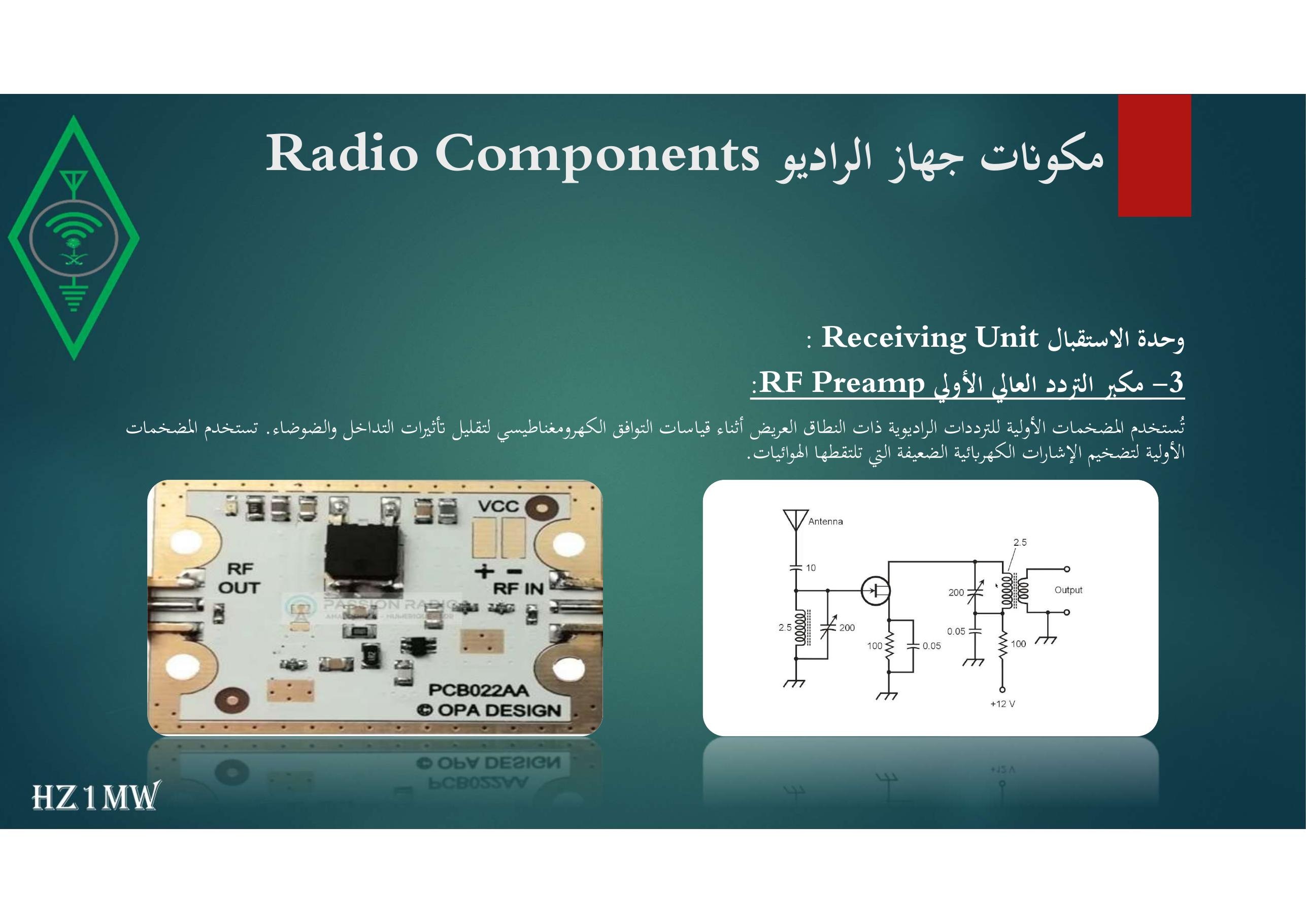

مكونات جهاز الراديو Radio Components وحدة الاستقبال Receiving Unit : 3- مكبر التردد العالي الأولي RF Preamp: تُستخدم المضخمات الأولية للترددات الراديوية ذات النطاق العريض أثناء قياسات التوافق الكهرومغناطيسي لتقليل تأثيرات التداخل والضوضاء. تستخدم المضخمات الأولية لتضخيم الإشارات الكهربائية الضعيفة التي تلتقطها الهوائيات.

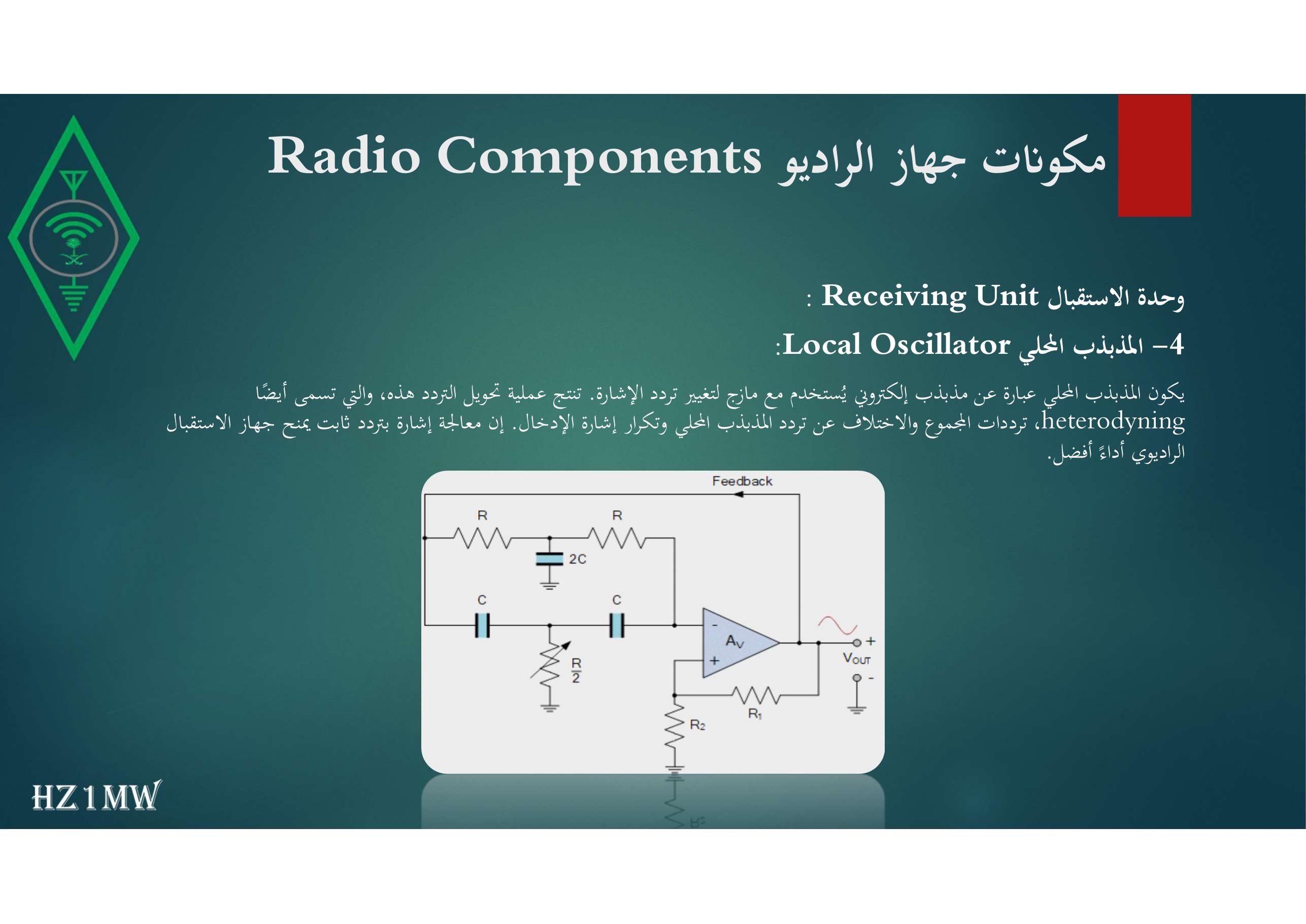

مكونات جهاز الراديو Radio Components وحدة الاستقبال Receiving Unit : 4- المذبذب المحلي Local Oscillator: يكون المذبذب المحلي عبارة عن مذبذب إلكتروني يُستخدم مع مازج لتغيير تردد الإشارة. تنتج عملية تحويل التردد هذه، والتي تسمى أيضًا heterodyning، ترددات المجموع والاختلاف عن تردد المذبذب المحلي وتكرار إشارة الإدخال. إن معالجة إشارة بتردد ثابت يمنح جهاز الاستقبال الراديوي أداءً أفضل.

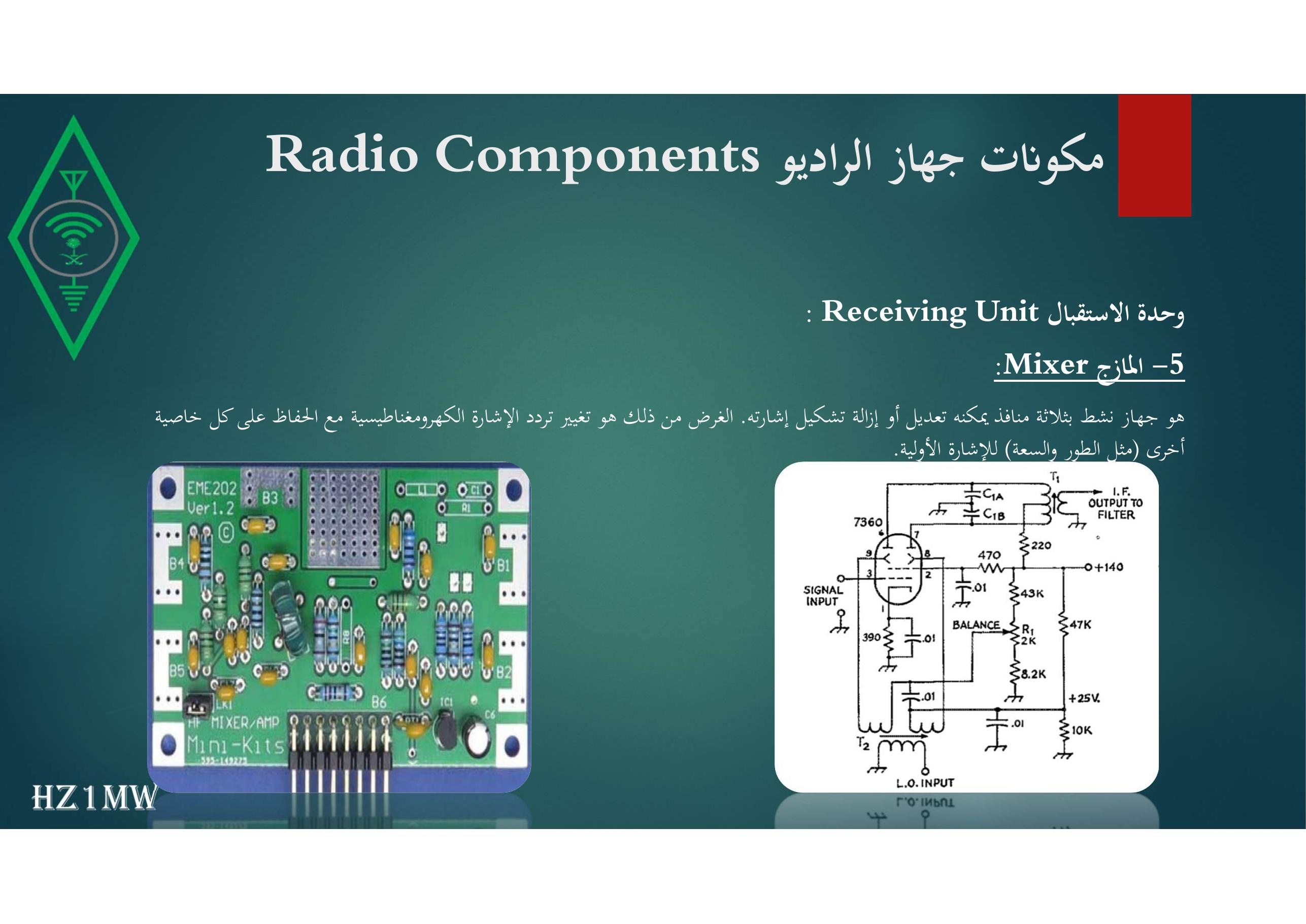

مكونات جهاز الراديو Radio Components وحدة الاستقبال Receiving Unit : 5- المازج Mixer: هو جهاز نشط بثلاثة منافذ يمكنه تعديل أو إزالة تشكيل إشارته. الغرض من ذلك هو تغيير تردد الإشارة الكهرومغناطيسية مع الحفاظ على كل خاصية أخرى (مثل الطور والسعة) للإشارة الأولية.

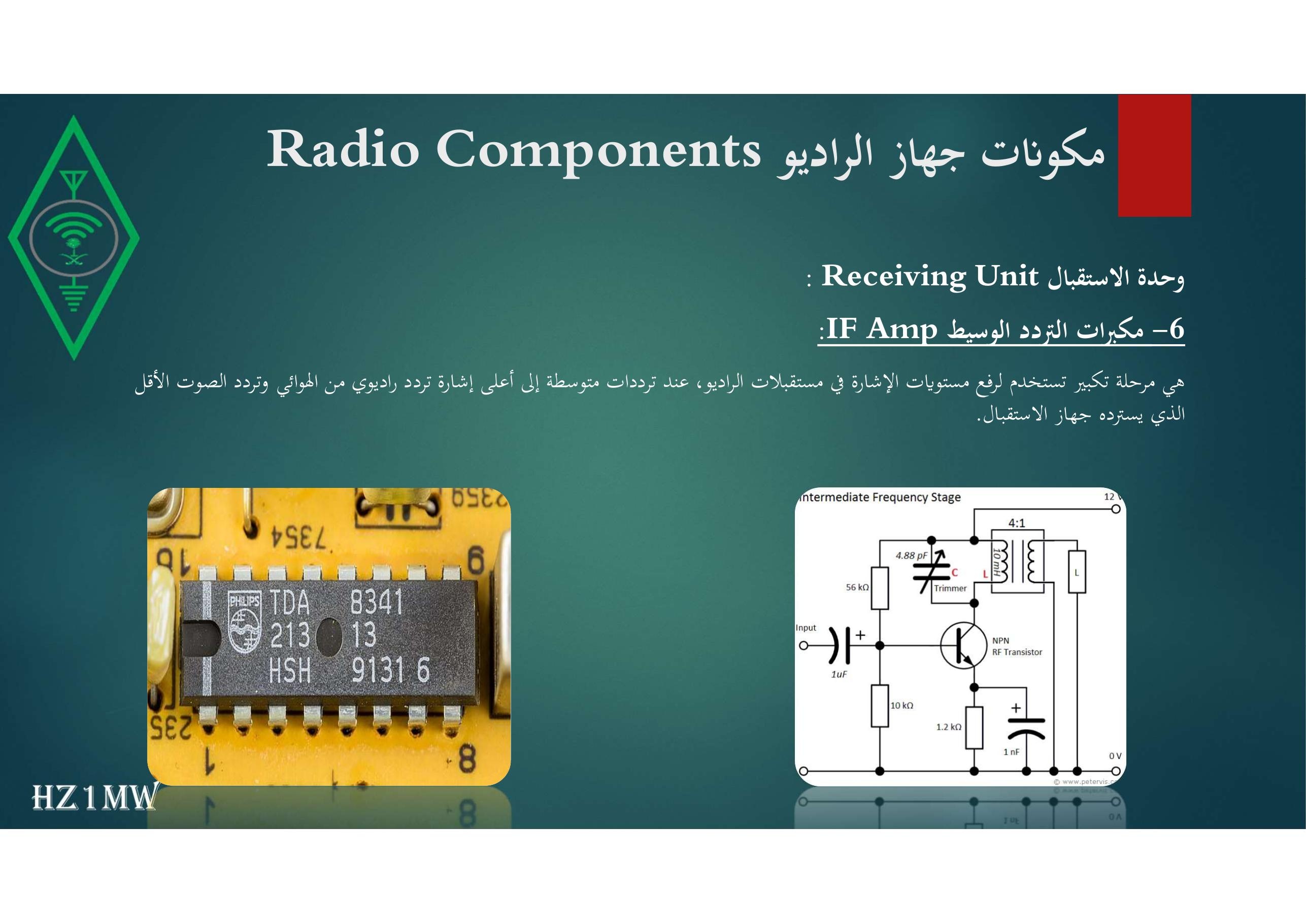

مكونات جهاز الراديو Radio Components وحدة الاستقبال Receiving Unit : 6- مكبرات التردد الوسيط IF Amp: هي مرحلة تكبير تستخدم لرفع مستويات الإشارة في مستقبلات الراديو، عند ترددات متوسطة إلى أعلى إشارة تردد راديوي من الهوائي وتردد الصوت الأقل الذي يسترده جهاز الاستقبال.

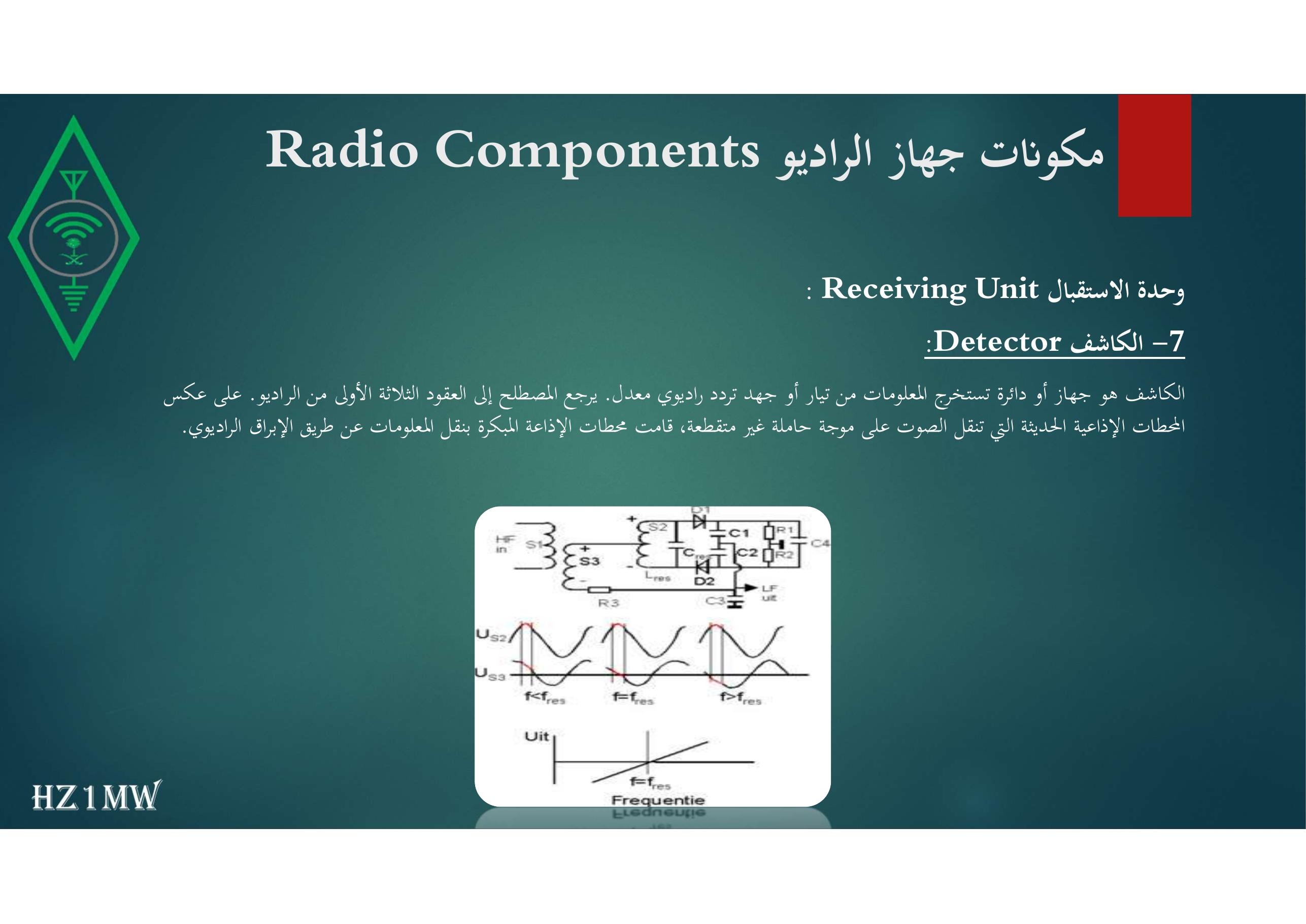

مكونات جهاز الراديو Radio Components وحدة الاستقبال Receiving Unit : 7- الكاشف Detector: الكاشف هو جهاز أو دائرة تستخرج المعلومات من تيار أو جهد تردد راديوي معدل. يرجع المصطلح إلى العقود الثلاثة الأولى من الراديو. على عكس المحطات الإذاعية الحديثة التي تنقل الصوت على موجة حاملة غير متقطعة، قامت محطات الإذاعة المبكرة بنقل المعلومات عن طريق الإبراق الراديوي.

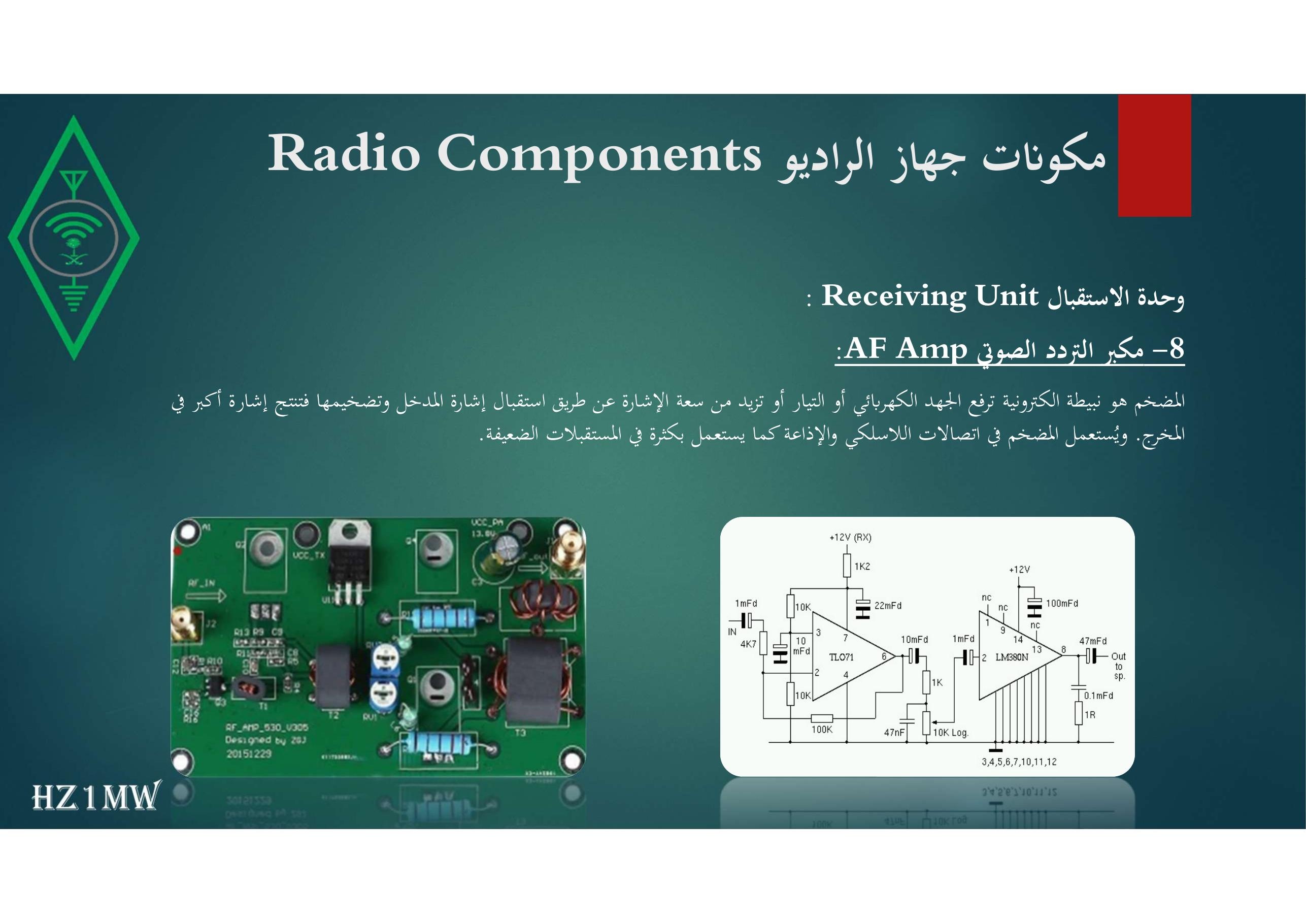

مكونات جهاز الراديو Radio Components وحدة الاستقبال Receiving Unit : 8- مكبر التردد الصوتي AF Amp: المضخم هو نبيطة الكترونية ترفع الجهد الكهربائي أو التيار أو تزيد من سعة الإشارة عن طريق استقبال إشارة المدخل وتضخيمها فتنتج إشارة أكبر في المخرج. ويُستعمل المضخم في اتصالات اللاسلكي والإذاعة كما يستعمل بكثرة في المستقبلات الضعيفة.

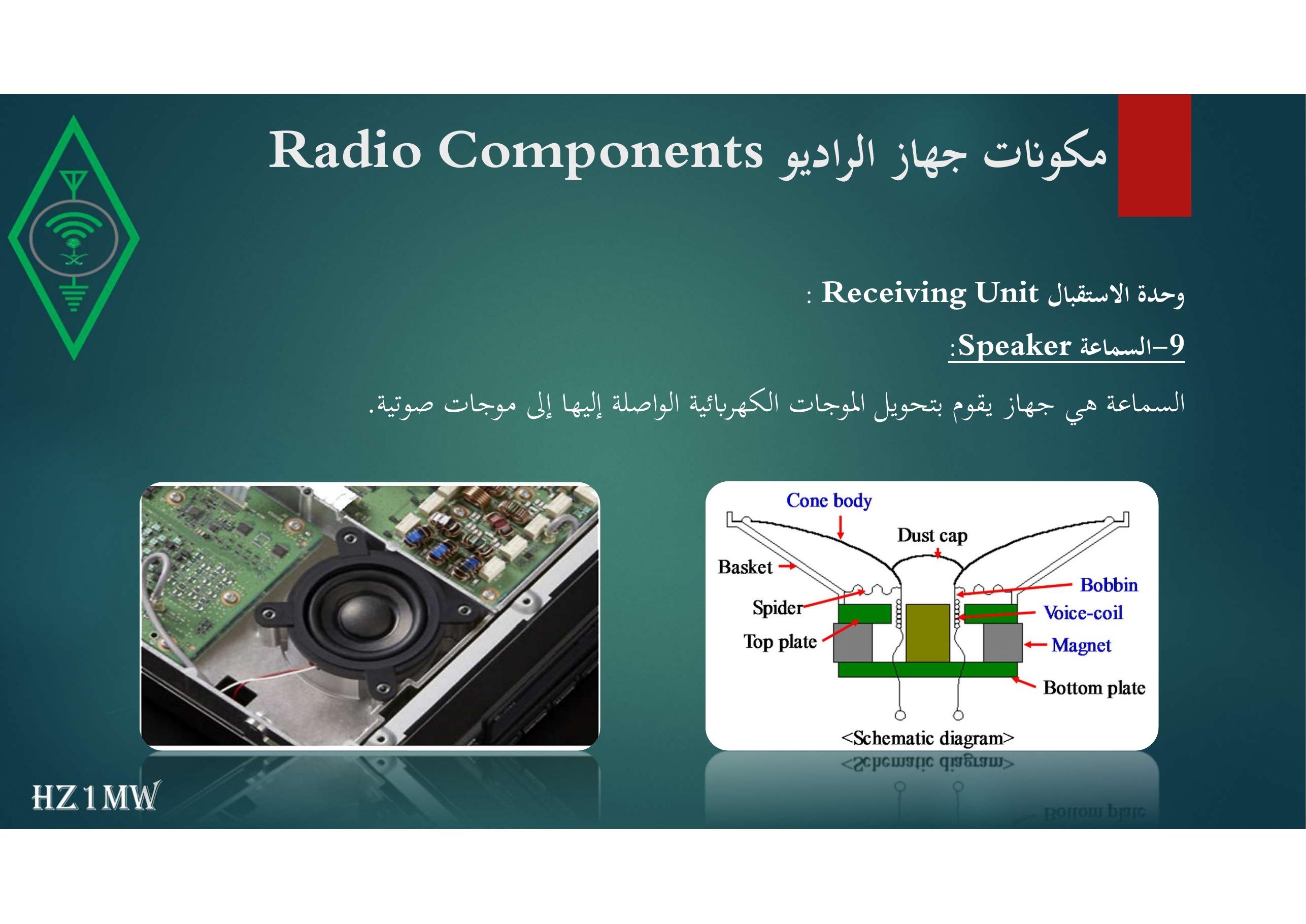

مكونات جهاز الراديو Radio Components وحدة الاستقبال Receiving Unit : 9-السماعة Speaker: السماعة هي جهاز يقوم بتحويل الموجات الكهربائية الواصلة إليها إلى موجات صوتية.

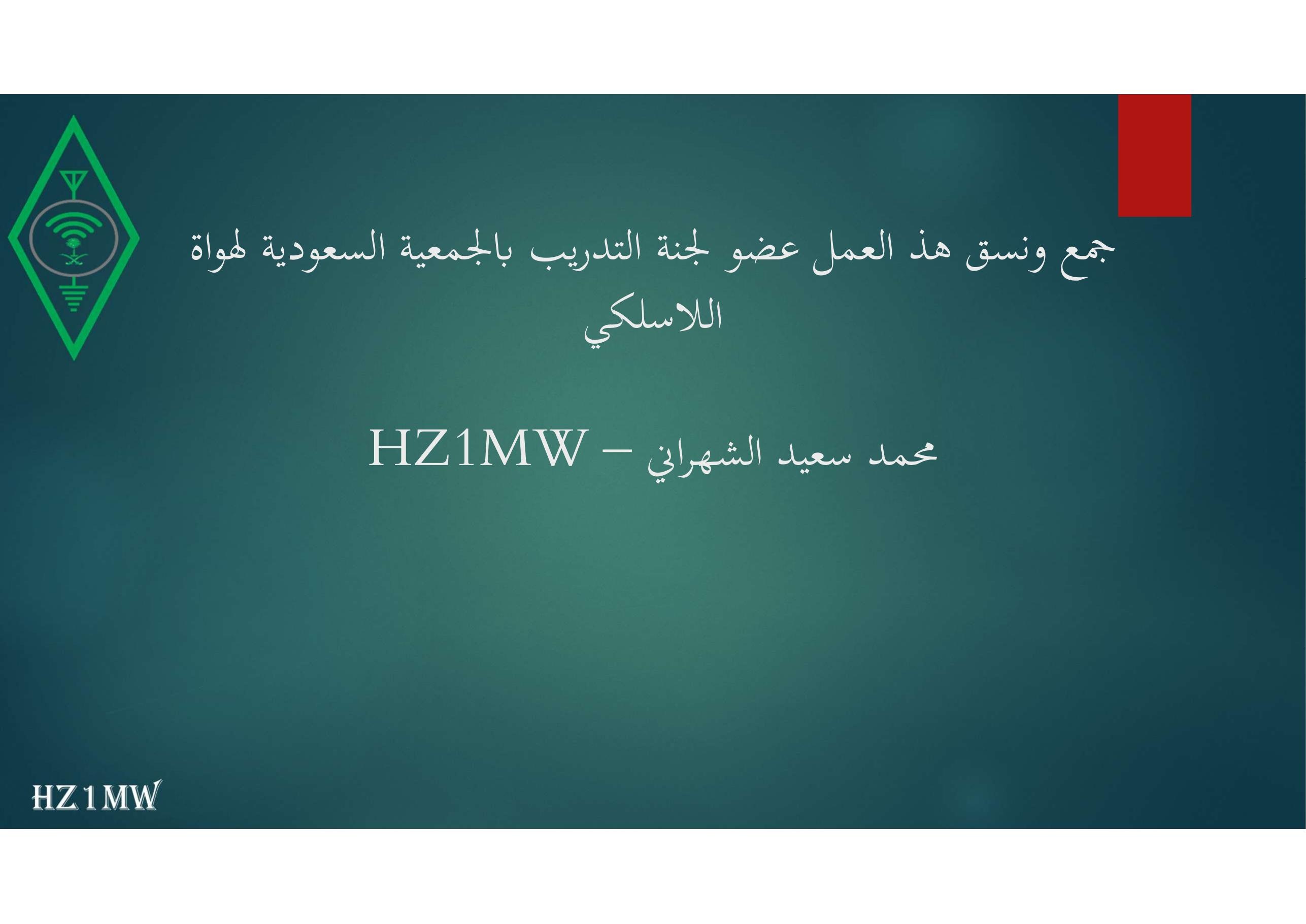

جمع ونسق هذ العمل عضو لجنة التدريب بالجمعية السعودية لهواة اللاسلكي محمد سعيد الشهراني – HZ1MW

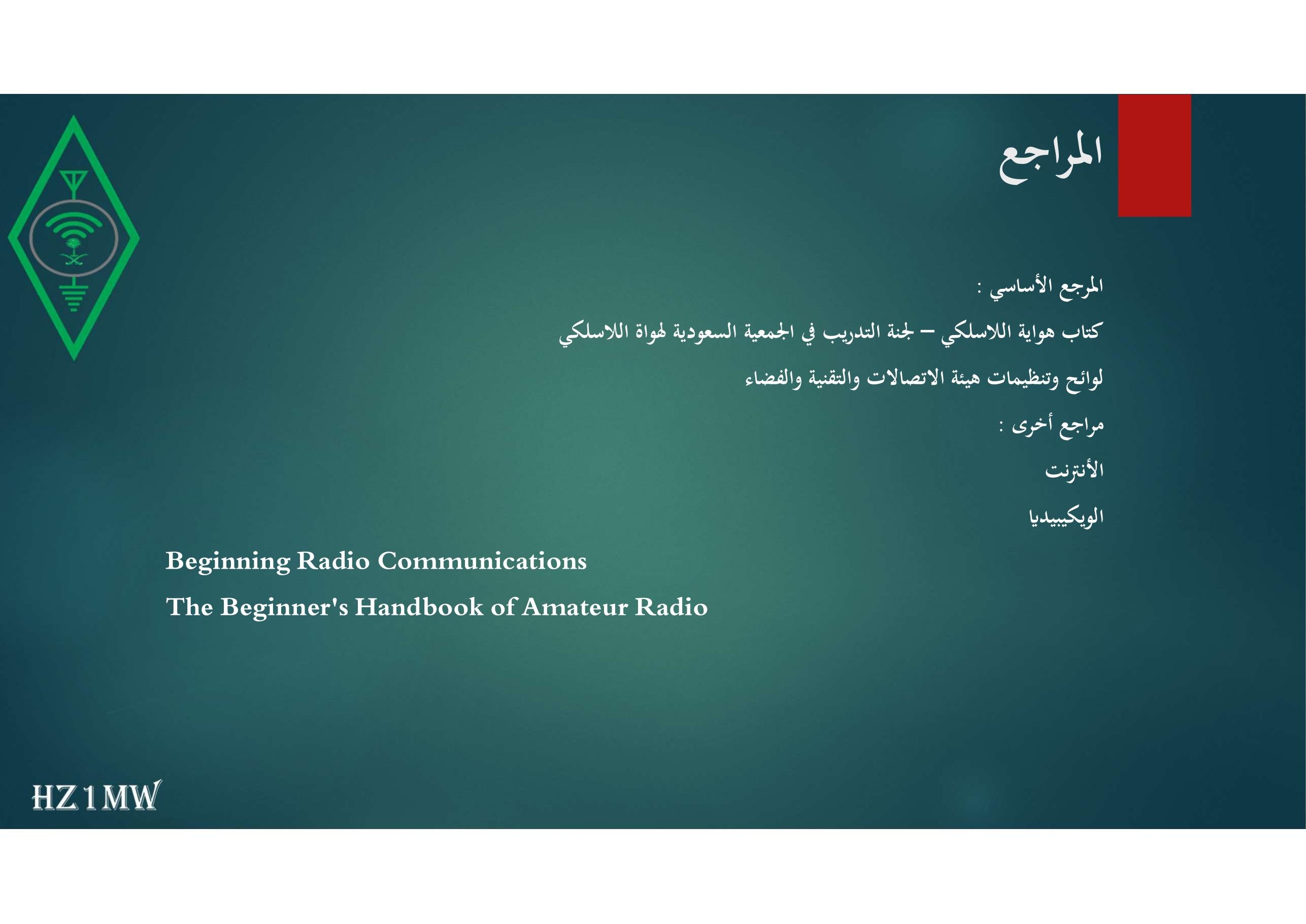

المراجع المرجع الأساسي : كتاب هواية اللاسلكي – لجنة التدريب في الجمعية السعودية لهواة اللاسلكي لوائح وتنظيمات هيئة الاتصالات والتقنية والفضاء مراجع أخرى : الأنترنت الويكيبيديا Beginning Radio Communications The Beginner's Handbook of Amateur Radio
