الاتصال عبر أقمار الهواة الصناعية

محاضرة بصرية كاملة للمشاركين في الساتاثون: من أساسيات الاتصال عبر الأقمار إلى الهوائيات، تصحيح دوبلر، بيانات TLE، LoRa، TinyGS، ومشاريع الأقمار الطلابية.

طباعة / حفظ PDF

مسار المحاضرة

تجمع هذه الصفحة محتوى المحاضرة والمرئيات بالترتيب. صُممت كمرجع بعد الفعالية للمشاركين، بحيث يمكنهم مراجعة المفاهيم، والعودة إلى الرسومات، واتباع الطريق العملي نحو إجراء اتصالات حقيقية عبر أقمار الهواة.

الأساسياتأنماط الاتصالالمحطات الأرضيةالتتبع و TLEدوبلرLoRa و TinyGSالمهام الطلابية
01

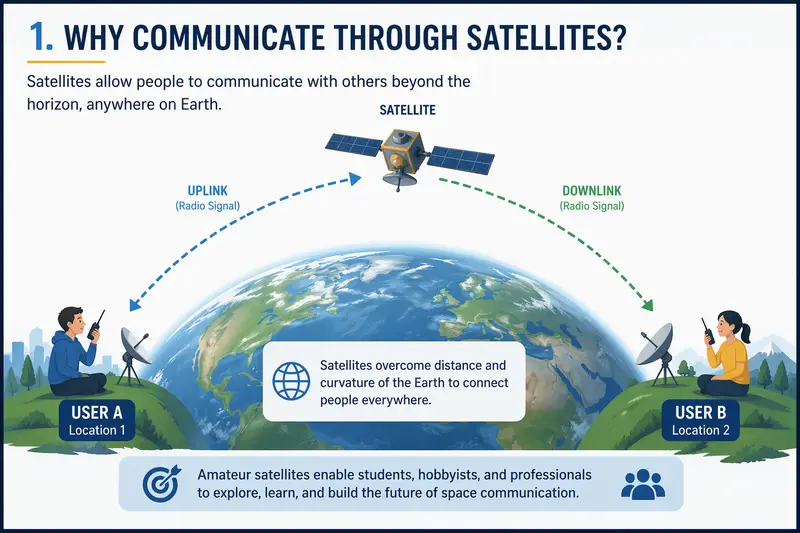

لماذا نتواصل عبر الأقمار الصناعية؟

تُمكّن الأقمار الصناعية المستخدمين من التواصل إلى ما وراء الأفق المحلي، فتعمل كمرحّل راديوي في الفضاء يربط محطات أرضية متباعدة.

لماذا نتواصل عبر الأقمار الصناعية؟
أقمار الهواة تجعل الاتصال الفضائي تجربة ممكنة للطلاب والهواة والمهندسين.
02

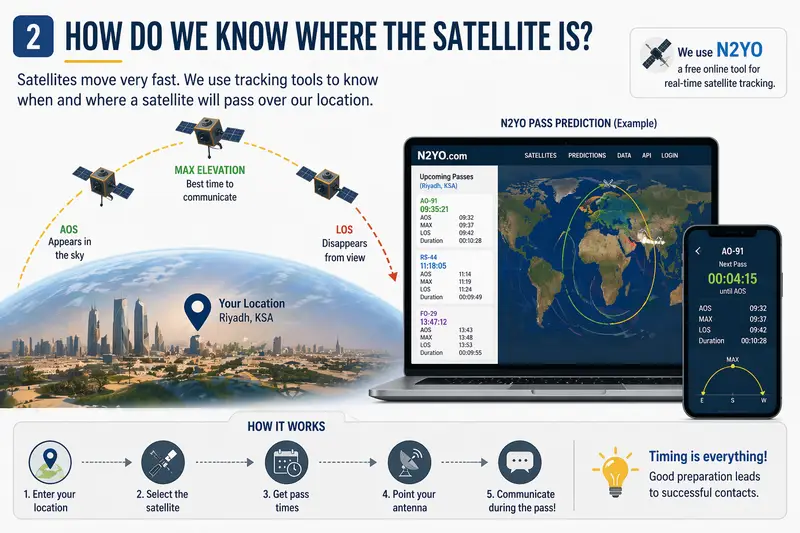

كيف نعرف أين يوجد القمر الصناعي؟

تساعد أدوات التتبع مثل N2YO على معرفة موعد مرور القمر الصناعي ومكان ظهوره بالنسبة لمحطتك الأرضية.

كيف نعرف أين يوجد القمر الصناعي؟
التوقيت هو الخطوة الأولى لنجاح أي اتصال عبر الأقمار الصناعية.
03

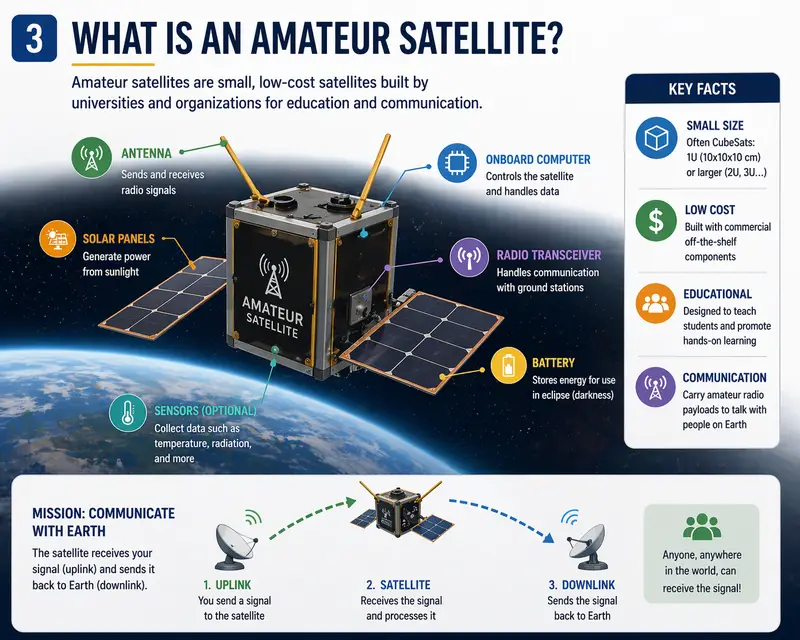

ما هو قمر الهواة الصناعي؟

أقمار الهواة هي أقمار تعليمية صغيرة، غالباً من نوع كيوب سات، تحمل أنظمة راديوية للاتصال والقياسات والتجارب.

ما هو قمر الهواة الصناعي؟
حتى القمر الصغير يمكنه تنفيذ مهمة اتصالات حقيقية.
04

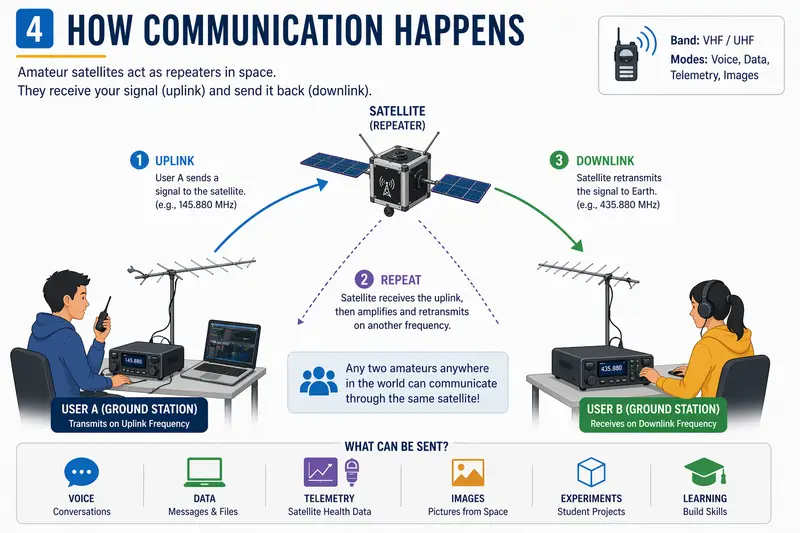

كيف يحدث الاتصال؟

ترسل المحطة الأرضية إشارة صاعدة إلى القمر الصناعي، ثم يستقبلها القمر ويعيد إرسالها إلى الأرض كإشارة هابطة.

كيف يحدث الاتصال؟
فكّر في القمر الصناعي كأنه مكرر راديوي في الفضاء.
05

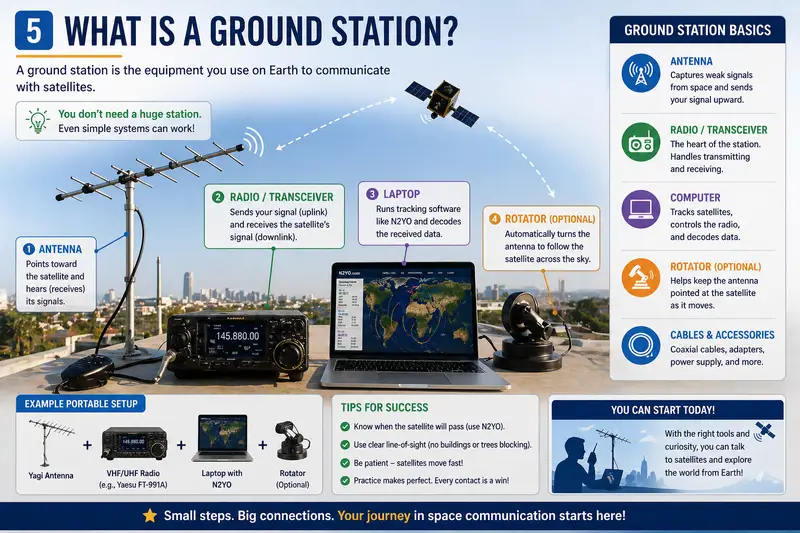

ما هي المحطة الأرضية؟

تتكوّن المحطة الأرضية من هوائي وراديو وحاسوب وكوابل، وأحياناً نظام تدوير لتوجيه الهوائي نحو القمر الصناعي.

ما هي المحطة الأرضية؟
لا تحتاج إلى محطة ضخمة لتبدأ، لكن تحسين المعدات يزيد موثوقية الاتصال.
06

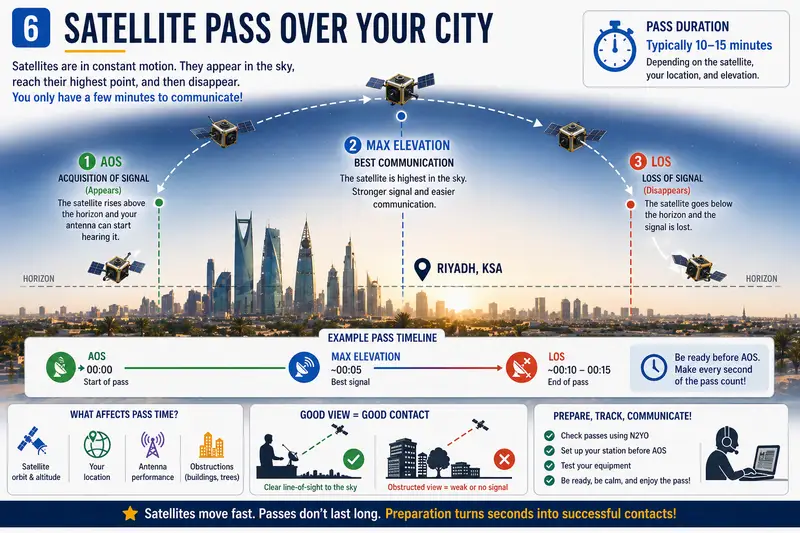

مرور القمر الصناعي فوق مدينتك

أقمار المدار المنخفض تظهر فوق الأفق، تصل إلى أعلى ارتفاع، ثم تختفي مرة أخرى. نافذة الاتصال قصيرة وتحتاج إلى استعداد.

مرور القمر الصناعي فوق مدينتك
كن جاهزاً قبل لحظة ظهور القمر فوق الأفق، واستثمر كل دقيقة من زمن المرور.
07

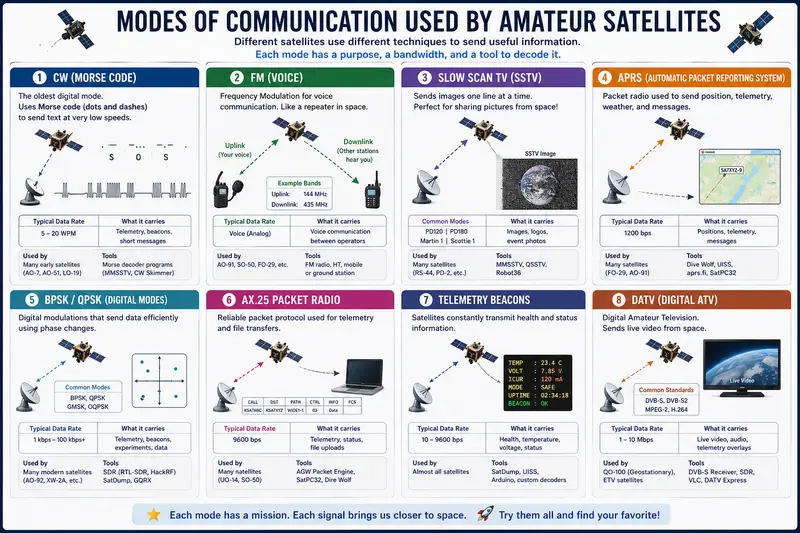

أنماط الاتصال المستخدمة في أقمار الهواة

تستخدم أقمار الهواة أنماطاً متعددة مثل CW وFM وSSTV وAPRS وAX.25 والقياسات الرقمية والفيديو الرقمي.

أنماط الاتصال المستخدمة في أقمار الهواة
كل نمط له هدفه وعرض نطاقه وأدواته المناسبة.
08

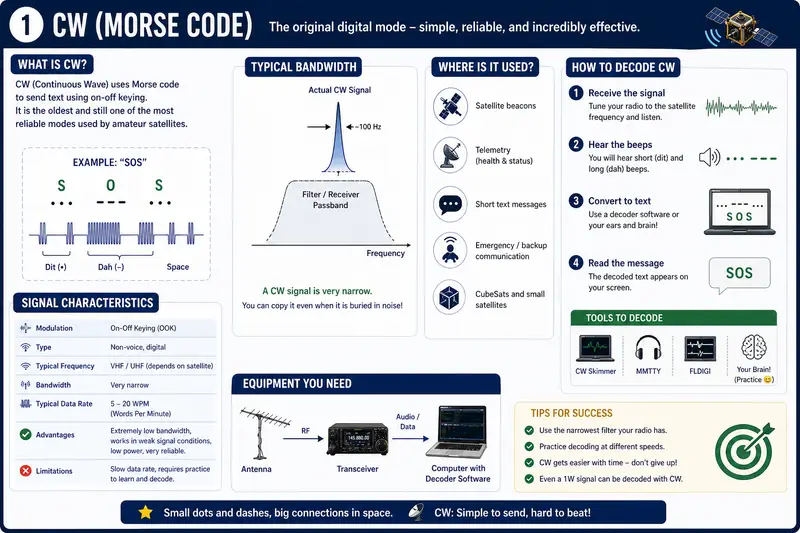

CW: شفرة مورس

يستخدم CW تشغيل وإيقاف الموجة الحاملة لإرسال نقاط وشرطات تمثل الحروف. وهو نمط بسيط وفعال جداً في الإشارات الضعيفة.

CW: شفرة مورس
نقاط وشرطات صغيرة يمكن أن تحمل رسالة عبر الفضاء.
09

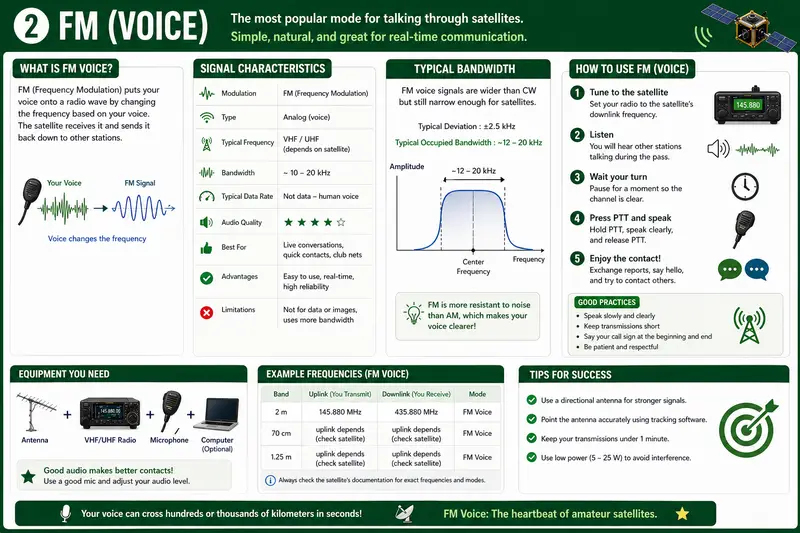

FM للصوت

يستخدم FM لتبادل الصوت مباشرة عبر القمر الصناعي، وهو من أسهل أنماط الاتصال للمبتدئين.

FM للصوت
صوتك يمكن أن يعبر مئات أو آلاف الكيلومترات خلال ثوانٍ.
10

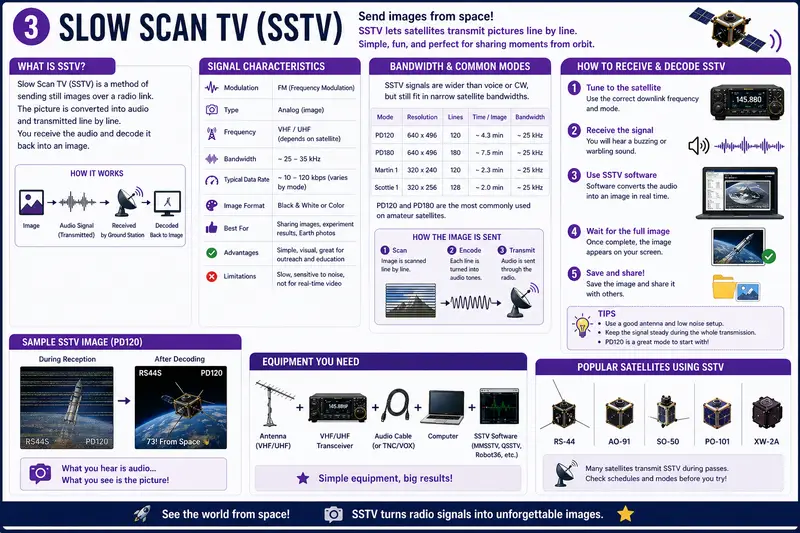

التلفزيون البطيء SSTV

يقوم SSTV بتحويل الصورة إلى صوت راديوي يُرسل خطاً بعد خط، ثم يعاد فكّه إلى صورة عند الاستقبال.

التلفزيون البطيء SSTV
ما تسمعه كصوت يتحول في النهاية إلى صورة من الفضاء.
11

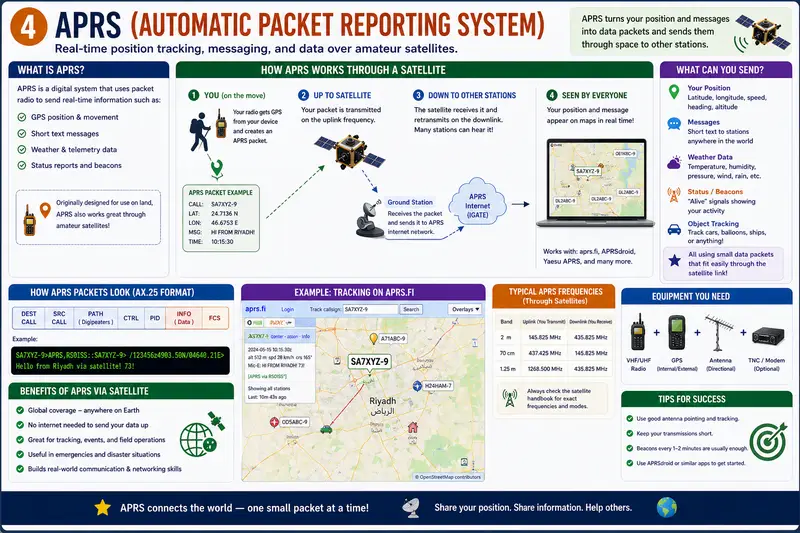

APRS عبر أقمار الهواة

يسمح APRS بإرسال الموقع والرسائل القصيرة والبيانات على هيئة حزم صغيرة يمكن استقبالها ومشاركتها على الخرائط.

APRS عبر أقمار الهواة
حزمة صغيرة واحدة قد تُظهر موقعك أو رسالتك للعالم.
12

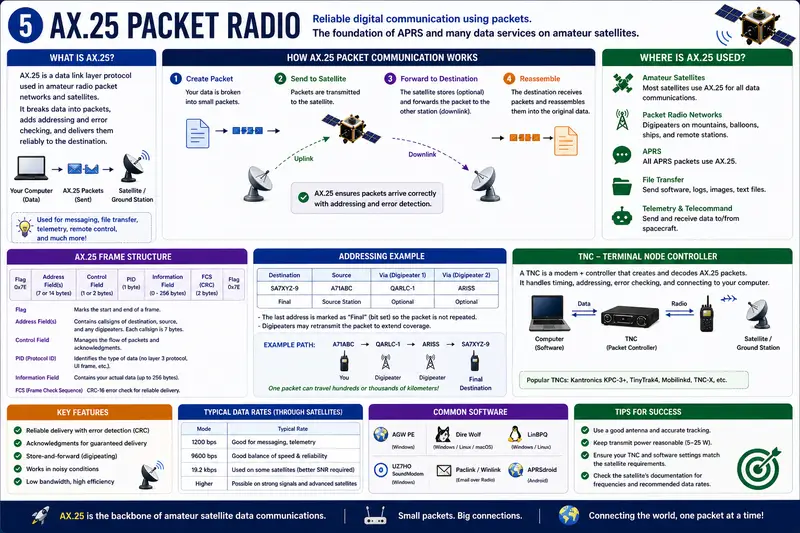

راديو الحزم AX.25

AX.25 هو بروتوكول حزم راديوية ينظم العناوين والبيانات وفحص الأخطاء، ويُعد أساساً لكثير من خدمات البيانات في أقمار الهواة.

راديو الحزم AX.25
AX.25 هو العمود الفقري لكثير من اتصالات البيانات الراديوية عبر الأقمار.
13

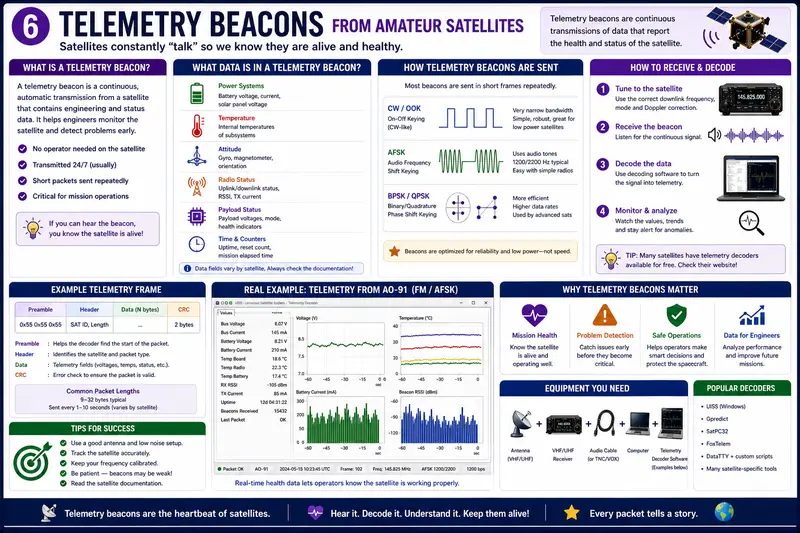

منارات القياسات Telemetry Beacons

ترسل الأقمار الصناعية بيانات الحالة مثل الجهد والتيار ودرجة الحرارة وحالة الحمولة، حتى يعرف الفريق أن القمر يعمل بشكل صحيح.

منارات القياسات Telemetry Beacons
إذا سمعت المنارة، فأنت تعرف أن القمر ما زال حياً.
14

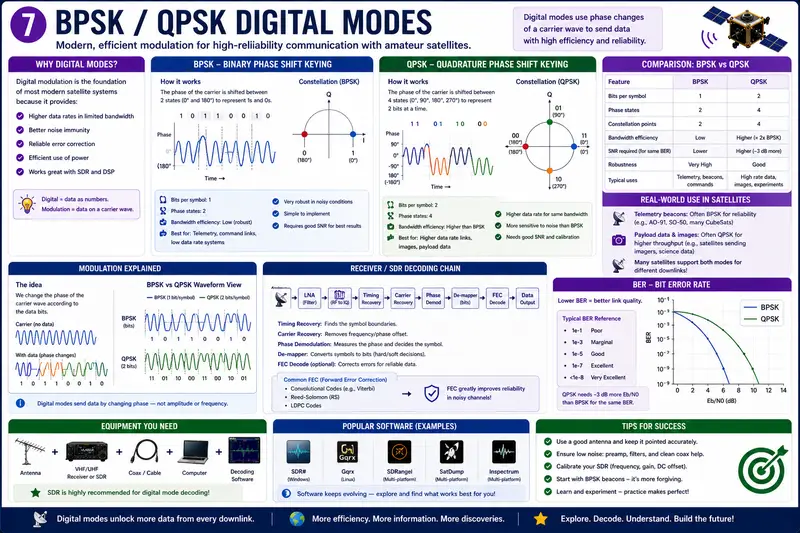

الأنماط الرقمية BPSK / QPSK

تنقل BPSK وQPSK البيانات بتغيير طور الموجة الحاملة، وهي مهمة للروابط الرقمية ذات الكفاءة الأعلى.

الأنماط الرقمية BPSK / QPSK
الأنماط الرقمية تفتح الباب لكمية أكبر من البيانات من كل إشارة هابطة.
15

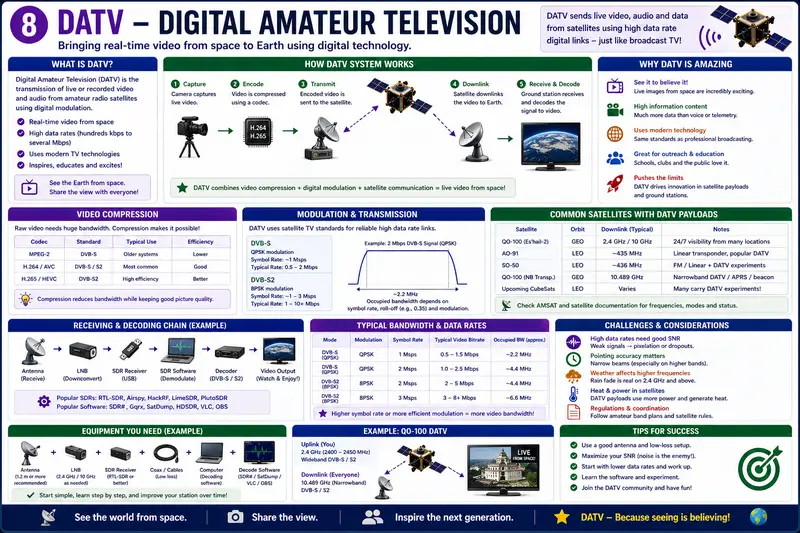

DATV: التلفزيون الرقمي للهواة

ينقل DATV الفيديو والصوت باستخدام تقنيات التلفزيون الرقمي وروابط ذات معدل بيانات أعلى.

DATV: التلفزيون الرقمي للهواة
الفيديو يجعل الاتصال الفضائي أكثر إثارة ووضوحاً.
16

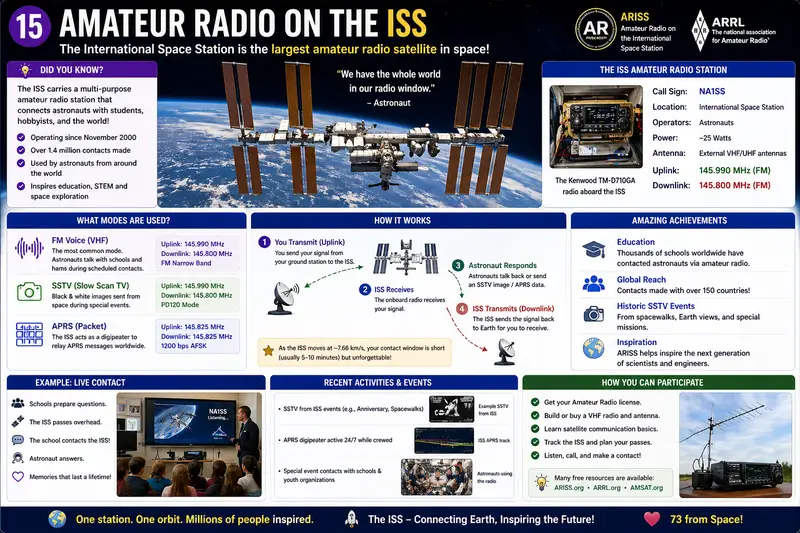

راديو الهواة على محطة الفضاء الدولية ISS

تحمل محطة الفضاء الدولية معدات راديو للهواة تُستخدم في اتصالات المدارس، وAPRS، وفعاليات SSTV، والتوعية العلمية.

راديو الهواة على محطة الفضاء الدولية ISS
محطة الفضاء الدولية مثال ملهم على قدرة راديو الهواة على الوصول إلى الملايين.
17

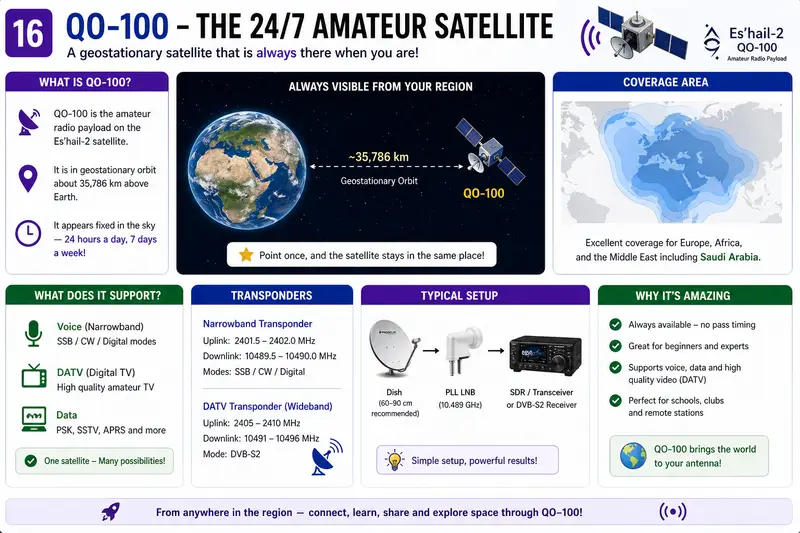

QO-100: قمر الهواة المتاح على مدار الساعة

QO-100 حمولة راديوية للهواة في مدار جغرافي ثابت، يظهر ثابتاً في السماء ويدعم التشغيل المستمر في منطقة واسعة.

QO-100: قمر الهواة المتاح على مدار الساعة
وجّه الهوائي مرة واحدة، وسيبقى القمر في نفس المكان تقريباً.
18

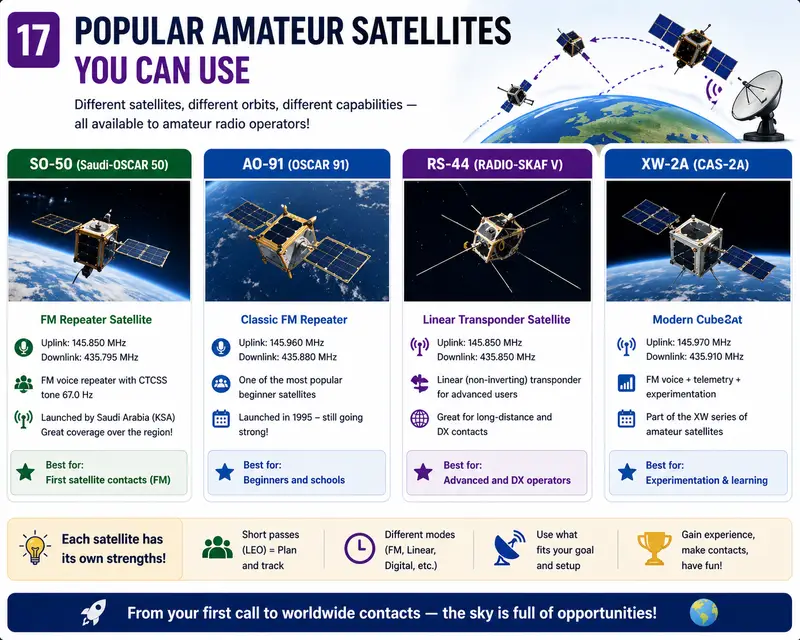

أقمار هواة مشهورة يمكنك استخدامها

تختلف أقمار الهواة في المدارات والترددات والأنماط، ويختار المشغل القمر المناسب حسب هدفه ومعداته.

أقمار هواة مشهورة يمكنك استخدامها
السماء مليئة بالفرص لمن يريد التجربة.
19

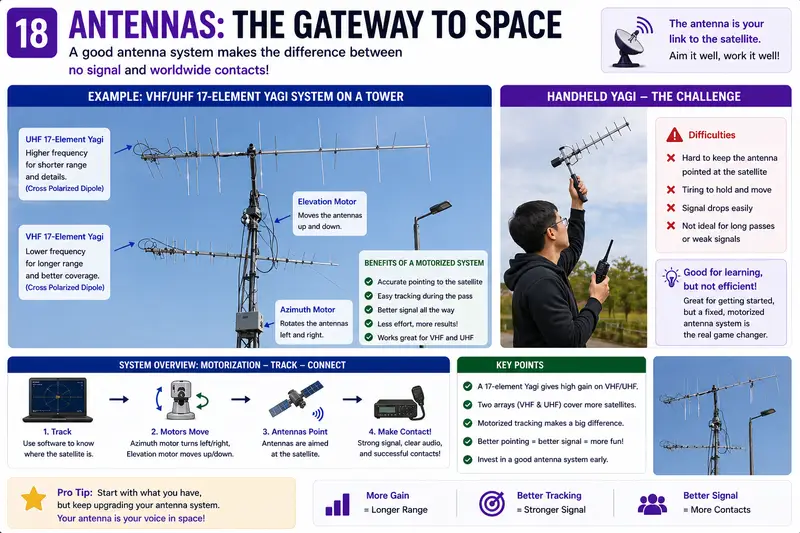

الهوائيات: بوابة الاتصال بالفضاء

يحسن نظام هوائيات Yagi للترددات VHF/UHF مع تحكم في السمت والارتفاع دقة التوجيه والكسب وموثوقية الاتصال مقارنة بالهوائي اليدوي.

الهوائيات: بوابة الاتصال بالفضاء
توجيه أفضل يعني إشارة أفضل.
20

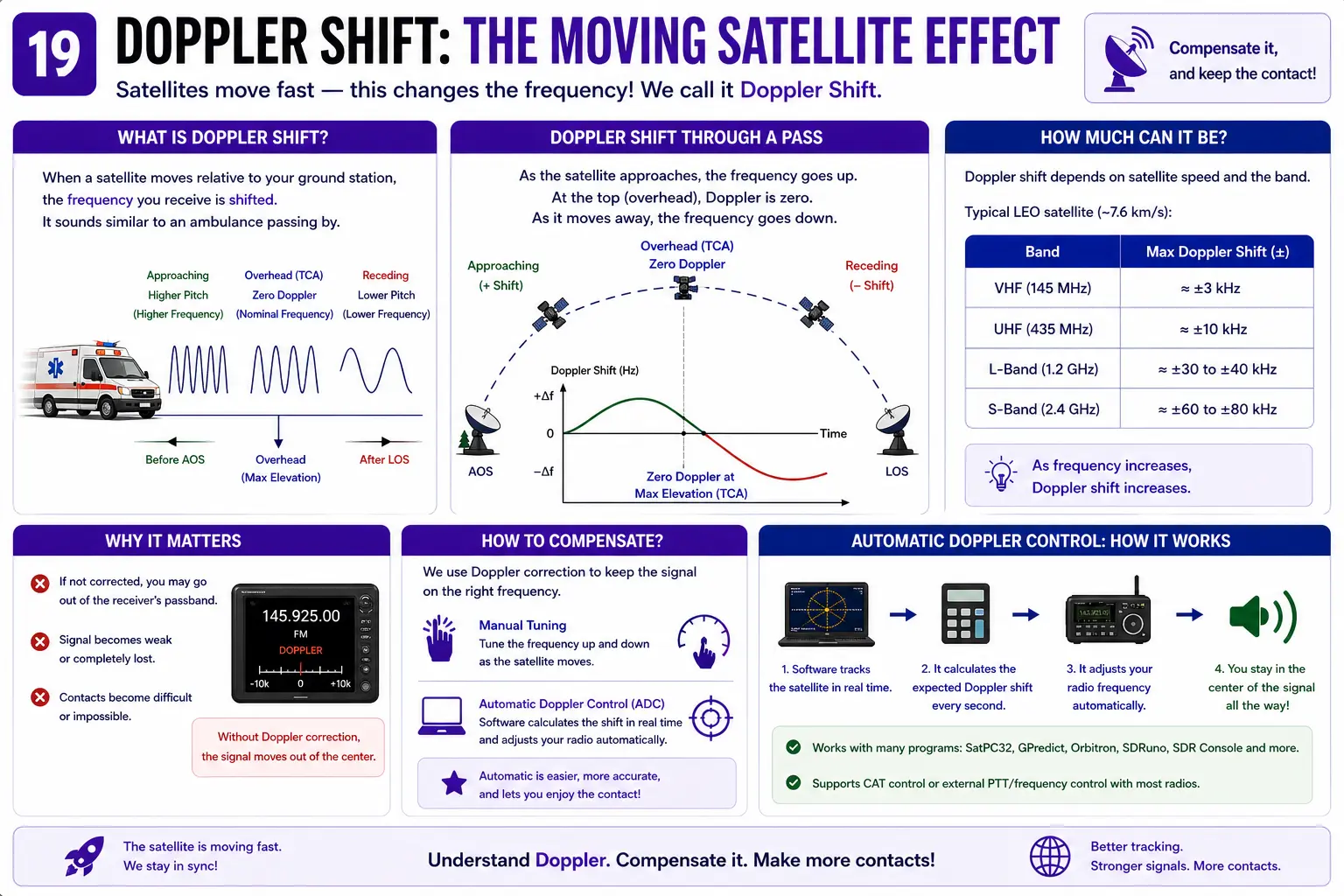

انزياح دوبلر: أثر حركة القمر الصناعي

عندما يقترب قمر المدار المنخفض يرتفع التردد المستقبَل، وعند أقرب نقطة يمر الانزياح بالصفر، ثم ينخفض التردد عند ابتعاد القمر.

انزياح دوبلر: أثر حركة القمر الصناعي
تصحيح دوبلر الآلي يحافظ على الإشارة في مركز القناة.
21

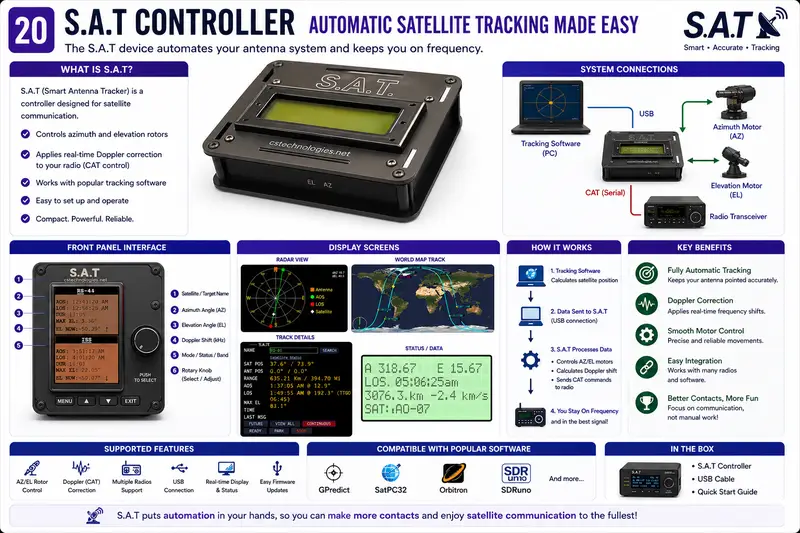

متحكم S.A.T

يقوم متحكم S.A.T بأتمتة توجيه الهوائي، ويمكنه دعم تصحيح دوبلر عبر الربط بين برنامج التتبع والمحركات والراديو.

متحكم S.A.T
الأتمتة تجعل المشغل يركز على الاتصال بدلاً من الانشغال بالتوجيه اليدوي.
22

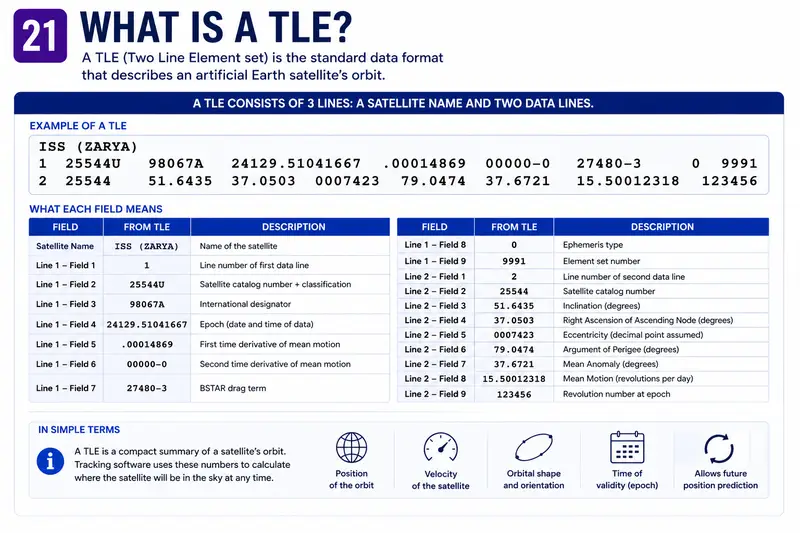

ما هو TLE؟

TLE هو تنسيق مختصر لبيانات المدار يصف حركة القمر الصناعي ويتيح التنبؤ بموقعه المستقبلي.

ما هو TLE؟
برامج التتبع تحتاج إلى TLE لتعرف أين سيكون القمر في السماء.
23

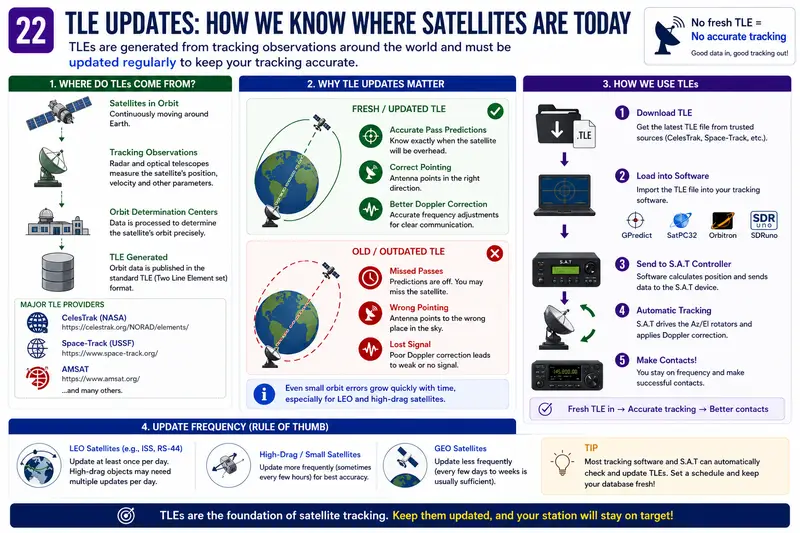

تحديثات TLE: كيف نعرف أين توجد الأقمار اليوم؟

تُستخرج بيانات TLE من أرصاد التتبع، ويجب تحديثها بانتظام حتى تبقى التنبؤات والتوجيه وتصحيح دوبلر دقيقة.

تحديثات TLE: كيف نعرف أين توجد الأقمار اليوم؟
TLE حديث يعني تتبعاً أدق واتصالاً أفضل.
24

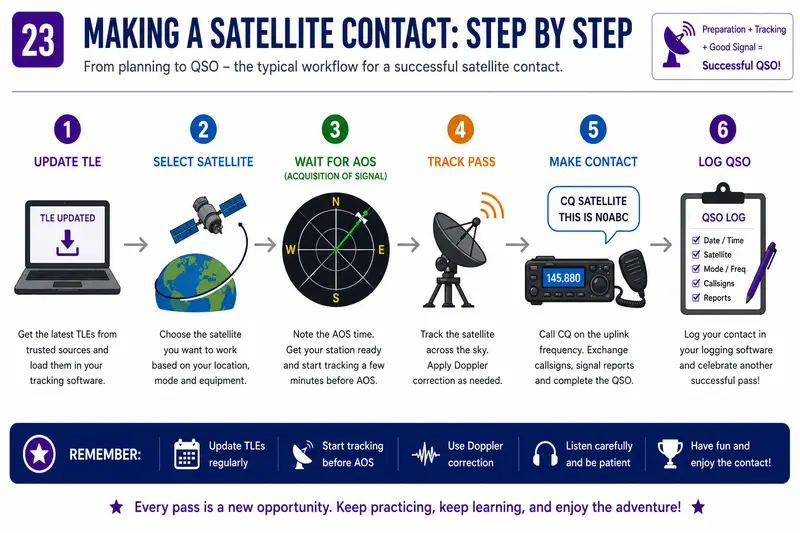

إجراء اتصال عبر القمر الصناعي خطوة بخطوة

يتبع الاتصال الناجح تسلسلاً عملياً: تحديث TLE، اختيار القمر، انتظار AOS، تتبع المرور، إجراء الاتصال، ثم تسجيل QSO.

إجراء اتصال عبر القمر الصناعي خطوة بخطوة
الاستعداد والتتبع الجيد والإشارة الواضحة تؤدي إلى اتصال ناجح.
25

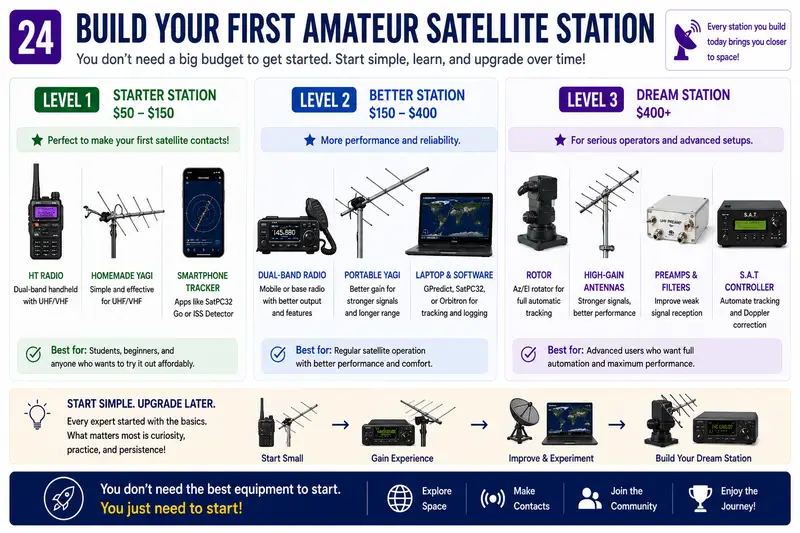

ابنِ أول محطة أقمار للهواة

يمكن للطلاب البدء براديو يدوي وهوائي Yagi منزلي وتطبيق تتبع، ثم الترقية لاحقاً إلى راديو أفضل ومحركات ومضخمات وأتمتة.

ابنِ أول محطة أقمار للهواة
ابدأ بسيطاً، ثم طوّر محطتك مع الخبرة.
26

يمكنك بناء القمر الصناعي القادم

مشاريع CubeSat والأقمار الطلابية تجعل هندسة الفضاء قابلة للتعلم والتطبيق، وتحتاج حمولات الاتصال إلى مهندسين مبدعين في الترددات الراديوية.

يمكنك بناء القمر الصناعي القادم
لا تكتفِ بالاتصال عبر الأقمار، بل ابنِها.
27

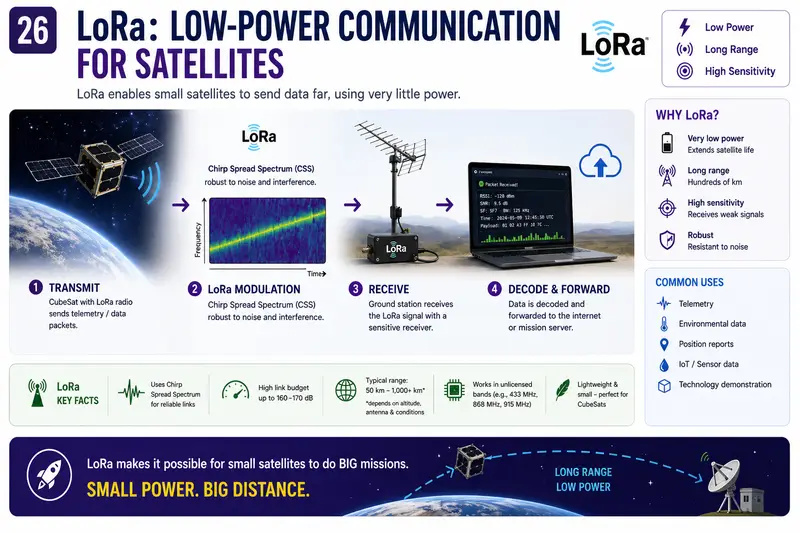

LoRa: اتصال منخفض القدرة للأقمار الصناعية

تُمكّن LoRa الأقمار الصغيرة من إرسال قياسات وحزم بيانات بطاقة منخفضة ولمسافات طويلة باستخدام Chirp Spread Spectrum.

LoRa: اتصال منخفض القدرة للأقمار الصناعية
قدرة صغيرة، مسافة كبيرة.
28

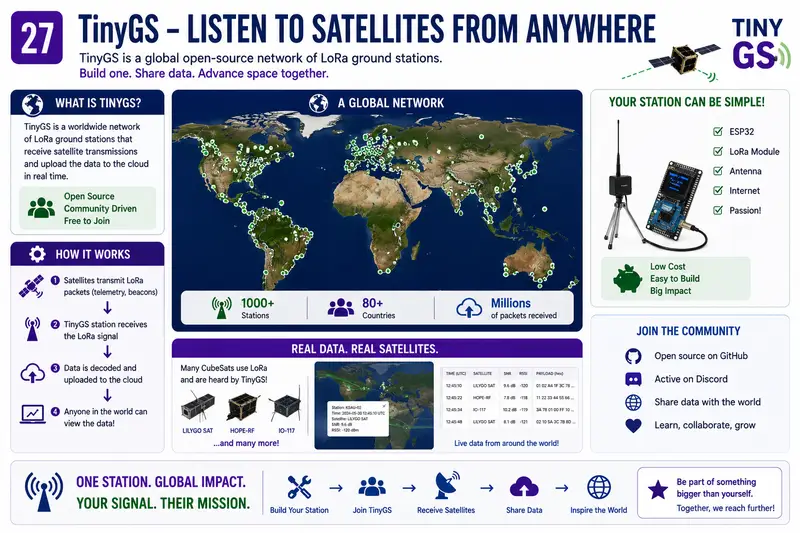

TinyGS: استمع إلى الأقمار من أي مكان

TinyGS شبكة عالمية مفتوحة المصدر لمحطات LoRa الأرضية تستقبل حزم الأقمار الصناعية وتشارك البيانات عبر الإنترنت.

TinyGS: استمع إلى الأقمار من أي مكان
محطة واحدة يمكن أن يكون لها أثر عالمي.
🛰️

هل أنت مستعد لاختبار معلوماتك؟

شارك في المهمة لاختبار معلوماتك والتأكد من استعدادك للتواصل الأول مع القمر الصناعي!
